Bisagra de gabinete con curva de 90 grados

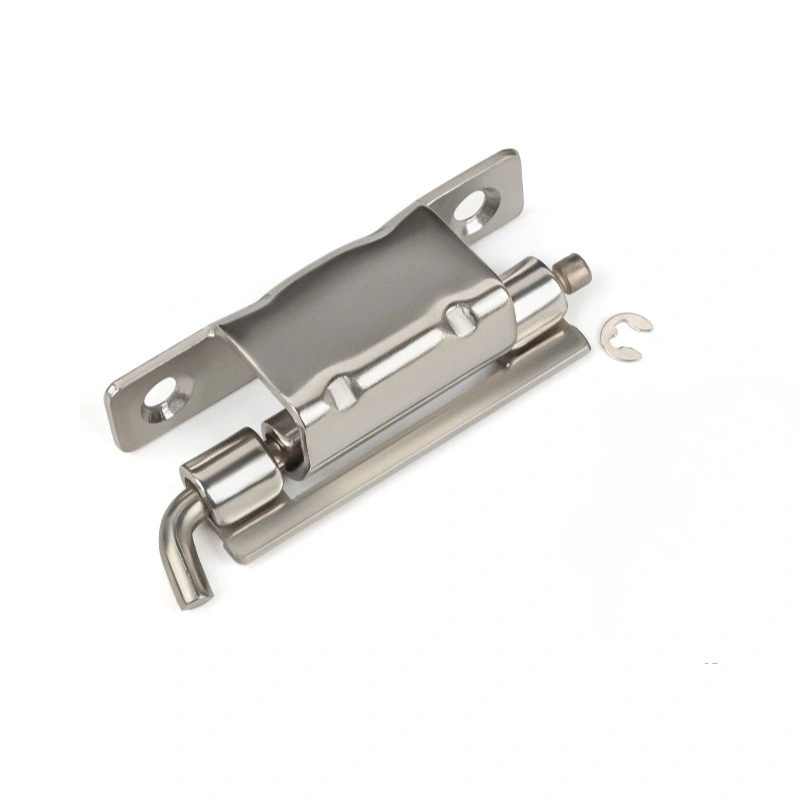

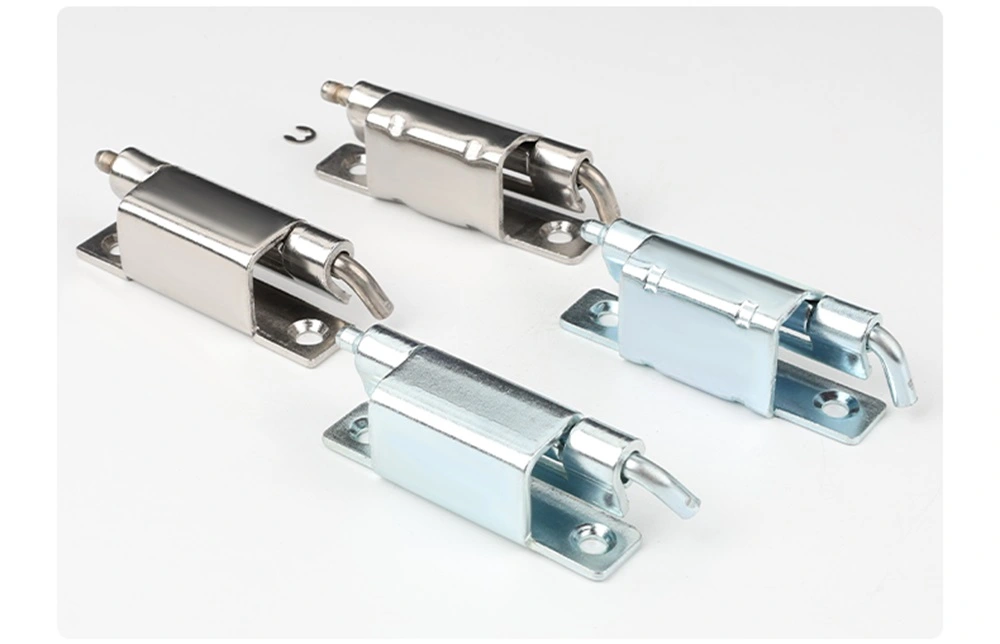

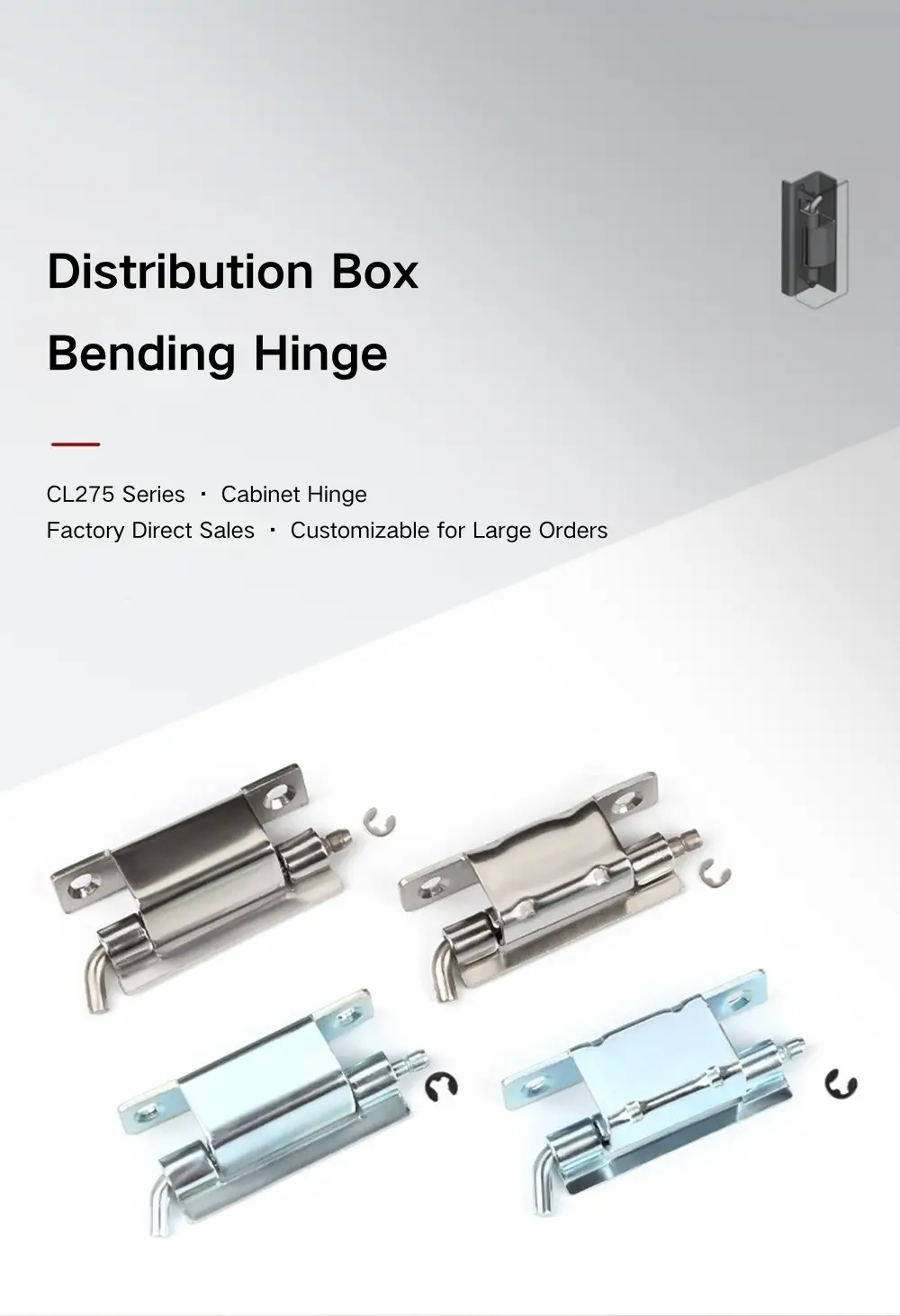

Para los compradores que obtienen bisagras para gabinetes ocultas de Yitai Lock, la serie CL275 de bisagras para gabinete con curvatura de 90 grados cubre dos ángulos de apertura en sus tres modelos: 120° en el CL275-1 y 90° tanto en el CL275-2 como en el CL275-3. El CL275-2 y el CL275-3 comparten la misma huella horizontal pero difieren en sus dimensiones laterales, por lo que la elección entre ellos se reduce a la geometría específica del panel de la puerta y del marco de su gabinete. Los tres utilizan un cilindro de Φ5 mm con un anillo de retención abierto de Φ4 para retención del pasador.

Opciones de modelo y dimensiones

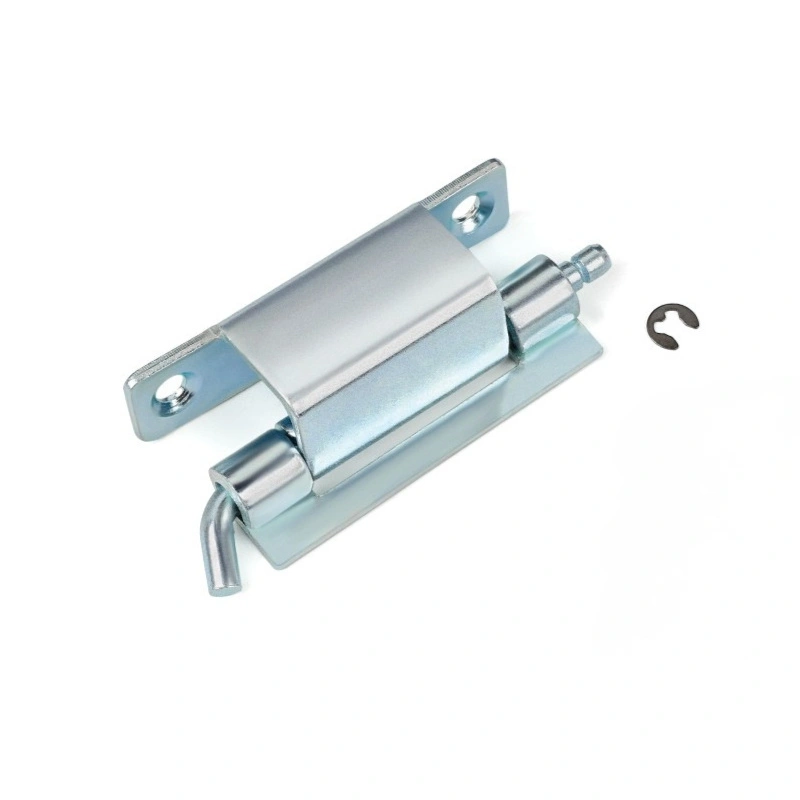

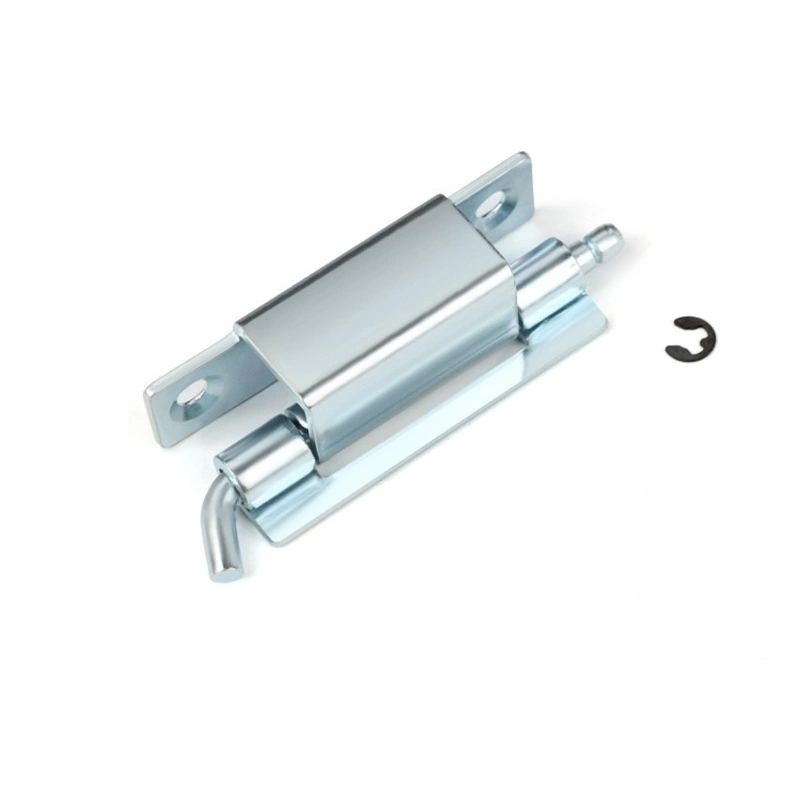

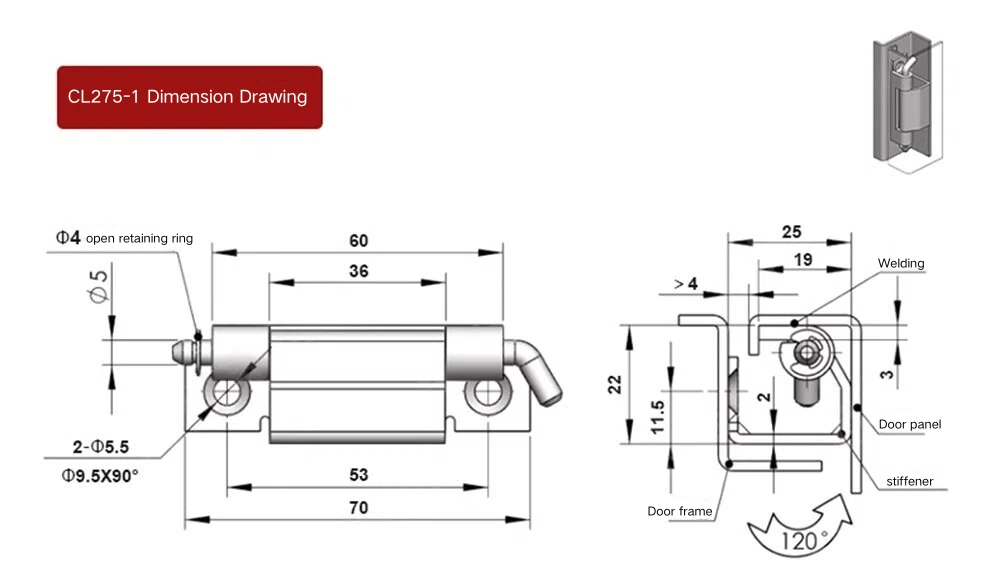

La bisagra para gabinete con curvatura de 90 grados CL275-1 es el modelo más grande, con una longitud total de 70 mm y un cuerpo de bisagra de 60 mm. La luz interior entre las alas de montaje es de 53 mm, el diámetro del cilindro es de Φ5 mm y los dos orificios de montaje son de Φ5,5 mm con un avellanado de Φ9,5×90°. El CL275-1 se abre a 120°, lo que lo convierte en la opción adecuada cuando se necesita un giro de puerta más amplio.

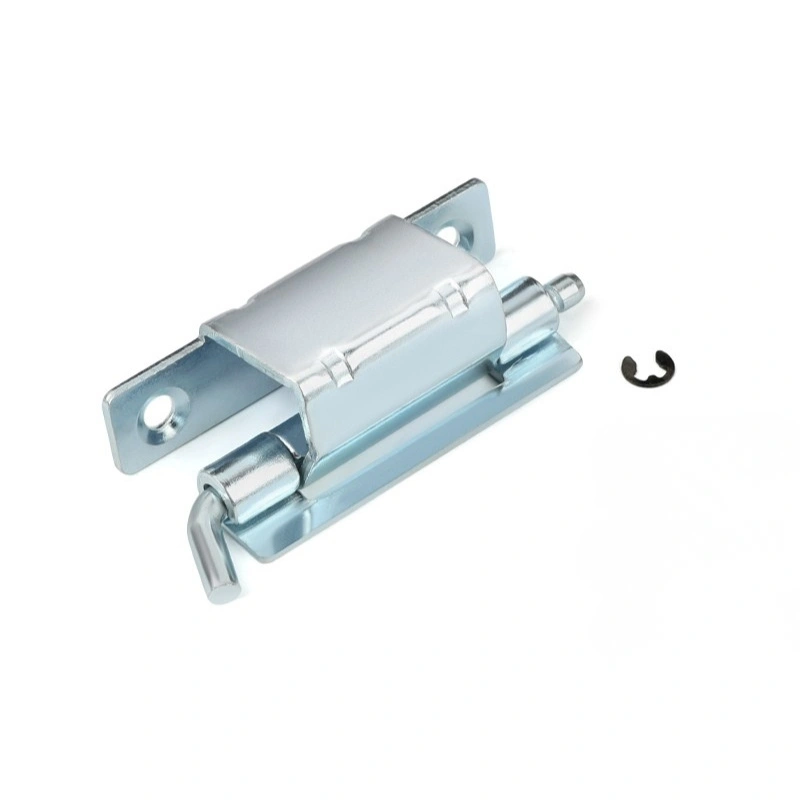

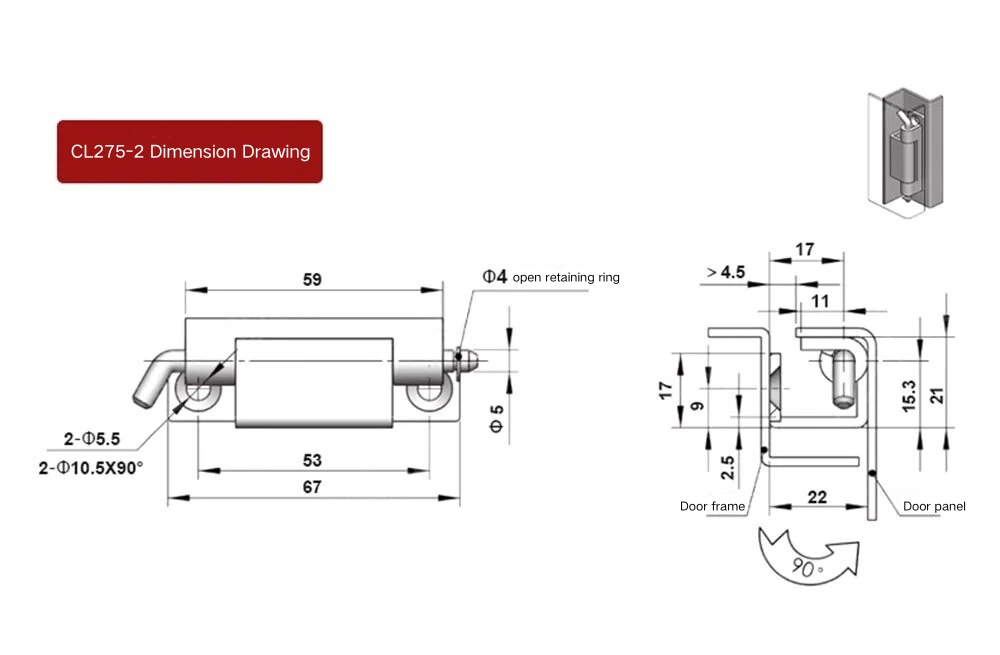

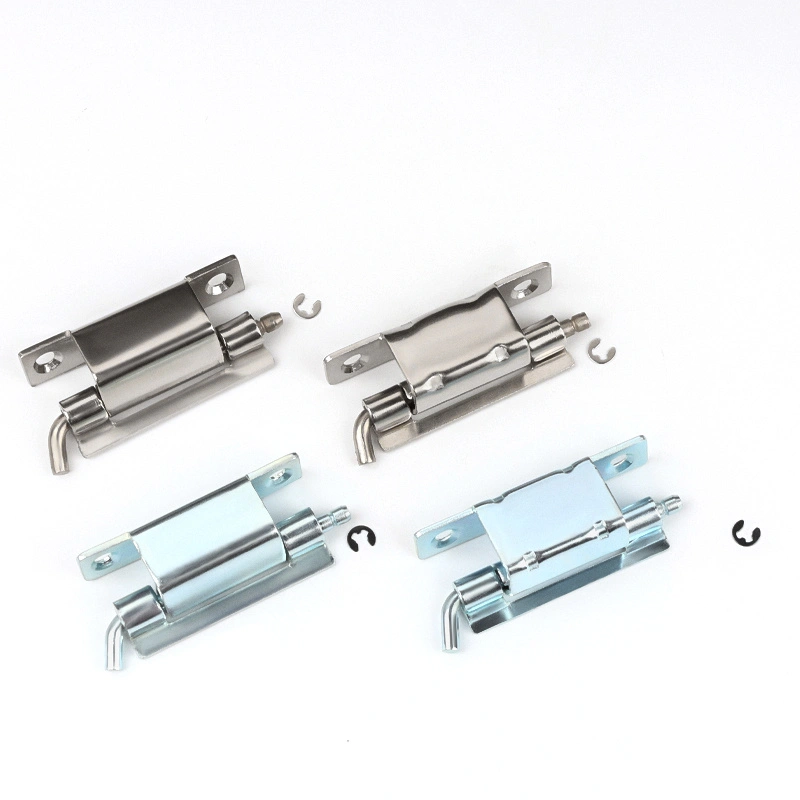

Tanto el CL275-2 como el CL275-3 se abren a 90° y comparten un tramo interior de 53 mm y un cilindro de Φ5 mm, pero difieren en sus dimensiones generales y configuraciones de orificios. El CL275-2 tiene una longitud total de 67 mm con un cuerpo de 59 mm y utiliza dos orificios de Φ5,5 mm junto con dos orificios avellanados de Φ10,5×90°. El CL275-3 tiene un cuerpo de 60 mm y una longitud total de 67 mm con dos orificios de montaje de Φ5,2 mm. El perfil lateral del CL275-3 también difiere del CL275-2, con una profundidad de encaje en el marco de la puerta de 19,3 mm y una altura lateral total de 20,2 mm, detalles que importan al instalar la bisagra para gabinete con curva de 90 grados en un canal del marco específico.

Estructura e instalación

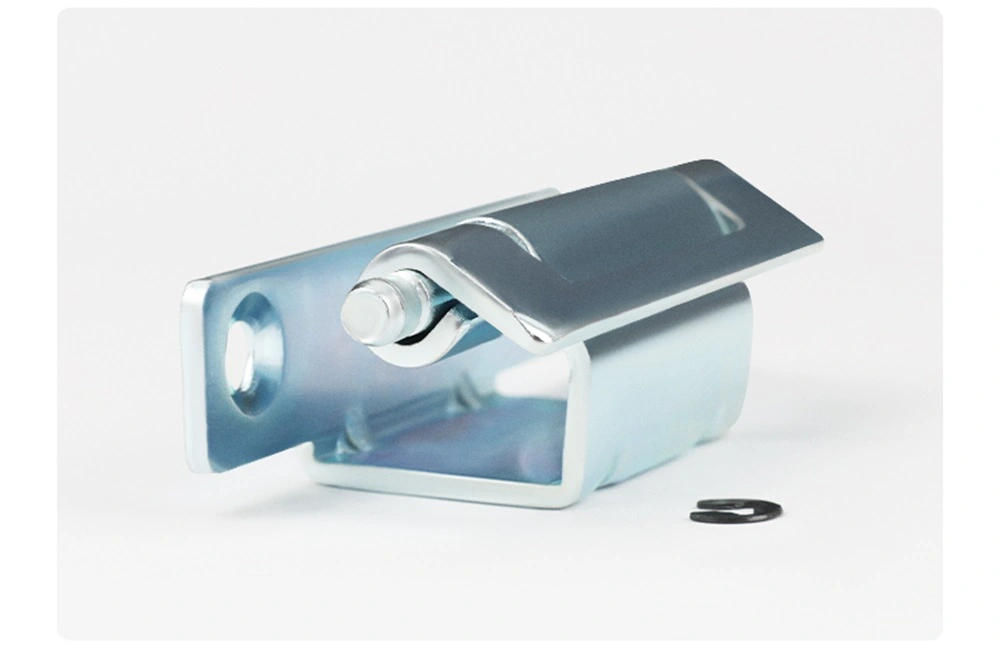

Los tres modelos de bisagra para gabinete con curva de 90 grados se instalan mediante soldadura. El diseño de ala doblada significa que un lado de la bisagra se asienta contra el interior del canal del marco de la puerta y el otro contra el panel de la puerta, con el cilindro de la bisagra empotrado dentro del perfil del marco en lugar de en la cara del gabinete. Esta posición oculta es lo que separa a la CL275 de una bisagra estándar montada en superficie.

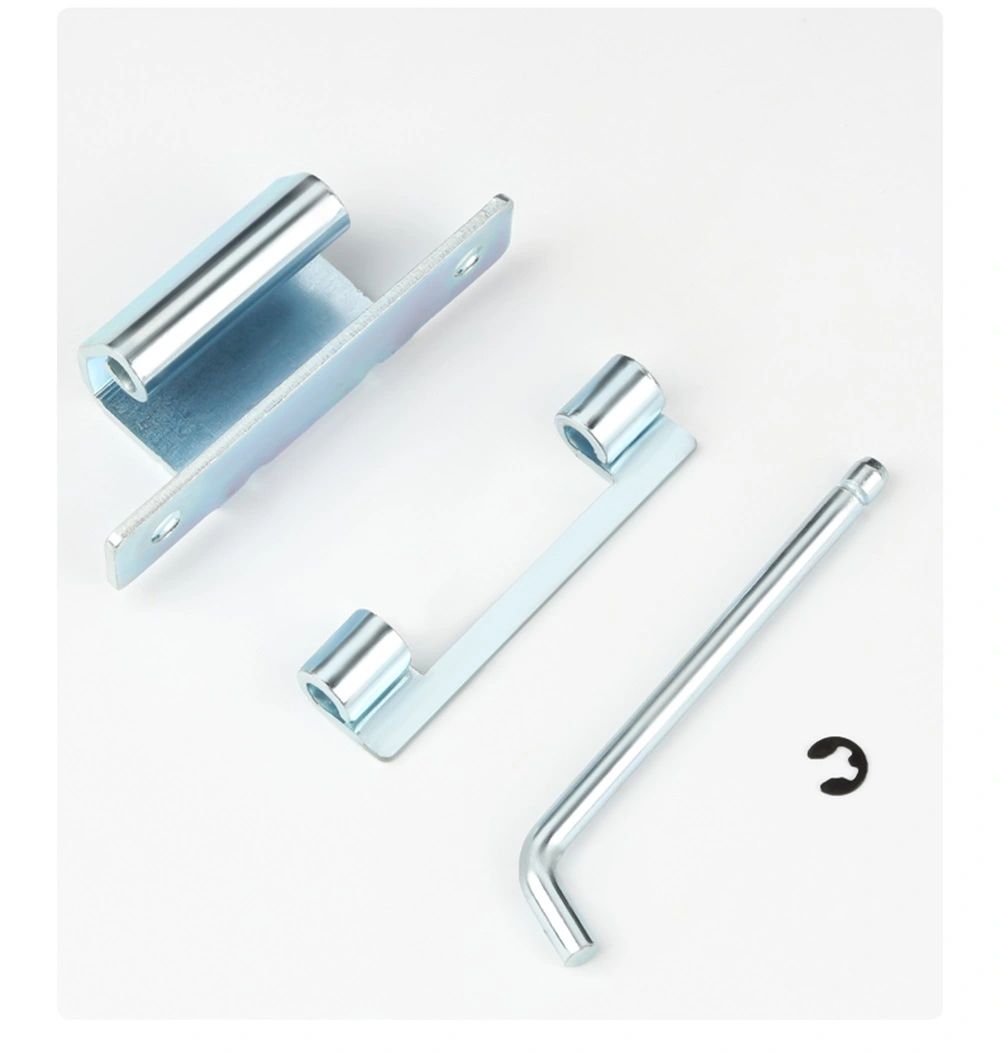

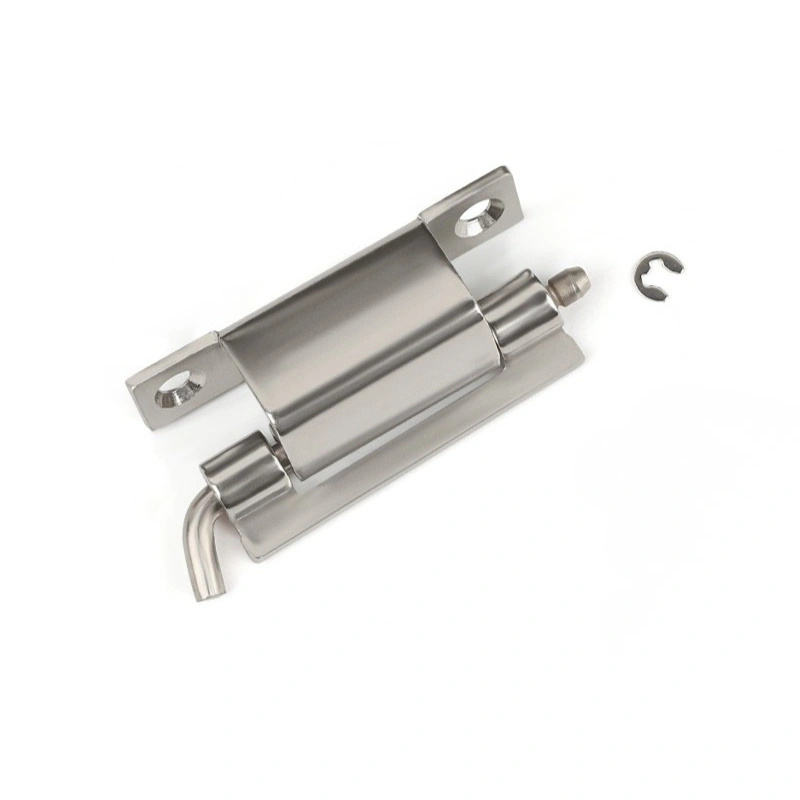

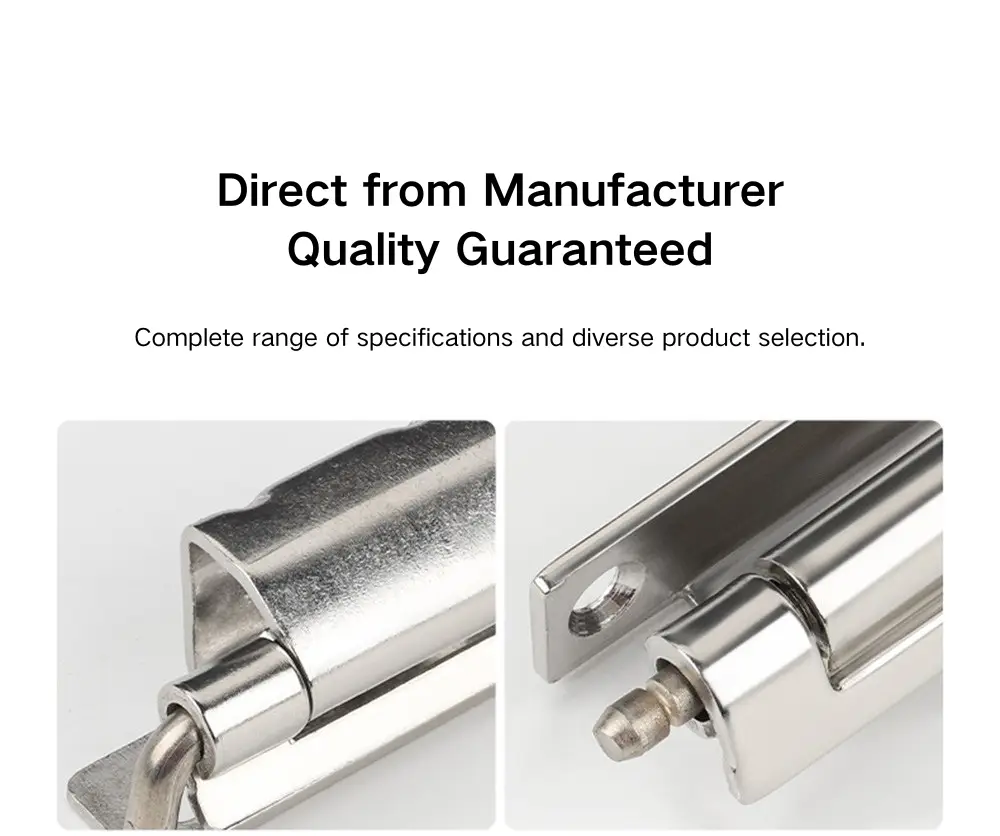

La bisagra para gabinete con curva de 90 grados utiliza un anillo de retención abierto de Φ4 en los tres modelos para mantener el pasador en su lugar durante la operación. La hoja de la puerta se puede quitar desenganchando el anillo de retención y tirando del pasador (no se requieren herramientas), lo cual es útil para gabinetes que necesitan retirar la puerta ocasionalmente para acceso interno o mantenimiento. La instalación soldada mantiene la hoja fija permanentemente anclada al marco, por lo que el desmontaje repetido de la puerta no afecta el montaje.

Tratamiento de materiales y superficies

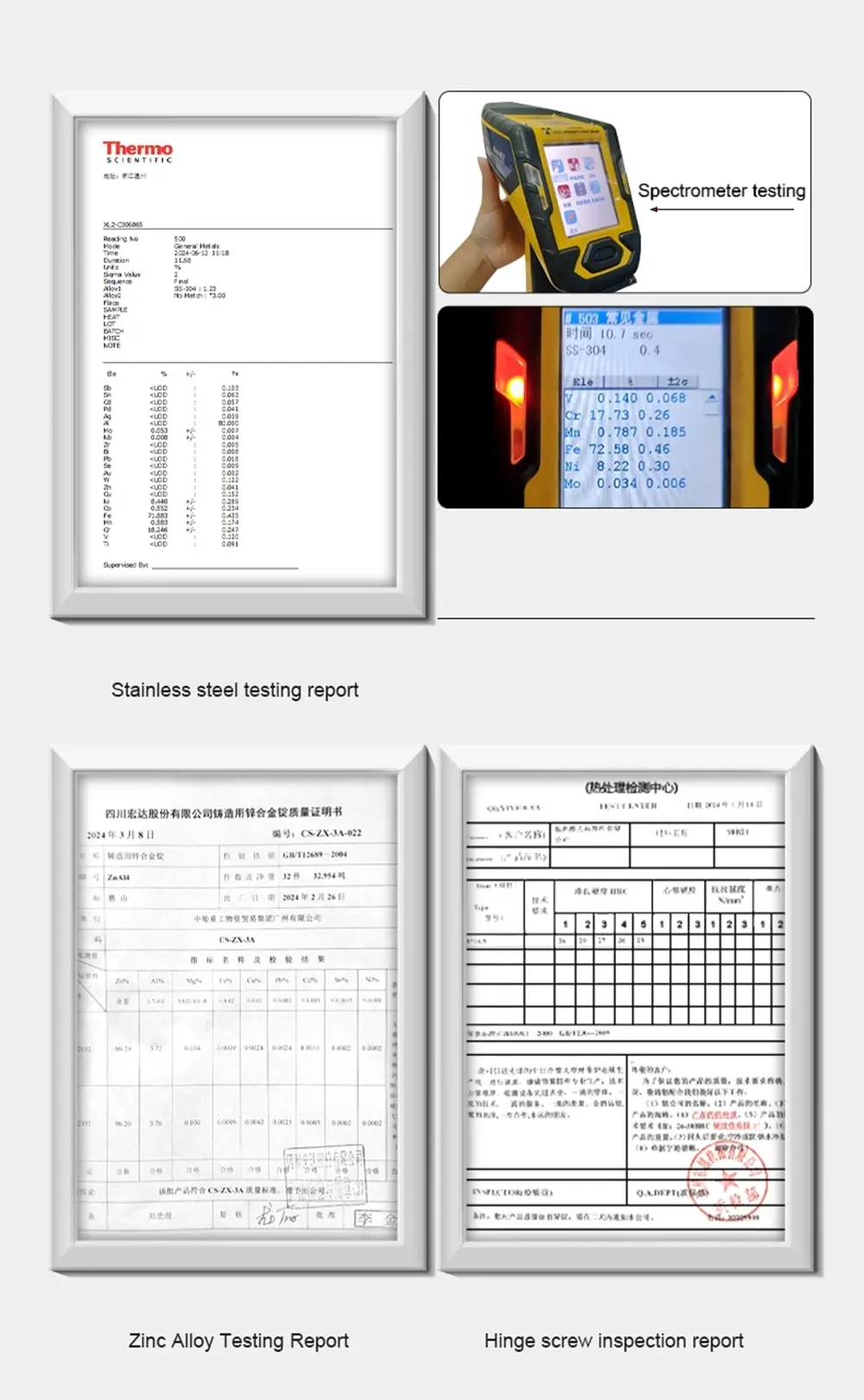

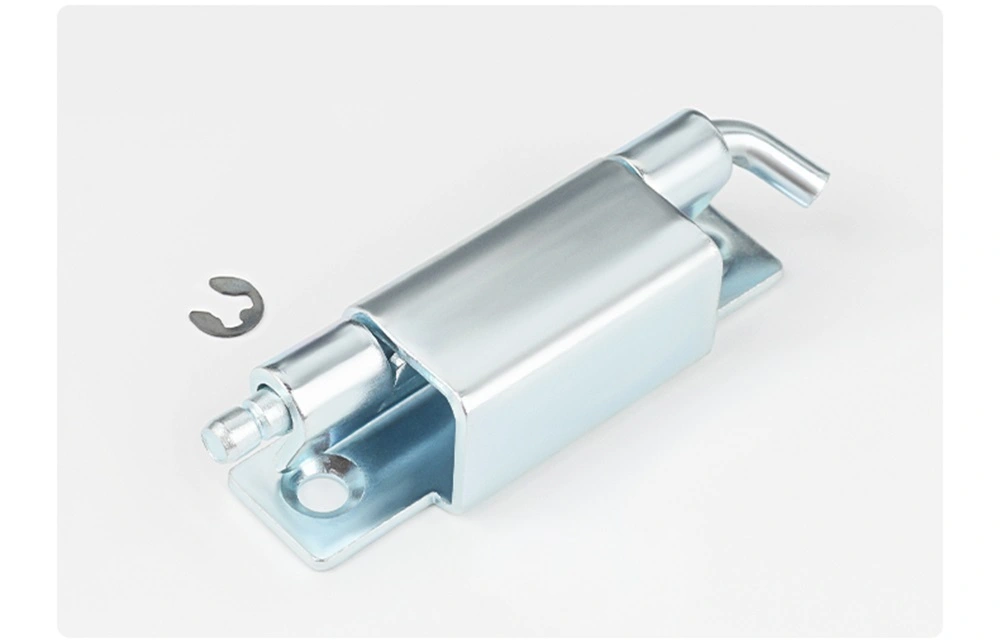

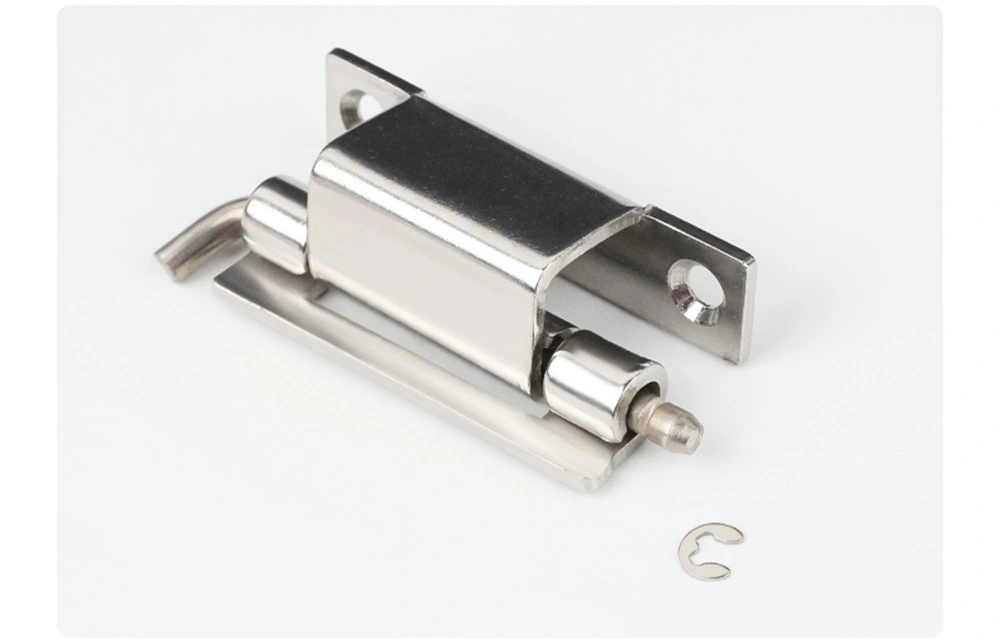

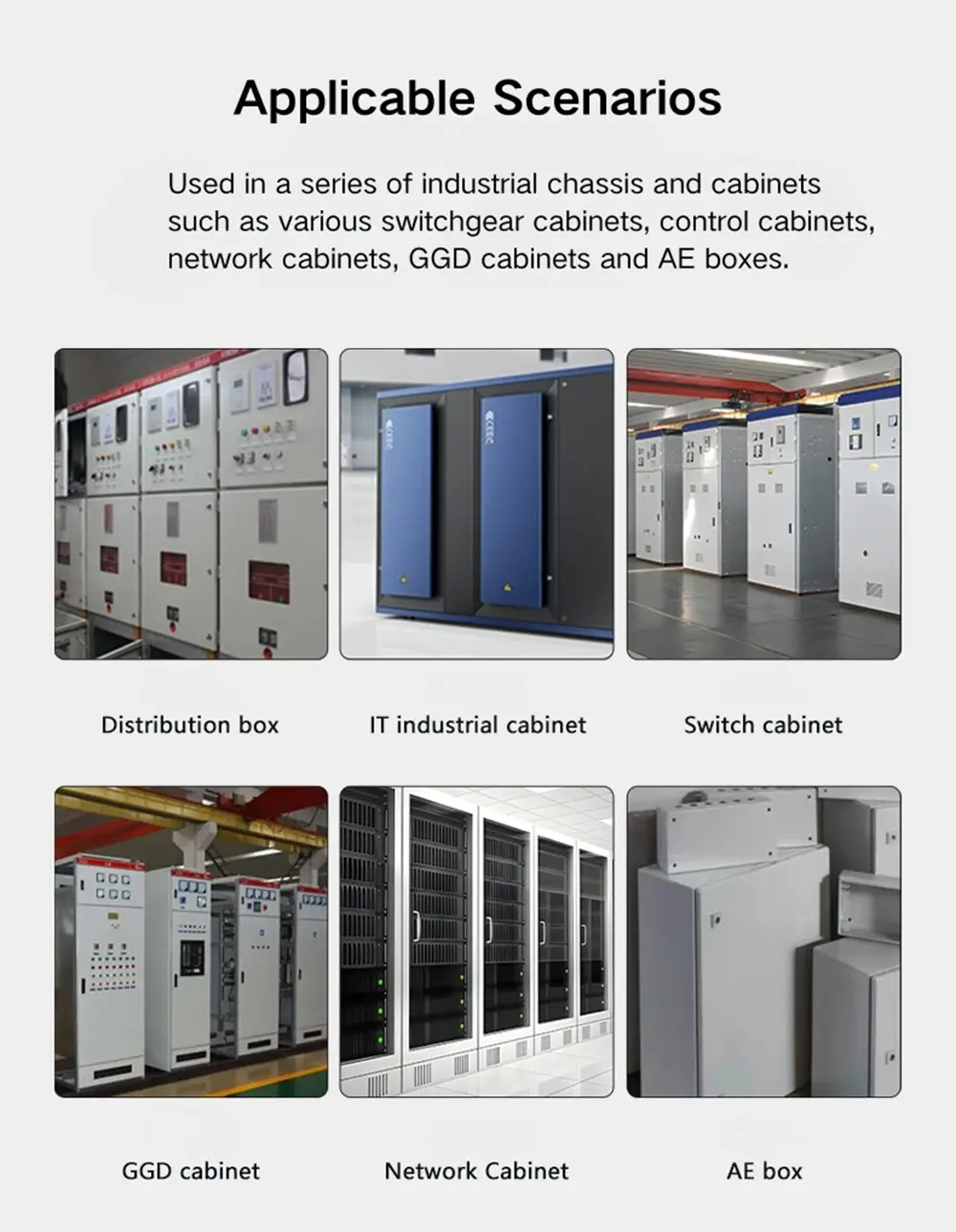

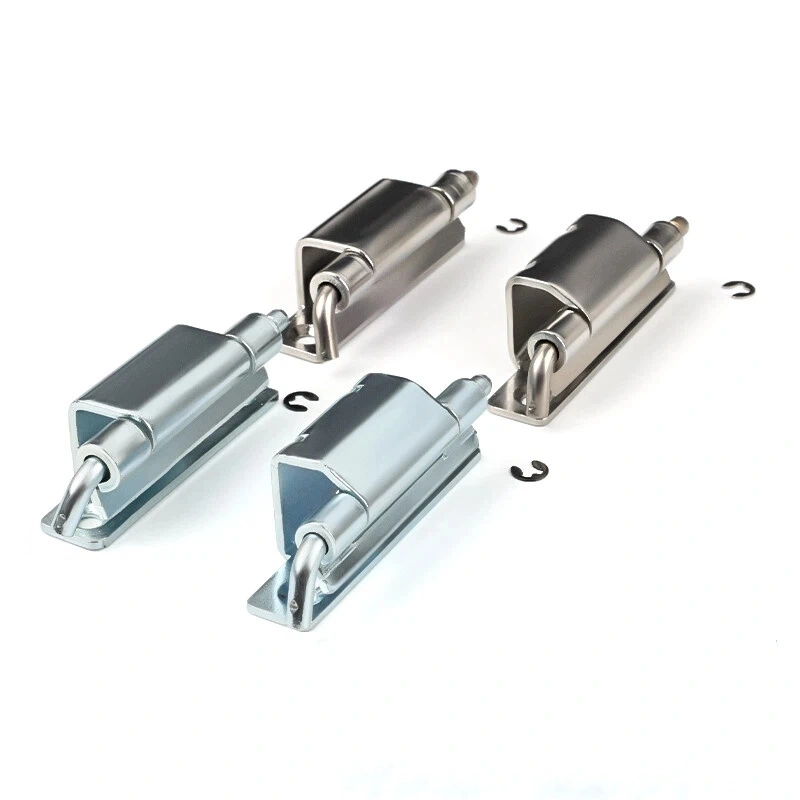

La bisagra para gabinete con curvatura de 90 grados está disponible en acero al carbono galvanizado y acero inoxidable 304. La versión de acero al carbono lleva un revestimiento de zinc que proporciona una protección adecuada contra la corrosión para gabinetes interiores en ambientes secos o con clima controlado. Es la opción estándar para la mayoría de aplicaciones de gabinetes eléctricos y cajas de distribución donde la instalación es en interiores y la humedad no es un factor.

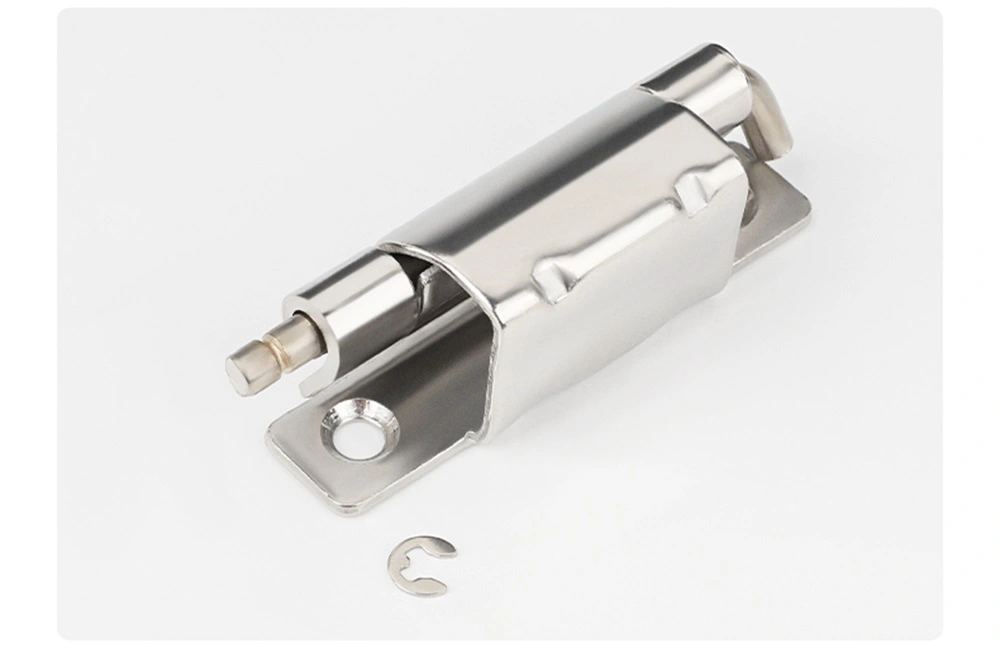

La bisagra para gabinete con curvatura de 90 grados de acero inoxidable 304 es la mejor opción cuando el gabinete está expuesto a la humedad, condiciones exteriores o ambientes con humedad elevada. El acero inoxidable también tiende a especificarse cuando se considera el acabado exterior del gabinete, ya que mantiene su apariencia mejor con el tiempo que el acero al carbono galvanizado en condiciones difíciles. Ambos materiales están disponibles en los tres modelos CL275.

Preguntas frecuentes

P1: ¿Cuáles son los tres modelos de la serie CL275 y en qué se diferencian?

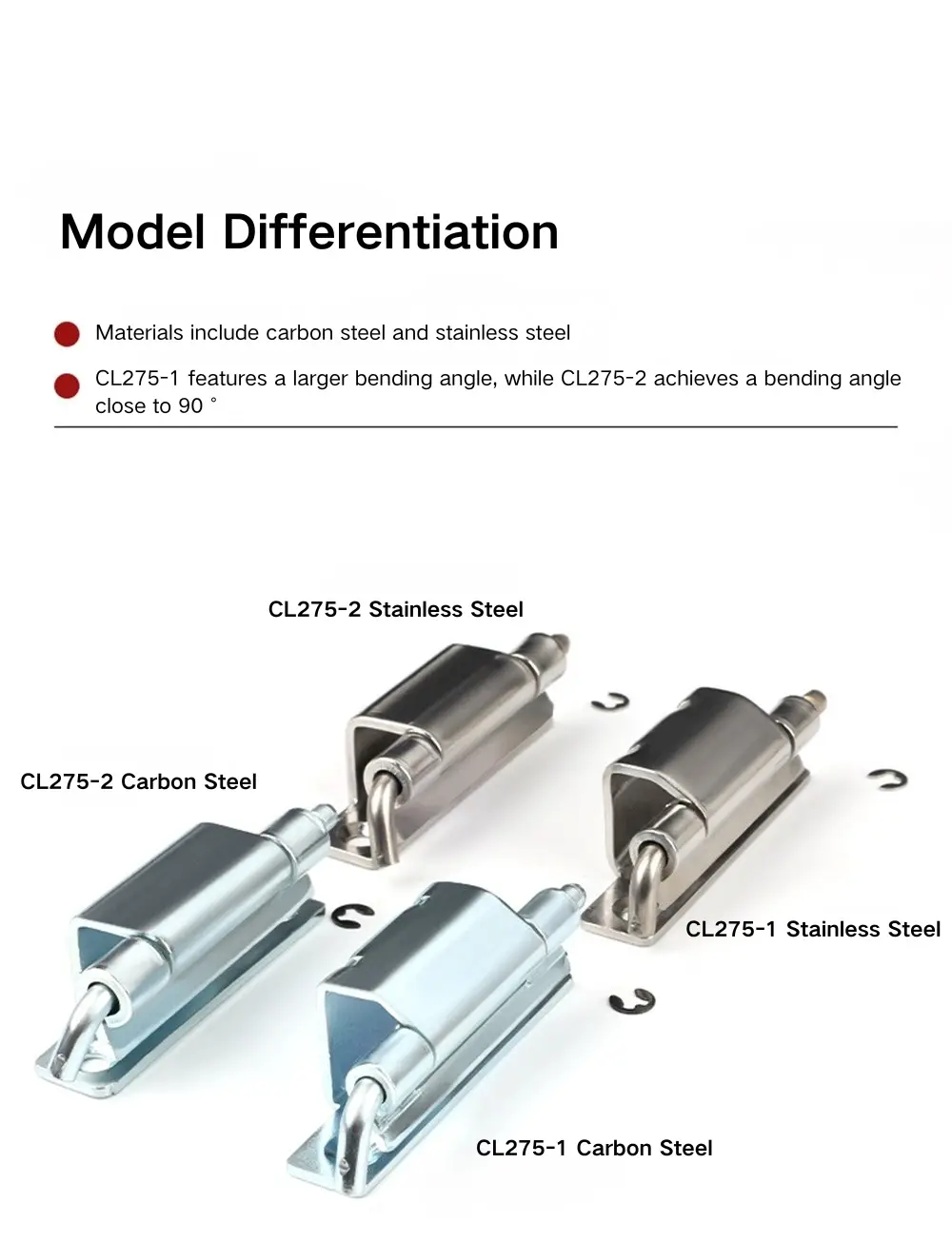

La serie CL275 incluye CL275-1, CL275-2 y CL275-3. El CL275-1 se abre a 120° y es el modelo más grande con una longitud total de 70 mm. Tanto el CL275-2 como el CL275-3 se abren a 90° y comparten las mismas dimensiones horizontales, pero difieren en su perfil lateral y configuración de orificios de montaje. Las tres son bisagras soldadas con un cilindro de Φ5 mm.

P2: ¿Cuál es el ángulo de apertura de cada modelo?

El CL275-1 se abre a 120°. Tanto el CL275-2 como el CL275-3 se abren a 90°. El ángulo de apertura está fijado por la geometría de curvatura de las alas de las bisagras y no se puede ajustar después de la instalación.

P3: ¿Cómo se instala la bisagra CL275?

Los tres modelos CL275 se instalan mediante soldadura. El ala doblada se suelda al marco del gabinete o al panel de la puerta durante la fabricación. No hay opción de montaje con tornillos en esta serie.

P4: ¿Cómo se retiene el pasador de la bisagra? ¿Se puede quitar la puerta?

Todos los modelos CL275 utilizan un anillo de retención abierto de Φ4 para mantener el pasador en su lugar. Para quitar la puerta, desenganche el anillo de retención y tire del pasador; no se necesitan herramientas. La base soldada permanece fija al marco, por lo que la puerta se puede quitar y volver a colocar sin afectar el montaje de la bisagra.

P5: ¿Qué materiales están disponibles?

La bisagra curva para gabinete CL275 viene en acero al carbono galvanizado y acero inoxidable 304. El acero al carbono se adapta a recintos interiores y secos; El acero inoxidable es la mejor opción para instalaciones al aire libre o ambientes con exposición regular a la humedad.

P6: ¿Cuál es la diferencia entre CL275-2 y CL275-3?

Ambos modelos comparten las mismas dimensiones horizontales y ángulo de apertura de 90°, pero sus perfiles laterales difieren. El CL275-3 tiene una profundidad de encaje del marco de la puerta de 19,3 mm y una altura lateral de 20,2 mm, mientras que el CL275-2 tiene diferentes espacios laterales adecuados para una geometría de canal de marco diferente. Seleccione según las dimensiones específicas del marco de su puerta y del panel.
