Bisagra oculta con pernos

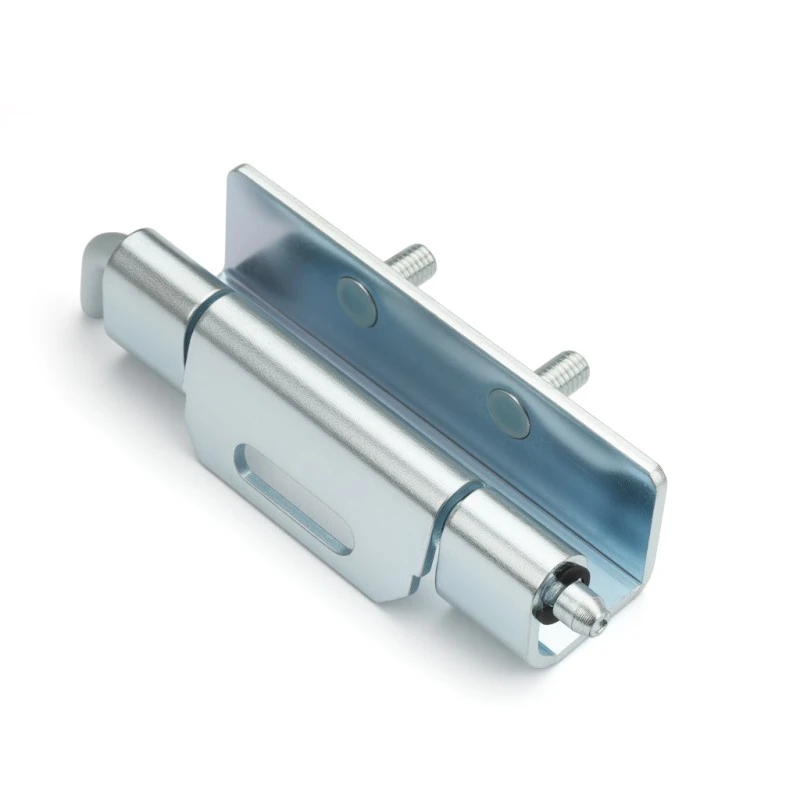

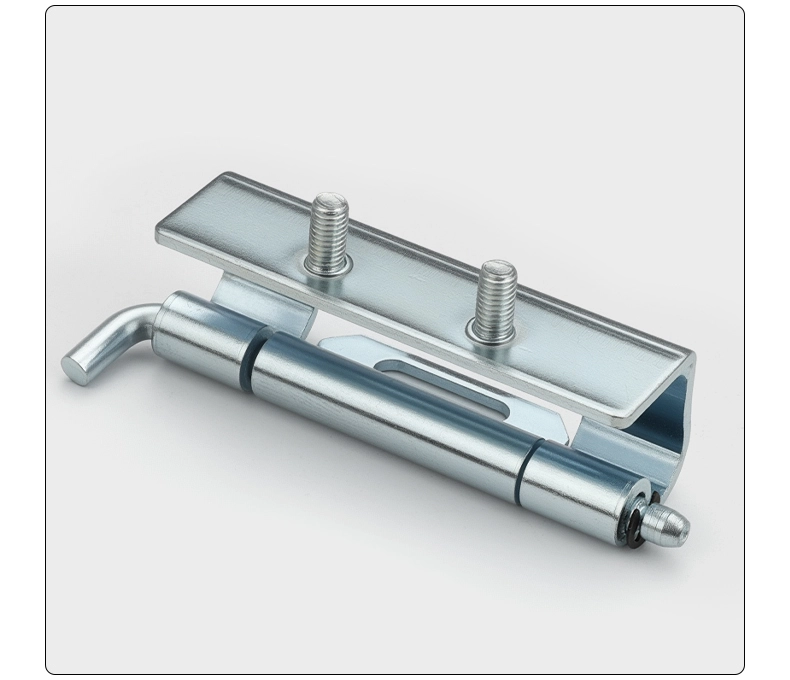

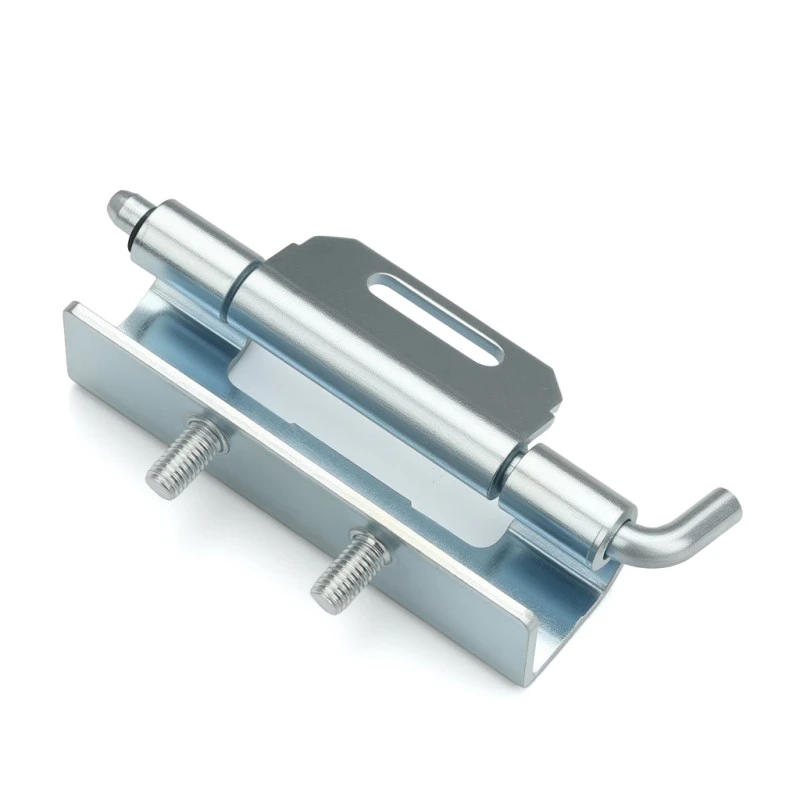

Para cualquiera que obtenga bisagras para gabinetes extraíbles de Yitai Lock, la bisagra oculta con pernos CL060 maneja tanto el montaje con soldadura como con tuerca, y los tornillos ya están incluidos. Hay una ranura de 19,8 mm en el ala de montaje para que pueda ajustar la posición antes de bloquearla, lo que resulta útil cuando necesita que la puerta cuelgue recta. La longitud total es de 86 mm con un cuerpo de bisagra de 70 mm y un cilindro de Φ5 mm.

Estructura y dimensiones

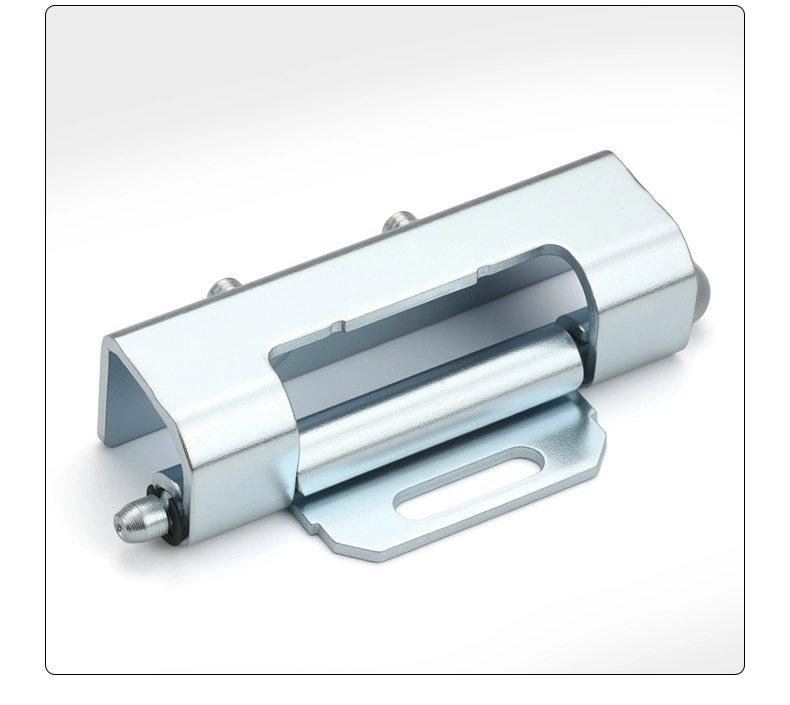

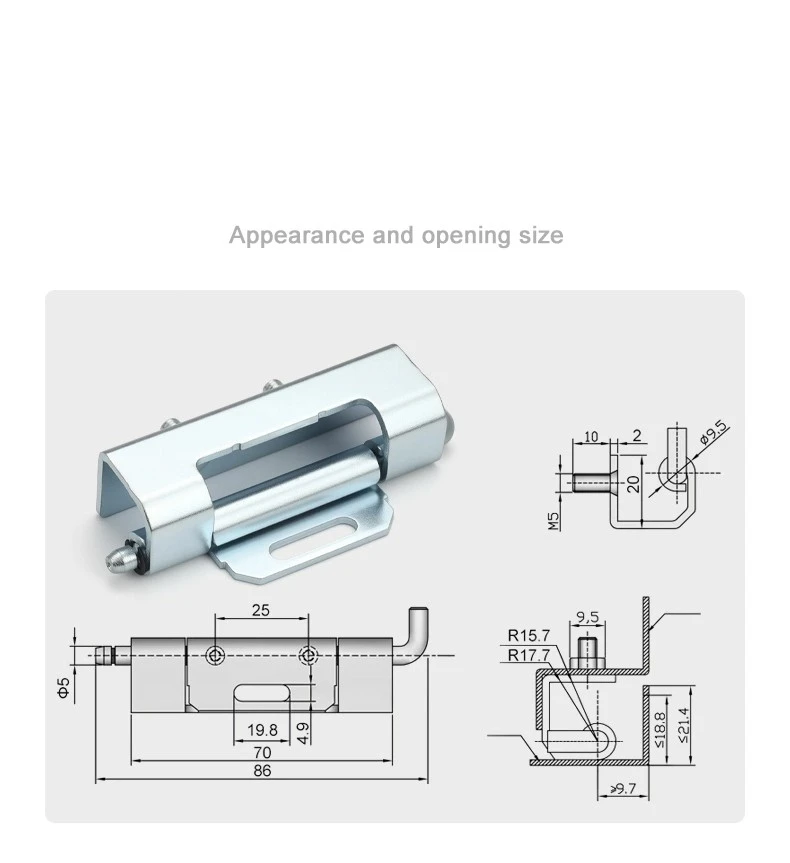

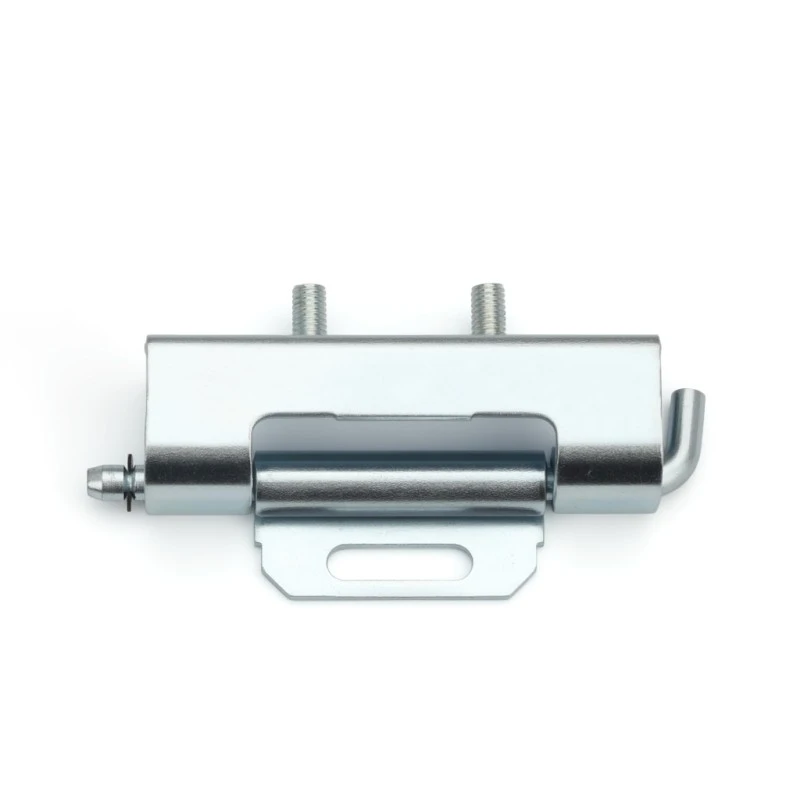

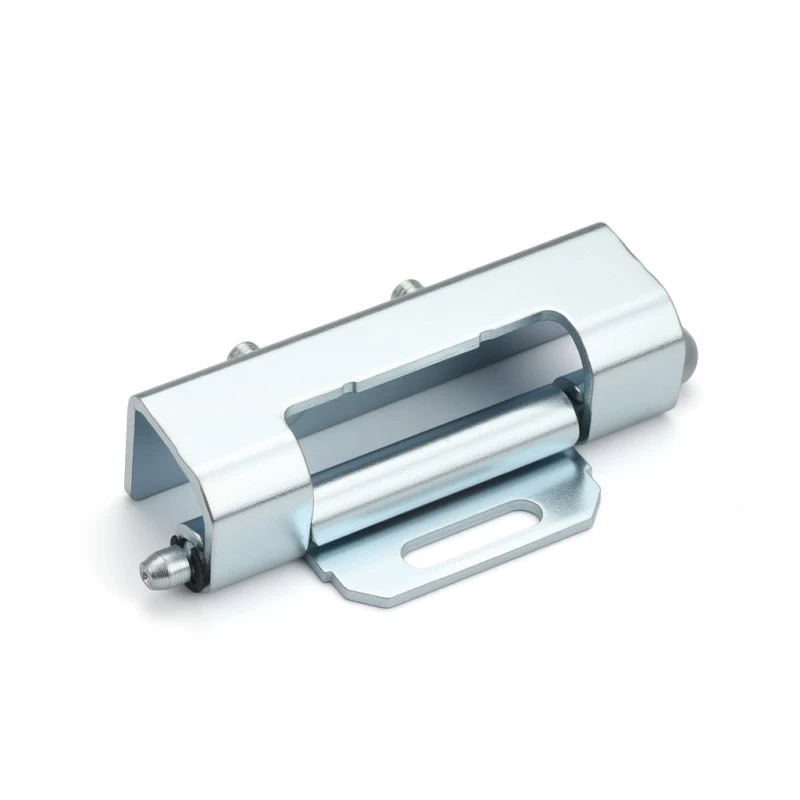

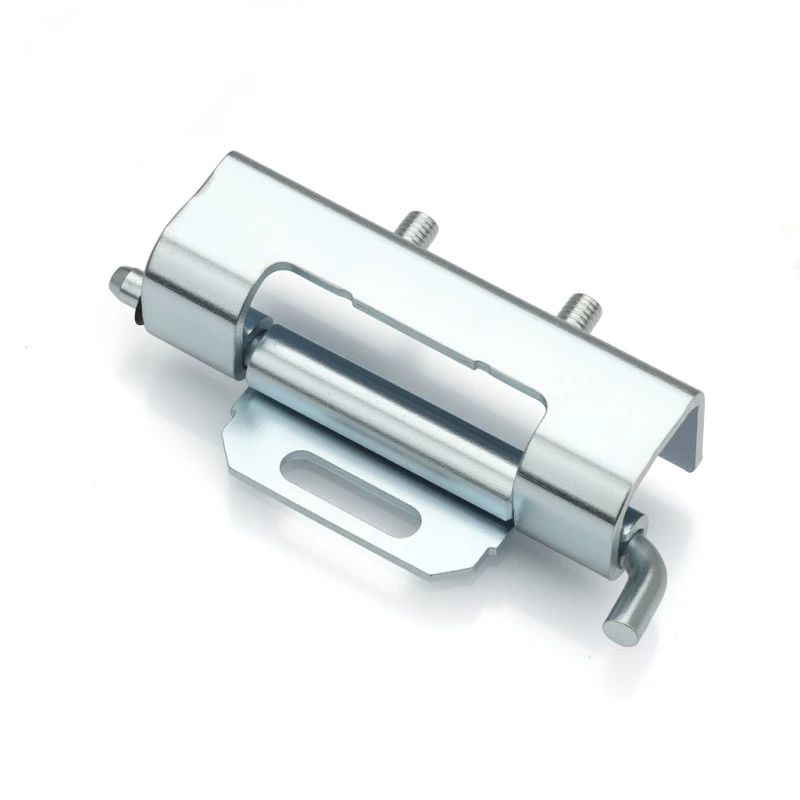

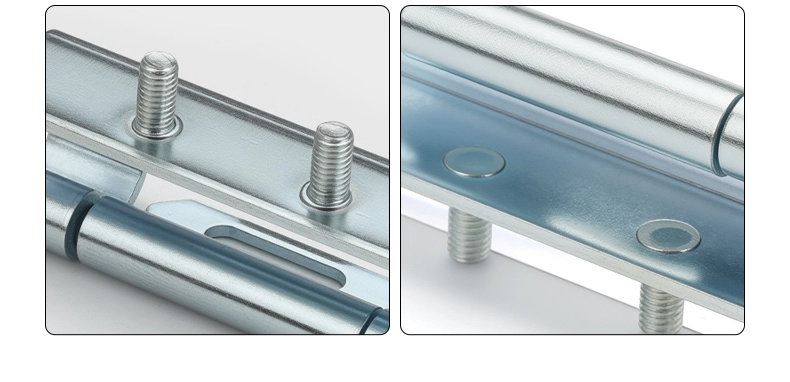

La bisagra oculta con pernos tiene una longitud total de 86 mm, de los cuales el cuerpo principal ocupa 70 mm y el ala de montaje cubre el resto. El cilindro mide Φ5 mm y el perno en sí tiene una cabeza de Φ9,5 mm, un eje de 10 mm, un hombro de 2 mm y rosca M5, fácil de acoplar con la tuerca del canal del marco.

Para compatibilidad con el marco, la bisagra oculta con montantes está diseñada para canales con un radio interior de R15,7 a R17,7 mm, una profundidad libre del panel de la puerta de ≤18,8 mm, un alcance lateral de ≤21,4 mm y una apertura del marco de >9,7 mm. El cuerpo de la bisagra tiene 22,6 mm de ancho y el ala de montaje tiene 25 mm de ancho: lo suficientemente compacto como para asentarse limpiamente dentro del marco sin sobresalir del frente de la puerta.

Instalación y montaje

La bisagra oculta con pernos se monta con una combinación de soldadura y montaje con tuerca. El ala de montaje se suelda al panel de la puerta durante la fabricación y el extremo del montante se acopla al canal del marco mediante los tornillos M5 incluidos. La ranura de 19,8 mm en el ala le brinda algo de espacio para cambiar la posición de la bisagra antes de apretar todo, lo que hace que la alineación de la puerta sea mucho menos complicada durante el montaje.

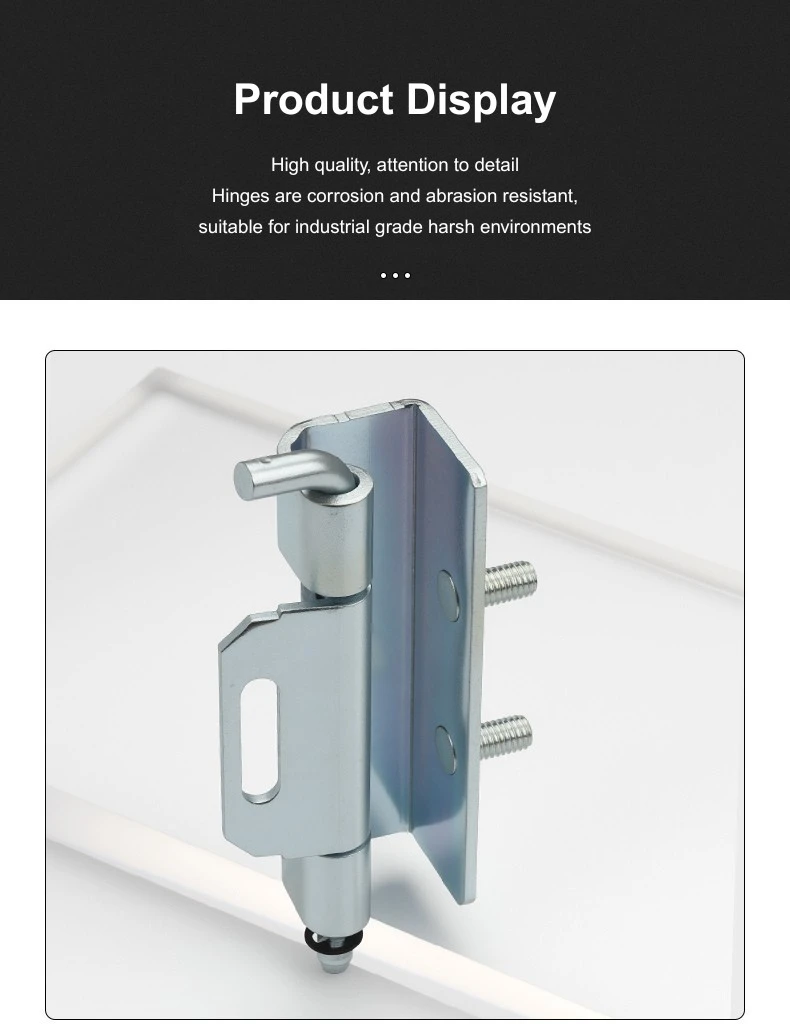

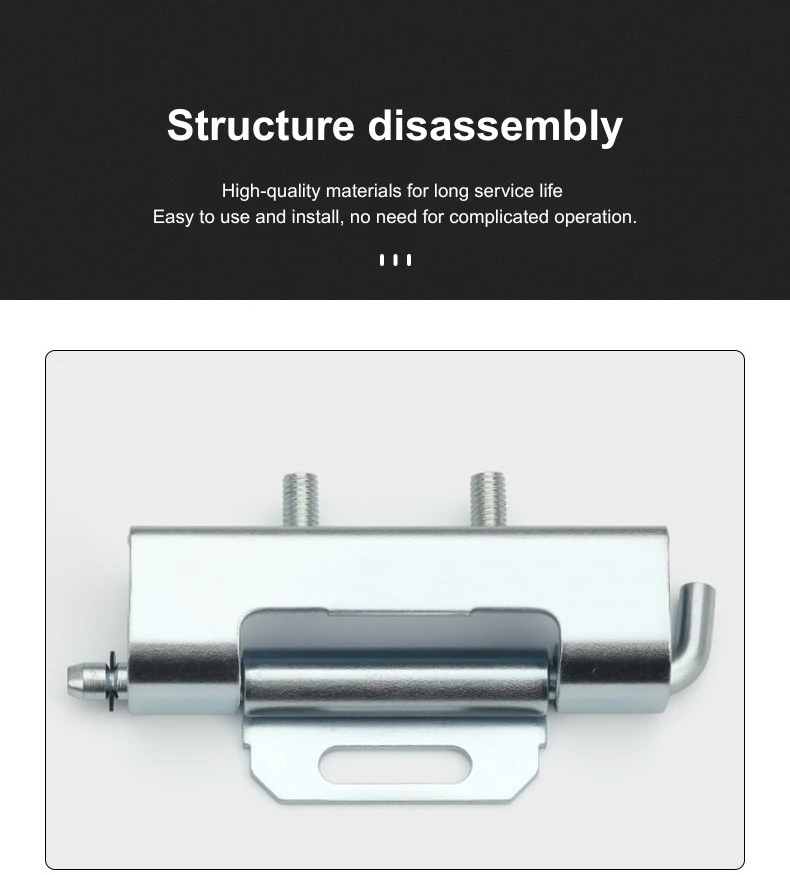

Una vez que todo está fijado en su lugar, la bisagra oculta con montantes todavía permite que la puerta se salga cuando sea necesario; simplemente desenganche el montante del canal del marco y la puerta se levanta libremente. El ala soldada permanece permanentemente en el panel de la puerta, por lo que quitar la puerta no afecta en absoluto el montaje de la bisagra. Es una característica útil para gabinetes a los que es necesario quitar la puerta para el cableado o el acceso interno.

Escenarios de aplicación

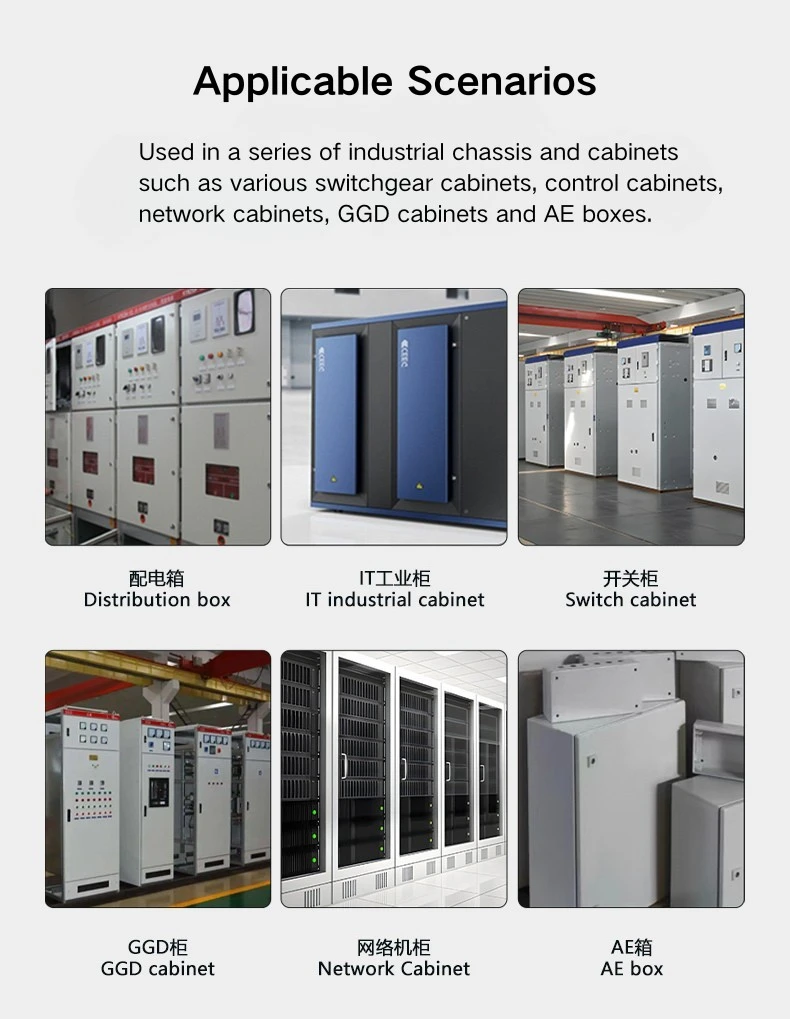

La bisagra oculta con pernos aparece con mayor frecuencia en puertas de paneles de distribución, gabinetes de aparamenta, puertas de gabinetes de red y gabinetes de equipos industriales, donde es importante mantener el exterior limpio. Dado que la bisagra se encuentra dentro del marco, no hay nada visible en el exterior cuando la puerta está cerrada: ni un cilindro que sobresalga ni un ala expuesta.

El lado desmontable de la bisagra oculta con pernos también resulta útil para gabinetes que se ensamblan en el taller y se envían al sitio: la puerta se puede quitar para el transporte y volver a colocarse una vez que el gabinete esté en su posición. El acabado de acero al carbono galvanizado es adecuado para entornos industriales interiores estándar y, con 86 mm, la bisagra se ajusta a las dimensiones del canal del marco que normalmente se encuentran en los gabinetes de distribución y aparamenta.

Preguntas frecuentes

P1: ¿Cuál es el tamaño total de la bisagra CL060?

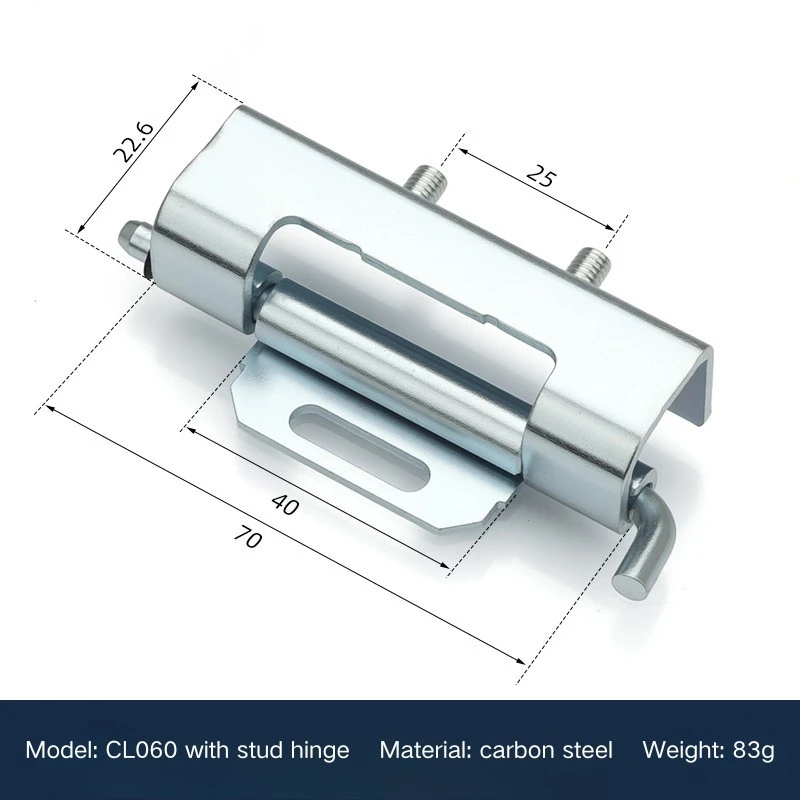

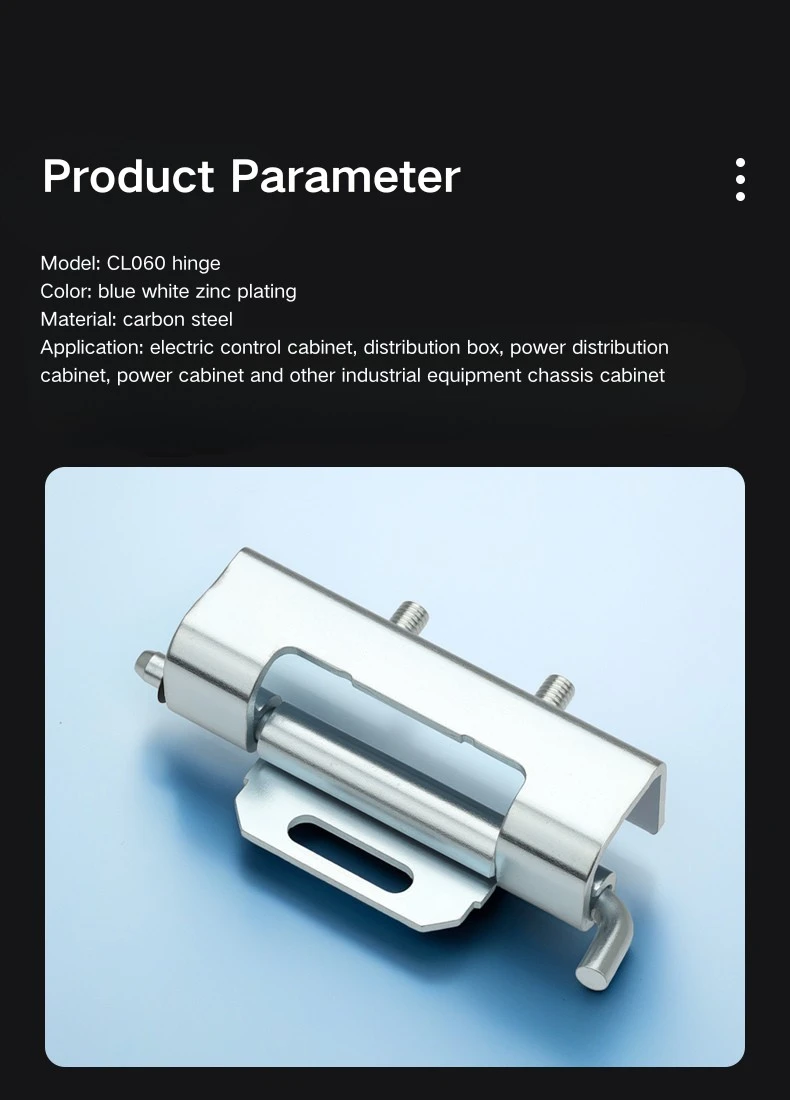

La bisagra oculta CL060 tiene una longitud total de 86 mm, una longitud del cuerpo de la bisagra de 70 mm y un diámetro de cilindro de Φ5 mm. El ala de montaje tiene 25 mm de ancho y el cuerpo de la bisagra tiene 22,6 mm de ancho. El peso total es de 83 g.

P2: ¿De qué material está hecho el CL060?

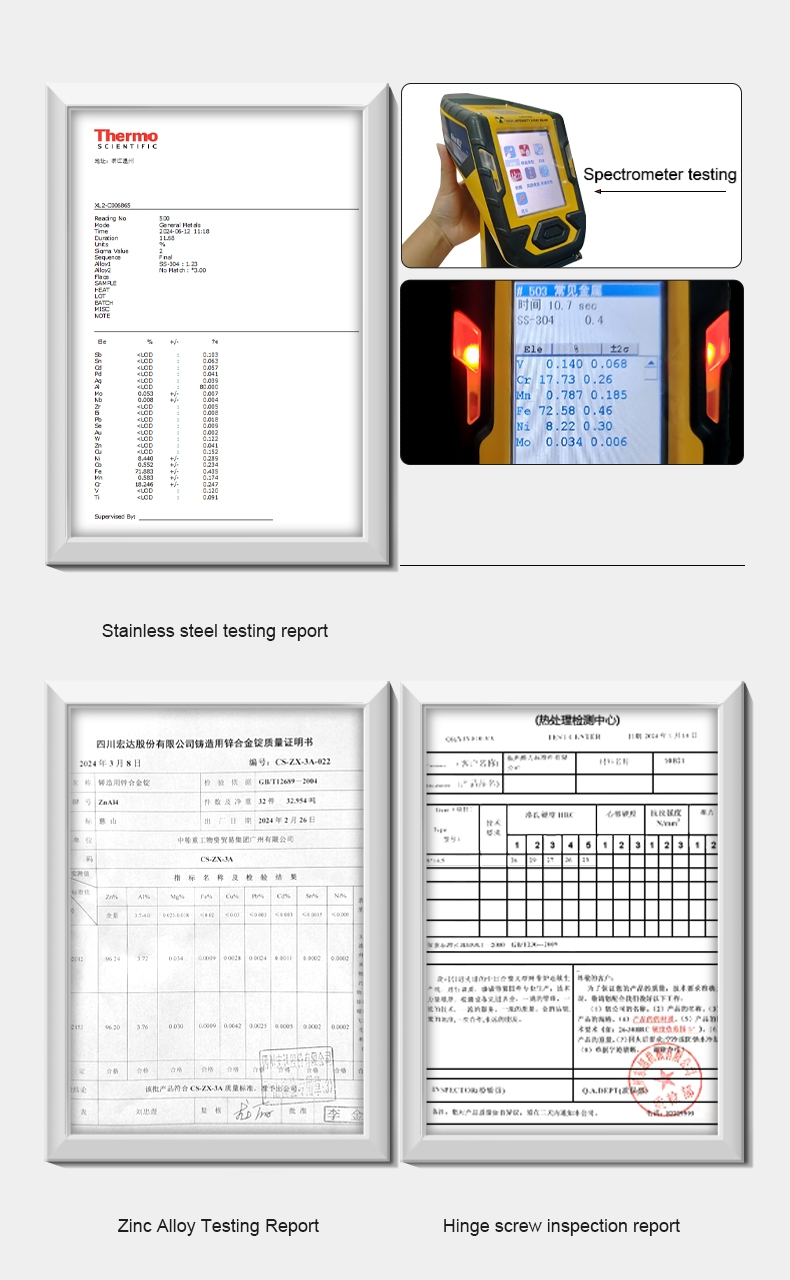

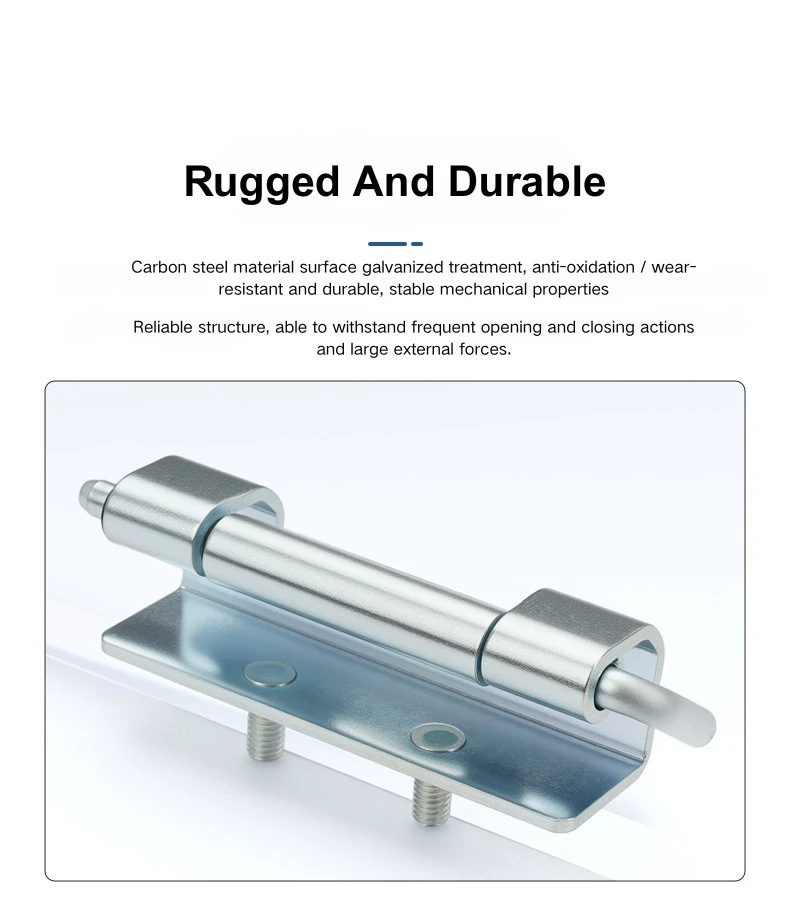

El CL060 está fabricado en acero al carbono con acabado galvanizado. Actualmente está disponible en una sola especificación.

P3: ¿Cómo se instala el CL060?

El CL060 utiliza una combinación de soldadura y montaje con tuerca. El ala de montaje está soldada al panel de la puerta y el montante se acopla al canal del marco mediante los tornillos M5 incluidos. El orificio de montaje ranurado permite el ajuste posicional antes de la fijación final.

P4: ¿Cuáles son las dimensiones de los montantes?

El perno tiene un diámetro de cabeza de Φ9,5 mm, una longitud de eje de 10 mm, un hombro de 2 mm y tiene una rosca M5. Encaja en un canal de marco con una abertura de >9,7 mm.

P5: ¿A qué dimensiones del canal del marco se ajusta el CL060?

La bisagra oculta CL060 encaja dentro de un canal de marco con un radio interior de R15,7 a R17,7 mm. El espacio libre para la profundidad del panel de la puerta es ≤18,8 mm y el alcance lateral total es ≤21,4 mm.

P6: ¿Para qué tipos de gabinetes es adecuado el CL060?

El CL060 se utiliza en puertas de paneles de distribución, gabinetes de aparamenta, gabinetes de redes industriales y puertas de gabinetes de equipos mecánicos; en cualquier lugar donde se prefiera una bisagra oculta y desmontable a una opción montada en superficie.
