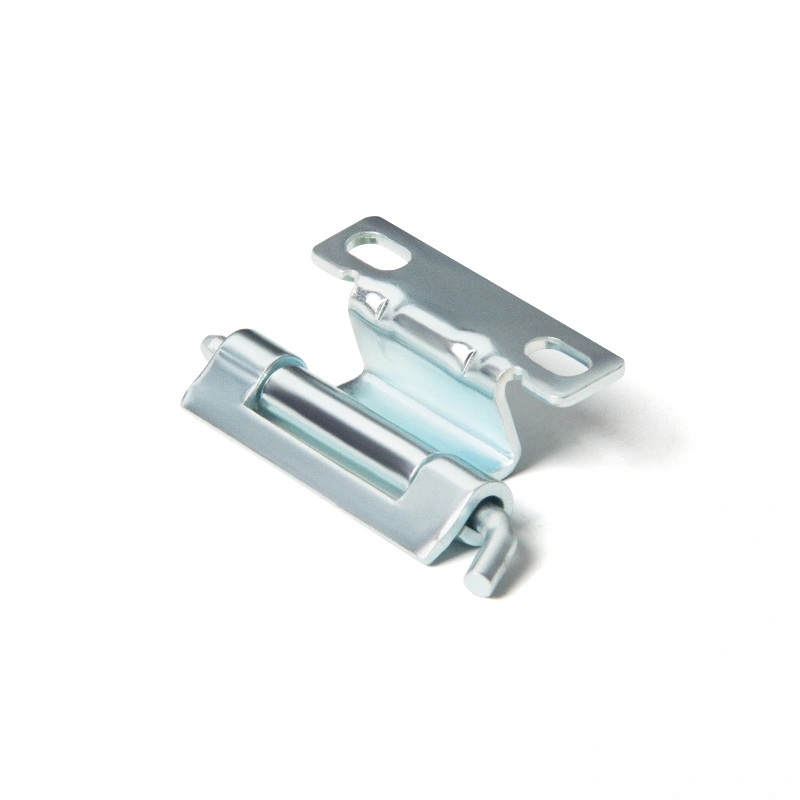

Bisagra extraíble del panel de distribución

Para aquellos que obtienen hardware para gabinetes de control de Yitai Lock en cantidad, vale la pena comparar la serie CL250 de bisagras extraíbles para panel de distribución entre modelos antes de realizar un pedido, ya que el diseño estructural es consistente pero las dimensiones varían entre los modelos. El diseño extraíble significa que la puerta se puede levantar sin herramientas una vez instalada, lo cual es una característica práctica tanto para las líneas de montaje como para el mantenimiento en el campo. Se admiten ambos métodos de instalación (tornillo y soldadura), por lo que la bisagra se adapta a la mayoría de los flujos de trabajo de fabricación sin modificaciones.

Opciones de modelo y dimensiones

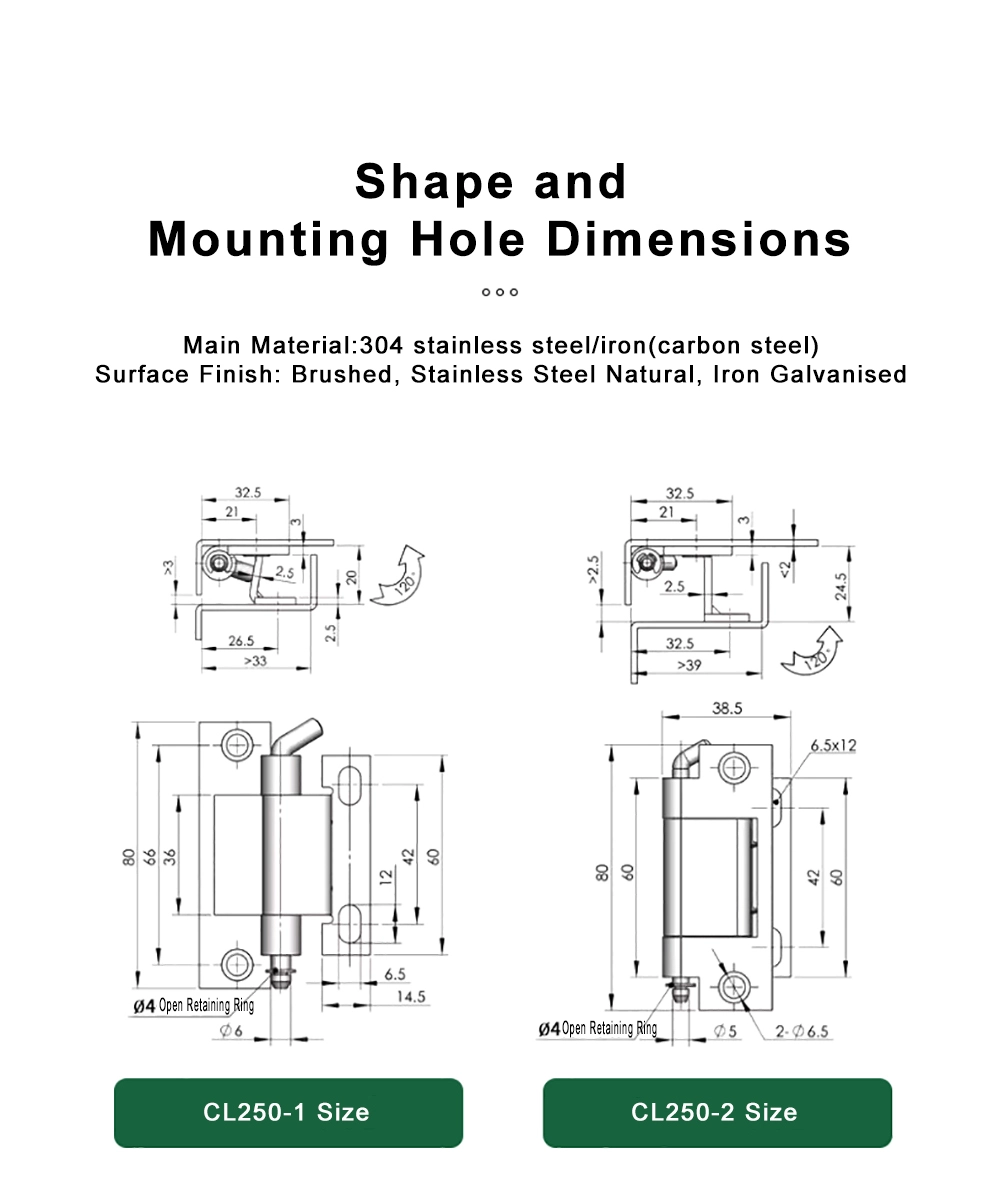

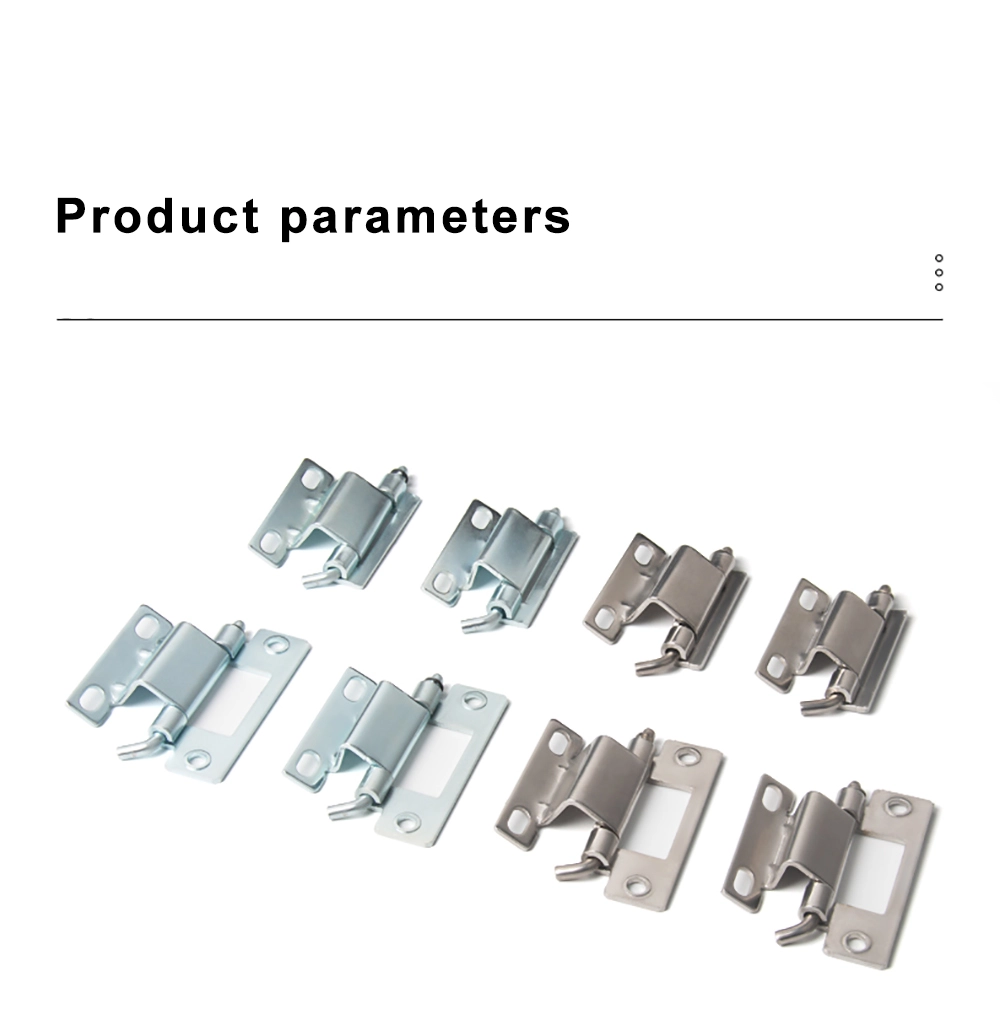

La serie de bisagras extraíbles para panel de distribución CL250 cubre cuatro modelos con la misma estructura básica pero de diferentes tamaños. El CL250-1 tiene una altura total de 80 mm con un cuerpo de bisagra de 66 mm, una profundidad total de 33 mm y un diámetro de cilindro de Φ6 mm. El CL250-2 comparte la altura total de 80 mm y utiliza una longitud de cuerpo de 60 mm, una profundidad de 39 mm o más y un cañón de Φ5 mm con dos orificios de montaje de Φ6,5 mm espaciados 6,5 × 12 mm.

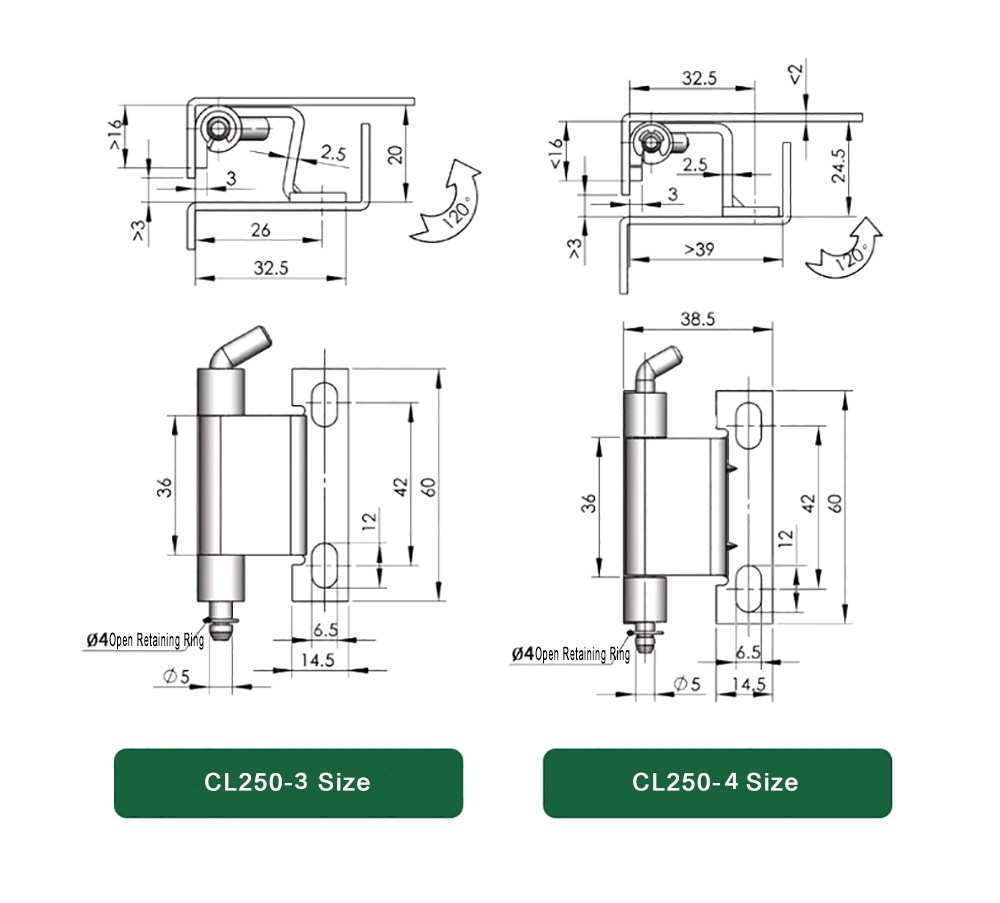

CL250-3 y CL250-4 son las opciones más compactas de la gama de bisagras extraíbles para paneles de distribución. Ambos tienen una altura del cuerpo de la bisagra de 36 mm y una altura total de 60 mm, con un ancho de base de 14,5 mm y un cilindro de Φ5 mm. El CL250-3 tiene una profundidad de 32,5 mm mientras que el CL250-4 llega a 38,5 mm. Los cuatro modelos utilizan un anillo de retención abierto de Φ4 para asegurar el pasador en su lugar.

Tipos de varillas y ángulo de apertura

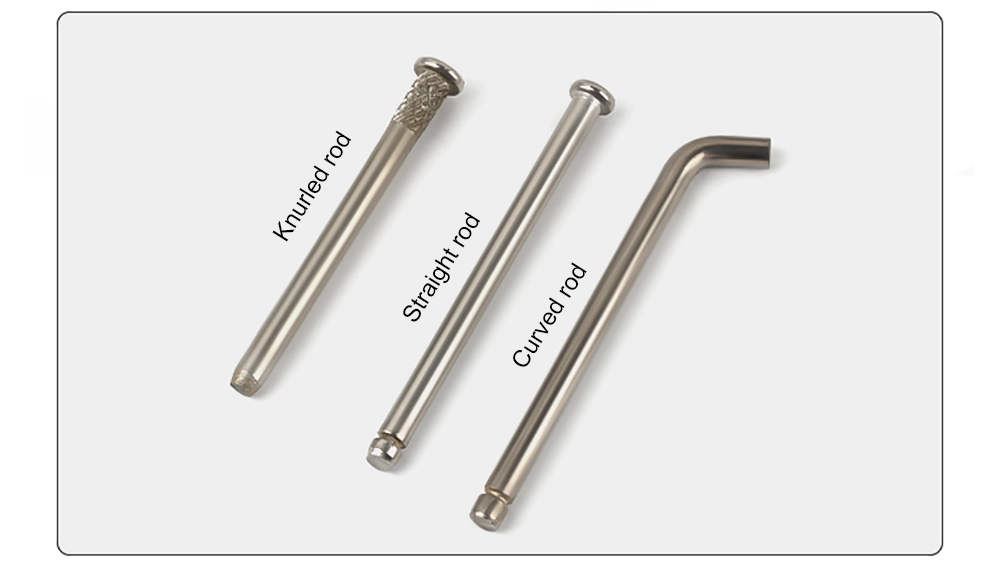

Uno de los detalles más prácticos de la bisagra extraíble del panel de distribución es la elección de tres tipos de varilla: moleteada, recta y curva. La varilla moleteada añade textura de agarre al pasador, lo que ayuda a resistir el aflojamiento bajo la vibración. La varilla recta es la opción estándar y se adapta a la mayoría de las aplicaciones generales de gabinetes. La varilla curva tiene una forma que facilita la extracción manual del pasador, lo que puede resultar útil cuando se accede a la bisagra con frecuencia o en espacios reducidos.

Todos los tipos de varilla en la bisagra extraíble del panel de distribución funcionan con el mismo anillo de retención abierto de Φ4 que bloquea el pasador una vez asentado. El ángulo de apertura en toda la serie CL250 es de aproximadamente 120°, lo que brinda suficiente espacio para la mayoría de las necesidades de acceso a puertas de gabinetes sin necesidad de un giro completo de 180°.

Instalación y montaje

La bisagra extraíble del panel de distribución admite dos métodos de instalación: montaje con tornillos y soldadura, lo que significa que se puede usar tanto en gabinetes fabricados de chapa metálica como en conjuntos de gabinetes atornillados. Para el montaje con tornillos, el CL250-1 utiliza una única ranura de Φ6,5 mm, mientras que los modelos CL250-2 y CL250-3/4 utilizan ranuras ovaladas u orificios dobles que permiten cierto ajuste posicional durante la instalación.

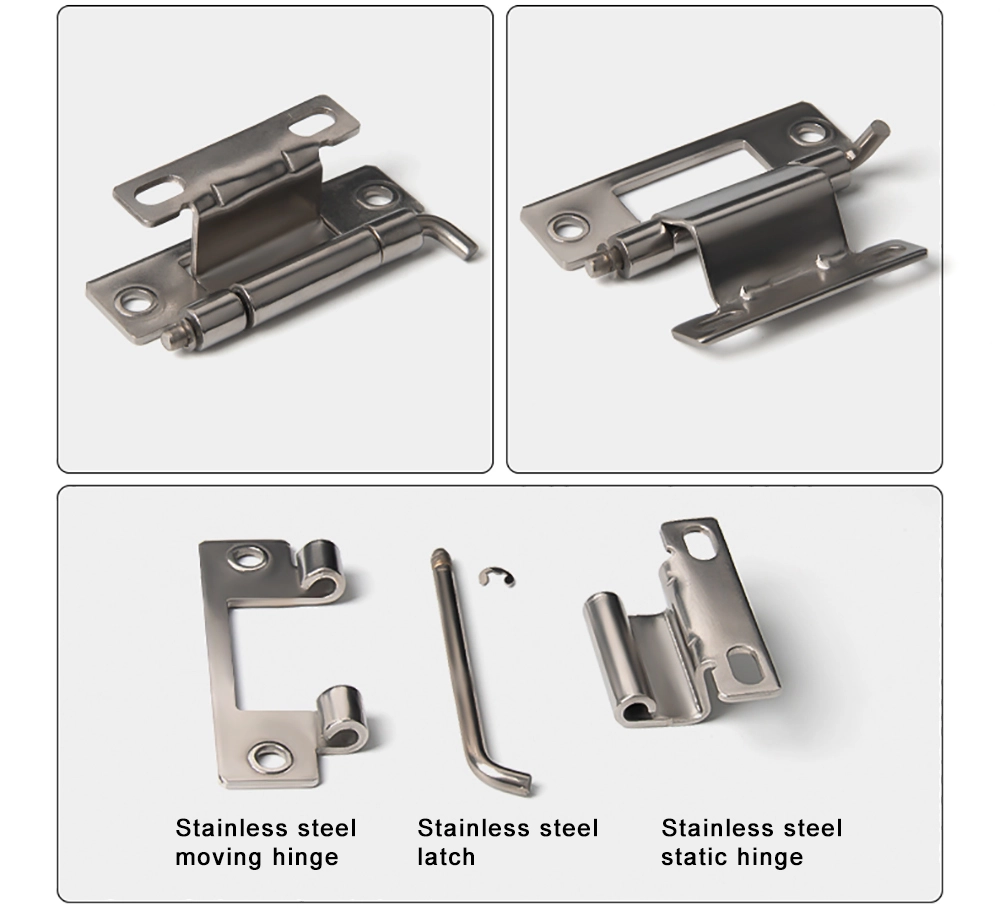

Una vez instalada, la bisagra extraíble del panel de distribución permite retirar la hoja de la puerta tirando del pasador, sin necesidad de herramientas. Esto lo hace muy adecuado para gabinetes que requieren el retiro periódico de la puerta para acceder al cableado o mantenimiento interno. El anillo de retención evita que el pasador se suelte durante el uso regular, por lo que no hay riesgo de que la puerta se suelte inesperadamente durante la operación.

Escenarios de aplicación

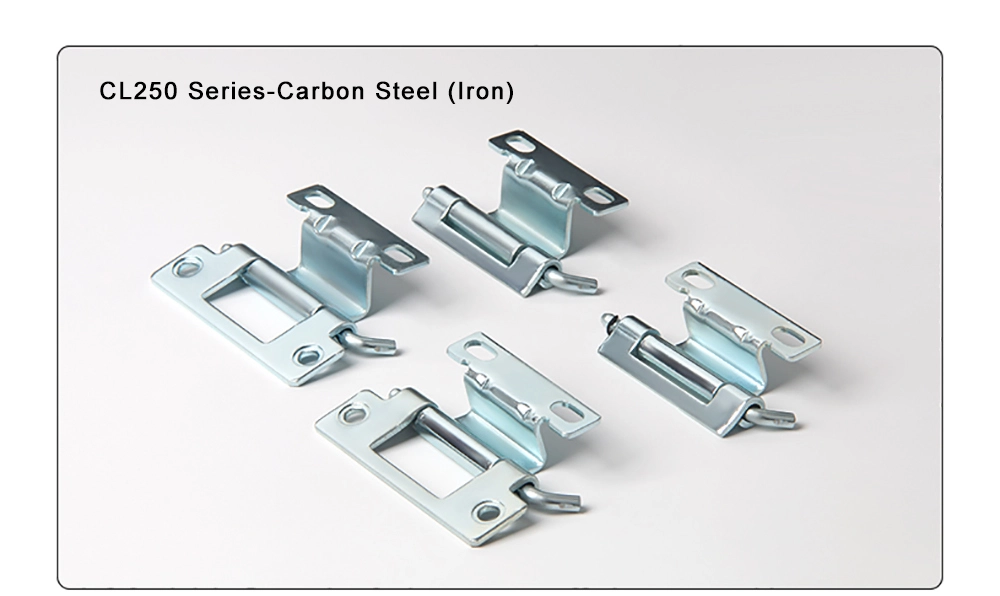

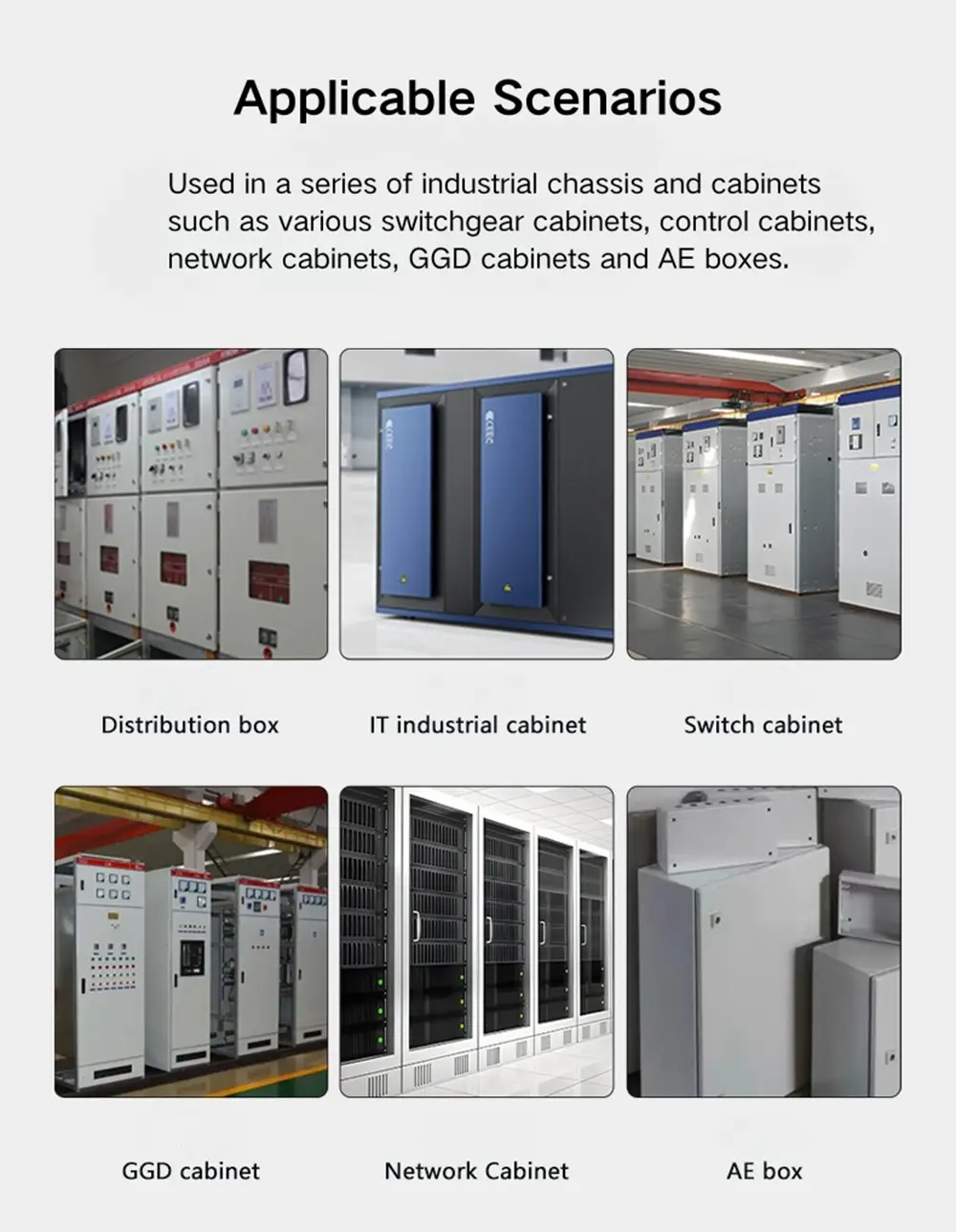

La bisagra extraíble del panel de distribución aparece con mayor frecuencia en cajas de distribución, puertas de gabinetes de control y gabinetes de equipos industriales, en cualquier lugar donde una puerta deba retirarse limpiamente sin desmantelar el marco. El ángulo de apertura de 120° es suficiente para un acceso cómodo a los interiores de los paneles en la mayoría de las instalaciones, y dado que se admiten tanto el montaje con tornillos como la soldadura, se adapta a la mayoría de las configuraciones de fabricación de gabinetes sin ningún ajuste. En cuanto al material, la bisagra extraíble para panel de distribución de acero al carbono cincado es la opción ideal para gabinetes interiores estándar en condiciones secas. La versión de acero inoxidable 304 es la mejor opción para aparamenta exterior, instalaciones costeras o cualquier lugar donde el gabinete vaya a lidiar con la humedad o la corrosión con el tiempo. La versión de acero inoxidable 304 es la mejor opción para aparamenta exterior, instalaciones costeras o cualquier aplicación donde el gabinete esté expuesto a humedad o condiciones corrosivas a lo largo del tiempo.

Preguntas frecuentes

P1: ¿Qué modelos se incluyen en la serie CL250?

La serie CL250 incluye cuatro modelos: CL250-1, CL250-2, CL250-3 y CL250-4. Todos comparten el mismo diseño estructural y ángulo de apertura; las diferencias entre ellos están en el tamaño y la configuración del orificio de montaje. Seleccione según las dimensiones del panel de su puerta y los requisitos de carga.

P2: ¿Cuál es el ángulo de apertura de la bisagra CL250?

Los cuatro modelos CL250 se abren aproximadamente a 120°. Esto es consistente en toda la serie independientemente del tamaño o material del modelo.

P3: ¿Qué tipos de varillas están disponibles?

La bisagra CL250 está disponible con tres tipos de varilla: moleteada, recta y curva. Las varillas moleteadas resisten el aflojamiento bajo vibración; las varillas rectas son la opción estándar; Las varillas curvas facilitan la extracción manual de pasadores en instalaciones estrechas o de acceso frecuente.

P4: ¿Cómo se asegura el pasador una vez instalado?

Todos los modelos CL250 utilizan un anillo de retención abierto de Φ4 para bloquear el pasador de la bisagra en su lugar durante el uso normal. El pasador se puede quitar manualmente cuando sea necesario retirar la puerta, sin necesidad de herramientas.

P5: ¿Qué métodos de instalación son compatibles?

La bisagra CL250 se puede instalar mediante montaje con tornillos o soldadura, según el método de fabricación del gabinete. Las configuraciones de los orificios de montaje varían según el modelo; consulte los dibujos de dimensiones para conocer el tamaño de las ranuras y los detalles de espaciado.

P6: ¿Qué materiales están disponibles?

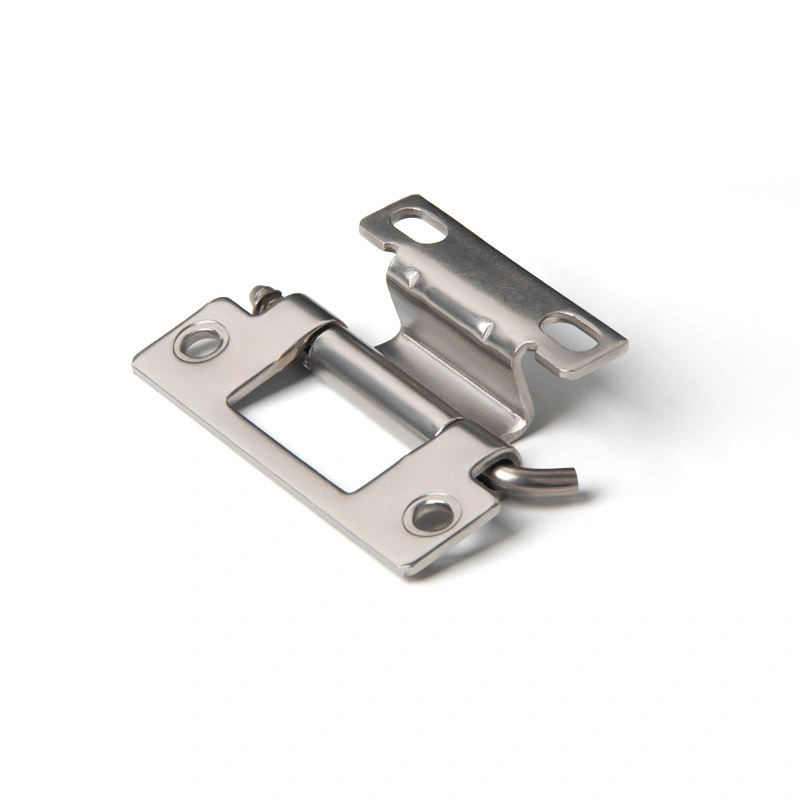

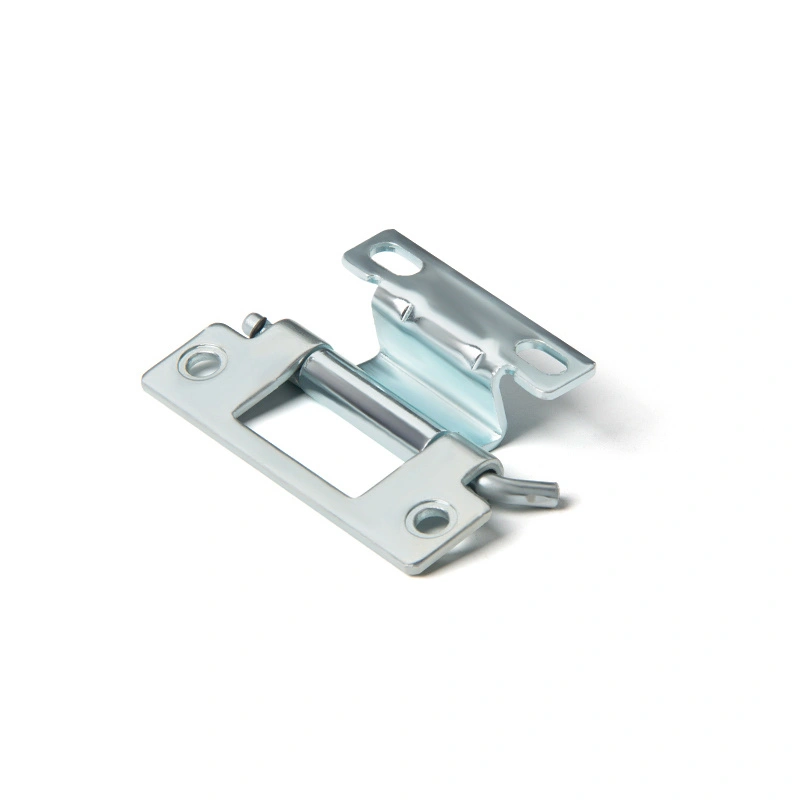

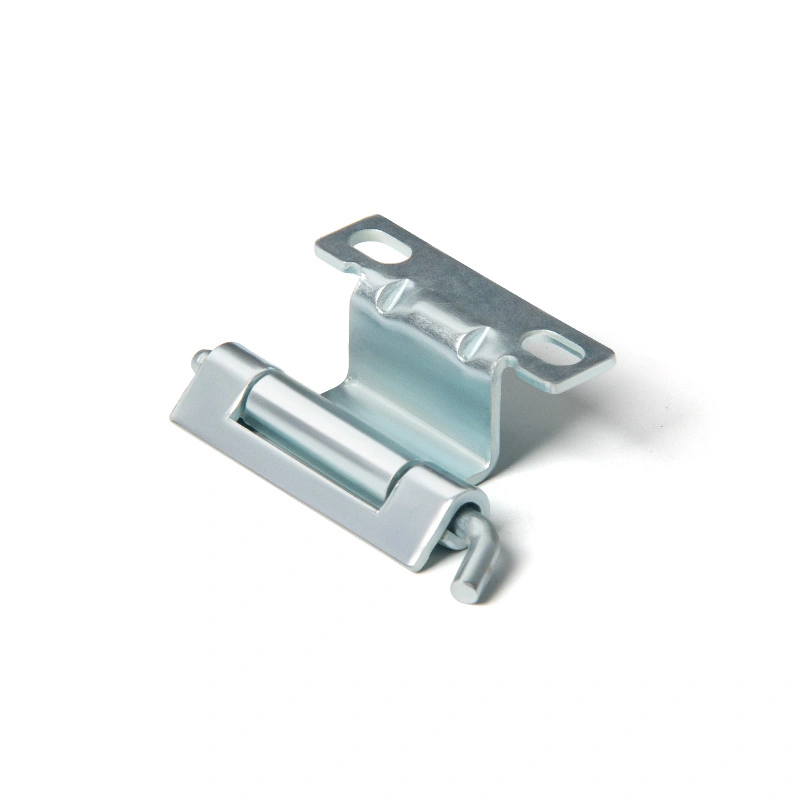

La bisagra CL250 viene en acero al carbono galvanizado y acero inoxidable 304. El acero al carbono se adapta a ambientes interiores y secos; El acero inoxidable 304 es la opción correcta para recintos exteriores, espacios con mucha humedad o entornos industriales corrosivos.
