Bisagra montada en superficie para gabinete eléctrico

Para los compradores que obtienen bisagras para gabinetes de Yitai Lock para paneles de distribución o gabinetes industriales, la serie CL219 de bisagras montadas en superficie para gabinetes eléctricos cubre una gama de tamaños útiles en un diseño único y consistente. CL219-1 es el más grande de los tres, CL219-3 se ubica en el medio y CL219-2 es el más pequeño, por lo que hay un modelo que se adapta a la mayoría de los tamaños de puertas sin cambiar a una serie de bisagras diferente. Los tres se montan con tornillos mediante cuatro puntos de fijación y las versiones de acero inoxidable tienen un acabado de espejo para aplicaciones donde la resistencia a la corrosión y la apariencia de la superficie son prioridades.

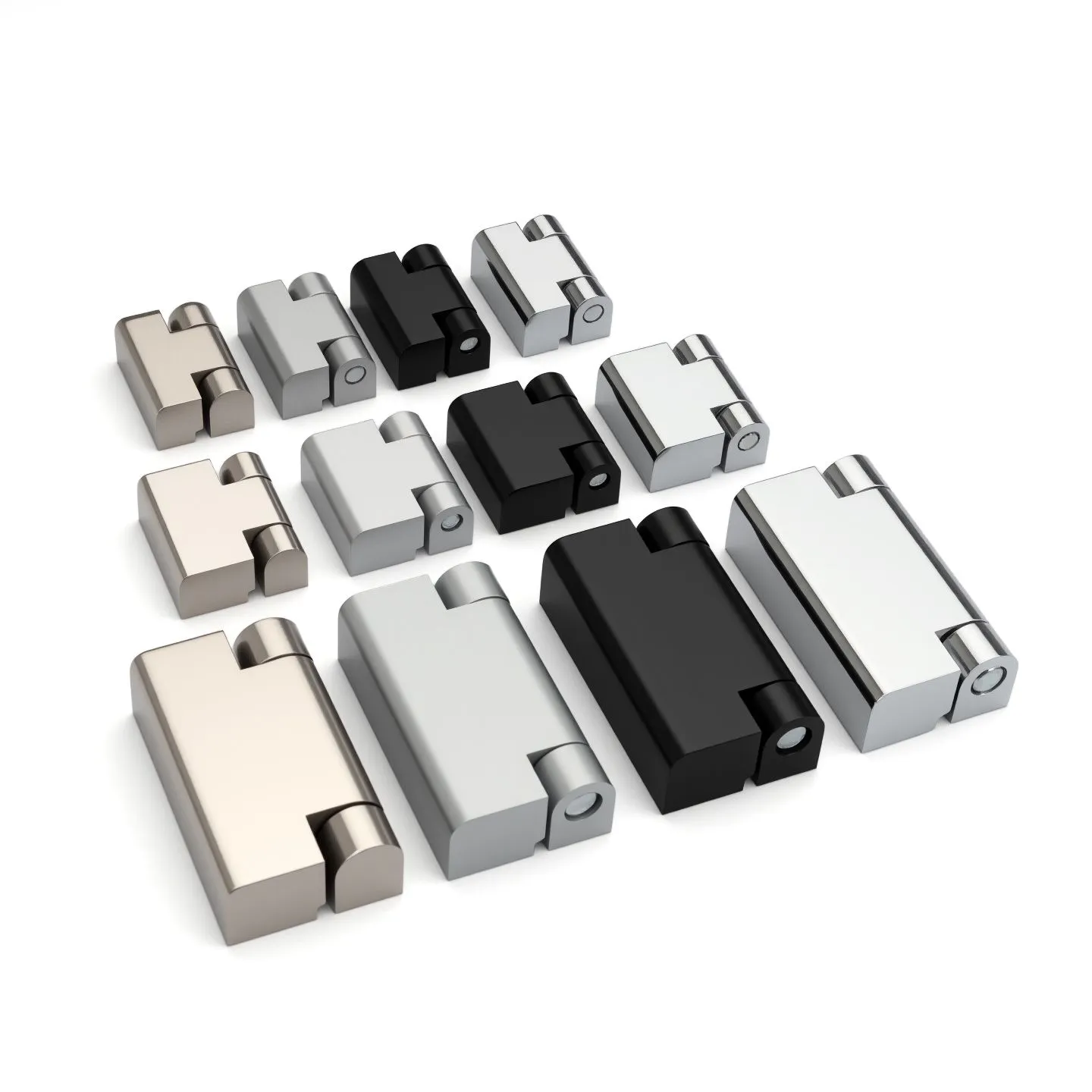

Opciones de modelo y dimensiones

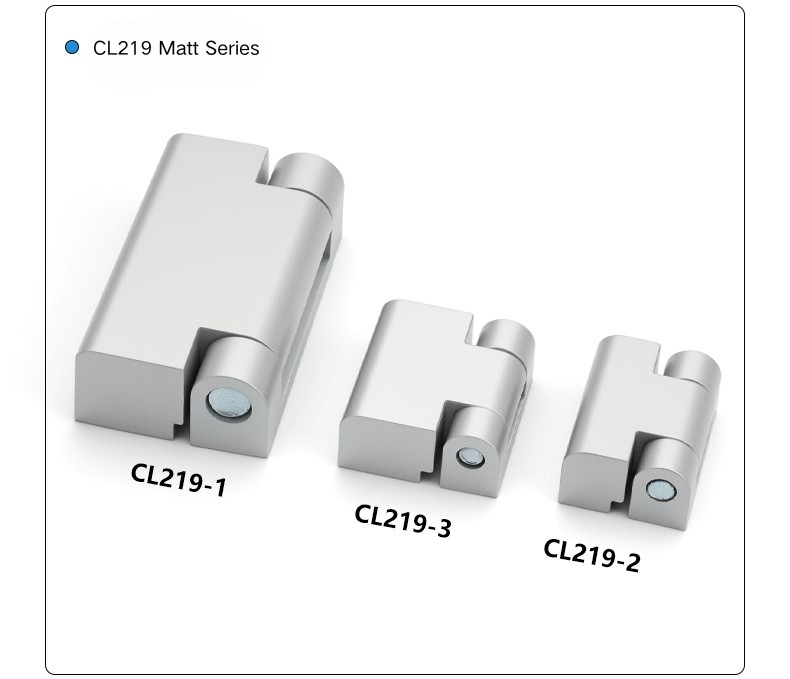

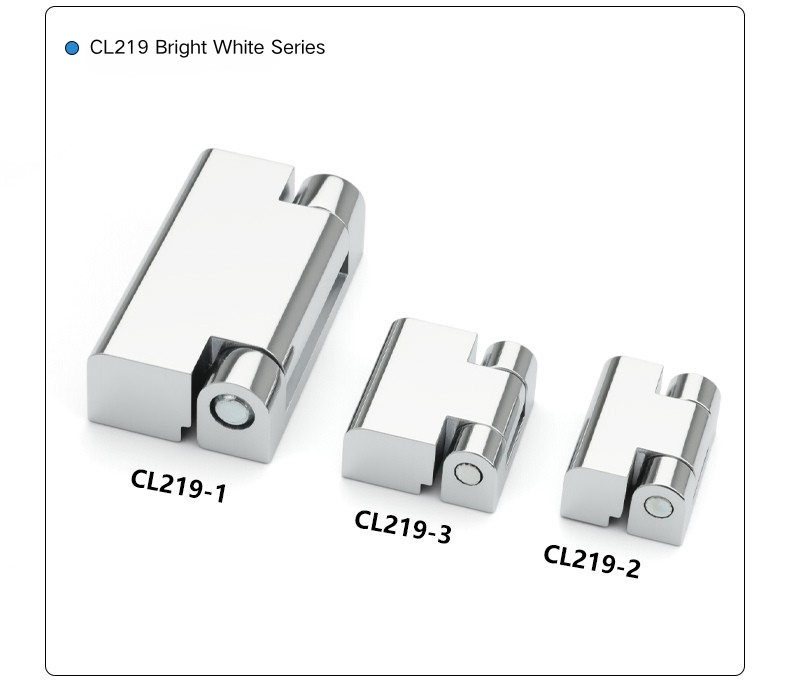

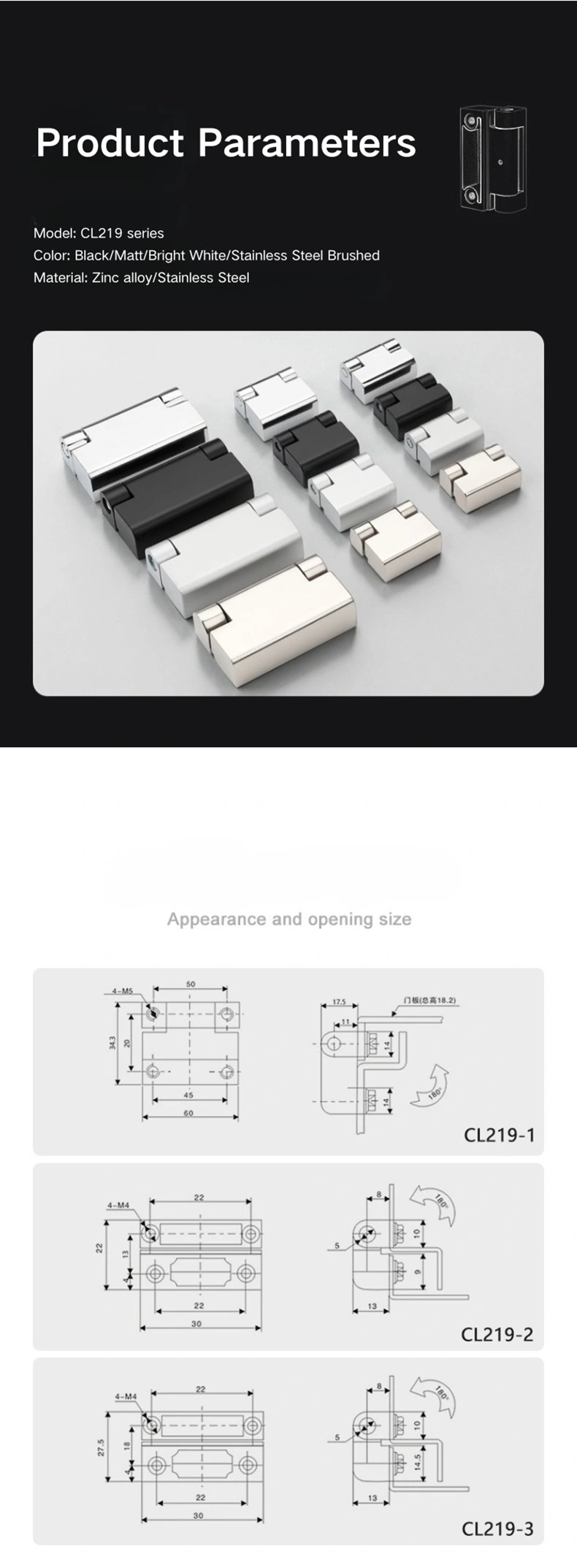

La bisagra montada en superficie para gabinete eléctrico está disponible en tres tamaños. El CL219-1 es el modelo más grande, con una superficie total de 60 × 34,3 mm, una extensión de hoja interior de 45 mm y cuatro tornillos de montaje M5. El CL219-2 es el más pequeño con 30 × 22 mm en total con un espacio interior de 22 mm y cuatro tornillos M4. El CL219-3 se encuentra entre los dos con 30 × 27,5 mm en total, también con un espacio interior de 22 mm y cuatro tornillos M4, un poco más alto que el CL219-2 pero que comparte el mismo ancho y tamaño de tornillo.

La elección entre modelos de bisagra montada en superficie para gabinete eléctrico se reduce al tamaño del panel de la puerta y a la carga que debe soportar la bisagra. El CL219-1 es la elección adecuada para puertas de gabinetes más grandes o pesadas; el CL219-2 se adapta a gabinetes más livianos y compactos; y el CL219-3 se ubica en el medio, ofreciendo un poco más de altura que el CL219-2 manteniendo el mismo ancho de huella. Los tres se abren a 180°.

Opciones de acabado y materiales

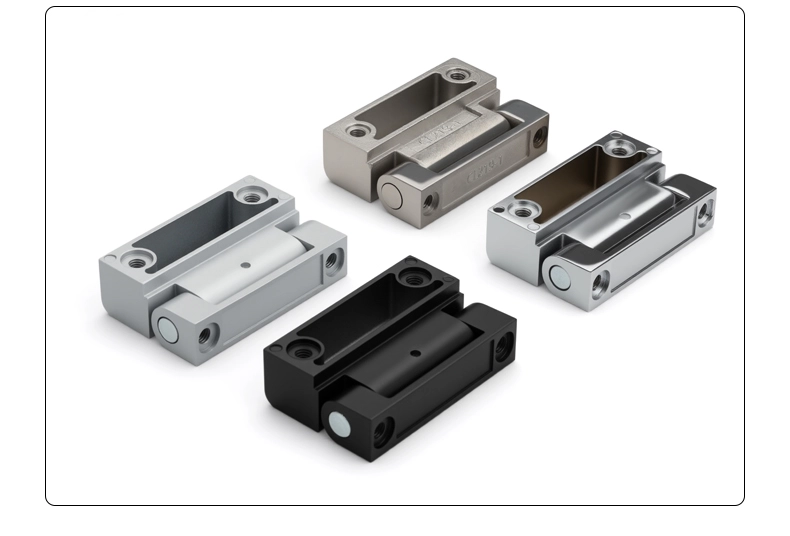

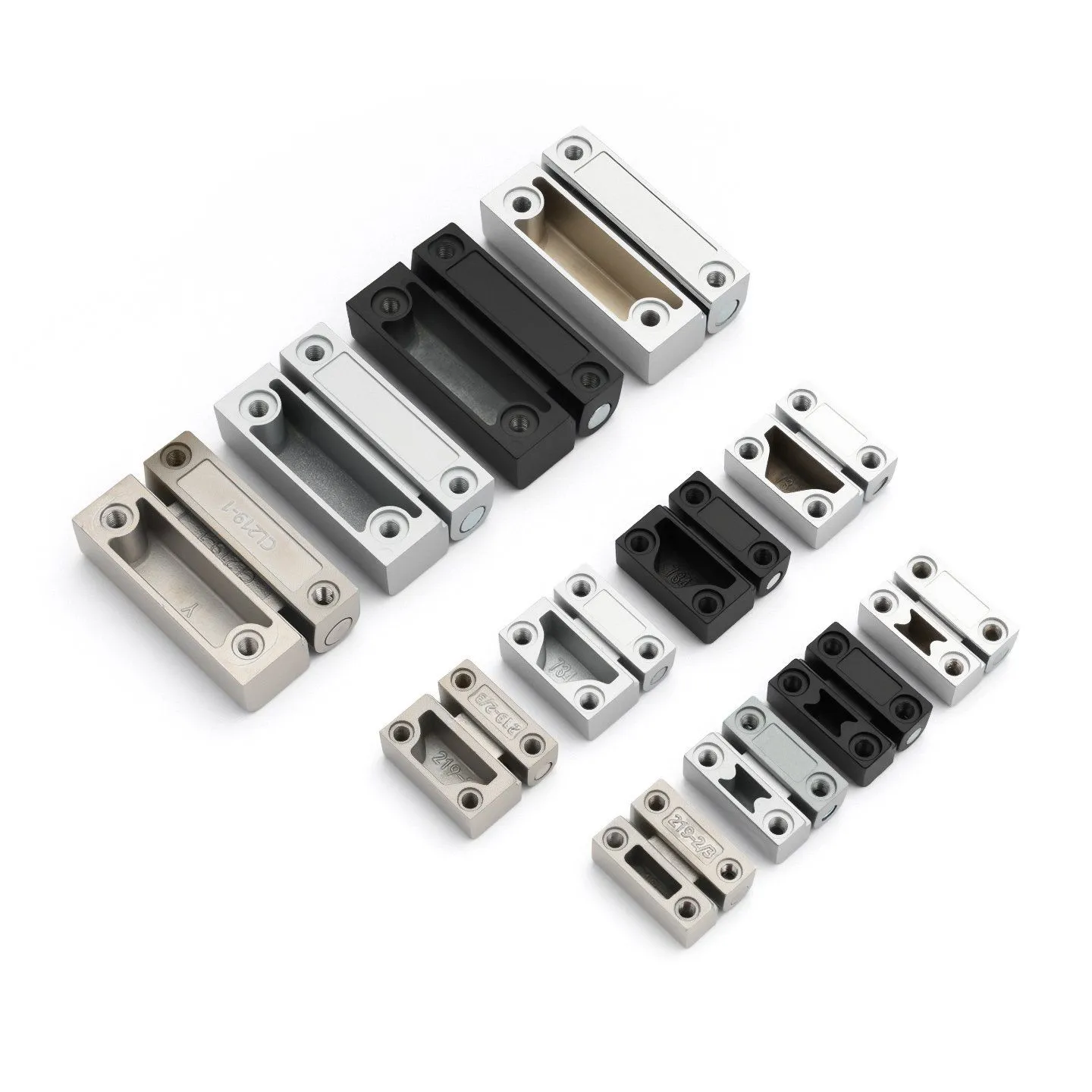

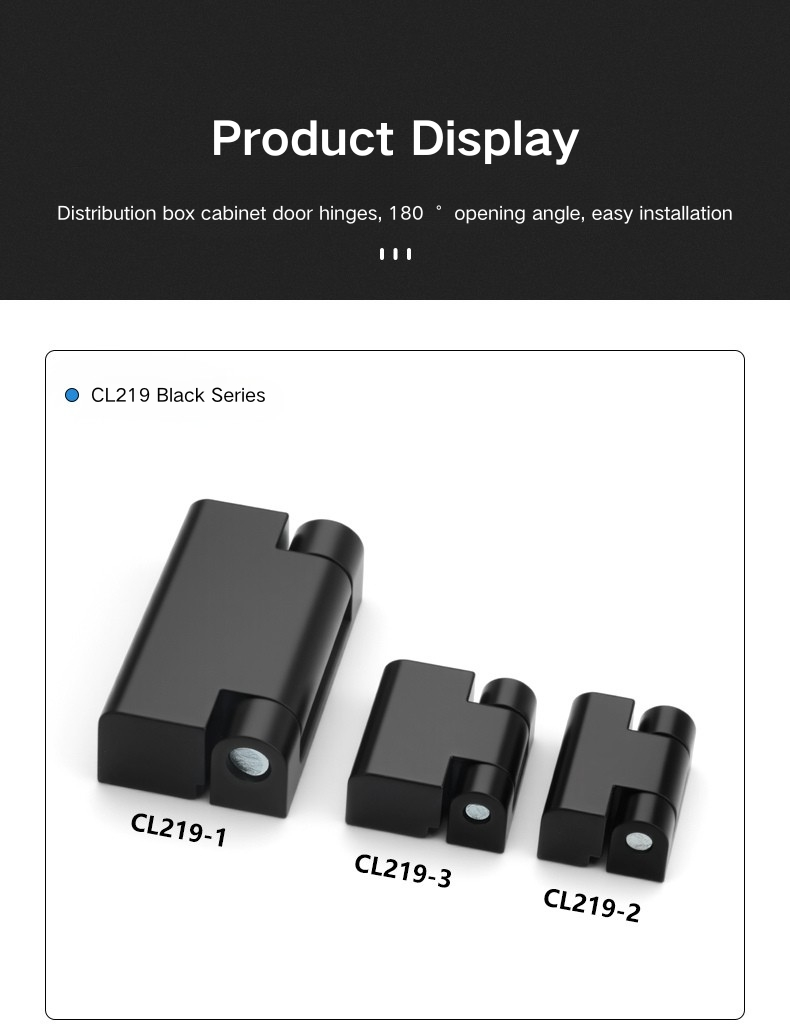

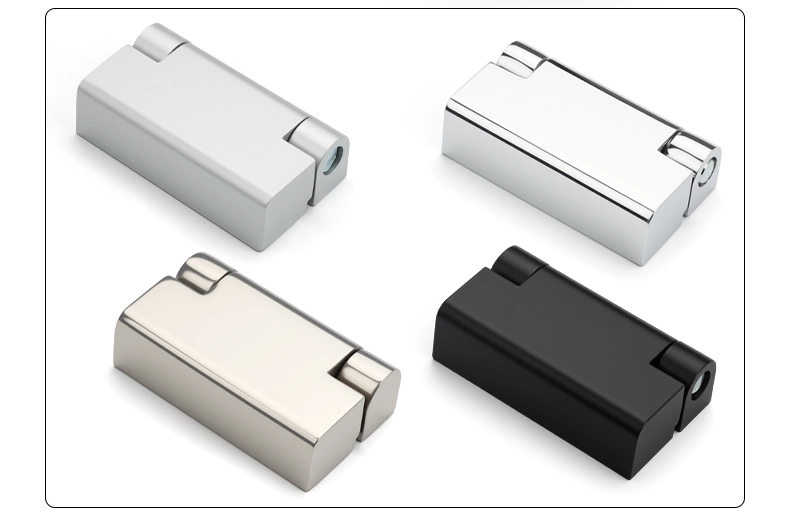

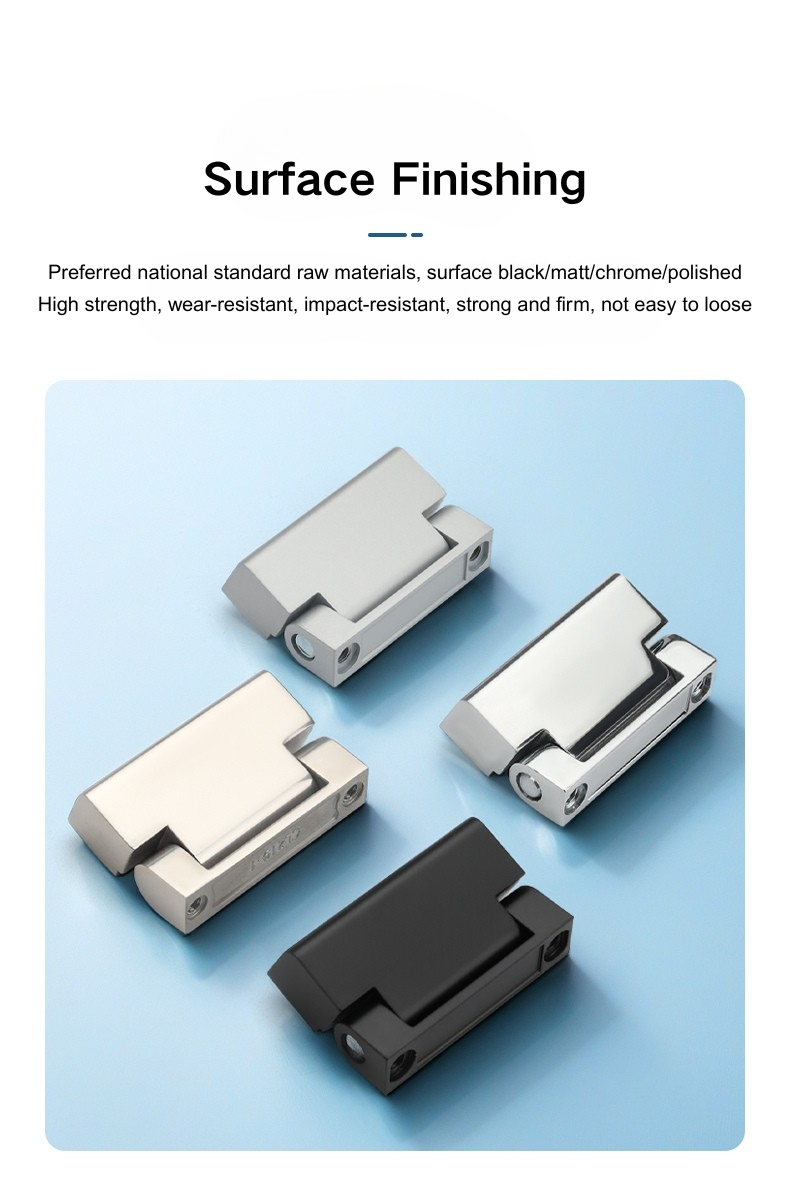

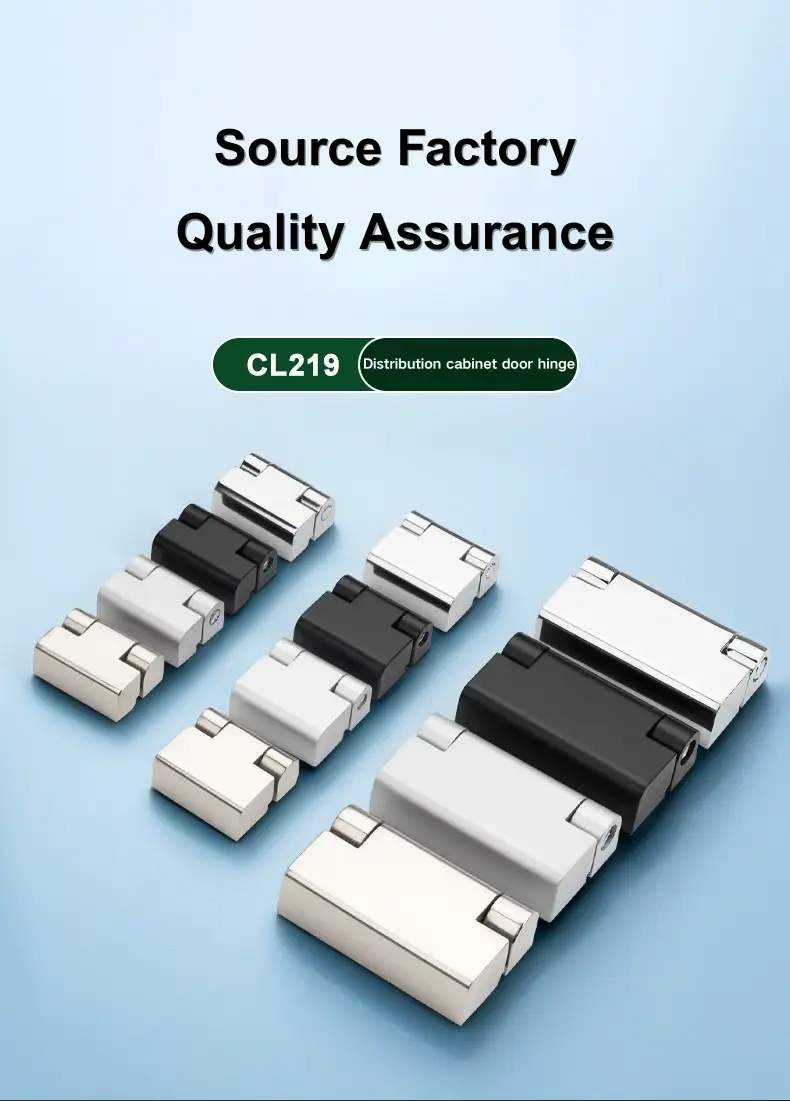

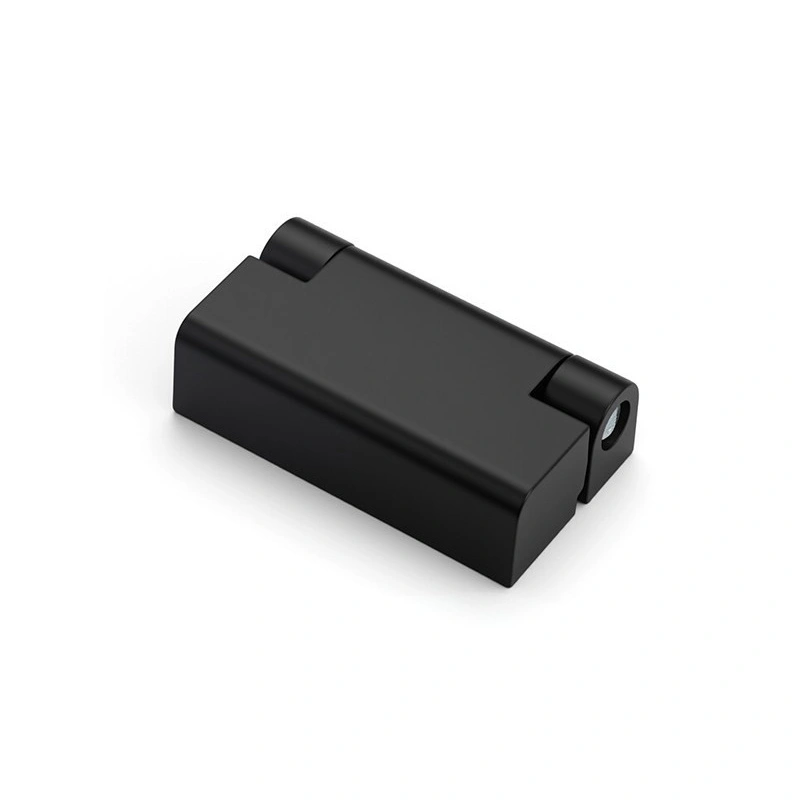

Cada modelo de bisagra montada en superficie para gabinete eléctrico se ofrece en cuatro variantes: aleación de zinc negro, aleación de zinc con acabado mate, aleación de zinc con cromo brillante y acero inoxidable con acabado de espejo. Las tres opciones de aleación de zinc brindan una variedad de apariencias de superficie para combinar con diferentes estéticas de gabinetes: negro para gabinetes oscuros o con recubrimiento en polvo, mate para una apariencia industrial de bajo brillo y cromo brillante para una apariencia pulida en paneles de especificaciones más altas.

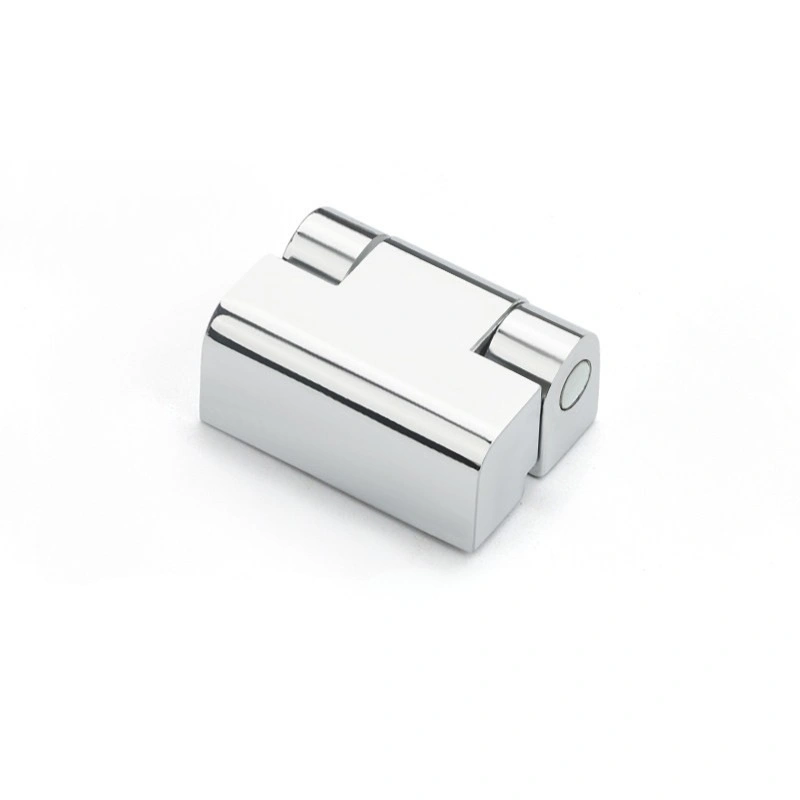

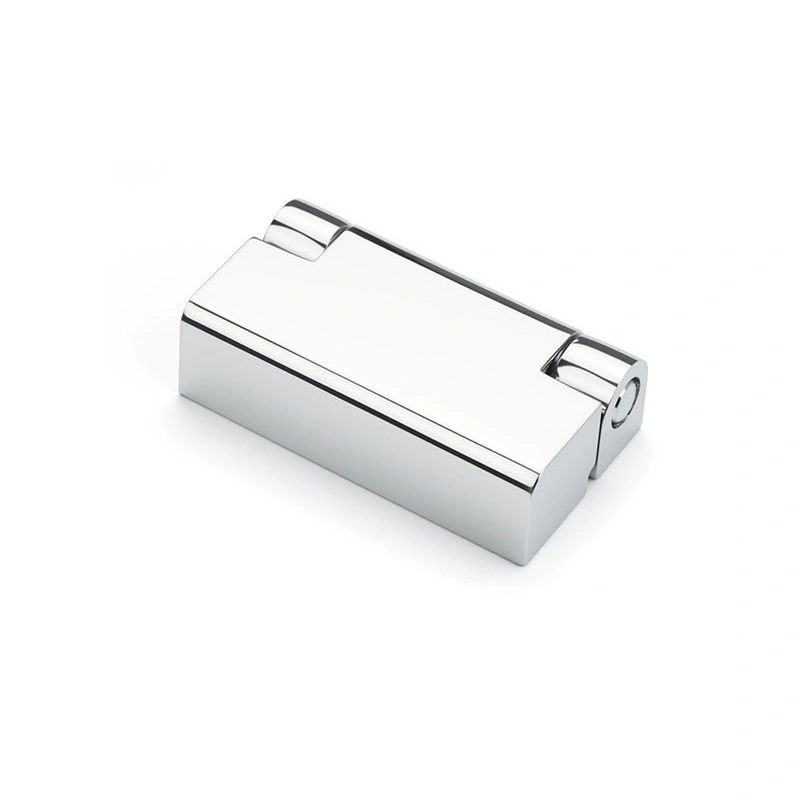

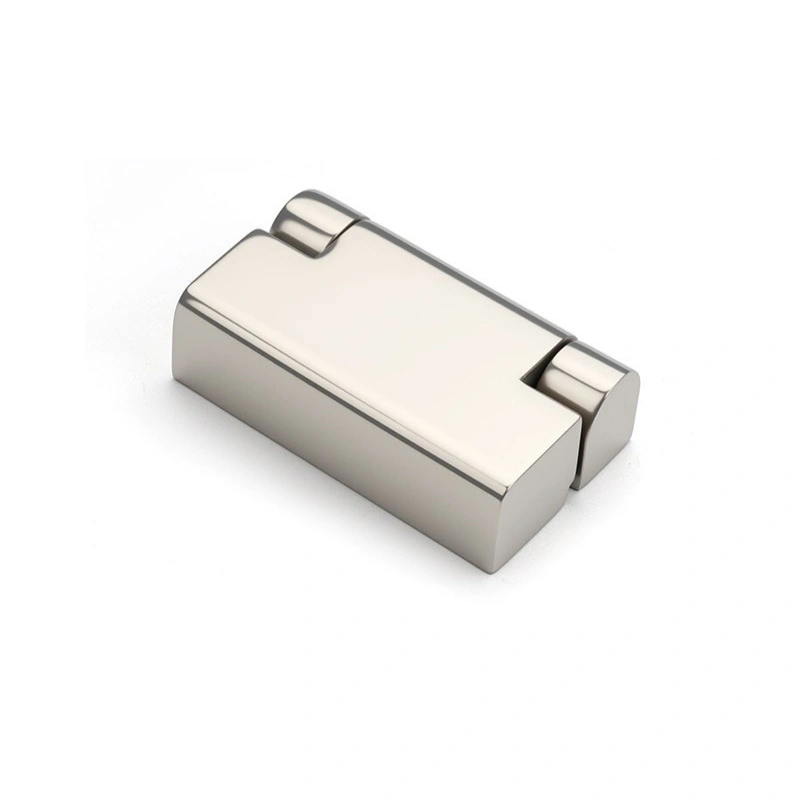

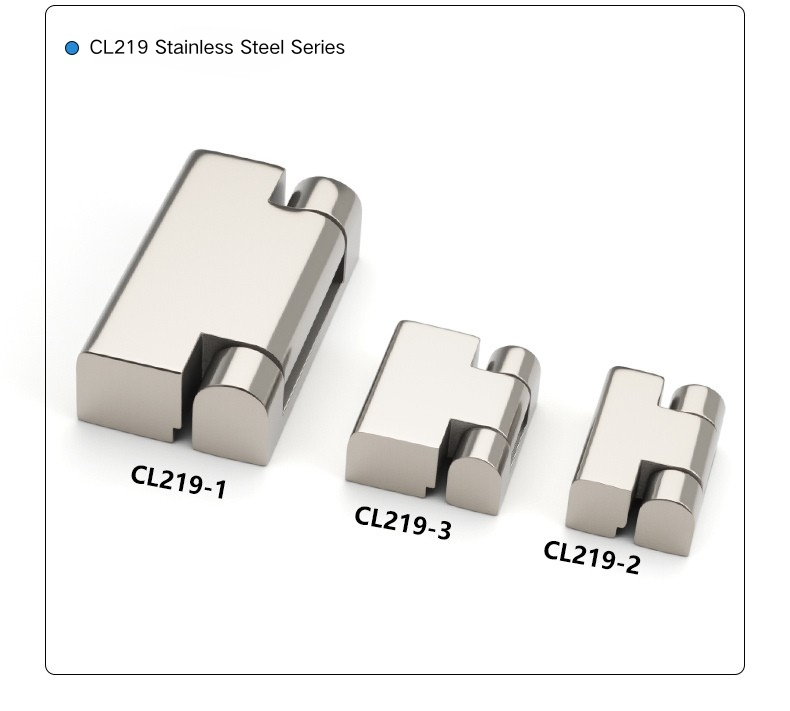

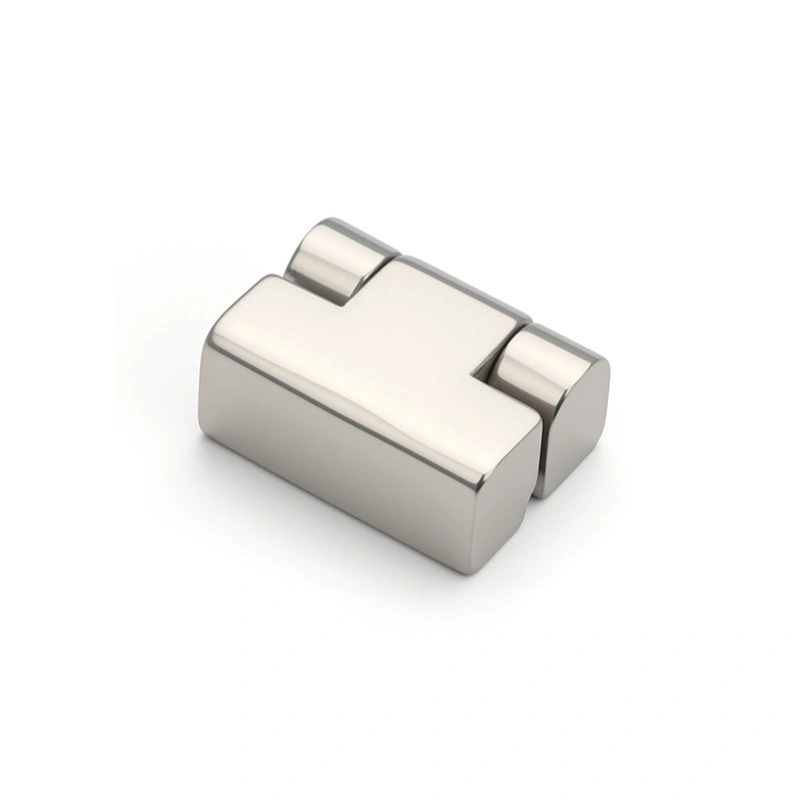

La versión de acero inoxidable de la bisagra montada en superficie para gabinete eléctrico utiliza pulido de espejo, lo que brinda una superficie reflectante y lisa en lugar de un acabado cepillado o satinado. Si el gabinete se va a colocar al aire libre, cerca de la costa o en cualquier lugar donde la humedad sea un factor habitual, la versión con acabado de espejo de acero inoxidable es la elección más sensata: las opciones de aleación de zinc están bien en interiores, pero no resistirán tan bien en condiciones húmedas o saladas con el tiempo. Para aplicaciones de gabinetes interiores estándar, cualquiera de los acabados de aleación de zinc se mantendrá bien en condiciones normales.

Control de ángulo de apertura y puerta

Los tres modelos de bisagra montada en superficie para gabinete eléctrico se abren a 180°, lo que permite que la puerta del gabinete gire completamente contra el panel o la pared adyacente. El giro de 180° es útil en lugares más estrechos donde una puerta que solo se abre parcialmente obstaculizaría el acceso al interior o el trabajo con equipos cercanos. En cuanto al diseño de montaje en superficie, la bisagra se ubica en la cara exterior tanto de la puerta como del marco; es visible cuando la puerta está cerrada, pero eso también significa que la instalación es simple y la bisagra es fácil de revisar o cambiar más tarde sin tener que desmontar la puerta. Esto hace que la instalación sea sencilla (no se necesita preparación de recorrido o corte) y también facilita la inspección o reemplazo de la bisagra sin desmontar el panel de la puerta.

Preguntas frecuentes

P1: ¿Qué tamaños están disponibles en la serie CL219?

La serie CL219 incluye tres modelos. CL219-1 es el más grande con 60 × 34,3 mm en total; CL219-3 es de tamaño mediano con 30 × 27,5 mm; y CL219-2 es el más pequeño con 30 × 22 mm. Los tres comparten el mismo diseño básico y un ángulo de apertura de 180°.

P2: ¿Qué tamaños de tornillos se utilizan para el montaje?

El CL219-1 utiliza cuatro tornillos M5 para el montaje. Tanto el CL219-2 como el CL219-3 utilizan cuatro tornillos M4. La longitud del tornillo debe seleccionarse según el panel de la puerta y el grosor del marco.

P3: ¿Qué opciones de acabado están disponibles?

Cada modelo CL219 viene en aleación de zinc negro, aleación de zinc mate, aleación de zinc cromado brillante y acero inoxidable con acabado de espejo. Las opciones de aleación de zinc se adaptan a aplicaciones de gabinetes de interior; El acabado de espejo de acero inoxidable es mejor para ambientes exteriores o con mucha humedad.

P4: ¿Cuál es el ángulo de apertura de la bisagra del gabinete CL219?

Los tres modelos CL219 se abren a 180°, lo que permite que la puerta se abra completamente. Esto es útil en instalaciones donde se necesita espacio libre completo para la puerta o donde el espacio alrededor del gabinete es limitado.

P5: ¿Se trata de una bisagra oculta o montada en superficie?

La CL219 es una bisagra de montaje en superficie. Se asienta en la cara exterior de la puerta y el marco en lugar de estar empotrado u oculto. Esto simplifica la instalación, ya que no se requieren cortes ni recorridos y la bisagra permanece accesible para inspección o reemplazo después de la instalación.

P6: ¿La versión de acero inoxidable es adecuada para recintos exteriores?

Sí. El CL219 de acero inoxidable con acabado de espejo utiliza material de grado 304 resistente a la corrosión y es adecuado para aparamenta exterior, ambientes costeros o cualquier instalación donde el gabinete esté expuesto a la humedad con el tiempo.

P7: ¿Cómo elijo entre CL219-1, CL219-2 y CL219-3?

Seleccione según el tamaño y el peso del panel de su puerta. CL219-1 es el más grande y se adapta a puertas más pesadas o más grandes. CL219-2 es el más pequeño y funciona bien en gabinetes compactos o livianos. CL219-3 es de tamaño mediano y se ubica entre los dos en dimensiones y capacidad de carga.
