Bisagra de acero inoxidable completamente oculta

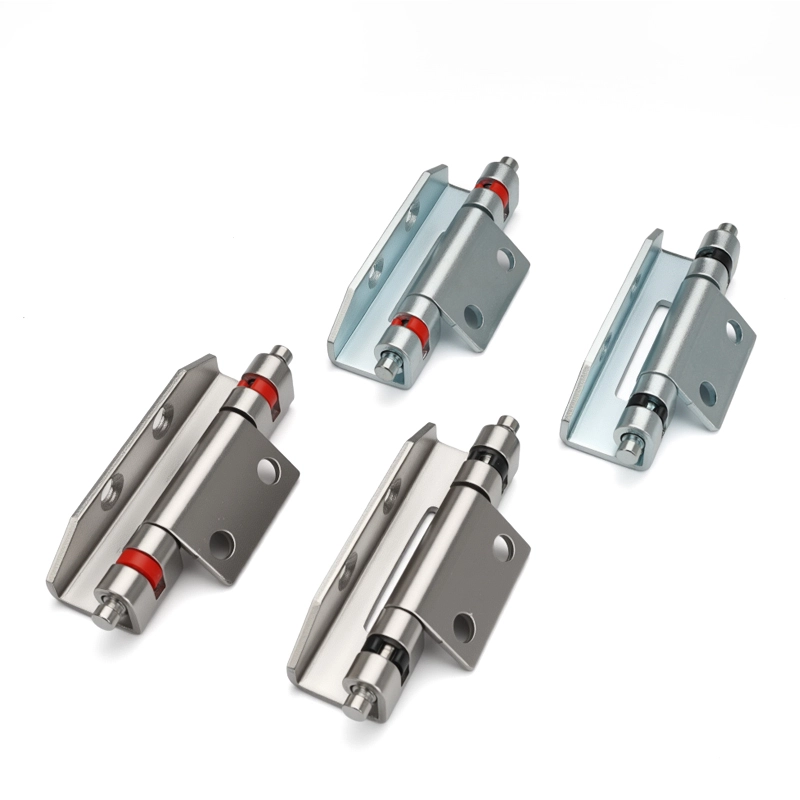

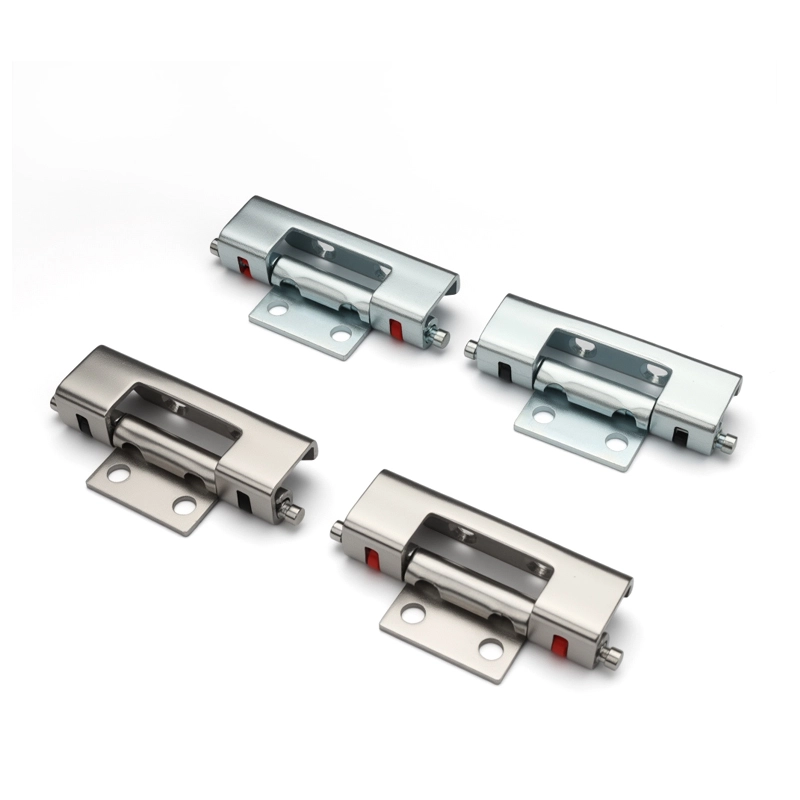

Para aquellos que compran al por mayor bisagras para gabinetes ocultas de Yitai Lock, la bisagra de acero inoxidable totalmente oculta CL138 cubre cuatro variantes en dos materiales y dos colores de abrazadera. Las versiones de acero inoxidable son la elección natural para gabinetes en ambientes húmedos o corrosivos, mientras que las opciones de acero al carbono funcionan bien para construcciones de gabinetes de distribución interiores estándar. El color de la abrazadera (negro o rojo) es una distinción visual más que funcional, por lo que la selección se reduce a la preferencia o a la combinación de herrajes del gabinete existentes.

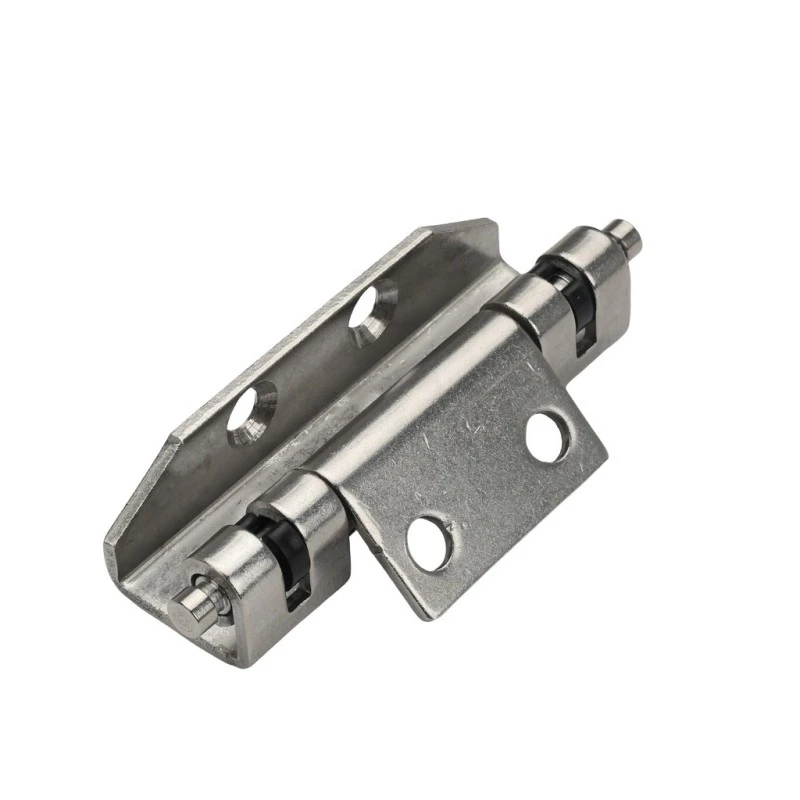

Estructura y dimensiones

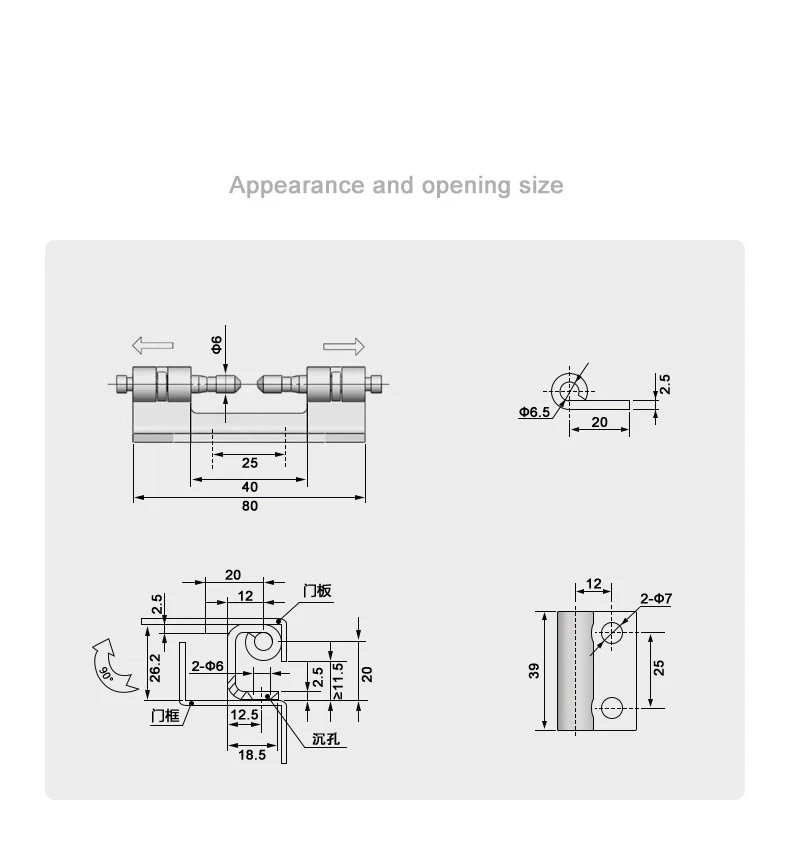

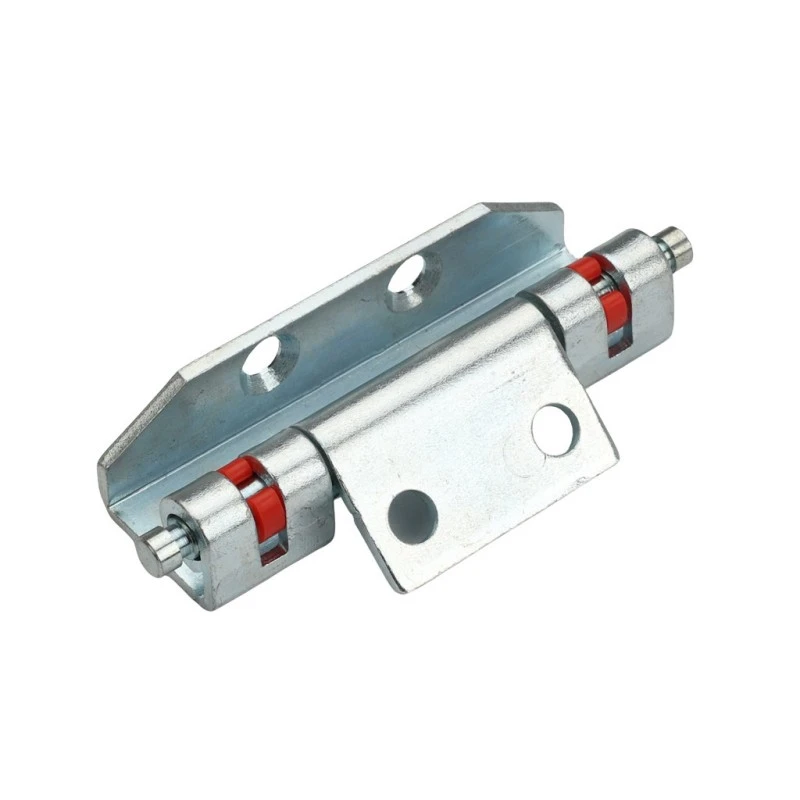

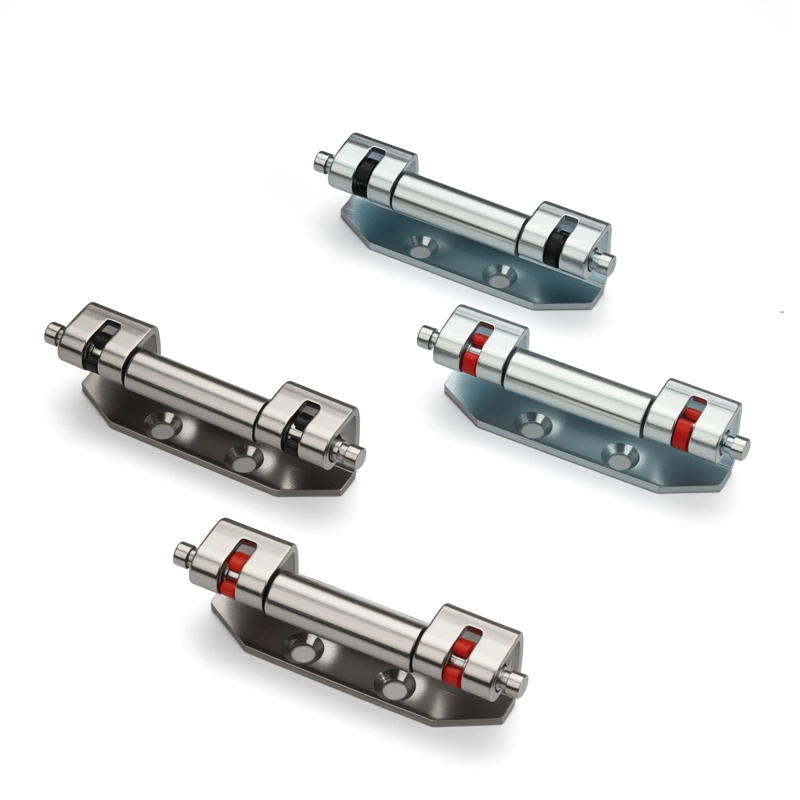

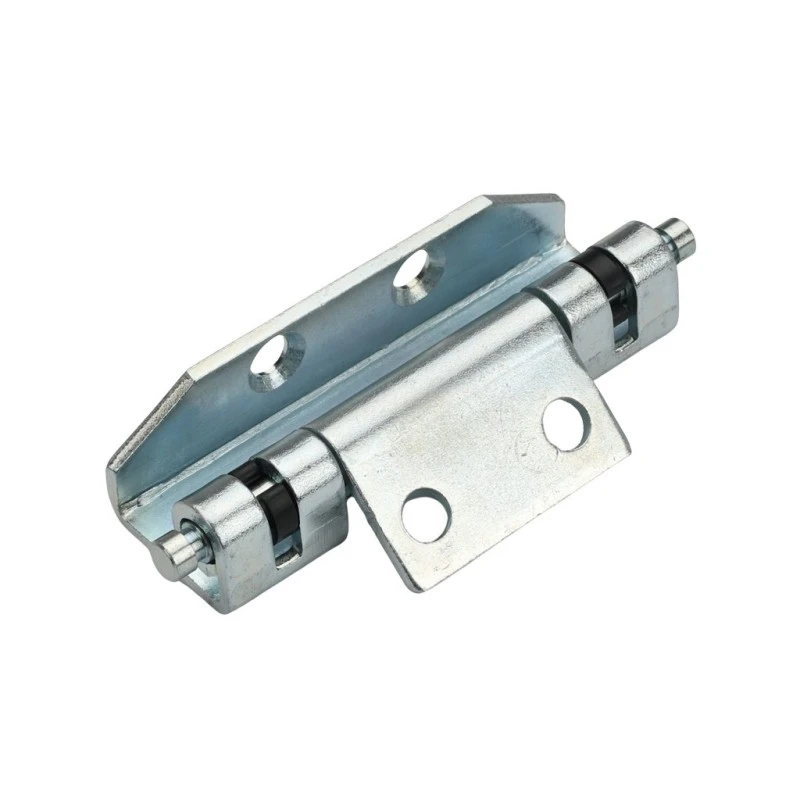

La bisagra de acero inoxidable totalmente oculta tiene una longitud total de 80 mm, con un cuerpo de bisagra de 40 mm y un espacio interior de 25 mm entre los dos extremos del cilindro. El diámetro del cilindro es Φ6 mm y cada una de las dos secciones del cilindro se extiende hacia afuera desde el cuerpo central, lo que le da a la bisagra su característico perfil de mancuerna. El conjunto de abrazadera se ubica en los extremos del cilindro y es lo que mantiene la bisagra enganchada con el canal del marco de la puerta.

La placa de montaje de la bisagra de acero inoxidable totalmente oculta mide 39 mm de alto y 25 mm de ancho, con dos orificios de montaje de Φ7 mm espaciados a 12 mm del borde. El lado del marco muestra una profundidad total de 18,5 mm con una base de 12,5 mm, dos orificios para barril de Φ6 mm y un hueco avellanado de ≥11,5 mm. El pasador de sujeción de Φ6,5 mm se asienta 2,5 mm por encima de la cara de la hoja con una longitud de enganche de 20 mm.

Instalación y montaje

La bisagra de acero inoxidable totalmente oculta se instala mediante soldadura: la placa de montaje se suelda al panel de la puerta y el cuerpo de la bisagra se acopla al canal del marco durante el montaje. La apertura de 90° significa que la puerta gira en ángulo recto desde la cara del gabinete, lo que cubre los requisitos de acceso estándar para la mayoría de las configuraciones de gabinetes de distribución y control.

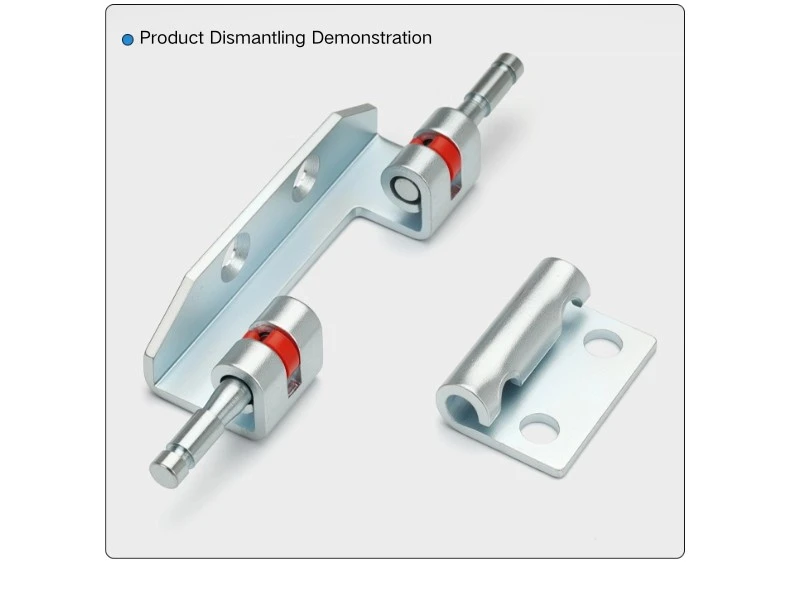

Una vez soldada, la bisagra de acero inoxidable totalmente oculta queda empotrada dentro del perfil del marco, de modo que el conjunto del cilindro y la abrazadera quedan ocultos desde el exterior. El mecanismo de abrazadera en cada extremo del cilindro bloquea la bisagra en el canal del marco y se puede soltar para retirar la puerta cuando sea necesario. Este encaje oculto también es lo que hace que la bisagra sea compatible con los sistemas de marcos de armarios de Rittal, donde la geometría del canal se adapta a este tipo de montaje de bisagra empotrado.

Opciones de materiales y abrazaderas

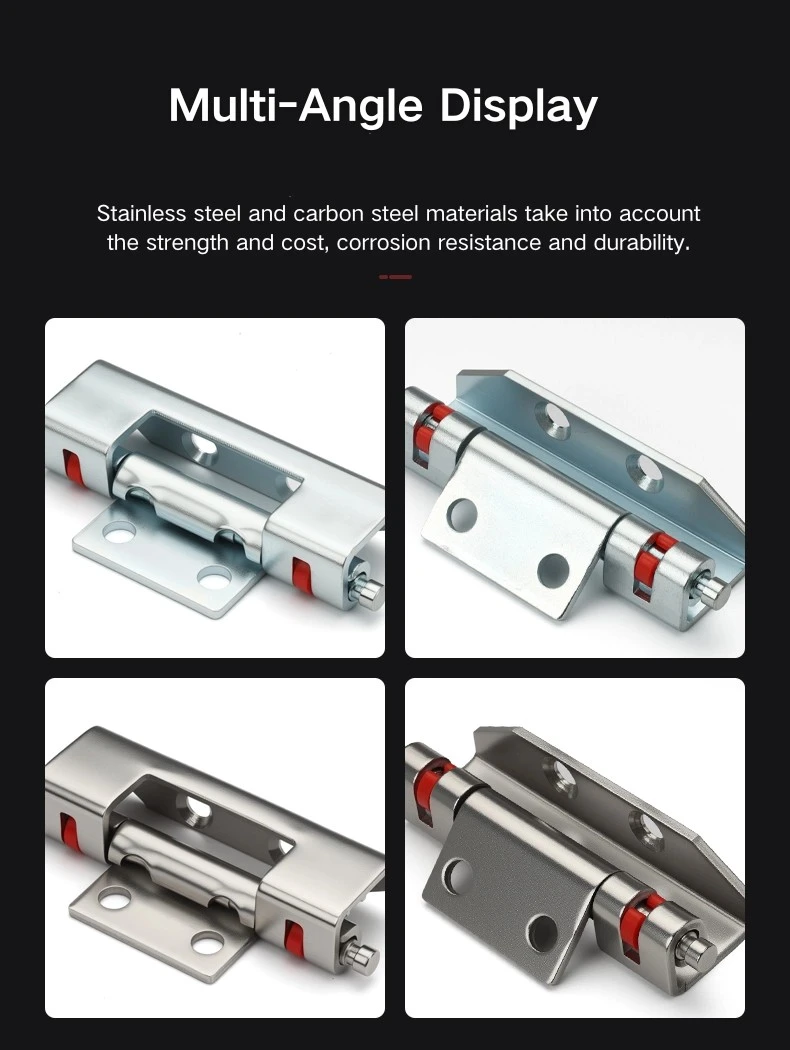

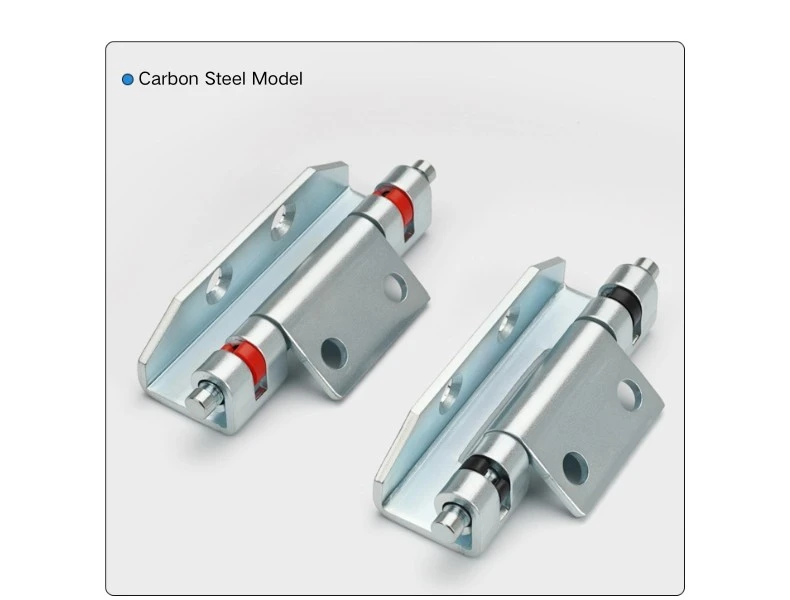

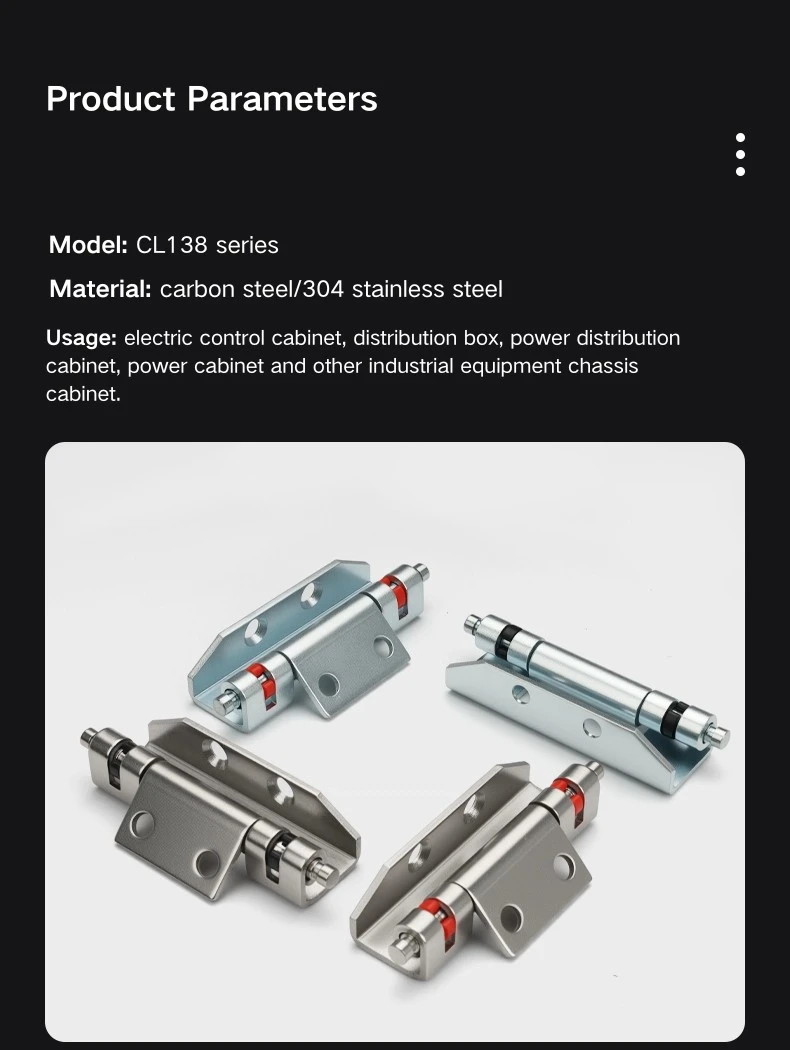

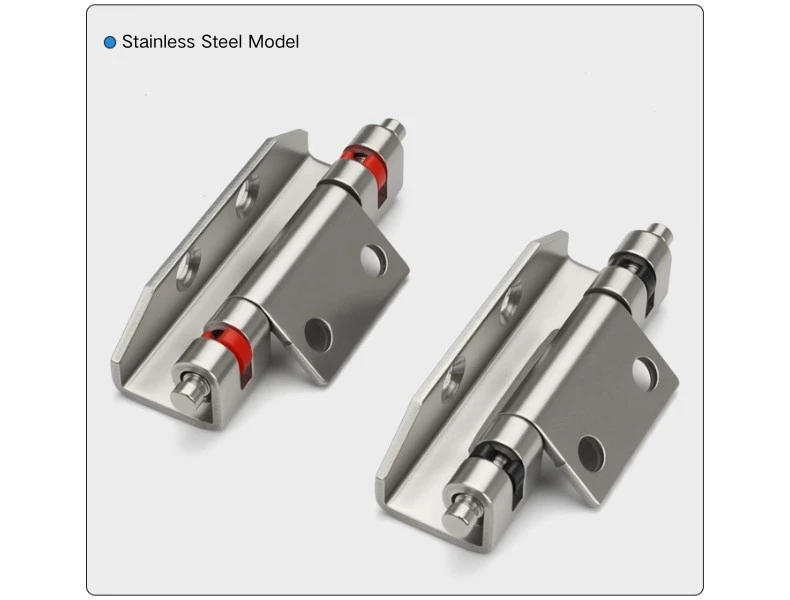

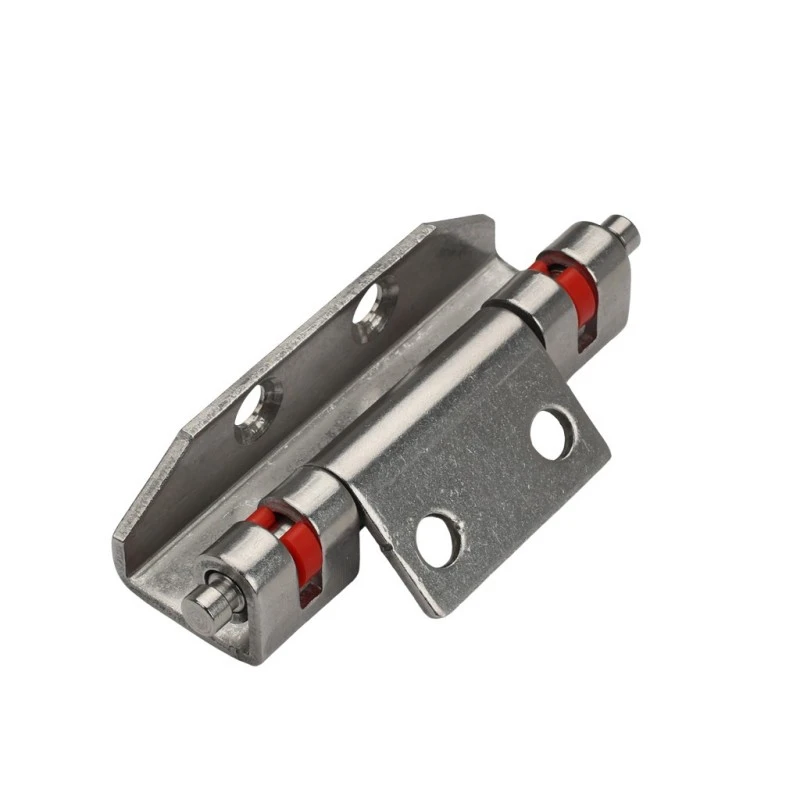

La bisagra de acero inoxidable totalmente oculta está disponible en acero al carbono y acero inoxidable, con abrazadera de color negro o rojo en ambos materiales: cuatro variantes en total. La versión de acero inoxidable es la mejor opción para gabinetes en espacios húmedos, instalaciones al aire libre o ambientes donde la resistencia a la corrosión es importante con el tiempo. El acero al carbono se adapta a aplicaciones de gabinetes interiores secos donde los requisitos de acabado son más estándar.

El color de la abrazadera de la bisagra de acero inoxidable totalmente oculta (negro o rojo) es una distinción cosmética sin diferencia en el material o la capacidad de carga entre las dos. Las abrazaderas rojas a veces se utilizan como indicador visual en líneas de gabinetes específicas o para diferenciar las posiciones de las bisagras en gabinetes de varias puertas; Las abrazaderas negras son el valor predeterminado más común. De cualquier manera, el rendimiento es idéntico.

Escenarios de aplicación

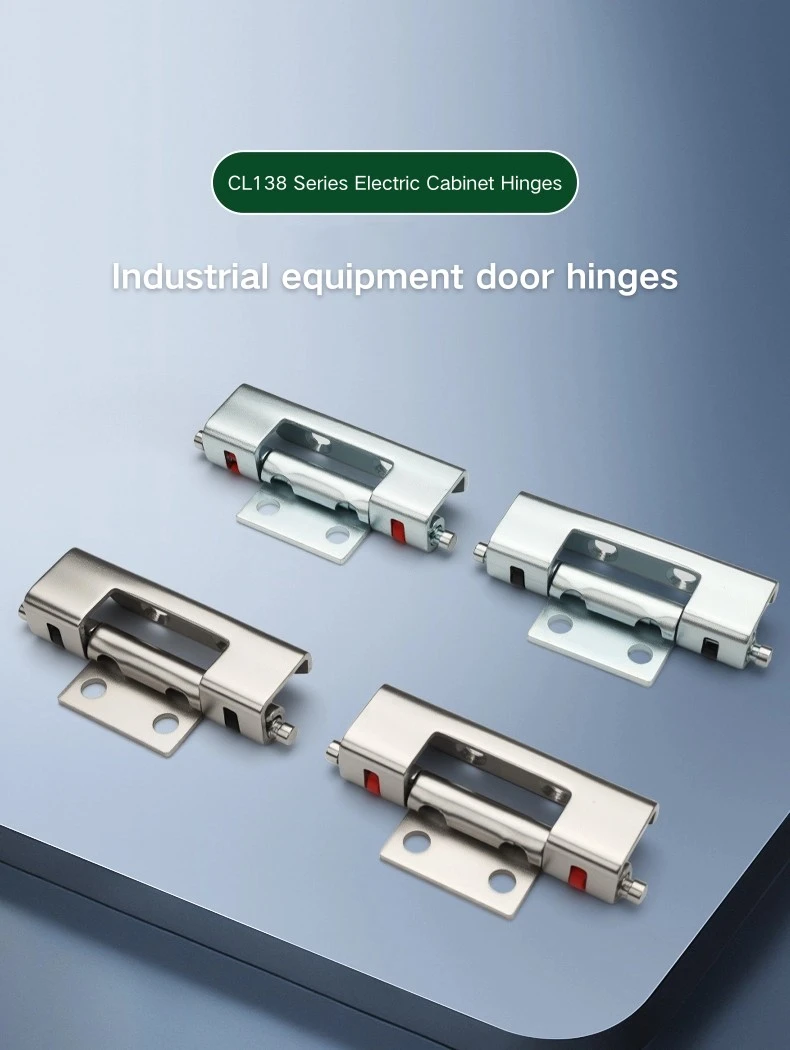

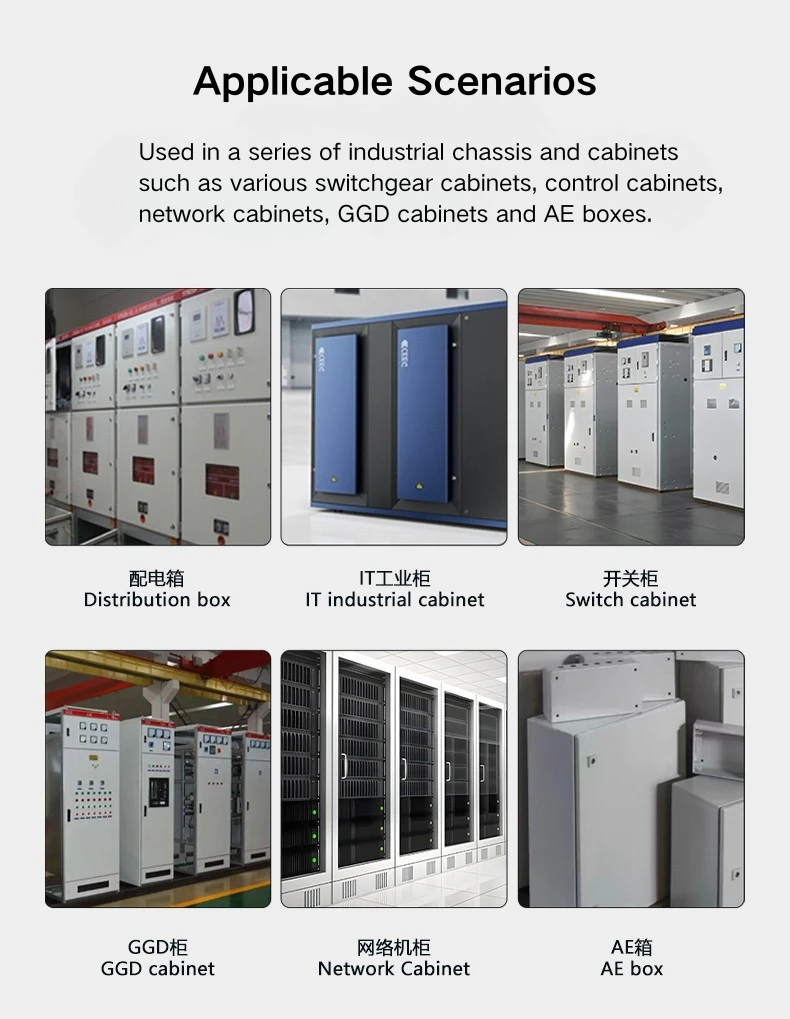

La bisagra de acero inoxidable completamente oculta se utiliza en gabinetes de distribución, gabinetes de equipos de control y paneles de interruptores donde se necesita una puerta exterior al ras y sin herrajes. El perfil completamente oculto mantiene la bisagra fuera de la vista cuando la puerta está cerrada, lo que es adecuado para gabinetes instalados en ubicaciones visibles (salas de servidores, salas de control o espacios de servicios públicos) donde los herrajes de bisagra expuestos lucirían fuera de lugar.

La compatibilidad con los marcos de gabinetes de Rittal hace que la bisagra de acero inoxidable totalmente oculta sea una opción sencilla para fabricantes o integradores que ya trabajan con ese sistema de marco. La variante de acero inoxidable maneja los requisitos de corrosión de gabinetes exteriores o de alta humedad, y la opción de acero al carbono cubre la mayor parte de los gabinetes de distribución interiores estándar donde el costo y las condiciones ambientales son moderados.

Preguntas frecuentes

P1: ¿Qué variantes están disponibles para el CL138?

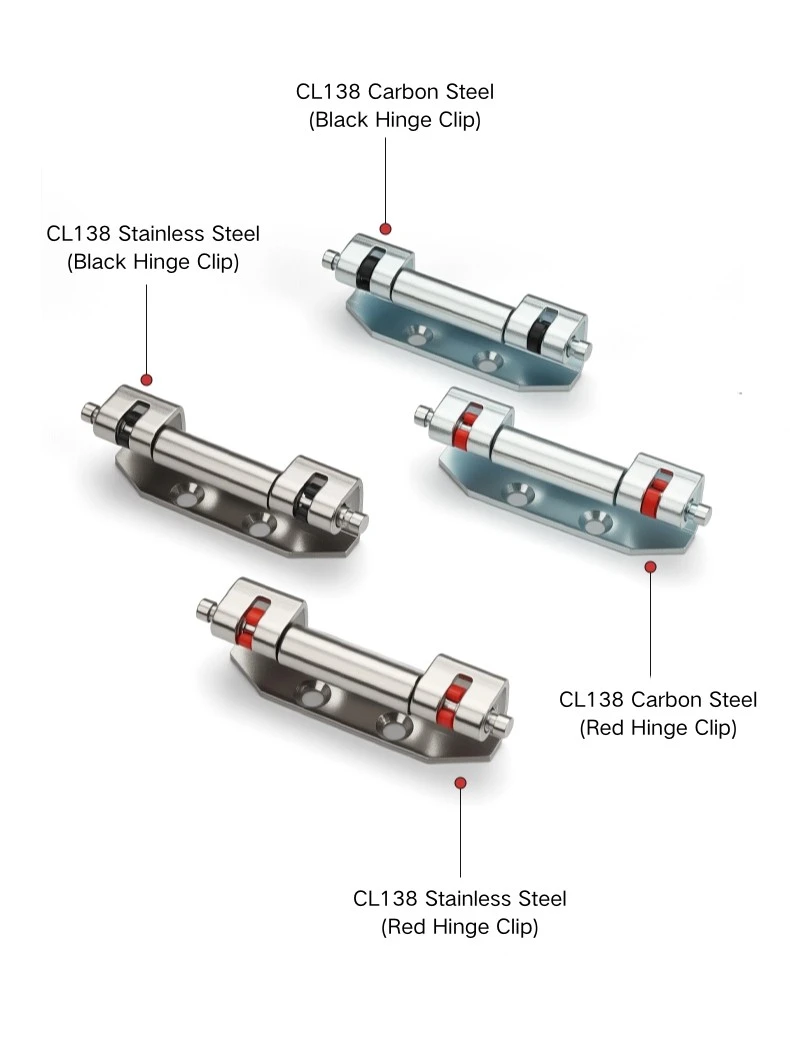

El CL138 viene en cuatro variantes: acero al carbono con abrazadera negra, acero al carbono con abrazadera roja, acero inoxidable con abrazadera negra y acero inoxidable con abrazadera roja. El color de la abrazadera es sólo cosmético: no existe diferencia funcional entre el negro y el rojo.

P2: ¿Cuál es el ángulo de apertura del CL138?

La bisagra oculta CL138 se abre a 90°, lo que cubre los requisitos de acceso estándar para puertas de gabinetes de distribución y gabinetes de control.

P3: ¿Cómo se instala el CL138?

El CL138 está soldado: la placa de montaje se suelda al panel de la puerta durante la fabricación del gabinete y el cuerpo de la bisagra se acopla al canal del marco. No hay opción de montaje con tornillos para este modelo.

P4: ¿El CL138 es compatible con los gabinetes Rittal?

Sí, la bisagra oculta CL138 es compatible con las estructuras de armarios Rittal. La geometría del canal de bisagra se adapta al perfil del marco de Rittal.

P5: ¿Qué indican los colores de las abrazaderas?

Las abrazaderas negras y rojas son solo variantes de color: el material y la capacidad de carga son los mismos para ambas. El rojo se utiliza a veces como indicador visual para diferenciar las posiciones de las bisagras o las líneas de los gabinetes; El negro es la opción predeterminada más común.

P6: ¿Qué material debo elegir para los cerramientos exteriores?

La versión de acero inoxidable del CL138 es la elección correcta para recintos exteriores, ambientes húmedos o instalaciones donde la resistencia a la corrosión es un requisito a largo plazo. El acero al carbono se adapta a aplicaciones de gabinetes de distribución interiores estándar.
