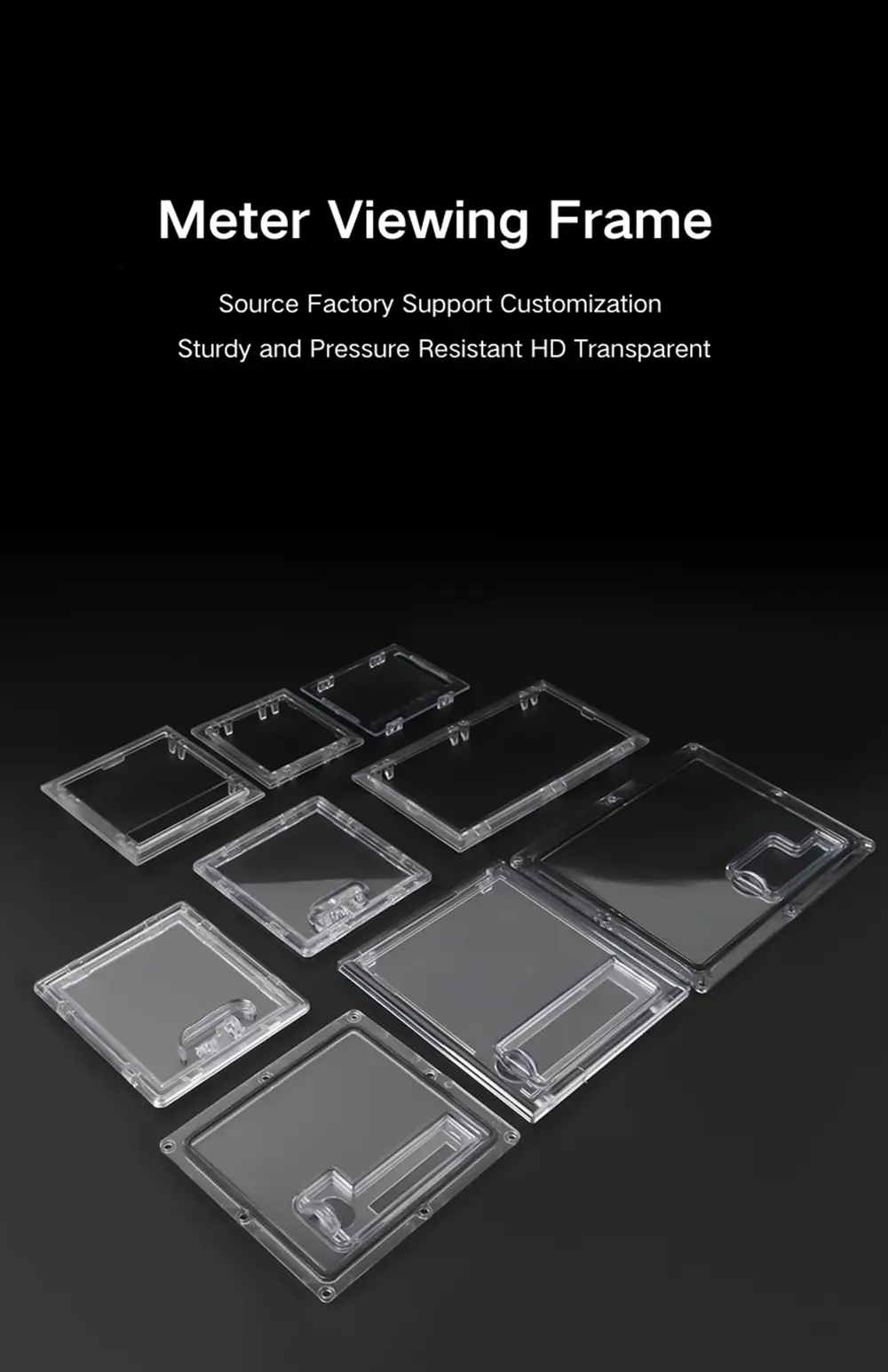

Panel de visualización del medidor

Los constructores de gabinetes eléctricos prefieren paneles al por mayor de Yitai Lock para consistencia. El panel de visualización del medidor está diseñado con materiales y estructuras especiales para monitorear el estado operativo del equipo dentro del gabinete de una manera segura e intuitiva, bajo la premisa de garantizar la seguridad de los operadores.

Tipos de materiales

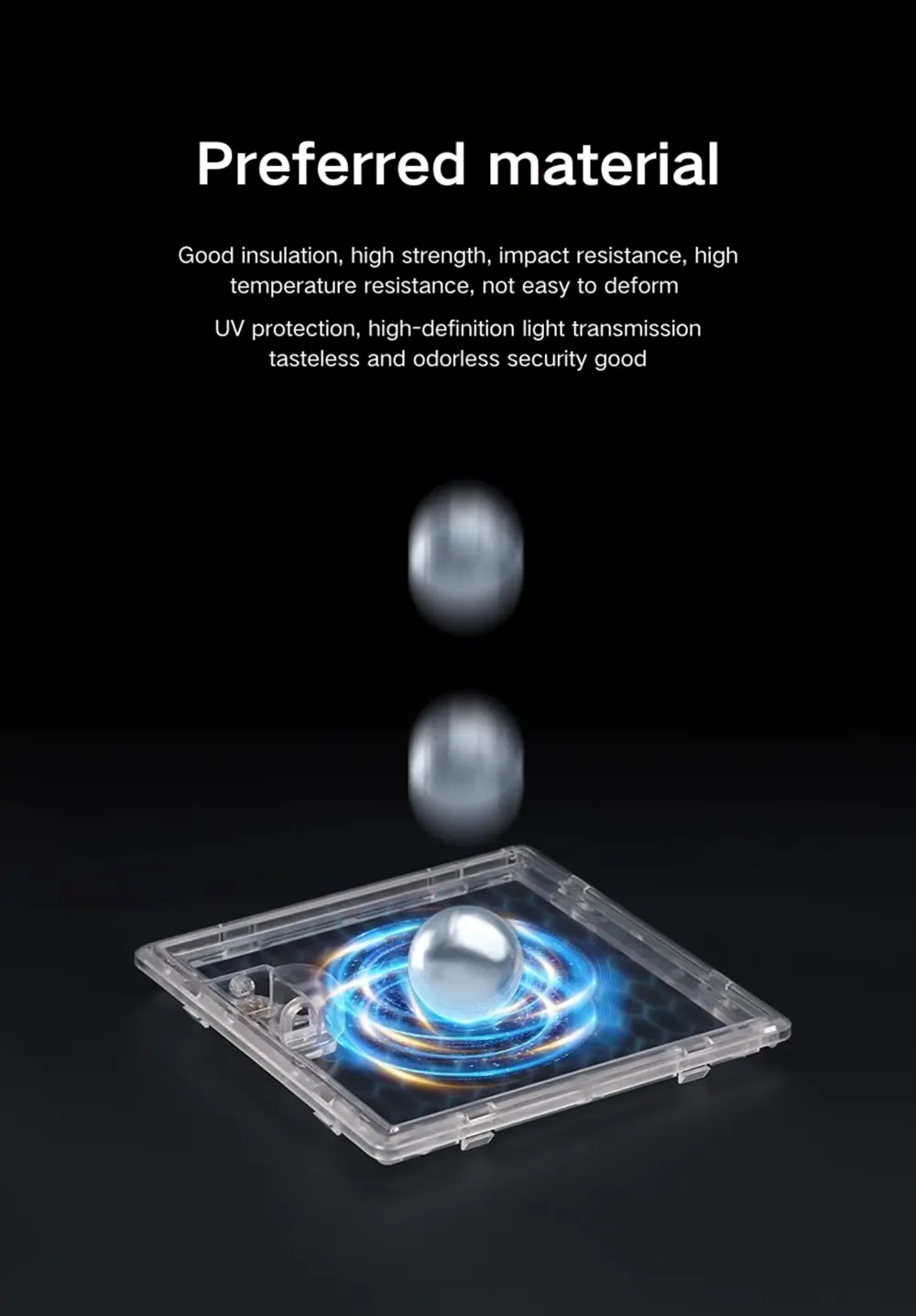

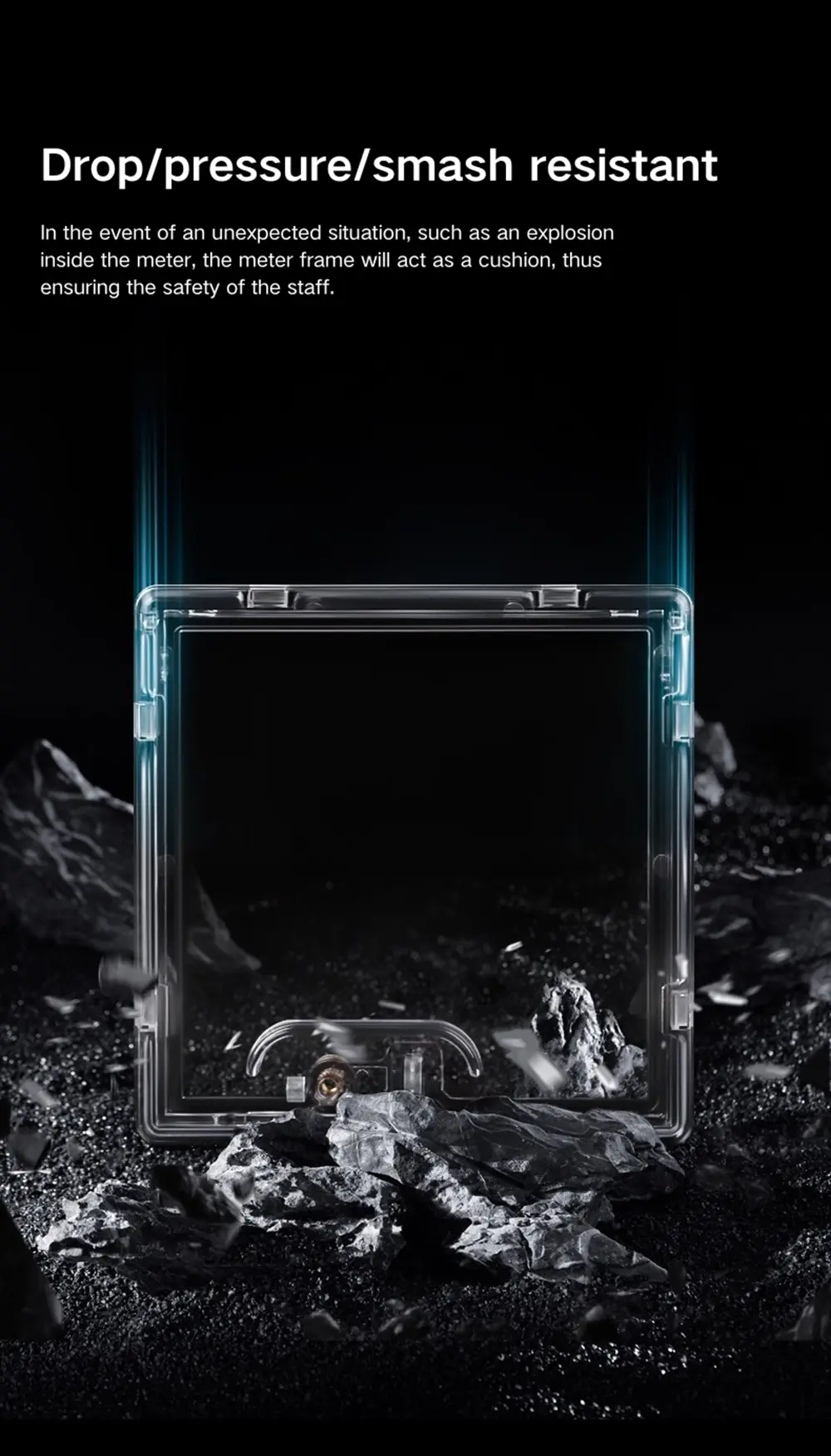

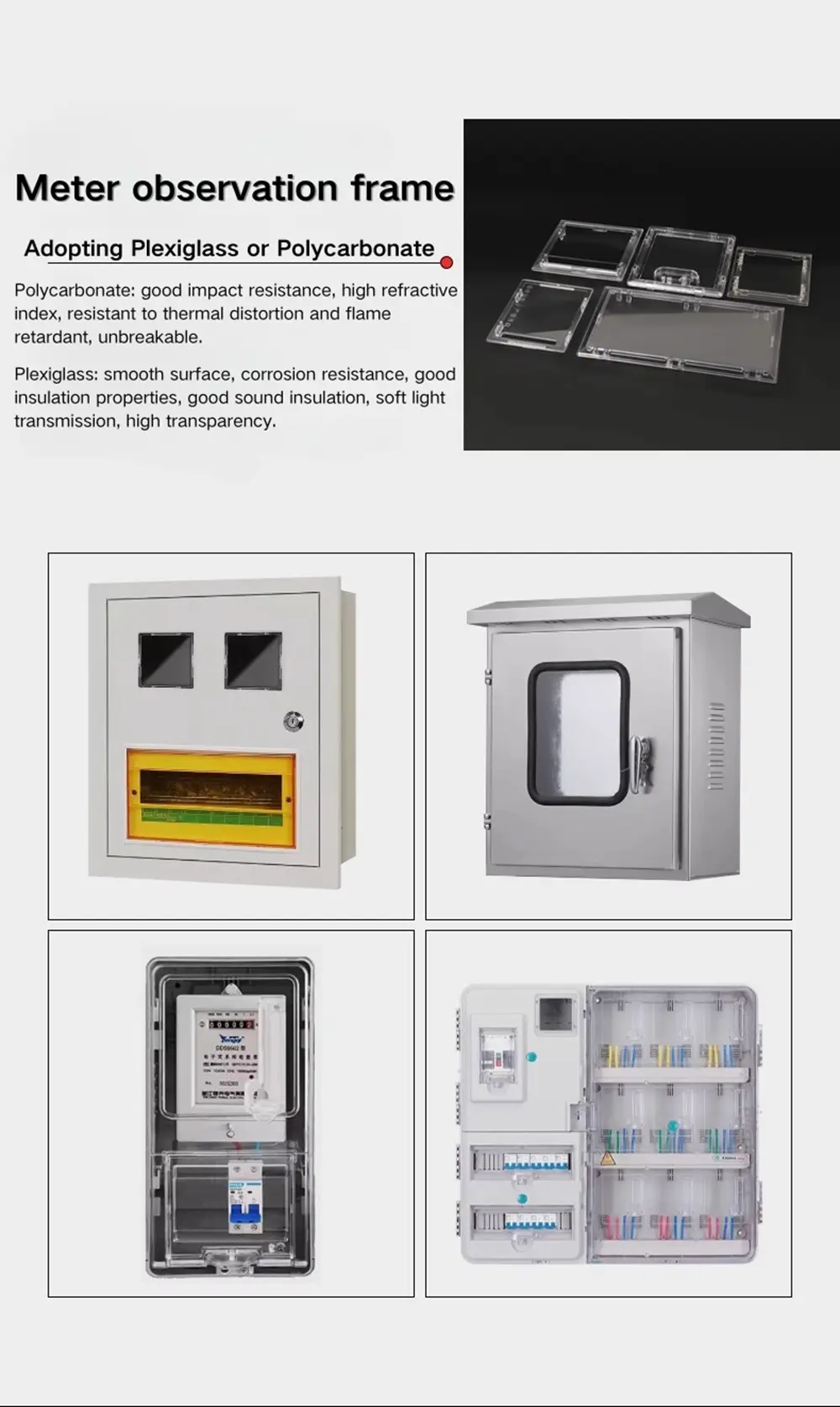

El marco de observación orgánico está hecho de poliestireno con una excelente transmisión de luz, que es adecuada para las necesidades de observación básicas; El marco de observación de PC está hecho de policarbonato de alta resistencia (PC), que es resistente al impacto y la alta temperatura; y la ventana de observación para gabinetes de alto voltaje está hecha de ABS con un rendimiento estable, lo que garantiza un uso seguro en entornos de alto voltaje.

Opciones de color

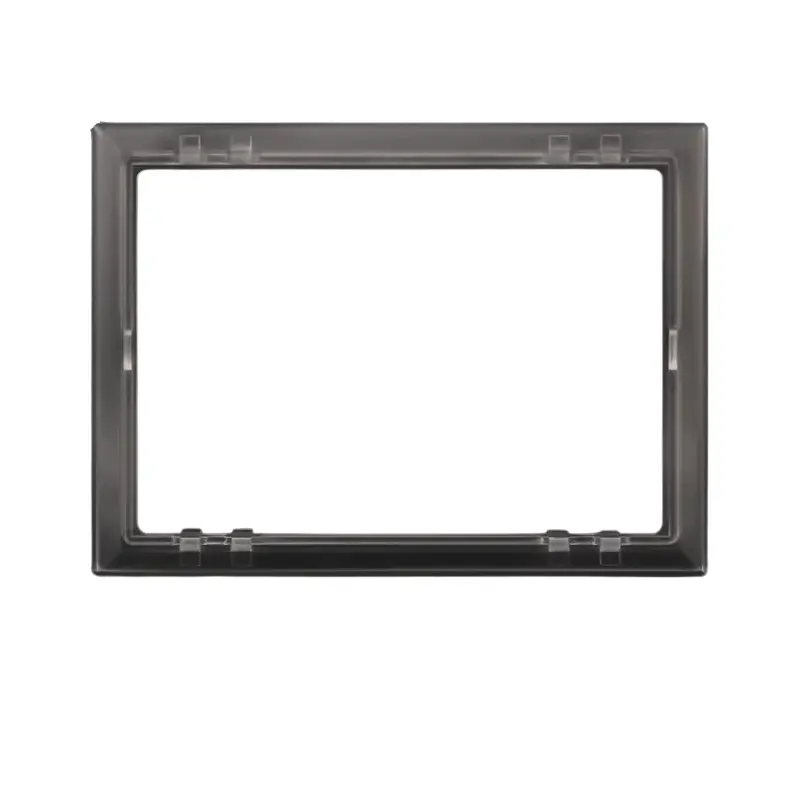

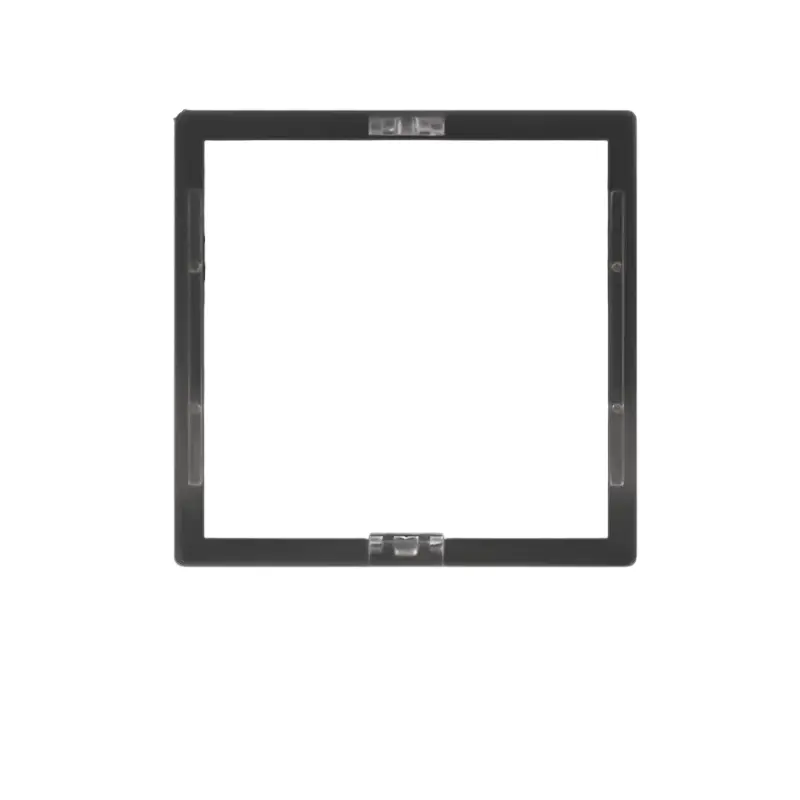

Las ventanas de visualización orgánica y de PC son completamente transparentes, y el marco exterior de la ventana de observación del gabinete de alta presión es negra.

Aplicaciones

Monitoreo del estado de la operación de apartamento de 10kV/35kV;

Subestación Operación y mantenimiento de visualización de equipos de alto voltaje;

Sistema de suministro de energía de transporte ferroviario;

Nuevo equipo conectado a la red de generación de energía energética.

Rendimiento de seguridad:

Adaptabilidad ambiental: amplio rango de trabajo de temperatura, diseño de envejecimiento anti-UV, adaptarse al entorno al aire libre

Diseño humanizado: rango de observación de gran angular (ángulo de visión ≥ 160 °), tratamiento contra la superficie anti-fog, para garantizar una clara visibilidad en una variedad de entornos

Dimensiones (las siguientes unidades: mm):

Algunos modelos con puertas pequeñas, o con agujeros, o con tarjetas magnéticas, contáctenos para más detalles.

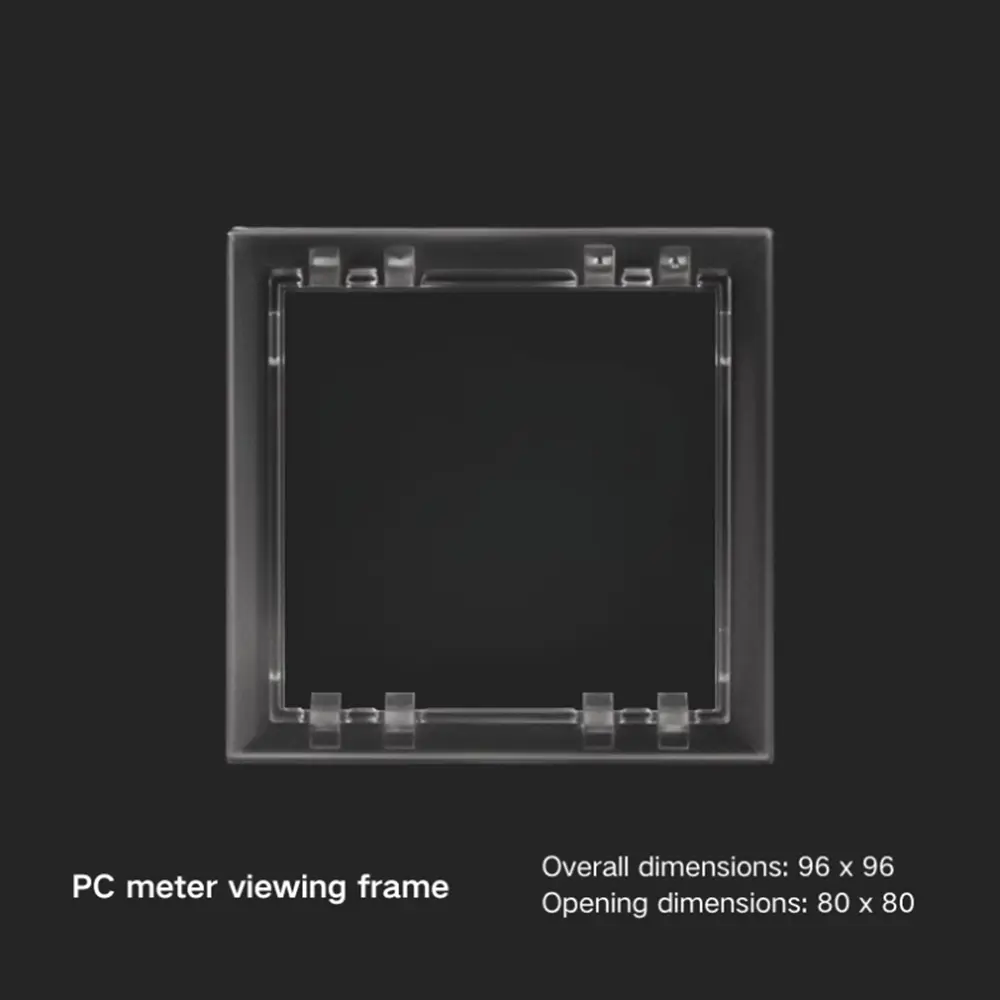

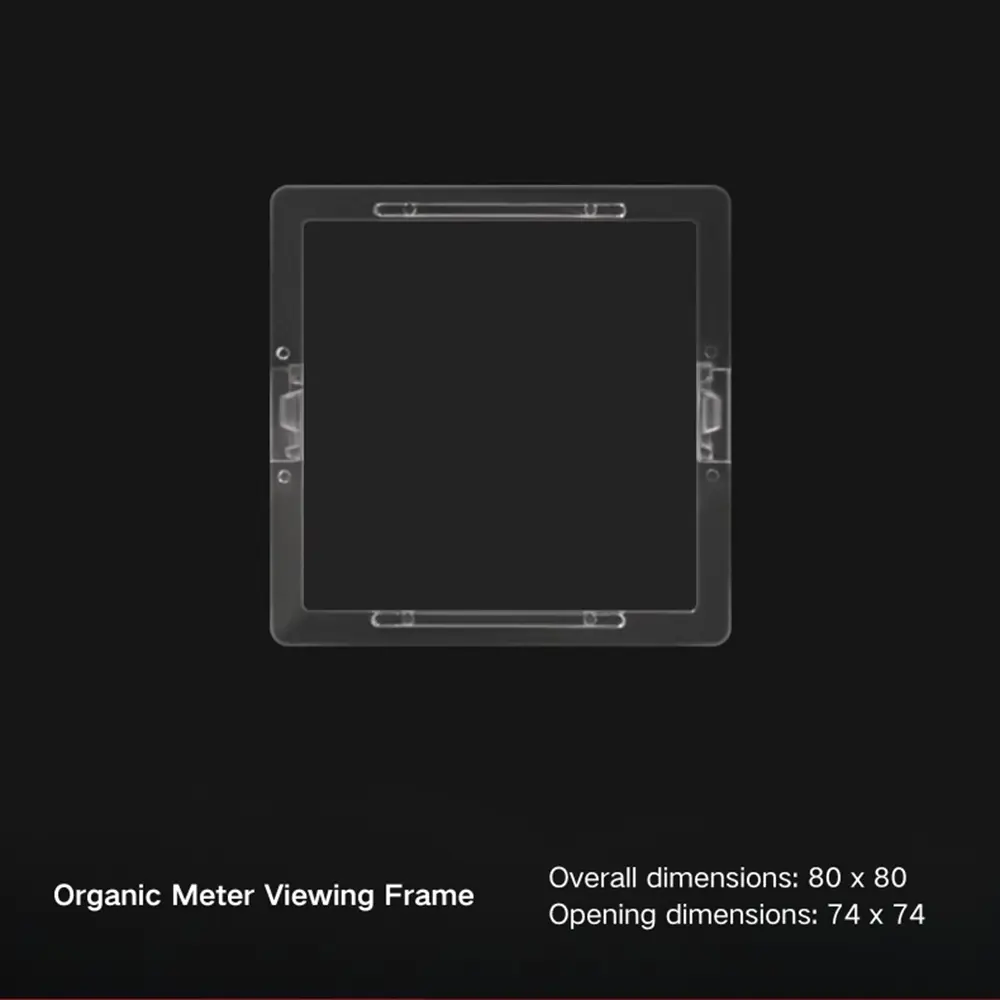

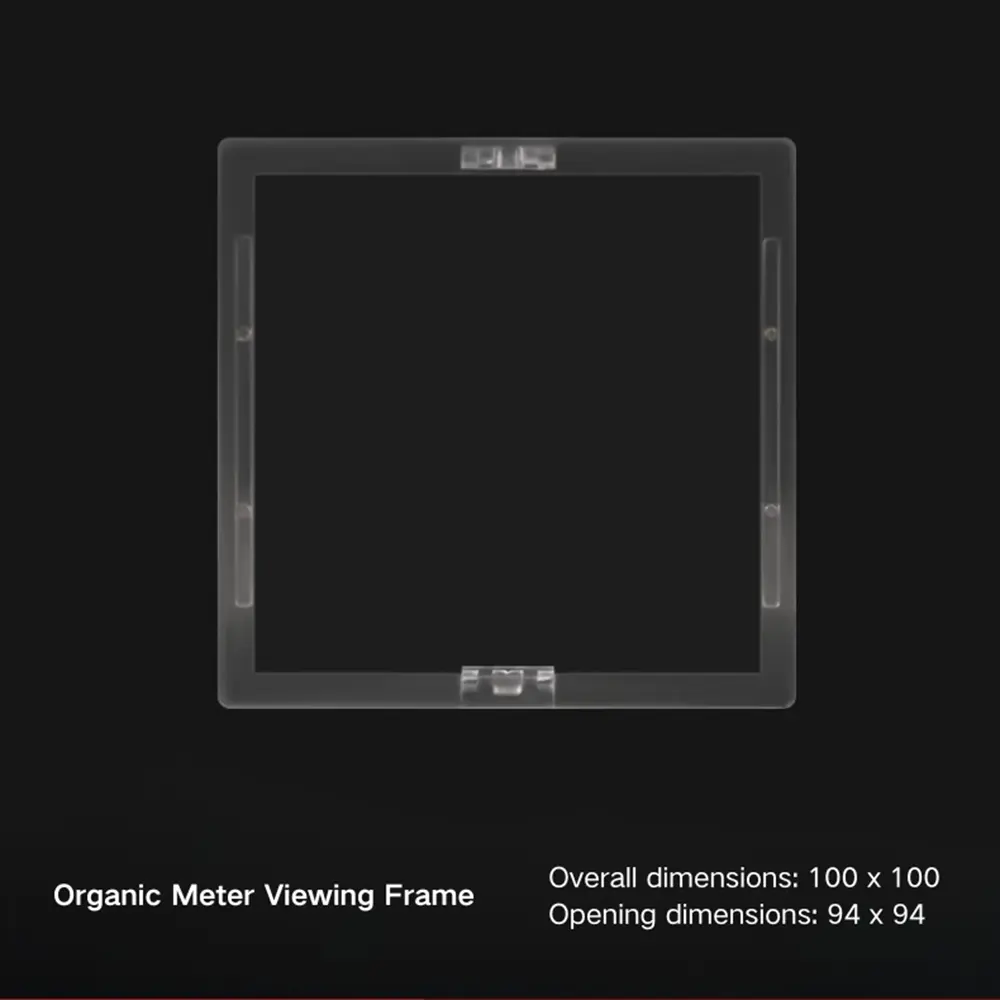

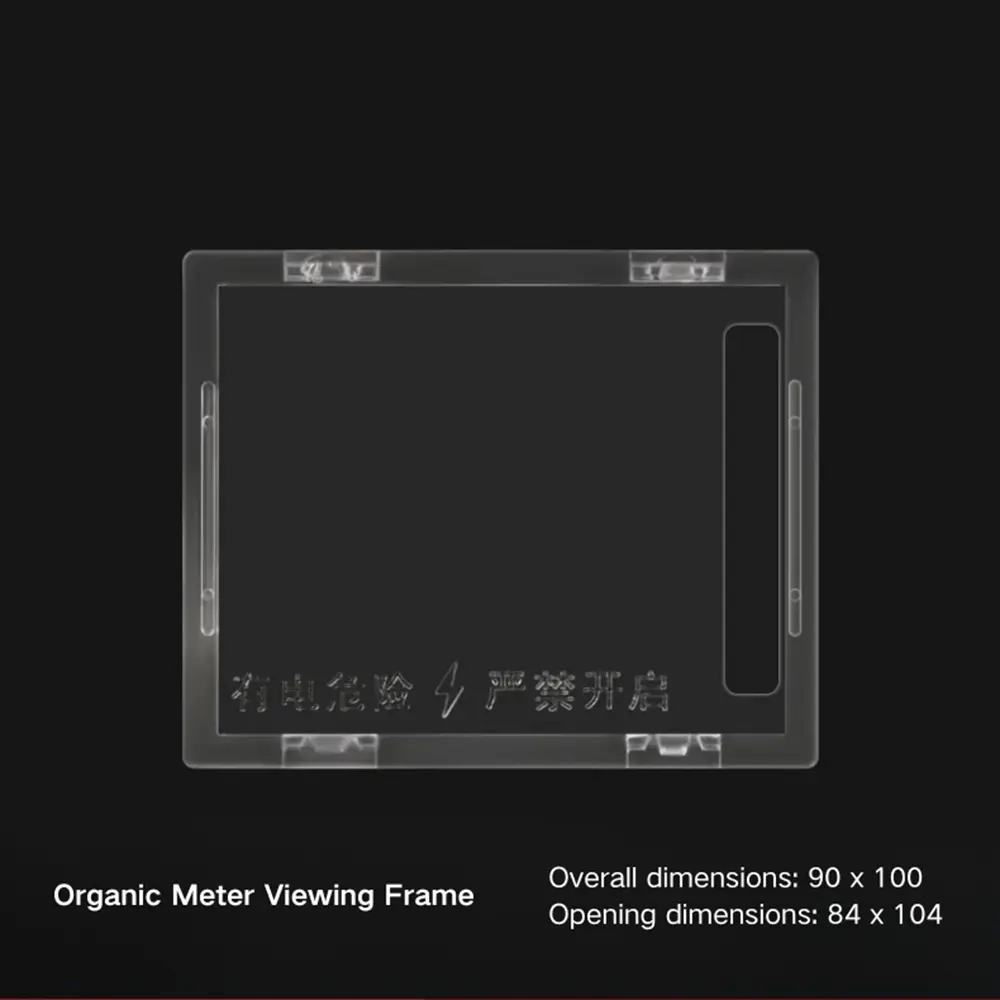

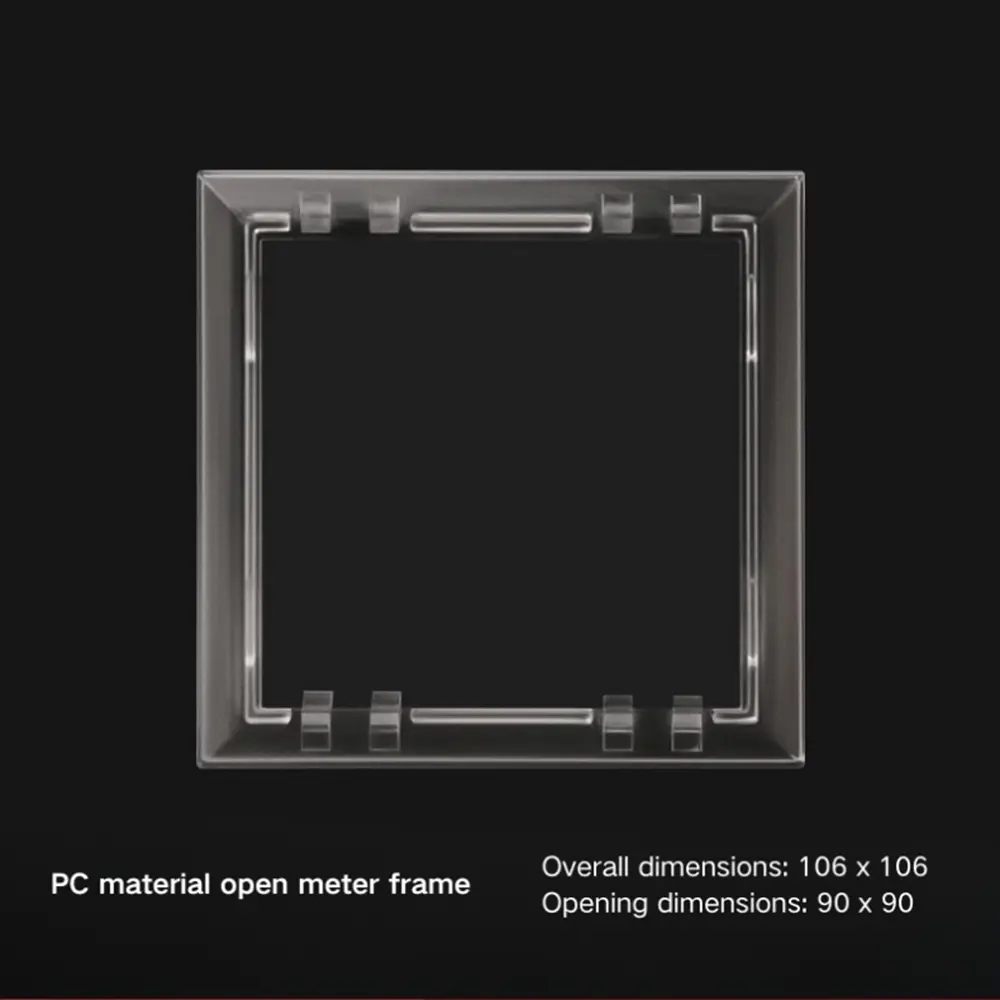

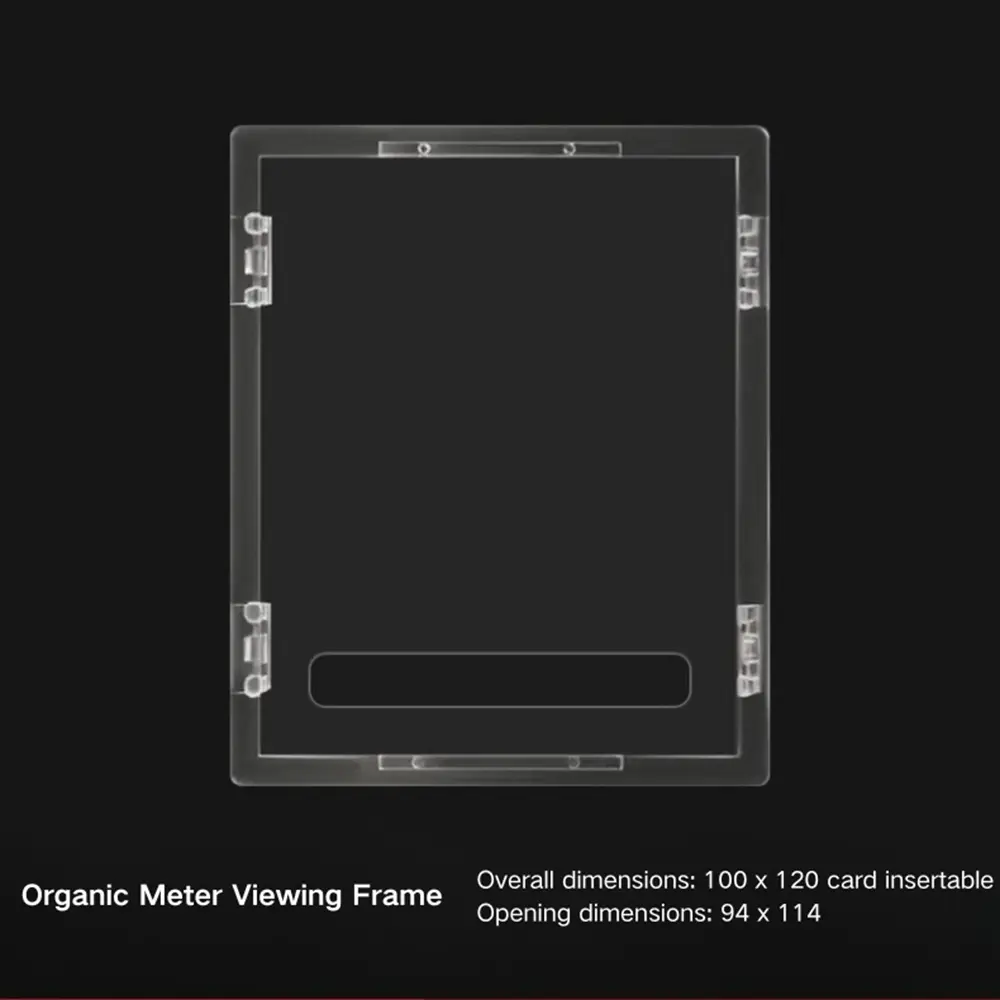

Marco de observación orgánica: 80*80,90*90,90*110,96*96,100*100,100*120,106*106,110*110

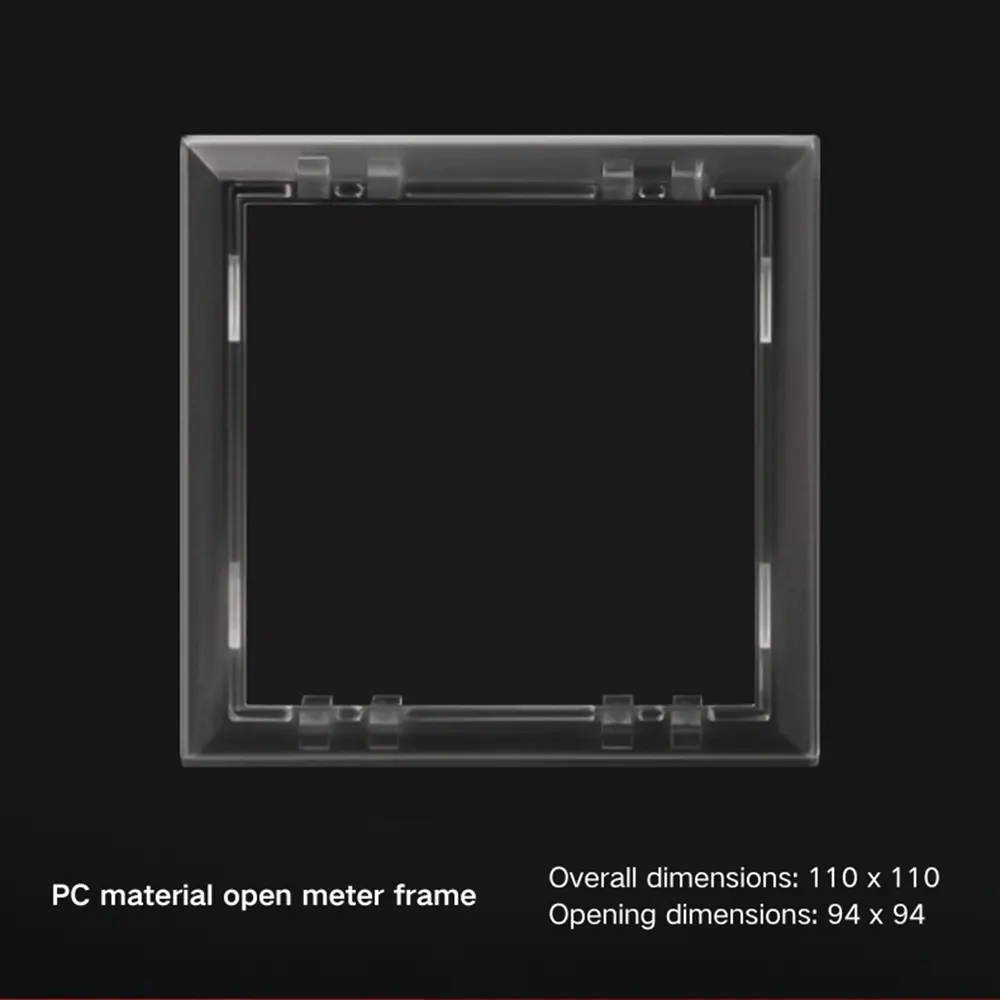

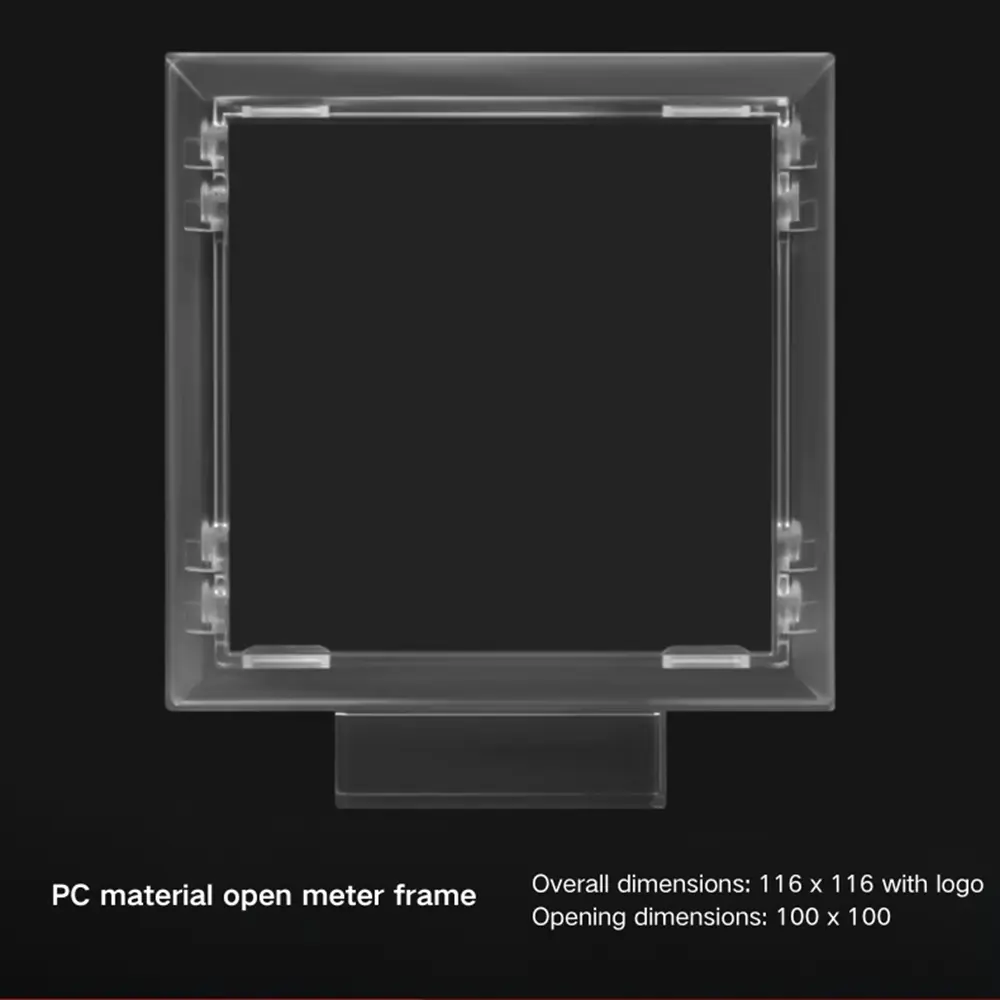

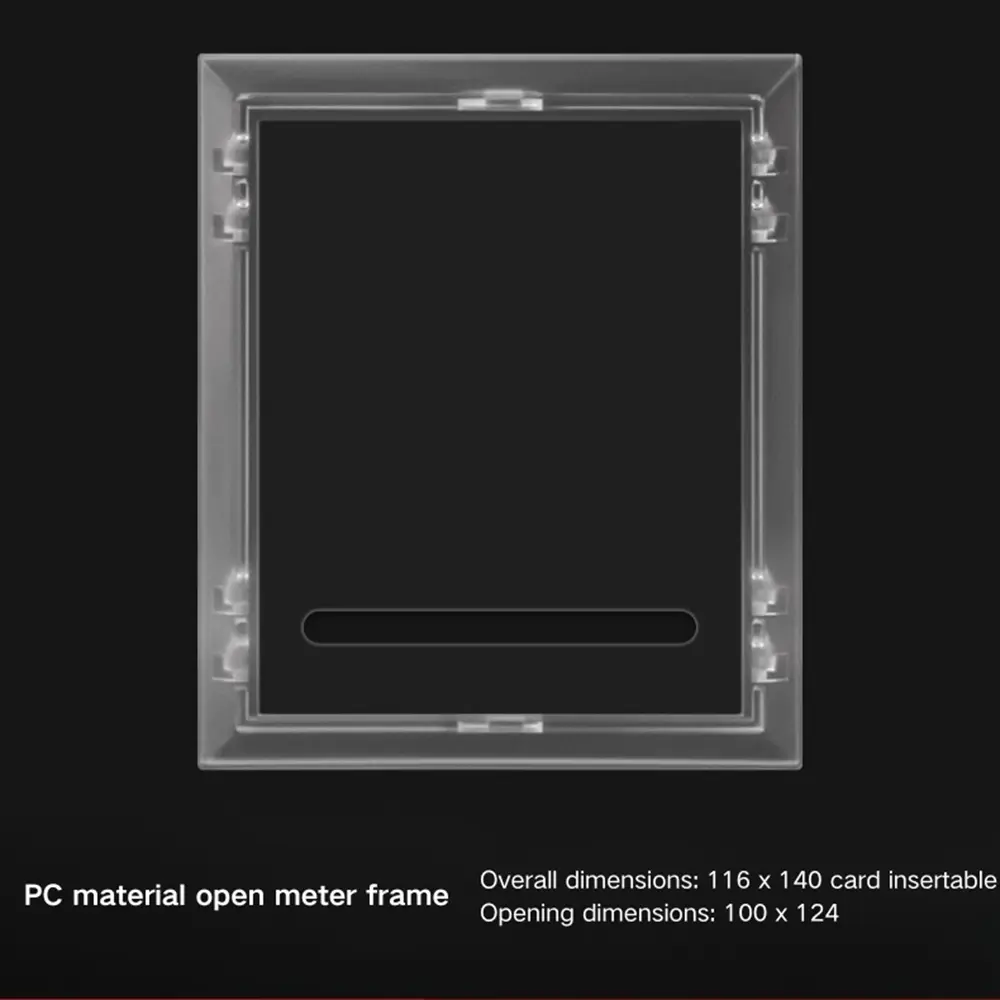

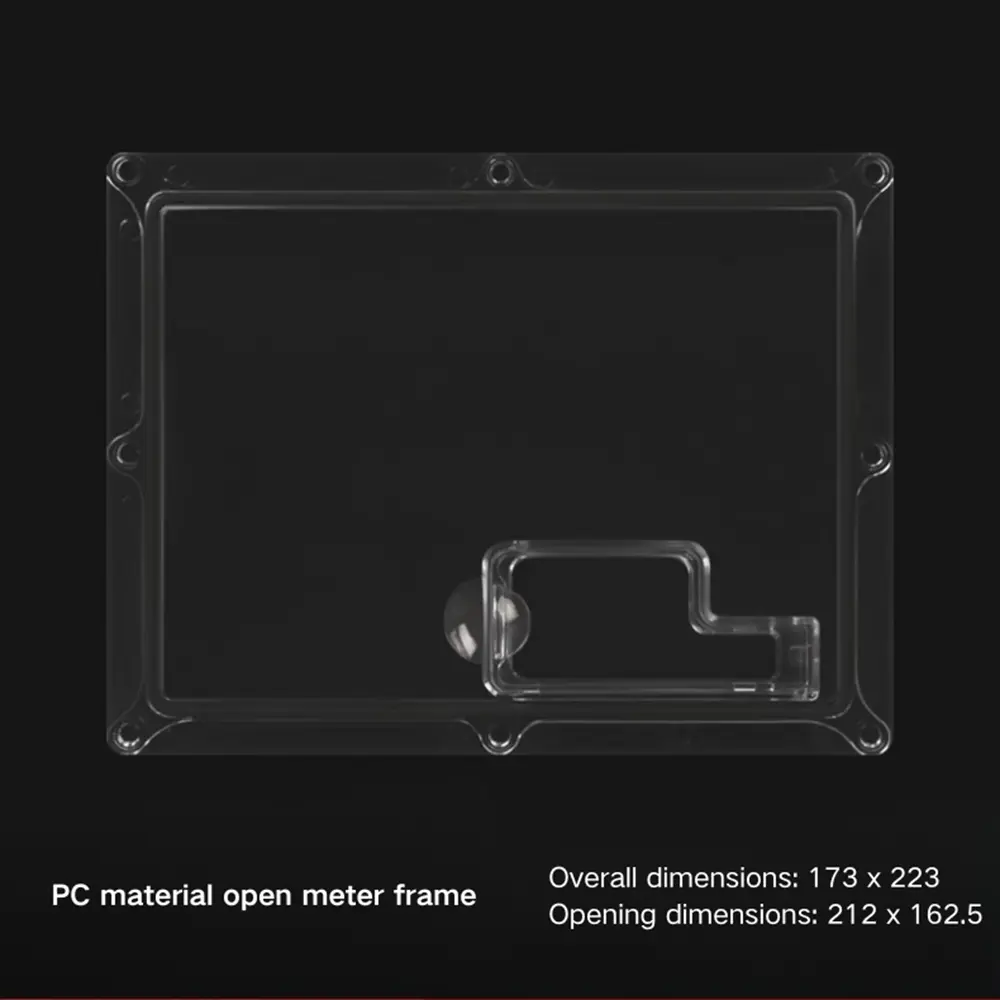

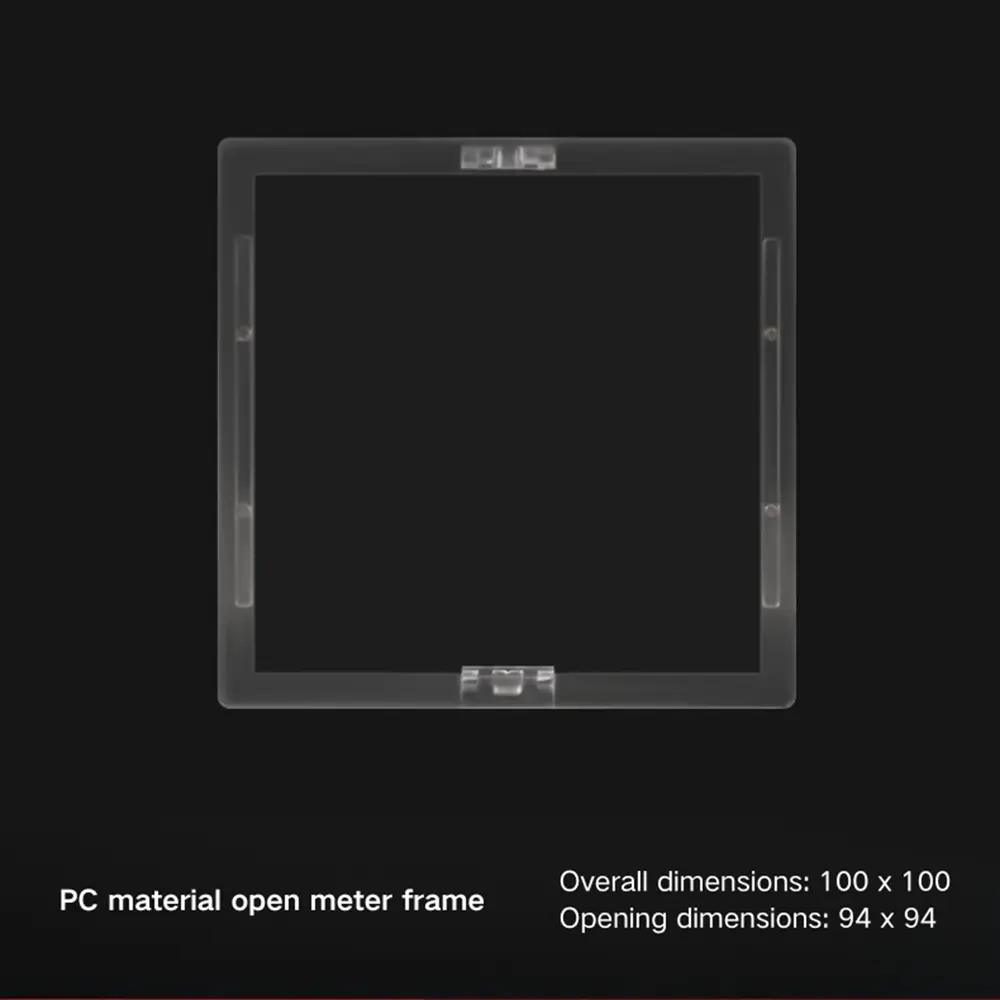

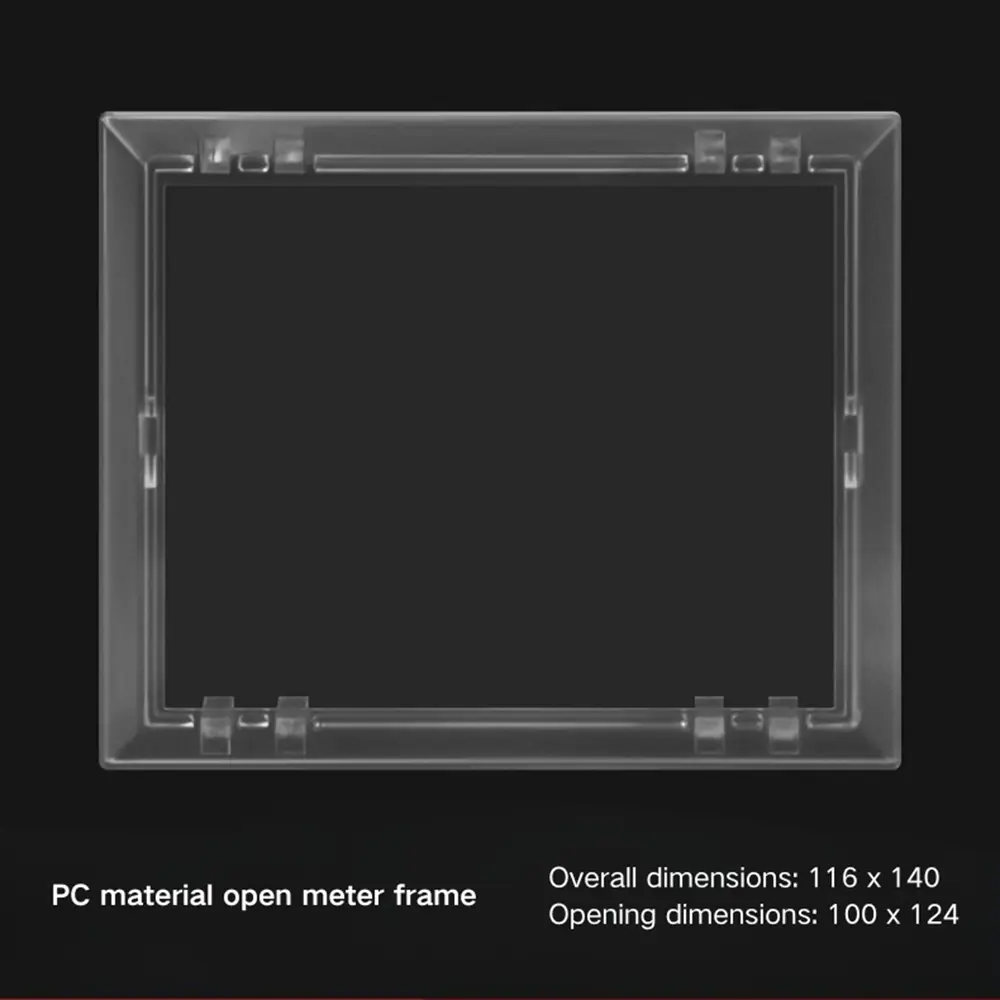

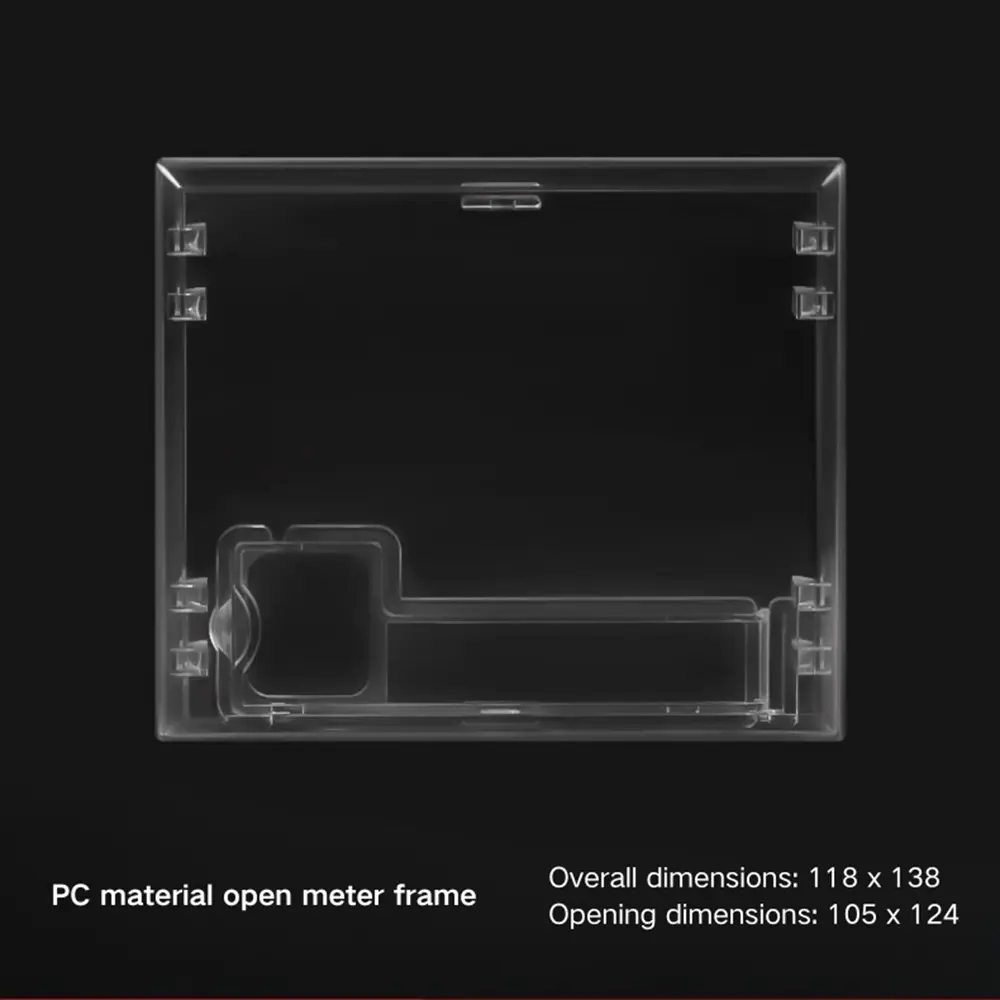

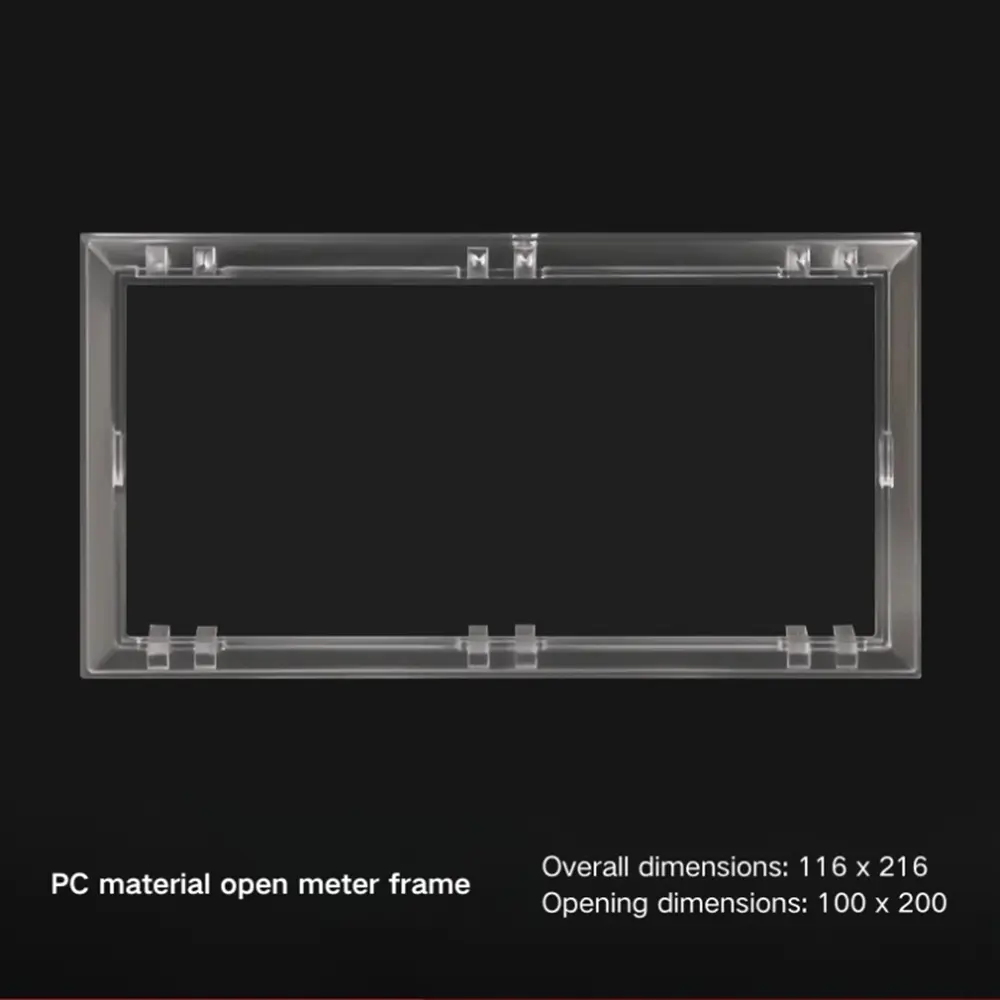

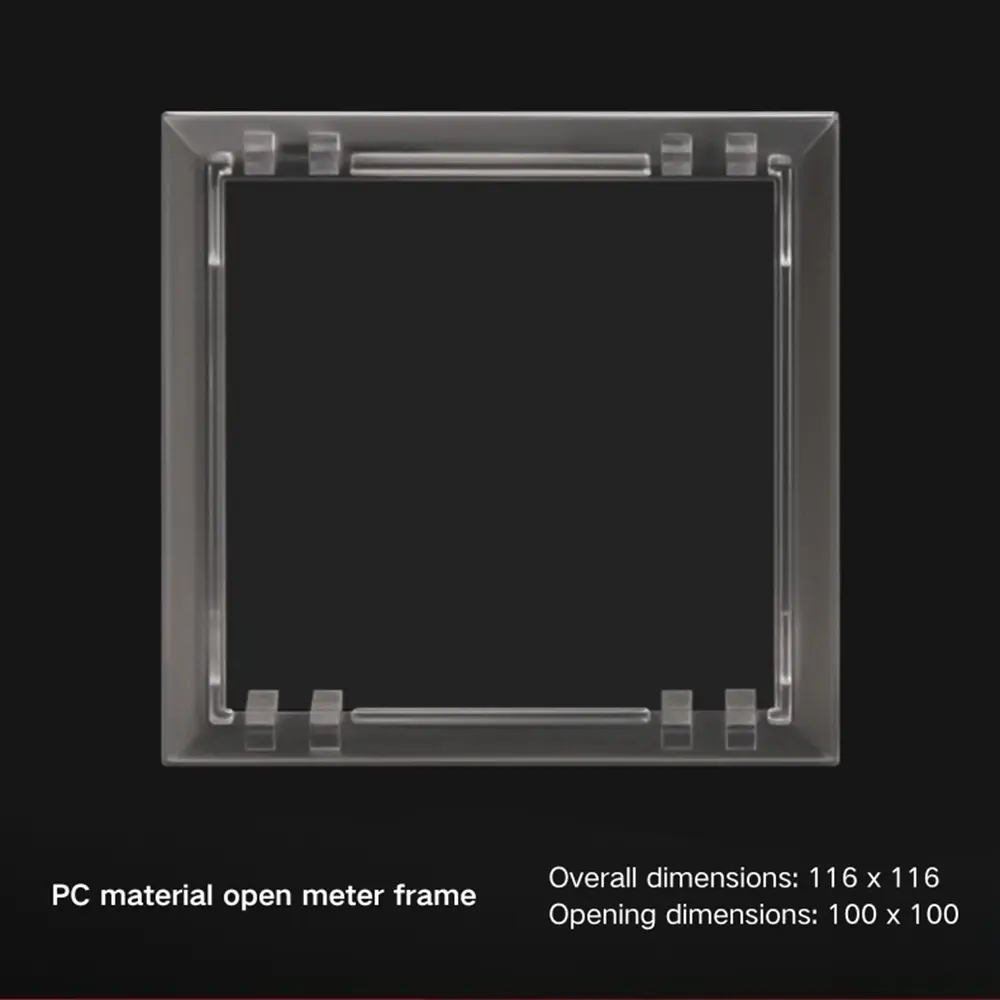

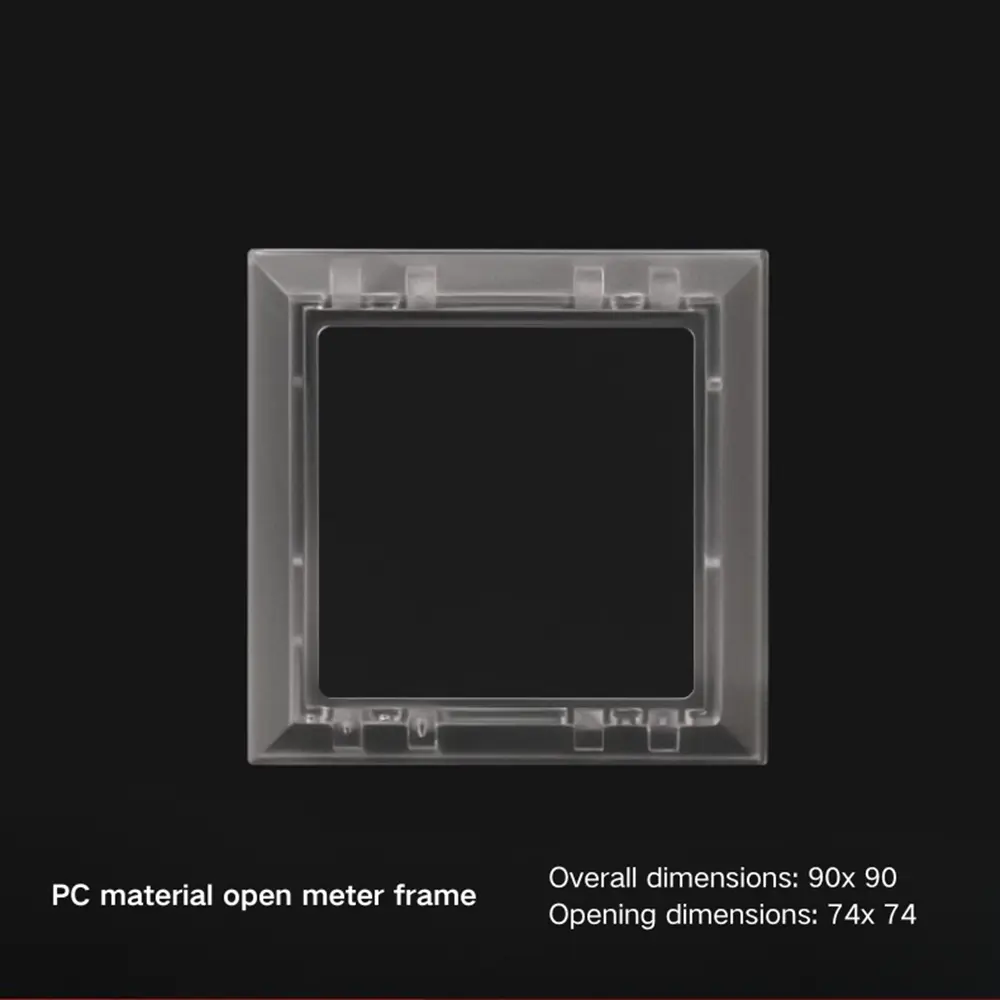

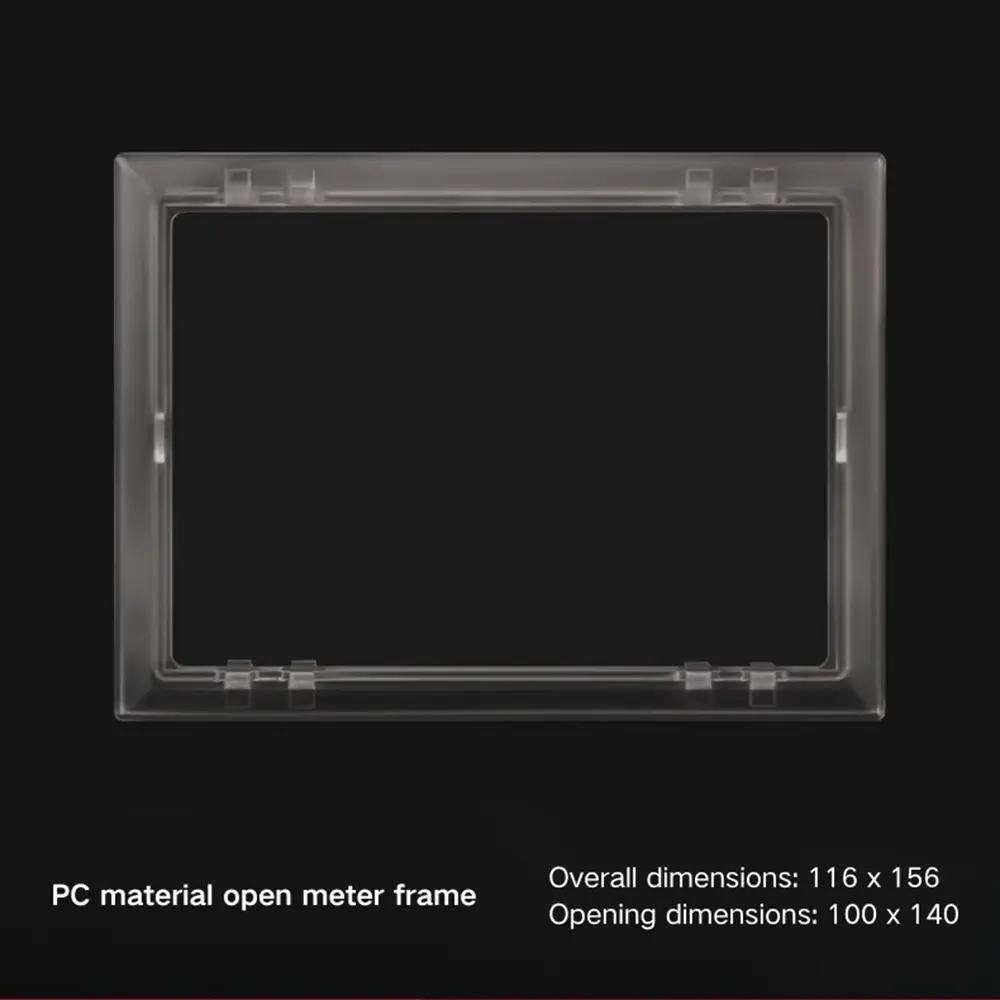

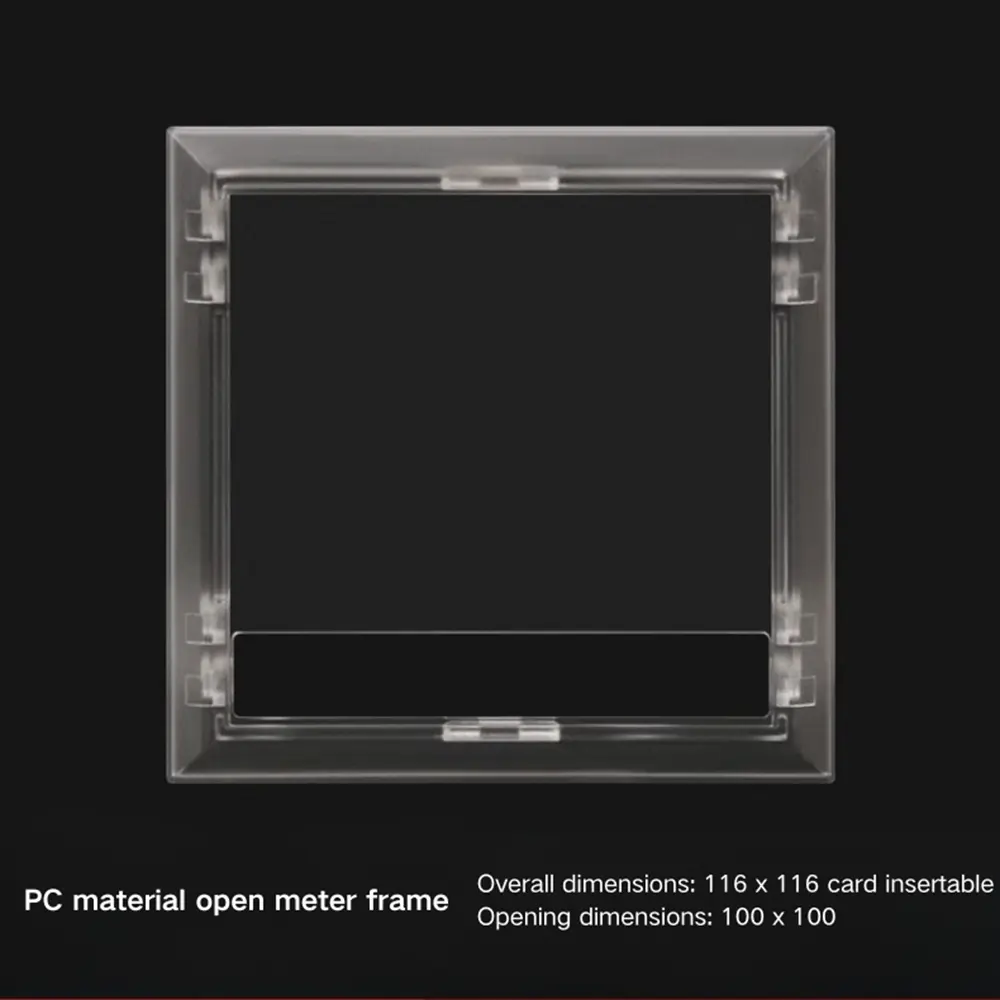

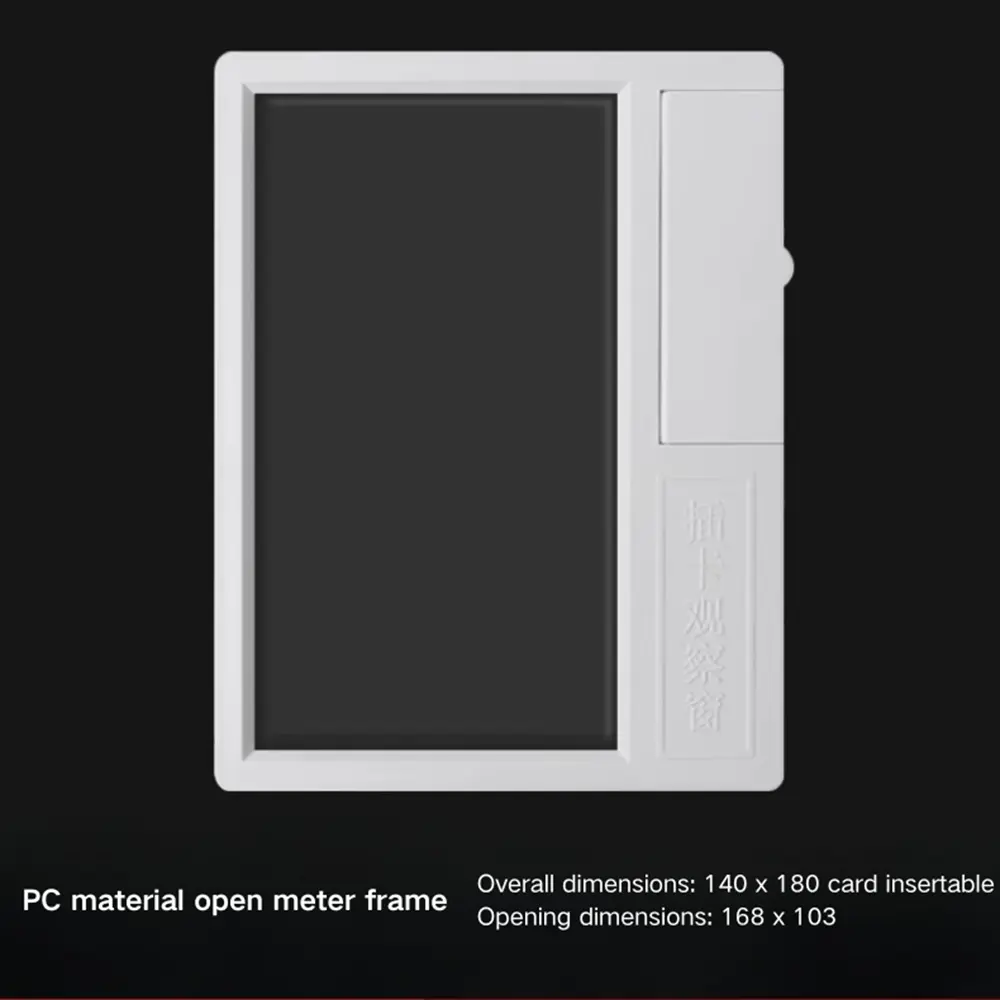

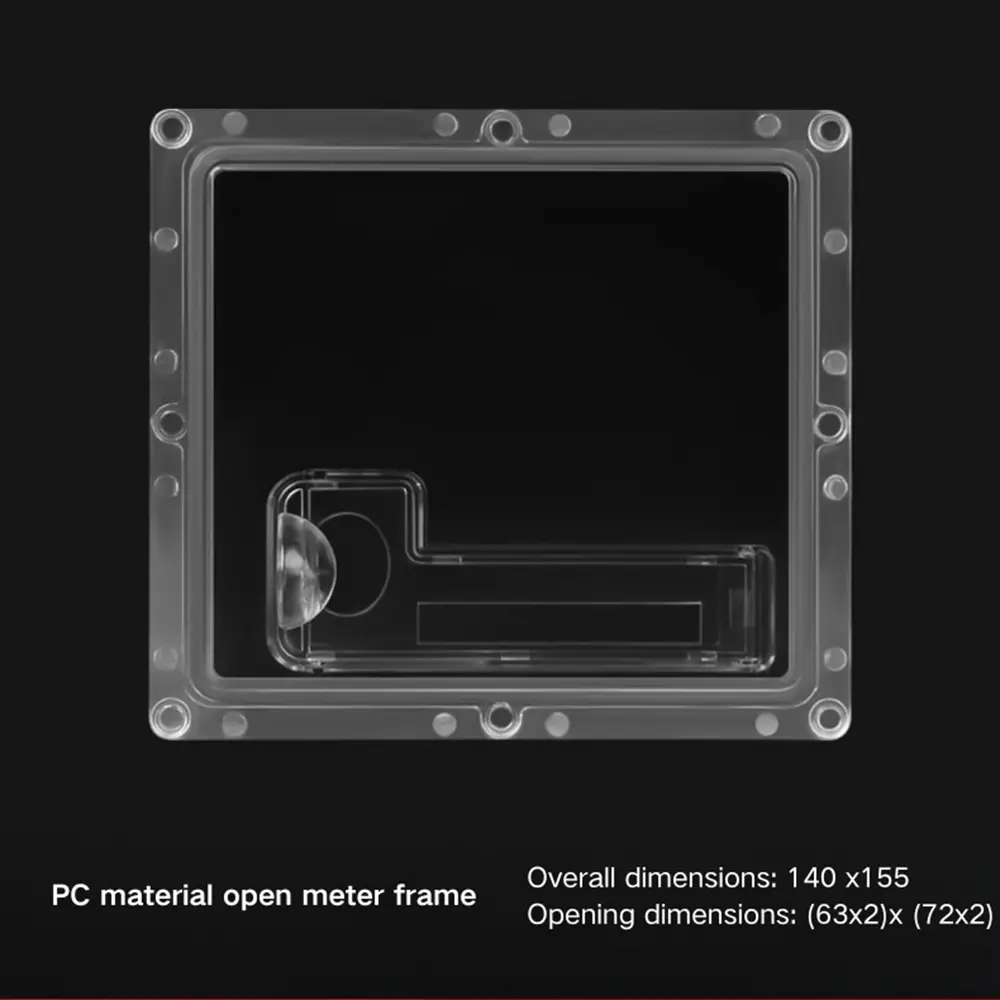

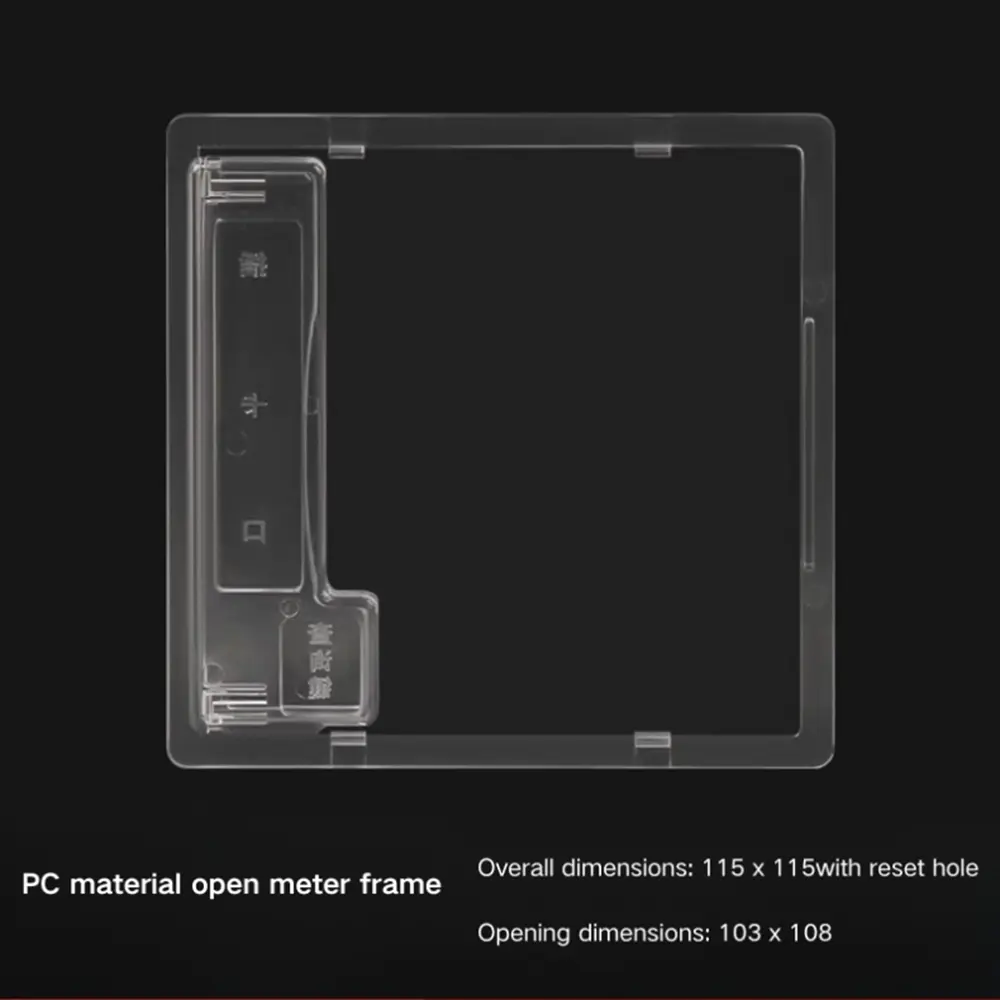

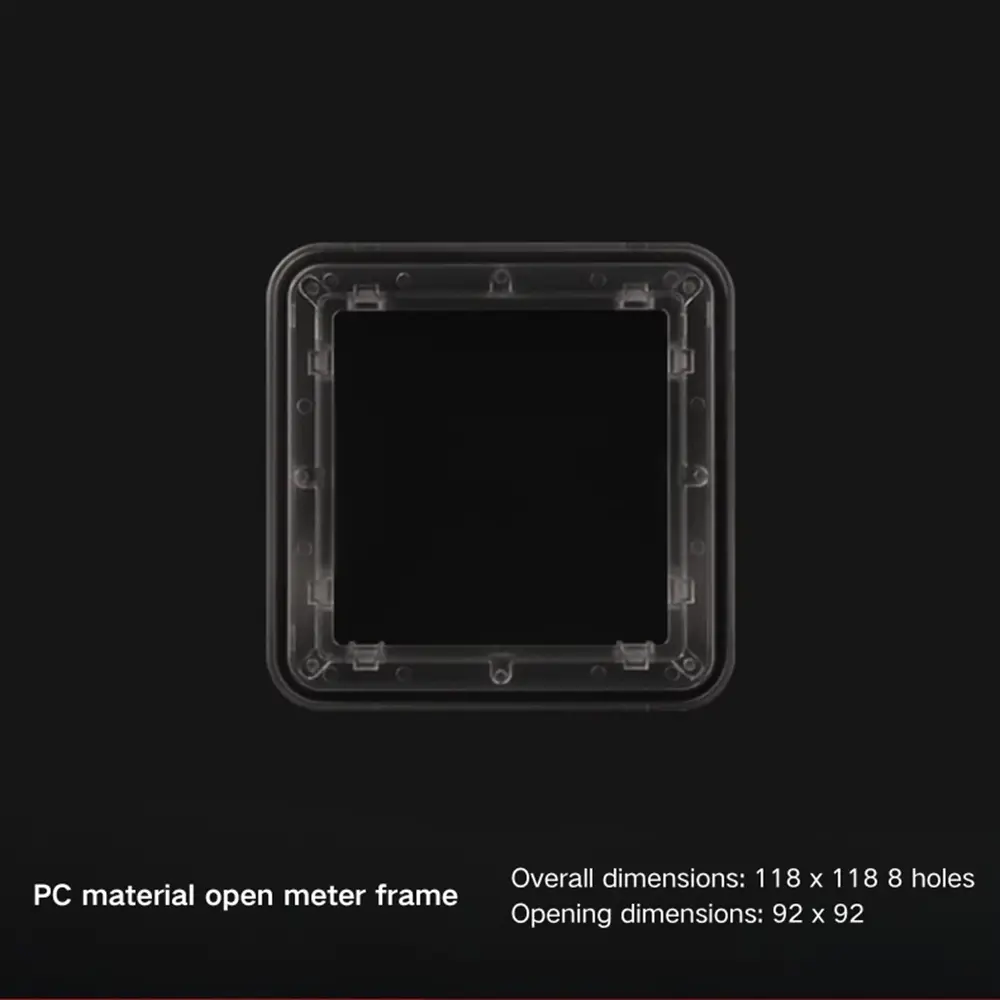

PC observation frame: 115*115,116*116,116*140,116*156,116*216,118*118,118*138,120*130,120*155,122*150,128*128,130*130,135*135,140*155,140*180,150*185,154*168173*223

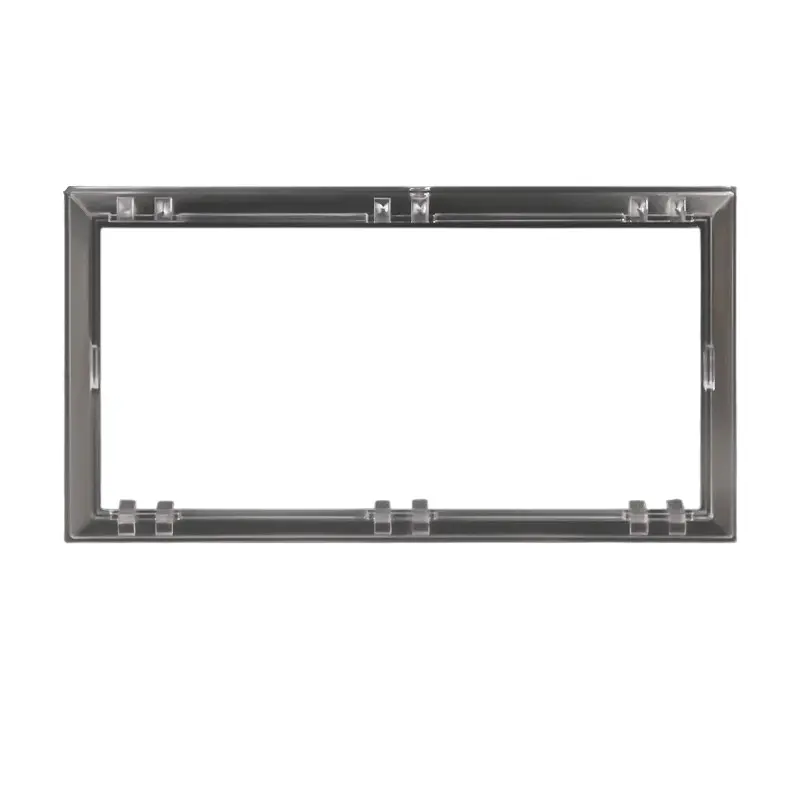

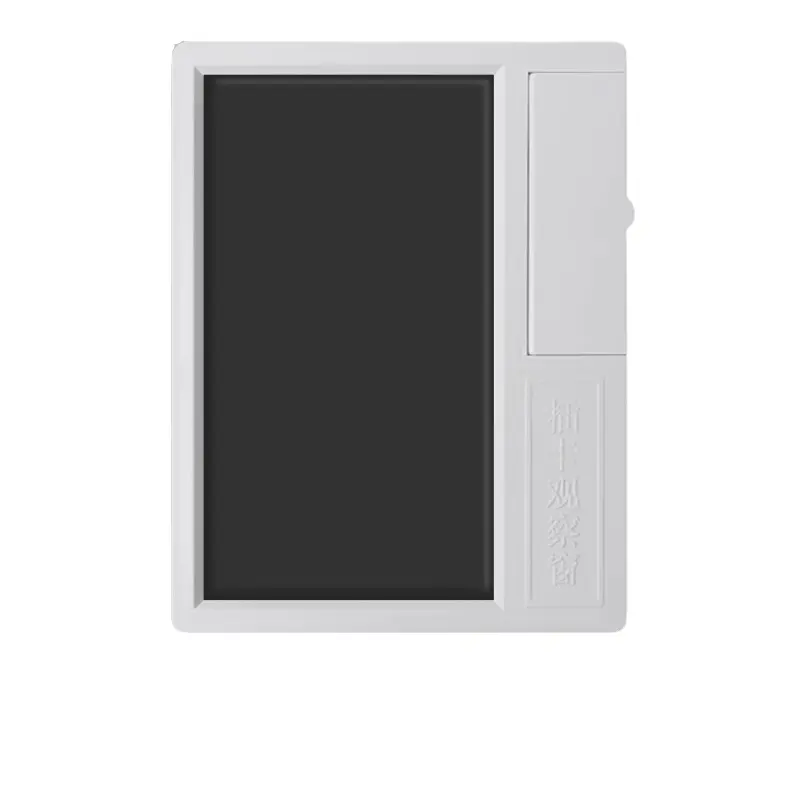

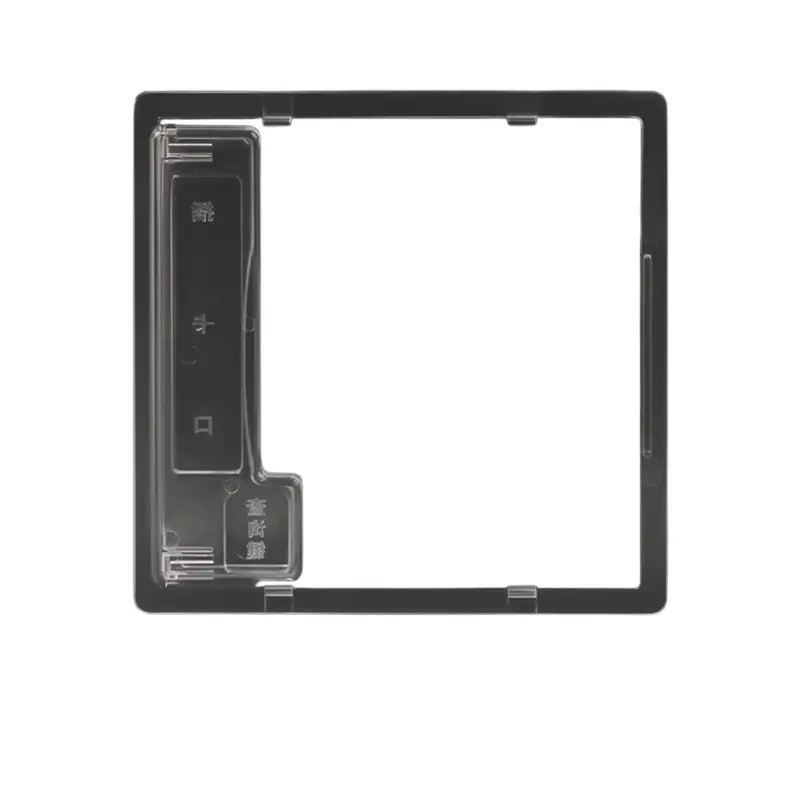

Ventana de observación del gabinete de alto voltaje: 130*230,150*230

Preguntas frecuentes

P: ¿Cuál es la función principal del panel de visualización del medidor del gabinete de alto voltaje?

R: Se utiliza para observar de forma segura el estado de operación del equipo dentro del gabinete de alto voltaje (por ejemplo, posición de apertura y cierre del interruptor de circuito), y al mismo tiempo para garantizar que el operador esté aislado de las piezas cargadas eléctricamente.

P: ¿Qué tan alto nivel de voltaje puede soportar el panel de visualización del medidor?

R: Los productos estándar resisten los niveles de voltaje de 10-35 kV, el diseño especial puede satisfacer las necesidades de mayor voltaje (necesidad de proporcionar asesoramiento específico).

P: ¿Necesito reemplazar el panel de visualización del medidor inmediatamente si está agrietado?

R: Debe ser sacado de servicio y reemplazado de inmediato. Cualquier grietas visibles reducirá la seguridad de aislamiento y explosión.

P: ¿A qué debo prestar atención al instalar?

R: Asegúrese de que la tira de sellado esté intacta, el par de los pernos de fijación está de acuerdo con el estándar, y se requiere la prueba de resistencia a la presión después de la instalación.

P: ¿Cómo puedo decir que el panel de visualización del medidor debe ser reemplazado?

R: Cuando hay rasguños obvios/amarillamiento/pérdida de transmisión de luz> 30%, el envejecimiento y el agrietamiento de las tiras de sellado, o las pruebas regulares del rendimiento del aislamiento no están a la altura.
