Bisagra curvada de montaje lateral para puertas de gabinetes eléctricos

Para aquellos que compran al por mayor bisagras para puertas de gabinetes de Yitai Lock para construcciones de gabinetes eléctricos o cajoneras, la gama de bisagras curvadas de montaje lateral para puertas de gabinetes eléctricos ofrece mucha flexibilidad: dieciséis variantes en total, que cubren diferentes profundidades de marco, espesores de paneles de puertas y configuraciones de placas de montaje en las series CL803, CL901, CL903 y CL233. Las placas de montaje frontales en la mayoría de los modelos comparten un espacio consistente de 36 × 17,7 mm o 25 × 17,7 mm con fijación por ranura o orificio redondo, lo que facilita la selección del modelo correcto según el perfil del marco sin necesidad de rediseñar el diseño del panel de la puerta.

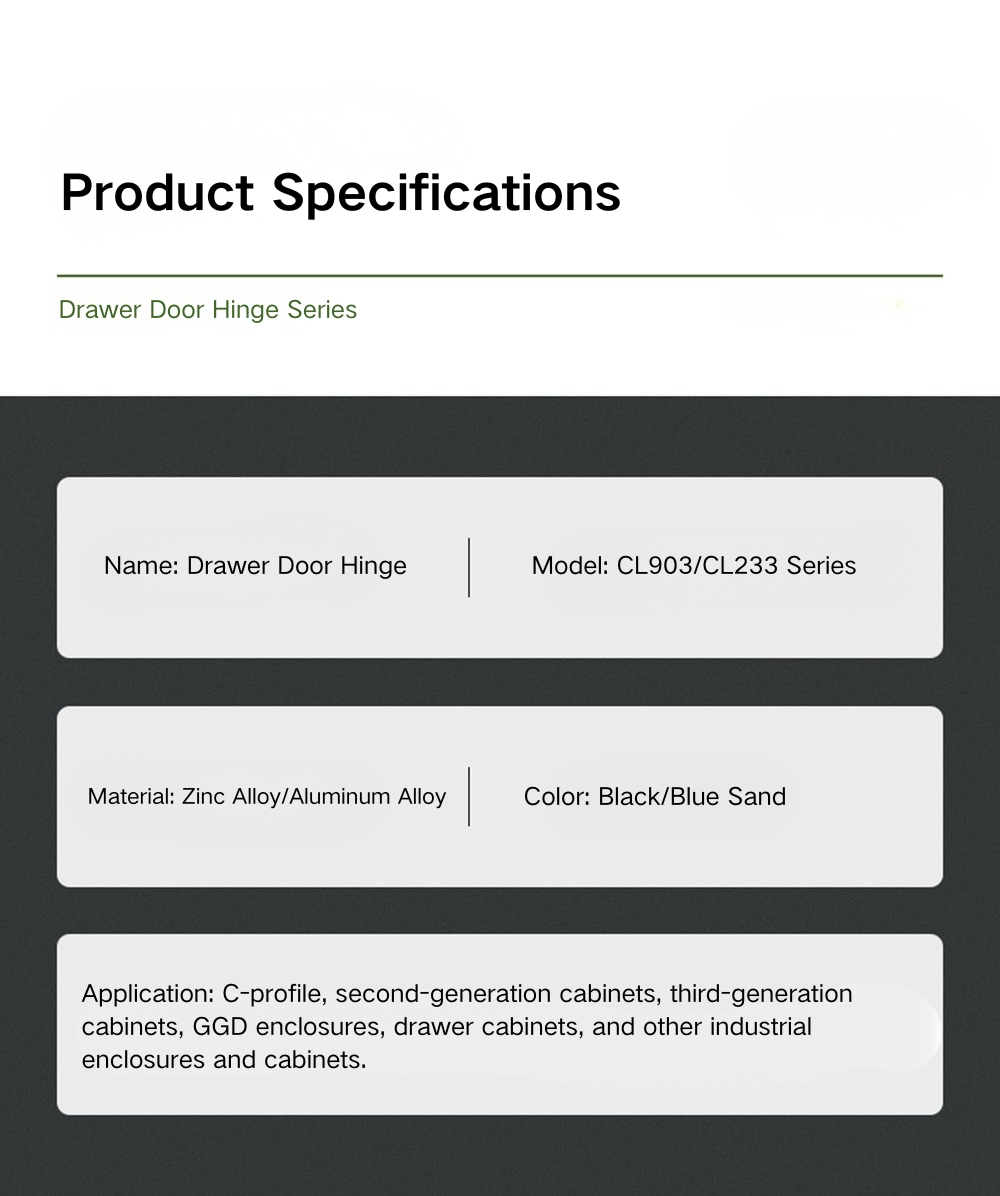

Modelo de producto	Bisagra de gabinete de montaje lateral
Tratamiento superficial	Aleación de zinc
Materiales opcionales	Negro/Azul Arena
Uso	Adecuado para varios tipos de armarios de distribución, cajas de control, etc.

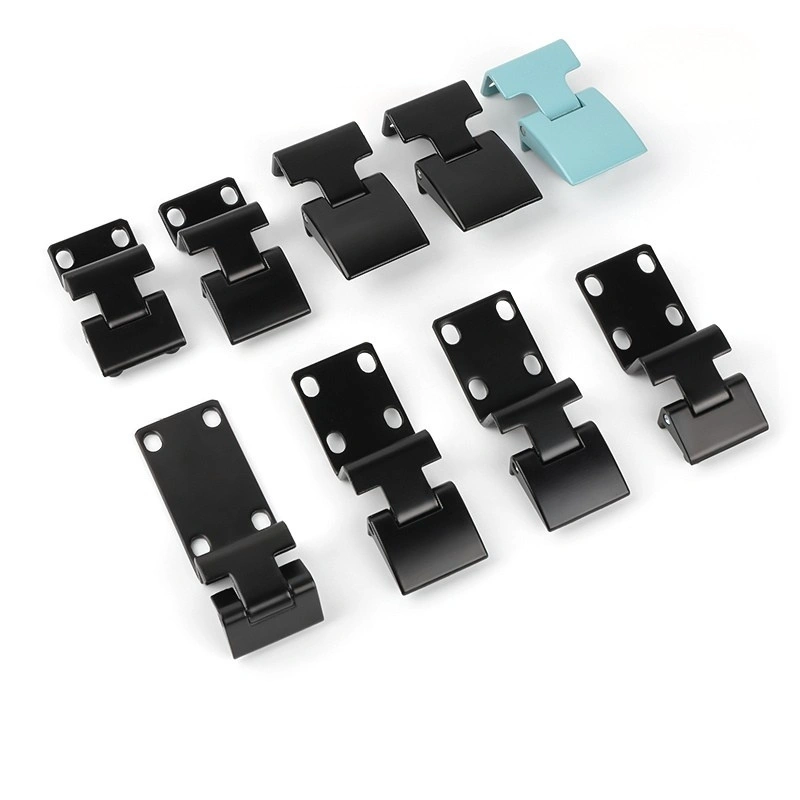

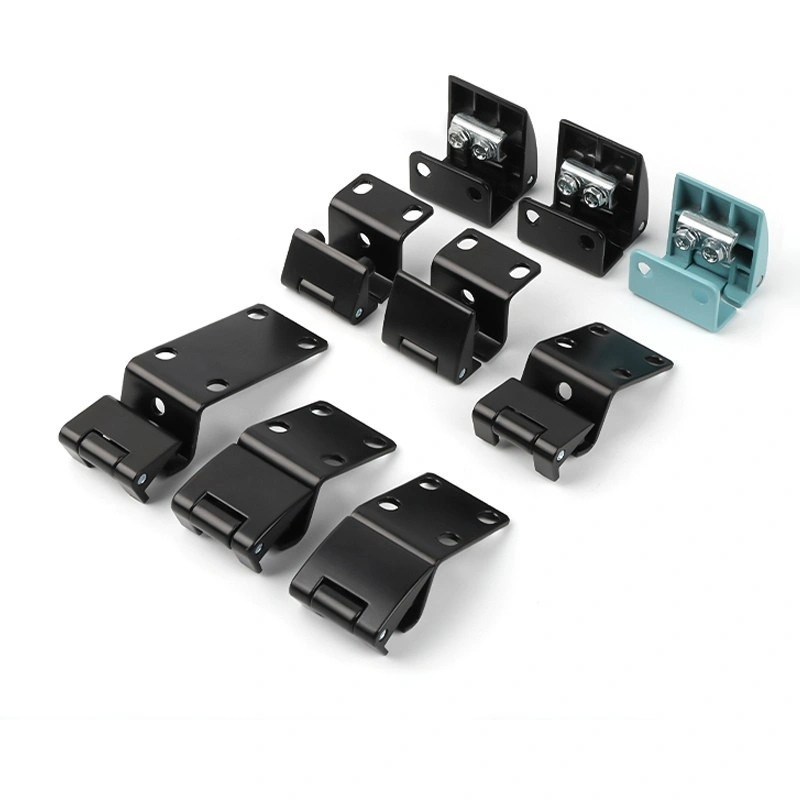

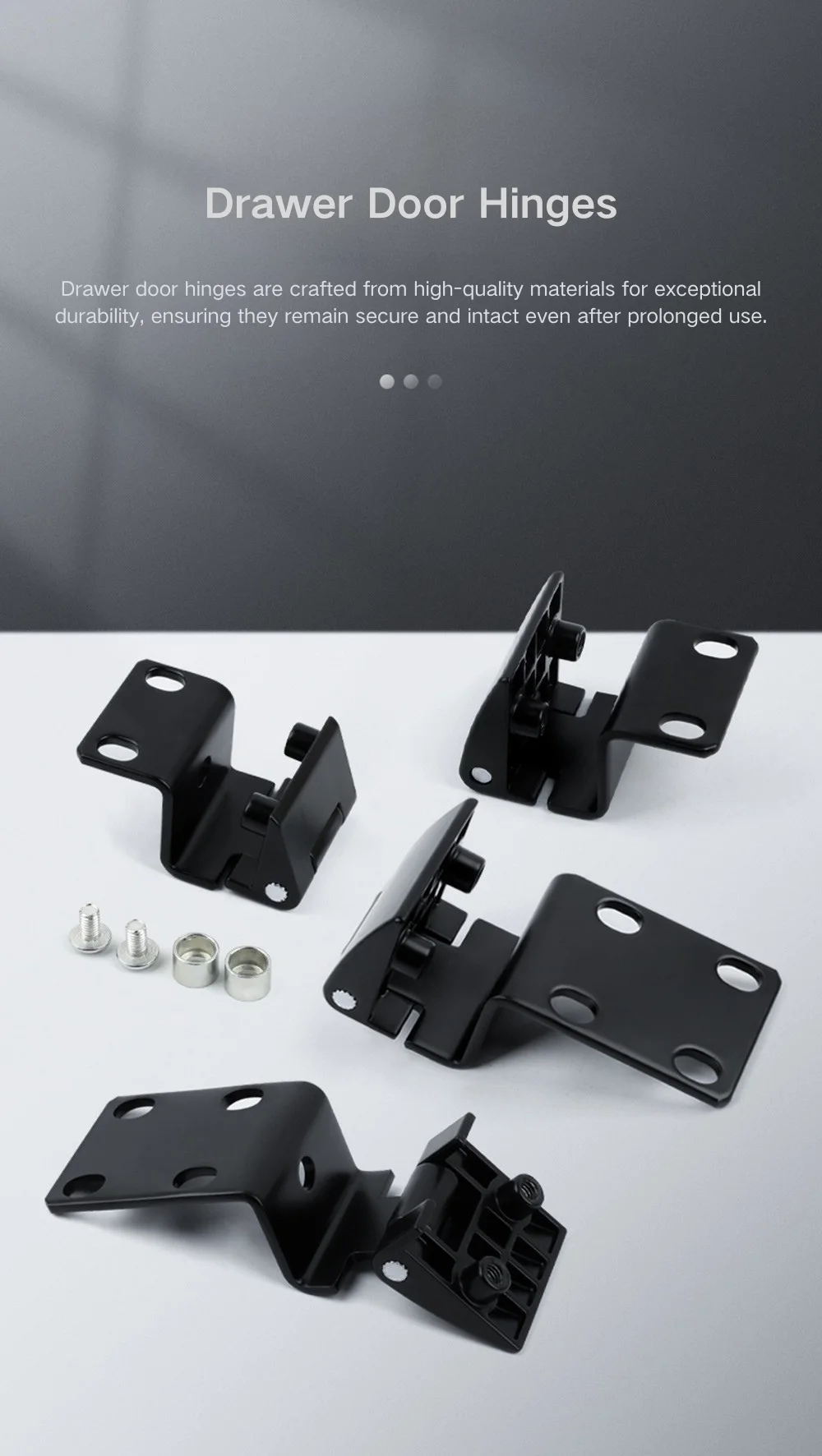

Descripción general de la gama y la serie de modelos

La bisagra curva de montaje lateral de Power Cabinet Doors está organizada en cuatro series. La serie CL803 cubre tres modelos (CL803A-25, CL803B-20, CL803B-25 y CL803D-25), todos en aleación de zinc negro, con anchos de placa frontal de 36 mm o 39 mm según el modelo. El CL803A-25 utiliza una placa frontal de doble tornillo de 39 × 20 mm con una separación entre orificios de 12 mm; los modelos CL803B y CL803D utilizan una placa de 36 × 25 mm con fijación por ranura.

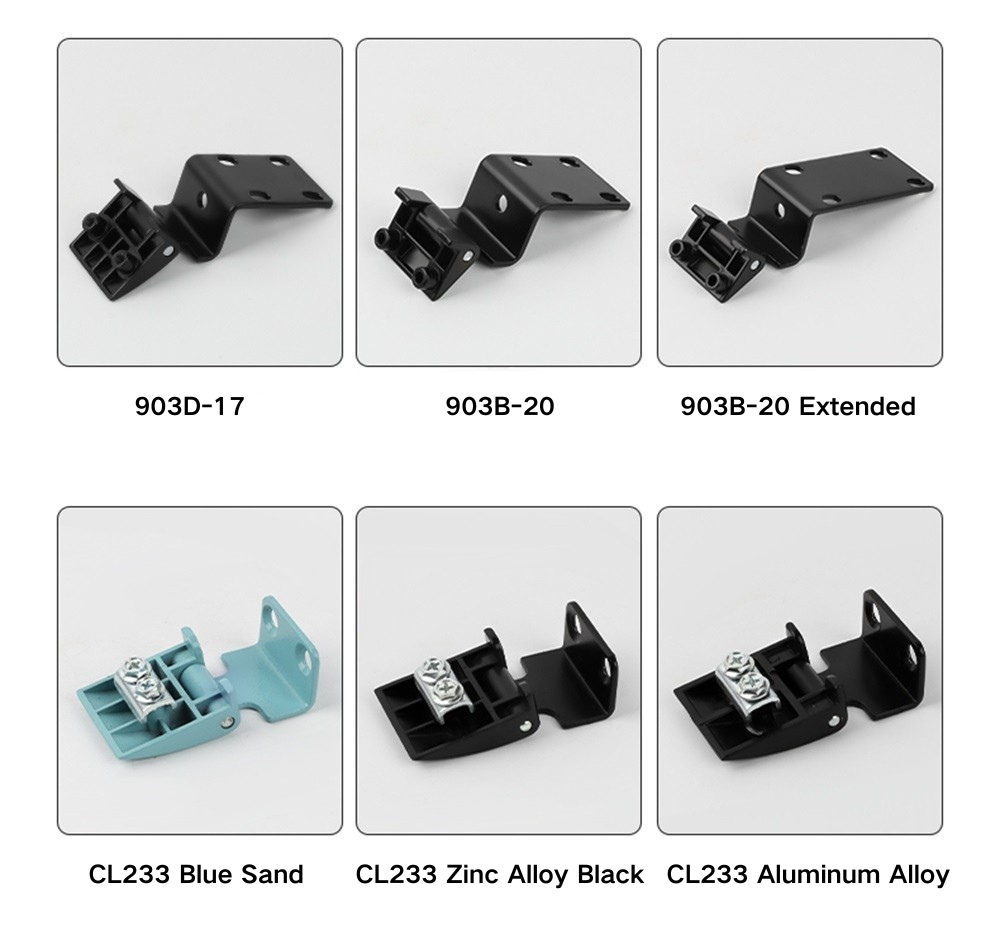

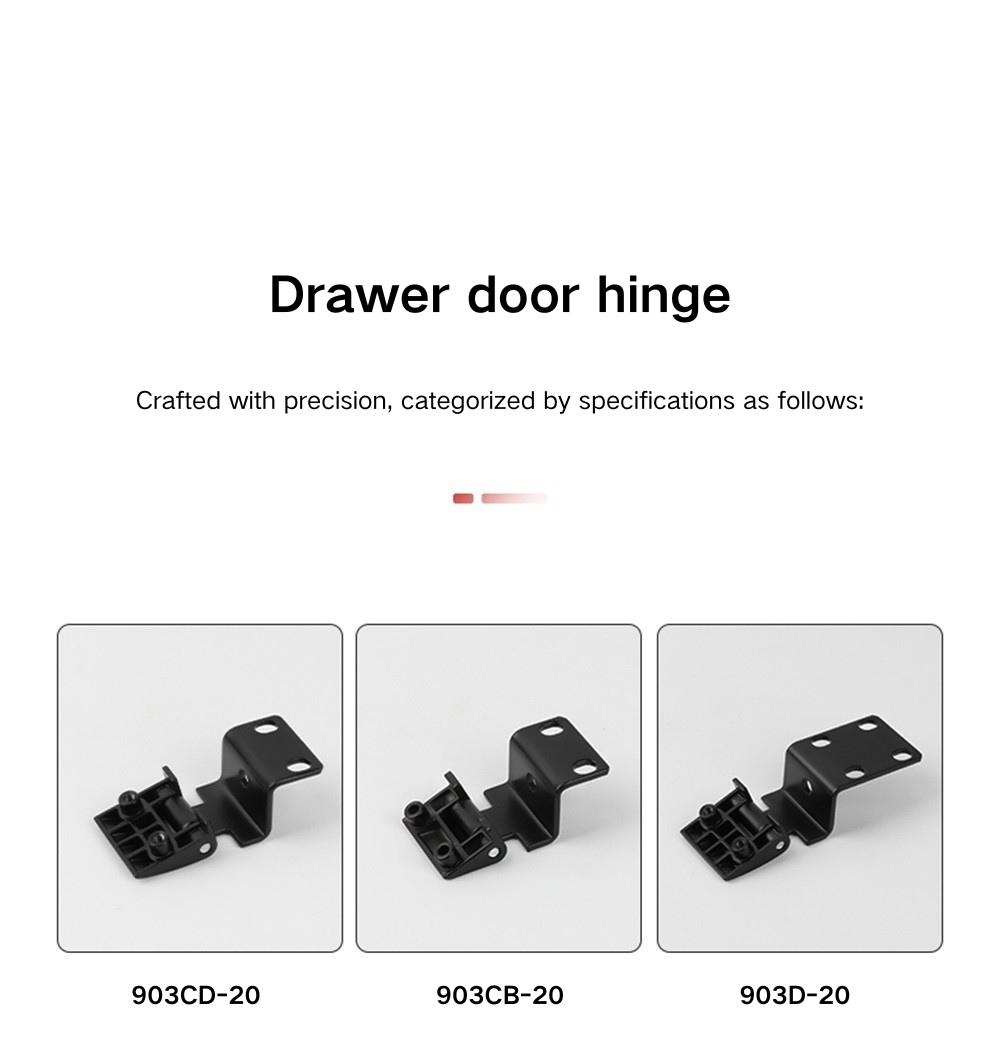

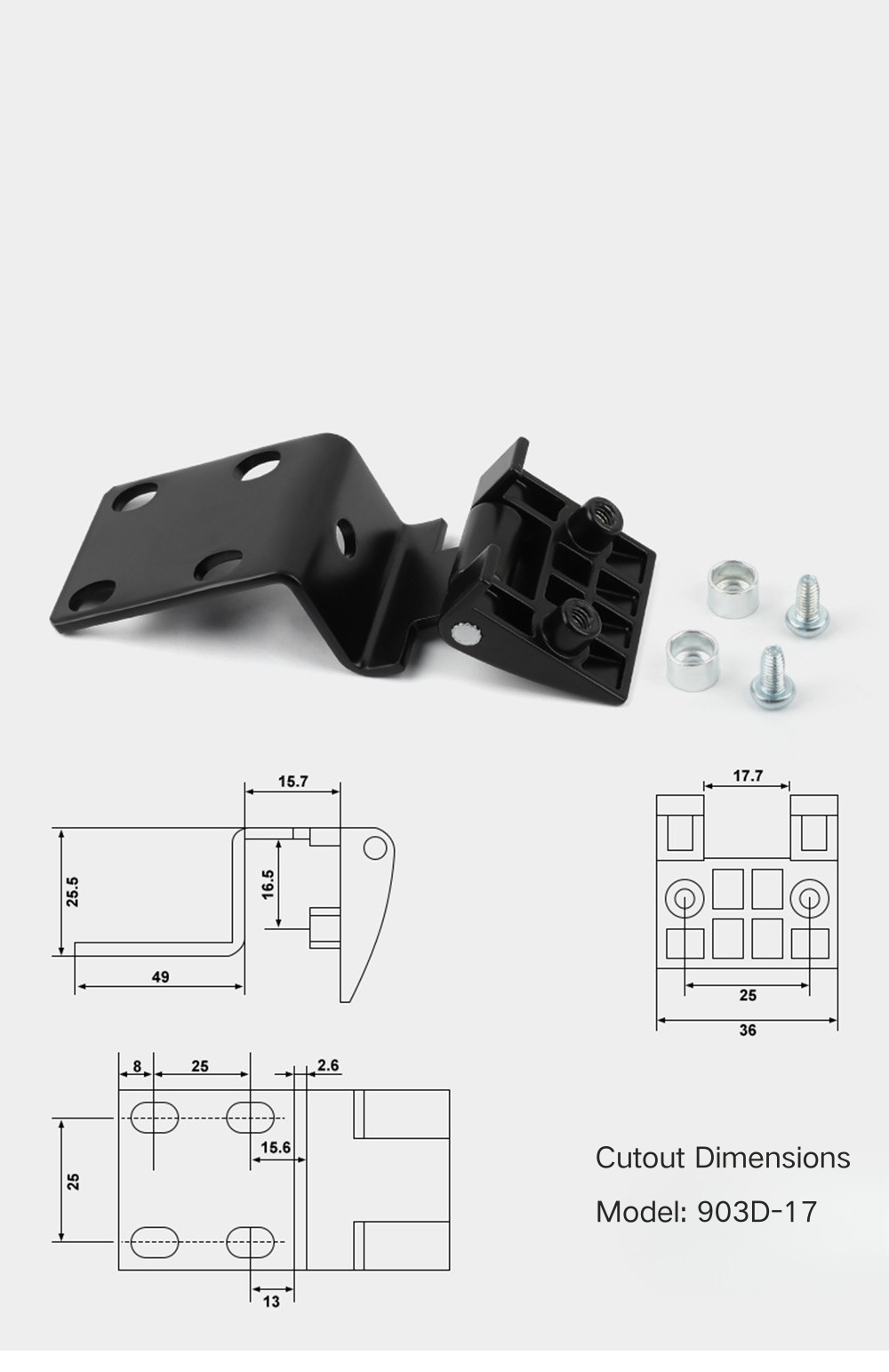

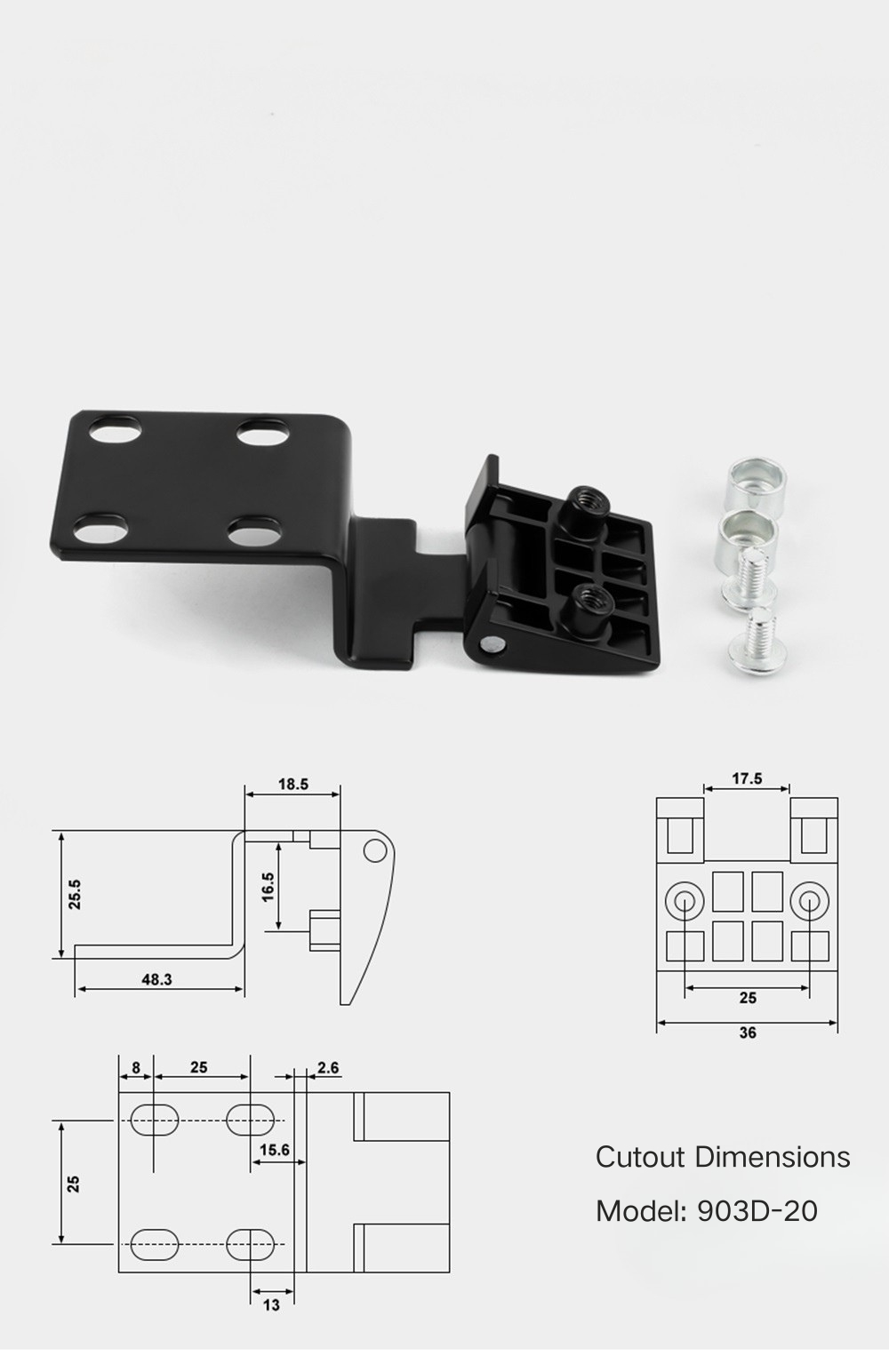

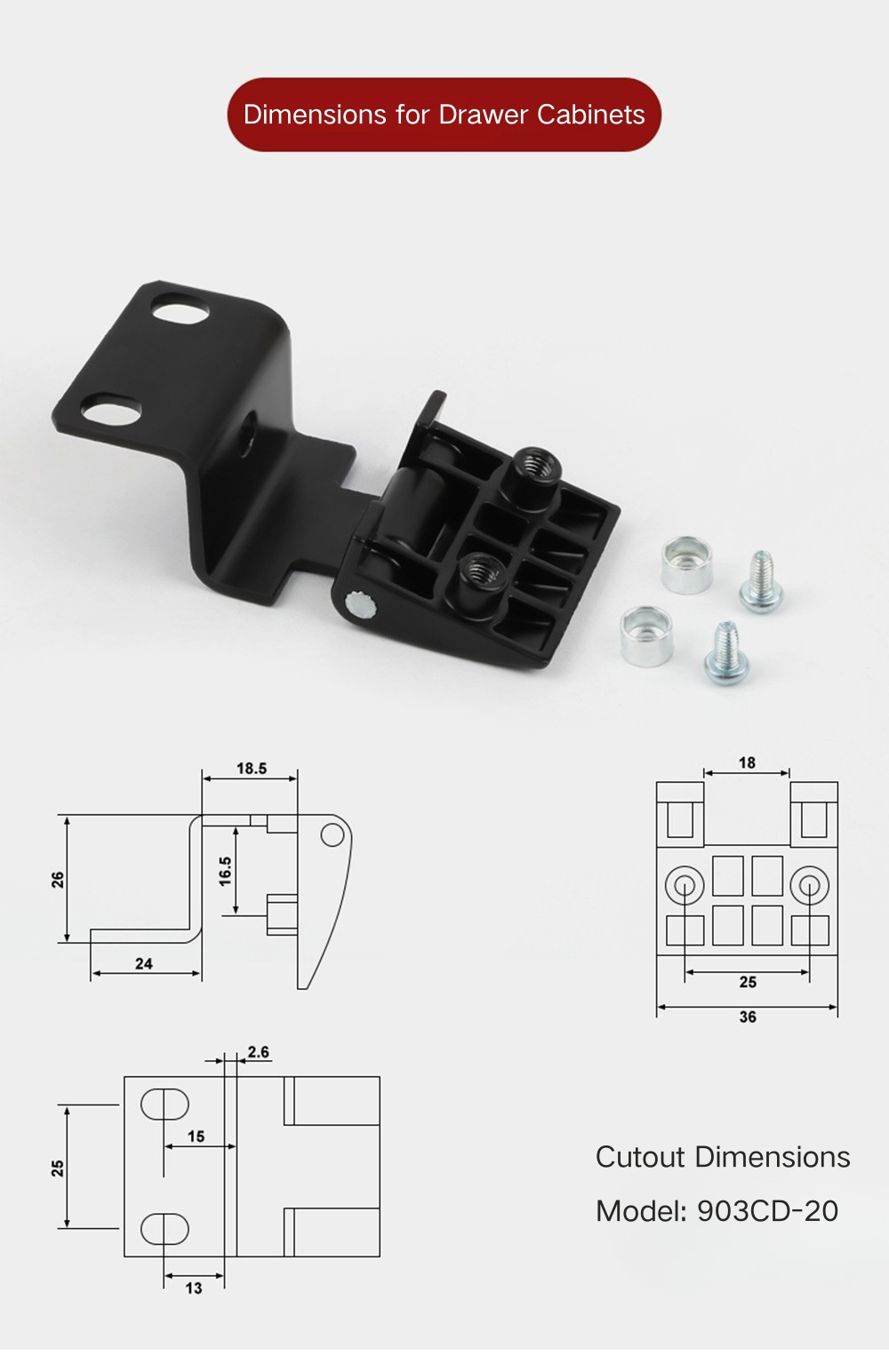

La serie CL901 incluye CL901B-17, CL901B-20 y CL901D-17, todos con una placa frontal de 36 × 17,5 mm y un desplazamiento de orificio constante de 8 mm + 2,5 mm. La serie CL903 es el grupo más grande en la gama de bisagras, con siete modelos, incluidos CL903B-20, CL903B-20 Extended, CL903CB-20, CL903CD-20, CL903D-17 y CL903D-20, que cubren profundidades de marco estándar y extendidas. El CL233 completa la gama en aleación de zinc negro, aleación de zinc azul arena y aleación de aluminio, con una placa frontal de 39 × 20 mm y un espacio entre orificios de 12 mm similar al CL803A-25.

Dimensiones por Serie

La serie CL803 de bisagras curvadas de montaje lateral abarca un ancho total de 18,5 mm a 23,5 mm y una altura de 26 mm a 28,5 mm en todos sus modelos. El CL803A-25 tiene 23 mm de ancho y 26 mm de alto con una profundidad interior de 22,5 mm; el CL803B-20 tiene 18,5 mm de ancho y 16 mm de profundidad interior; el CL803B-25 tiene 23,5 mm de ancho y 28,5 mm de alto con una profundidad interior de 16 mm; y el CL803D-25 tiene 23,5 mm de ancho y 26,5 mm de alto con una profundidad interior de 16,5 mm. Todos los modelos CL803 tienen una base de 26 mm de ancho y una placa de montaje de 20 mm de altura.

La serie CL901 es notablemente más alta que los otros modelos de la gama de bisagras curvadas de montaje lateral para puertas de gabinetes eléctricos: los tres tienen una altura total de 39,5 mm, con anchos entre 15,5 mm y 18,5 mm y una profundidad interior constante de 16,5 mm en todos los ámbitos. Los anchos de la base son 20 mm para CL901B-17, 20,5 mm para CL901B-20 y 21 mm para CL901D-17. La serie CL903 abarca una gama más amplia: anchos de base de 48 mm a 73,8 mm en el modelo extendido, con alturas totales de 25,5 mm a 26 mm. El CL233 tiene un tamaño total de 24,5 × 24,5 mm con una profundidad interior de 22 mm, una placa de montaje de 39,3 mm y un orificio desplazado de 7,5 mm + 15 mm en la placa frontal.

Escenarios de aplicación

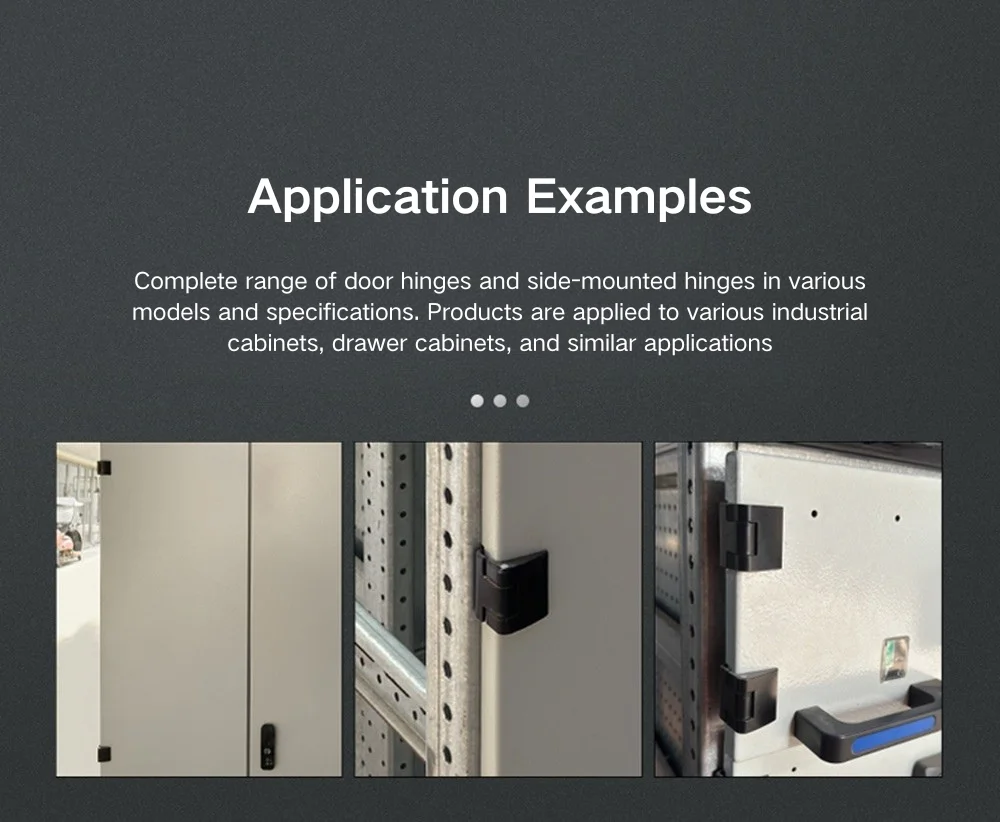

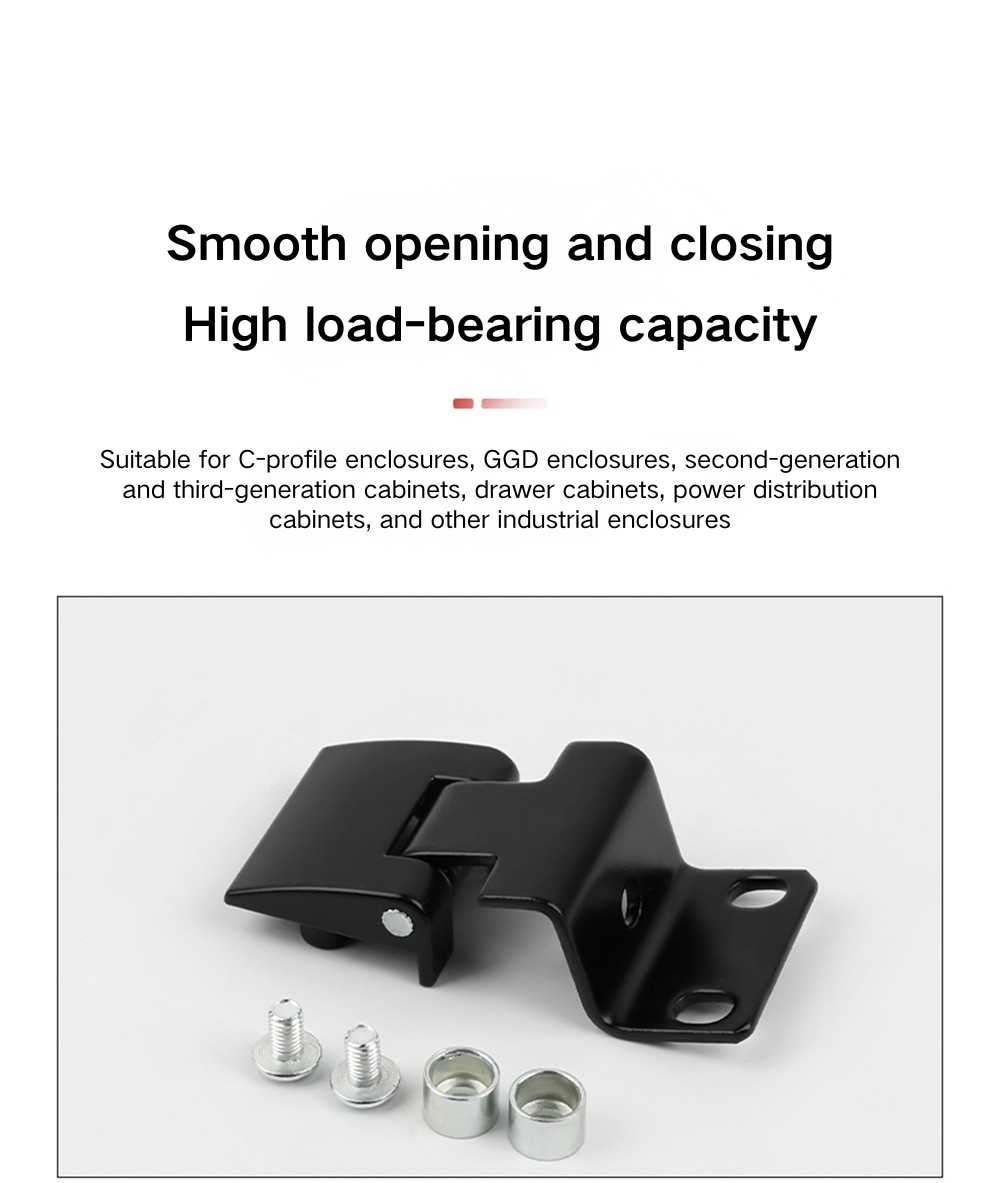

La bisagra curva de montaje lateral para puertas de gabinetes eléctricos está diseñada específicamente para marcos de gabinetes construidos con perfiles de acero de sección C, que es el método de construcción estándar para gabinetes eléctricos GGD, gabinetes de distribución, gabinetes de cajones y gabinetes eléctricos de segunda y tercera generación. El perfil curvado del cuerpo de la bisagra se engancha sobre el borde de la sección C y la placa frontal se atornilla a la cara del panel de la puerta, que es el método de instalación establecido para este tipo de gabinete y no requiere modificaciones a los perfiles del marco estándar.

Más allá de las aplicaciones principales de GGD y gabinetes de energía, este producto también se adapta a otros gabinetes industriales construidos con perfiles de sección en C compatibles o perfiles de marco de acero curvados similares. El CL233 en aleación de zinc azul arena a veces se especifica cuando el exterior del gabinete utiliza un esquema de hardware codificado por colores, mientras que la variante CL233 de aleación de aluminio es la opción más liviana para gabinetes donde el peso es una consideración. La gama de tamaños de modelos CL803, CL901 y CL903 significa que la mayoría de las profundidades de marcos y espesores de paneles de puertas estándar en el mercado de GGD y gabinetes eléctricos están cubiertos dentro de una sola familia de productos.

Preguntas frecuentes

P1: ¿Qué series se incluyen en esta gama de bisagras?

La gama abarca cuatro series: CL803 (cuatro modelos), CL901 (tres modelos), CL903 (siete modelos) y CL233 (tres variantes). Todos son de aleación de zinc negro, excepto el CL233, que también está disponible en aleación de zinc azul arena y aleación de aluminio.

P2: ¿Para qué tipos de gabinetes está diseñada esta bisagra?

La bisagra curva de montaje lateral está diseñada para marcos de gabinetes con perfil de sección C, incluidos gabinetes eléctricos GGD, gabinetes de distribución de segunda y tercera generación, gabinetes con cajones y gabinetes eléctricos. No está diseñado para tipos de gabinetes soldados o de marco plano.

P3: ¿Cómo se instala esta bisagra?

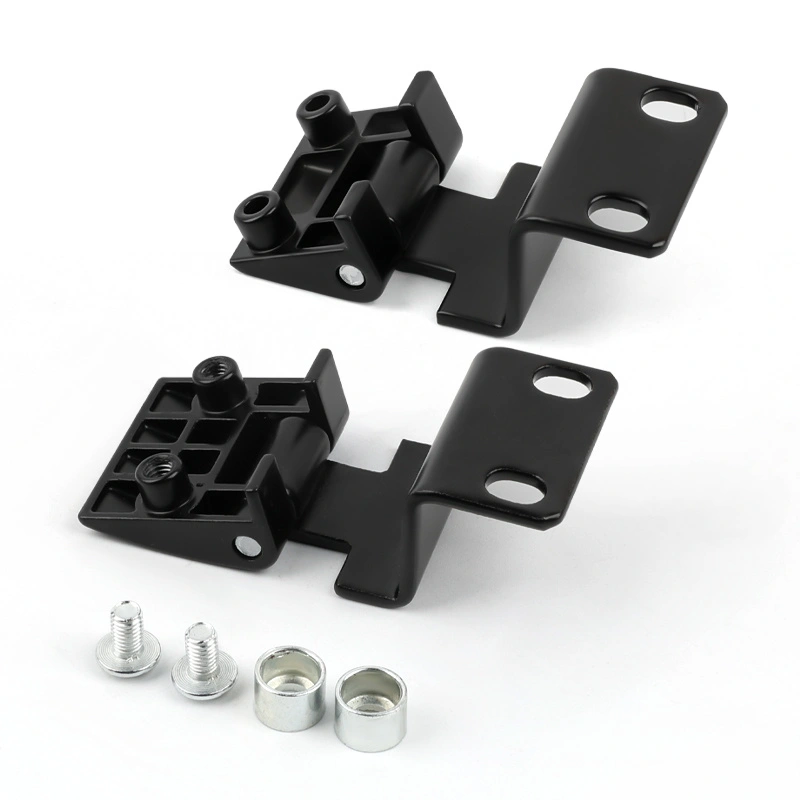

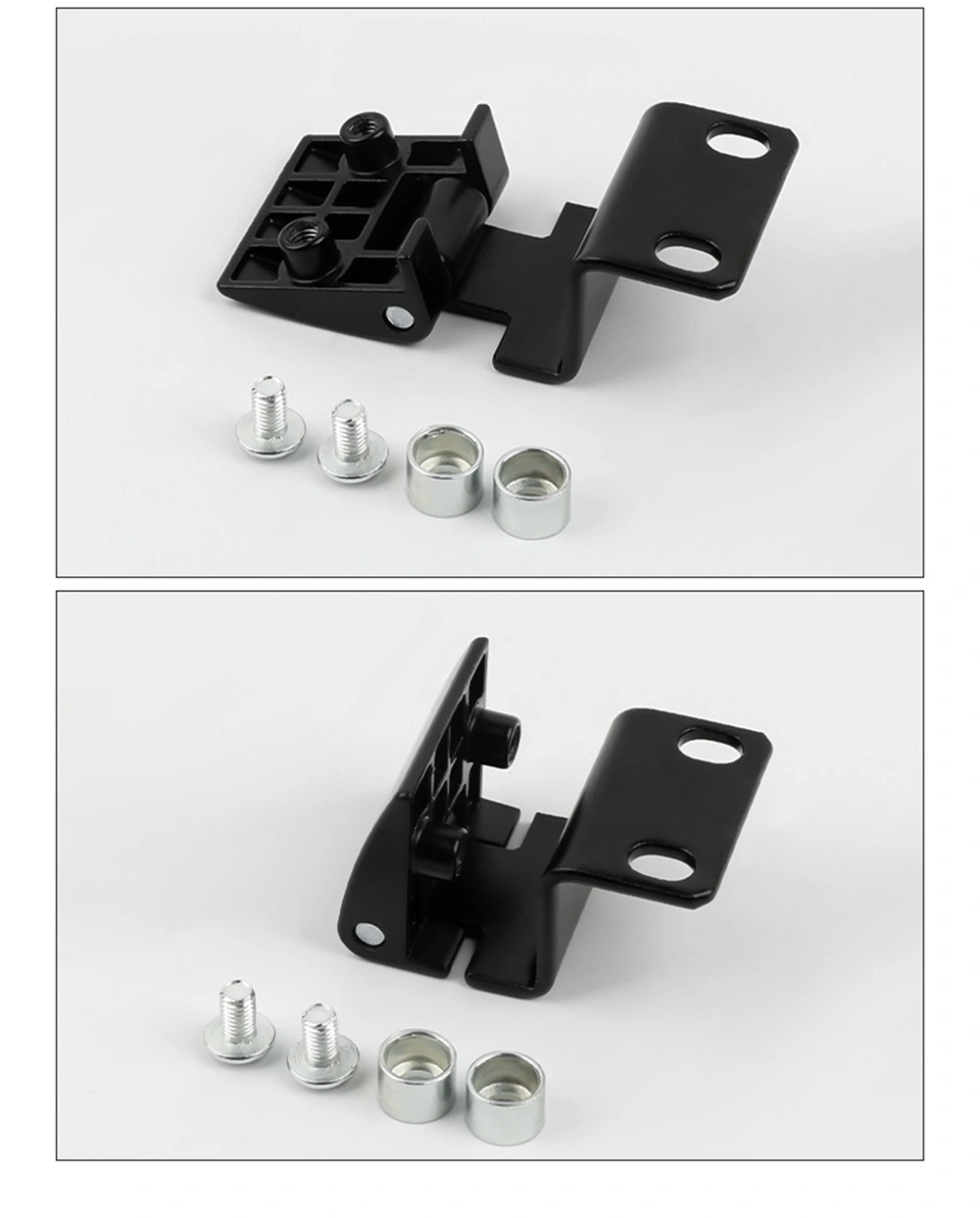

Todos los modelos están montados con tornillos. El cuerpo de la bisagra doblada se engancha sobre el borde del marco de sección C y la placa de montaje frontal se atornilla a la cara del panel de la puerta. No se requiere soldadura.

P4: ¿Cuál es la diferencia entre las series CL803, CL901 y CL903?

Las series difieren en el tamaño total, la profundidad del marco y la configuración de la placa de montaje. Los modelos CL901 son los más altos con una altura total de 39,5 mm; Los modelos CL803 son más compactos; Los modelos CL903 cubren la gama más amplia de anchos de base, incluida una variante extendida de 73,8 mm. Seleccione según el perfil de su marco específico y las dimensiones del panel de la puerta.

P5: ¿Qué diferencia al CL233 de las otras series?

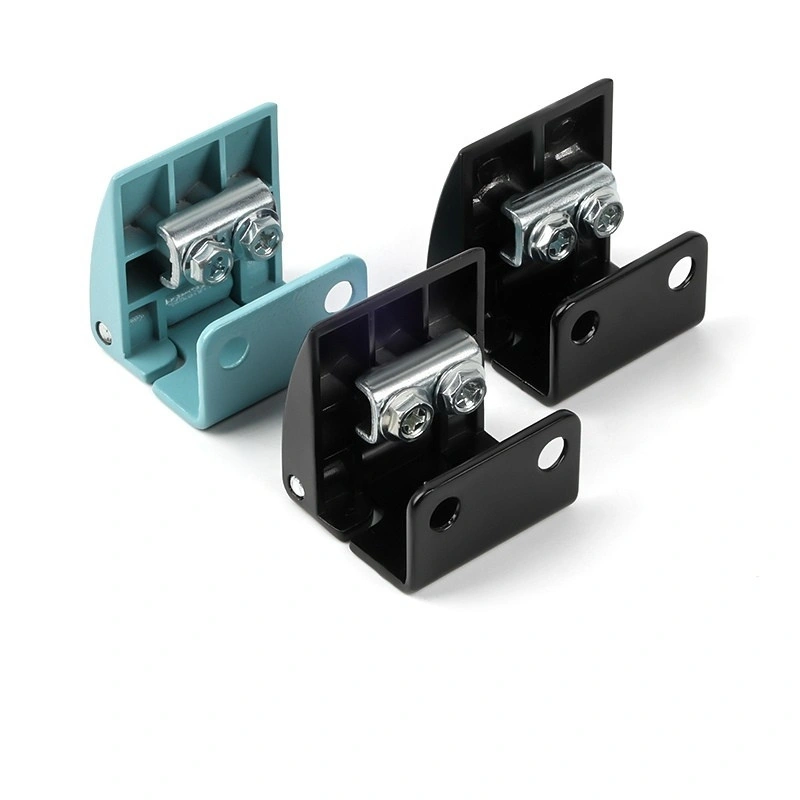

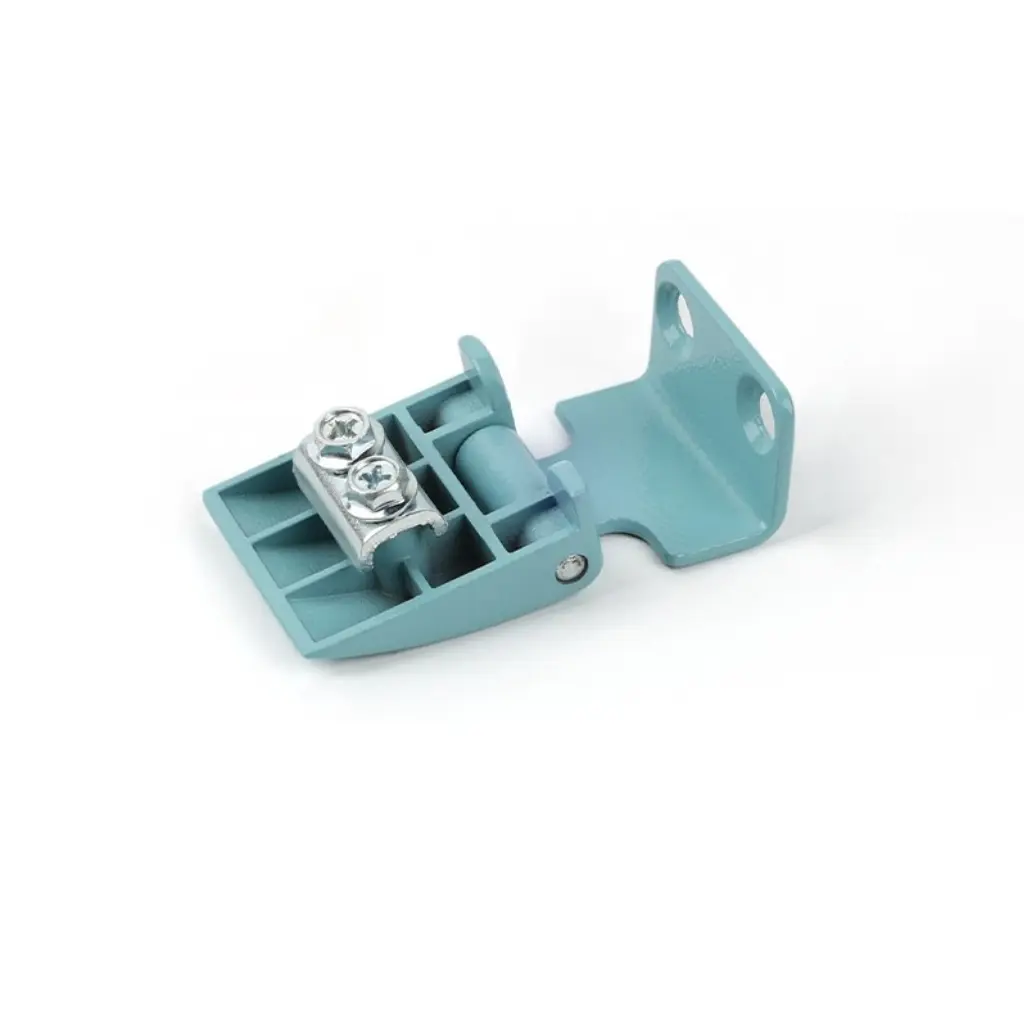

El CL233 está disponible en tres variantes: aleación de zinc negro, aleación de zinc azul arena y aleación de aluminio, lo que lo convierte en el único modelo de la gama con una opción de color y una alternativa de material liviano. Las dimensiones de su placa frontal (39 × 20 mm) son similares a las del CL803A-25.

P6: ¿Cómo elijo el modelo correcto para mi gabinete?

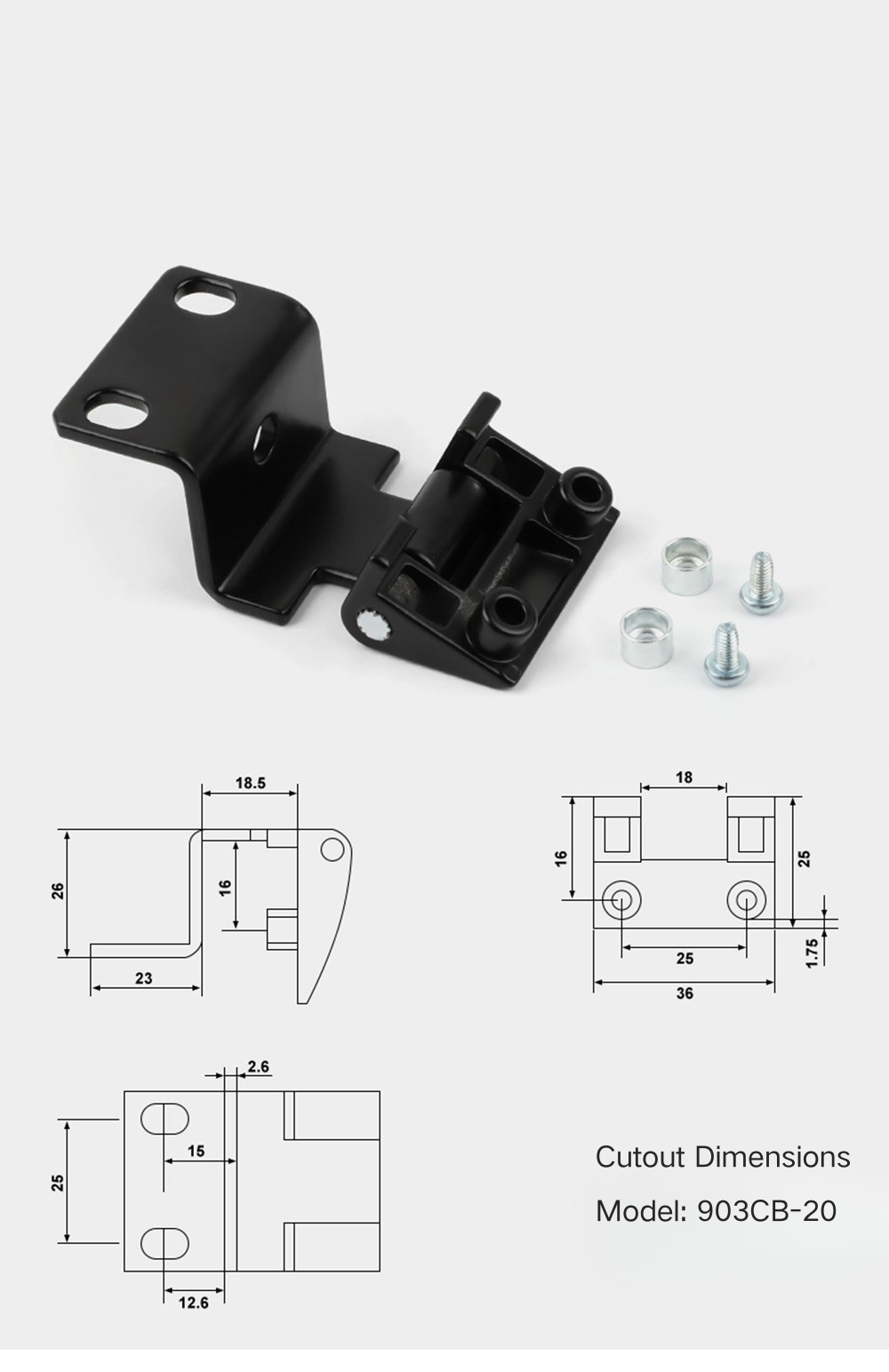

La selección depende de la profundidad del perfil del marco de su gabinete, el grosor del panel de la puerta y la preferencia de la placa de montaje. Los sufijos numéricos (-17, -20, -25) y las letras (A, B, D, CB, CD) forman parte de la designación del modelo. Consulte los dibujos de dimensiones para cada modelo o comuníquese con Yitai Lock con las especificaciones de su marco para obtener una recomendación.

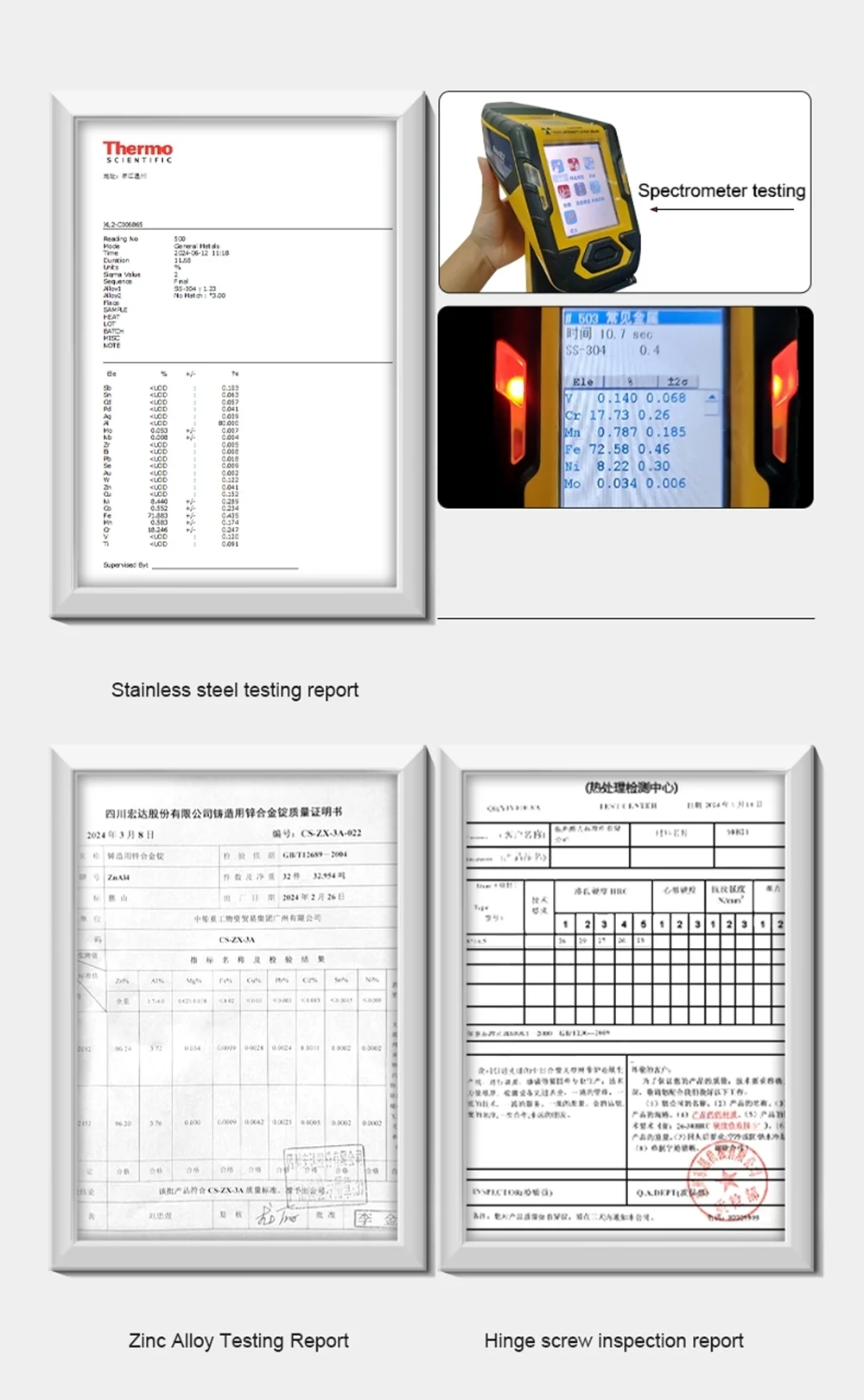

P7: ¿De qué material están hechas las bisagras?

La mayoría de los modelos son de aleación de zinc negro. El CL233 también está disponible en aleación de zinc azul arena y aleación de aluminio. La construcción de aleación de zinc proporciona una buena consistencia dimensional gracias a la fundición a presión y se adapta bien a entornos de gabinetes industriales interiores estándar.

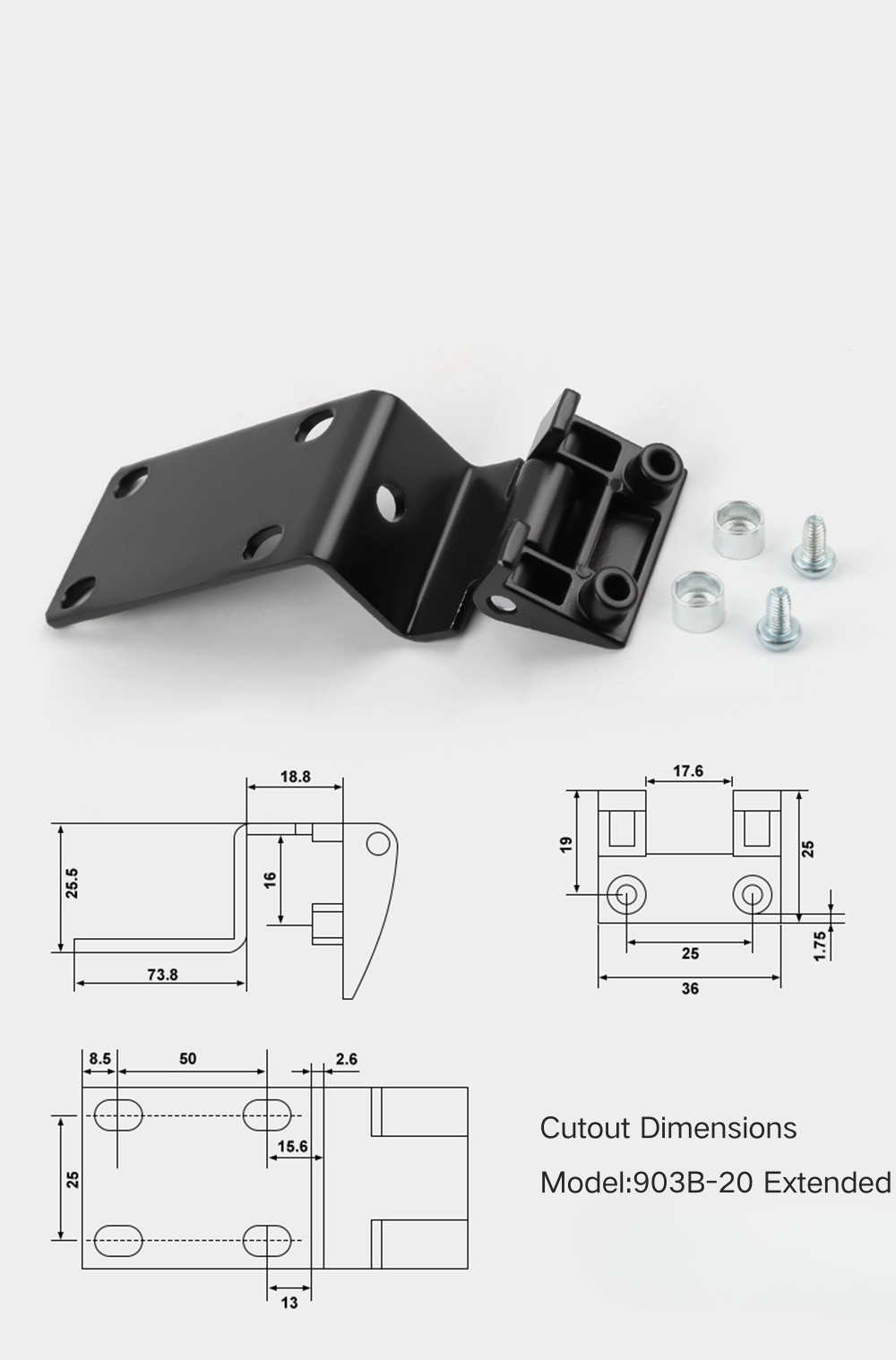

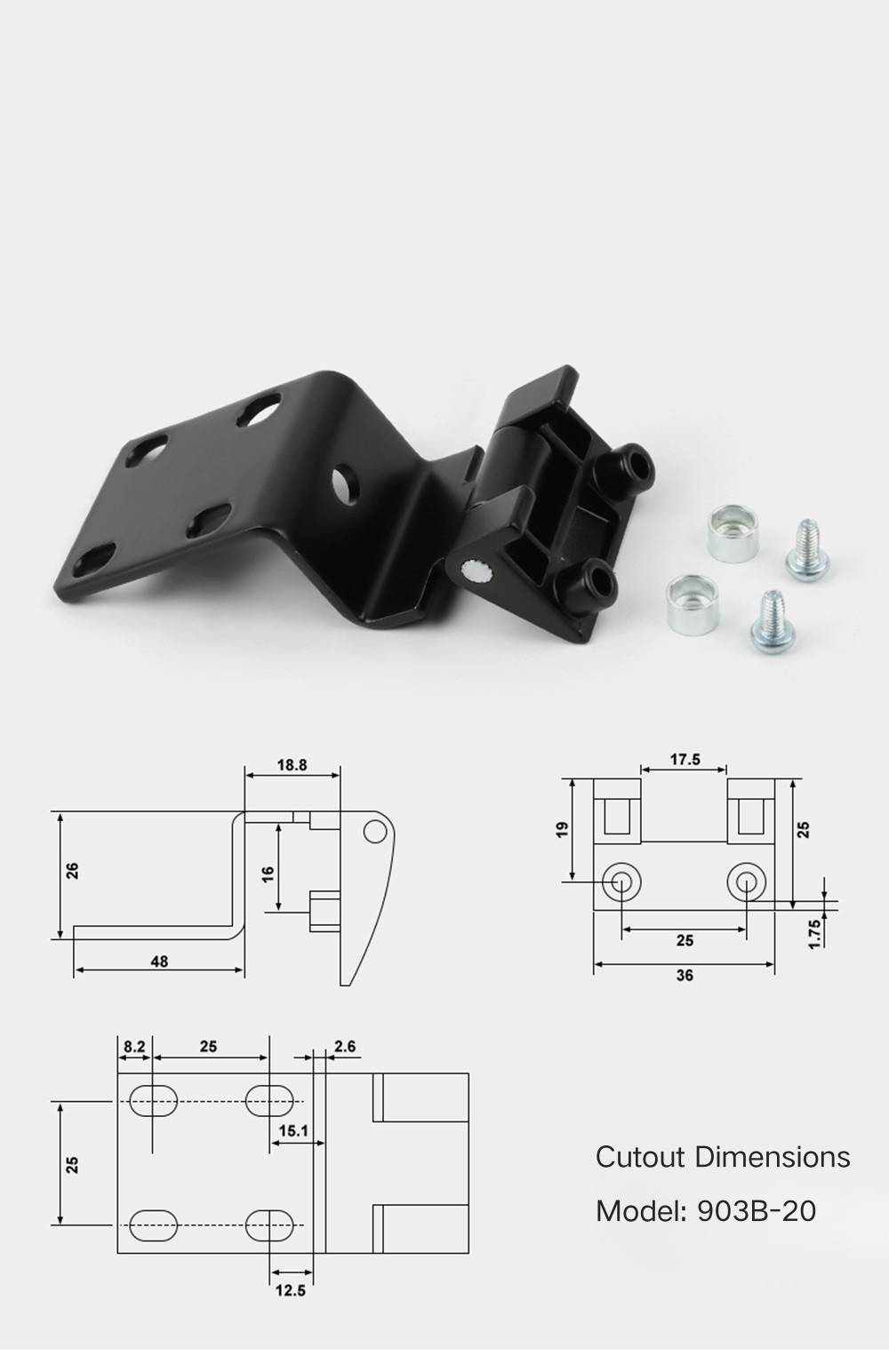

P8: ¿El CL903B-20 Extendido es adecuado para perfiles de marco más profundos?

Sí, el CL903B-20 Extended tiene un ancho de base de 73,8 mm, que es considerablemente más ancho que el CL903B-20 estándar de 48 mm. Es la elección correcta cuando el perfil del marco del gabinete requiere una base de bisagra más larga para salvar un canal de sección en C más profundo.
