Bisagra de aleación de zinc para gabinete RMU

Para aquellos que obtienen hardware para gabinetes RMU de Yitai Lock en volumen, la bisagra de aleación de zinc para gabinete RMU CL208 utiliza un diseño de doble cilindro con dos cilindros de Φ8 mm y un pasador de Φ4 mm, lo que le da a la bisagra una superficie de carga más amplia que un tipo de cilindro único del mismo tamaño. El espacio total es de 48 × 26 mm, se instala mediante soldadura y las dos opciones de acabado (negro y cromo brillante) cubren los tratamientos de superficie de gabinetes más comunes en el mercado de RMU y aparamenta.

Estructura y dimensiones

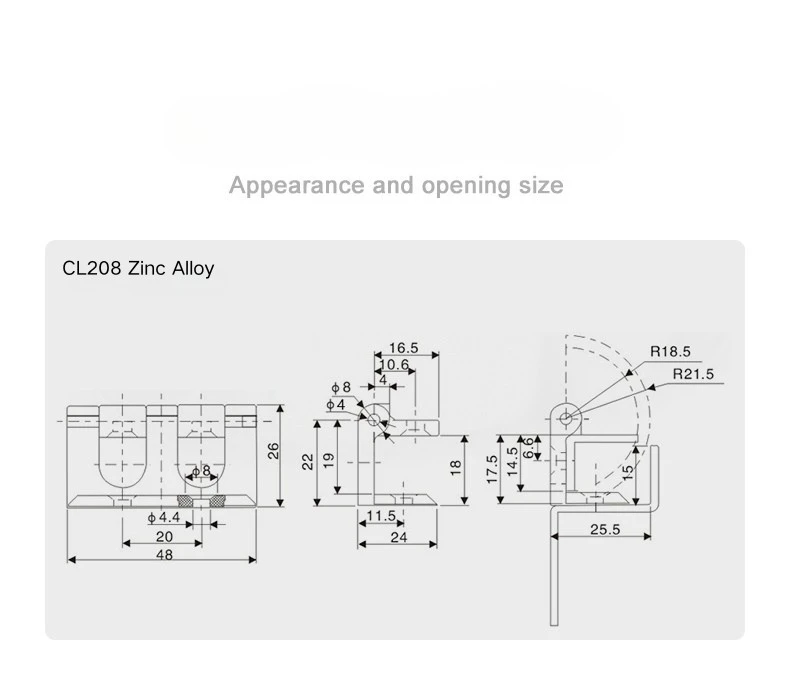

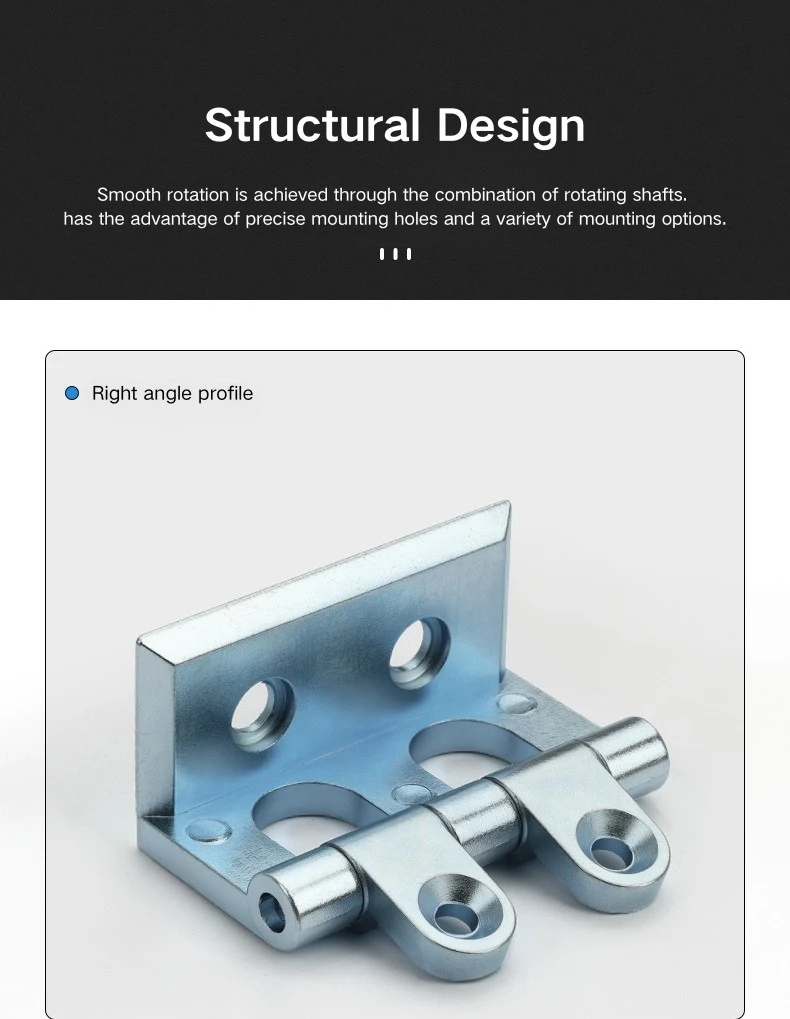

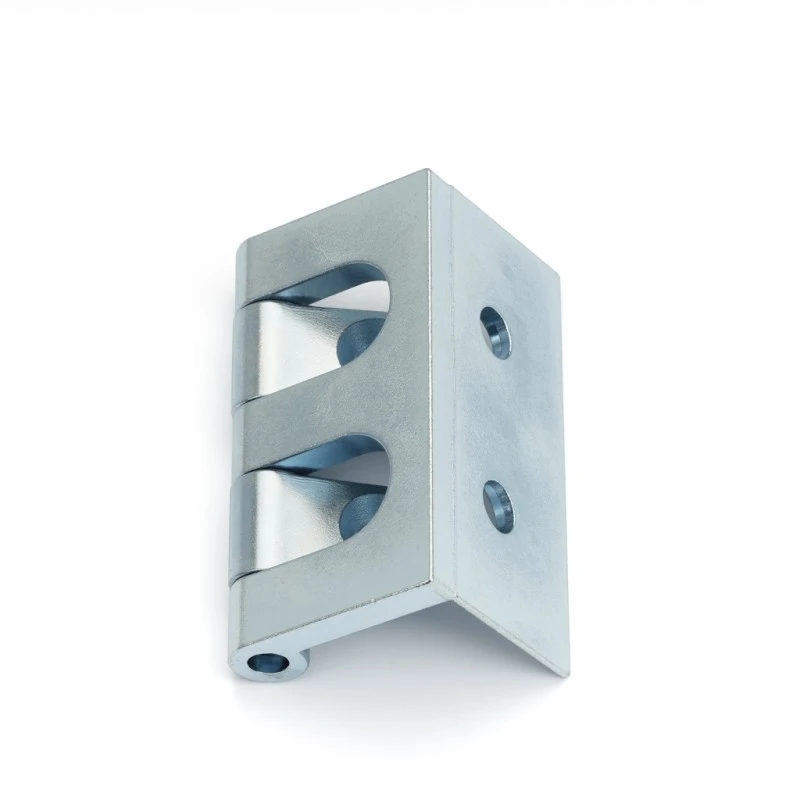

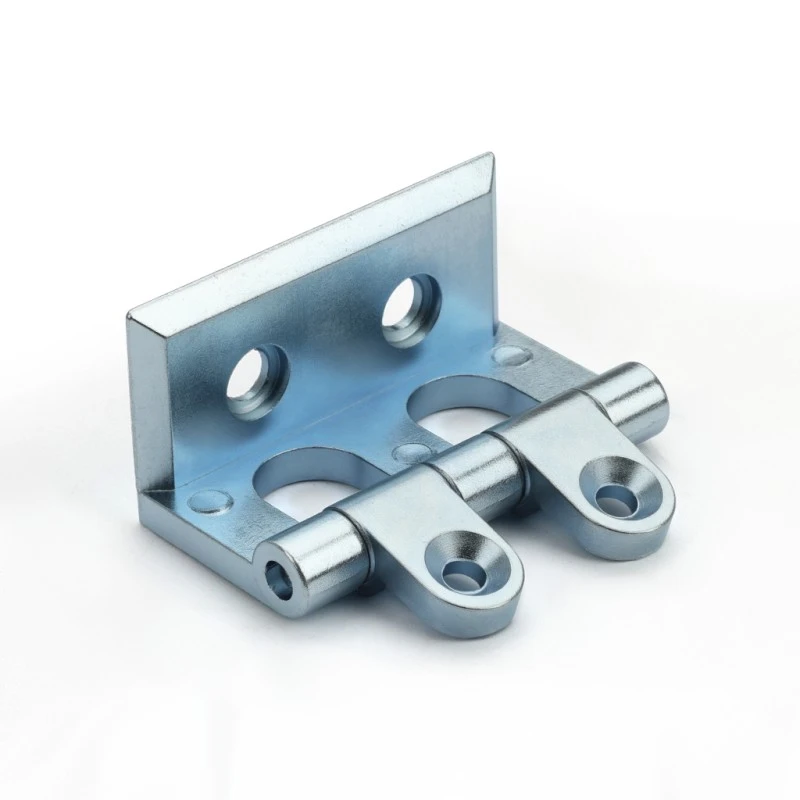

La bisagra de aleación de zinc para gabinete RMU mide 48 mm de ancho y 26 mm de alto en total, con un espacio de 20 mm entre las dos alas de montaje. La bisagra de aleación de zinc para gabinete RMU utiliza dos cilindros de Φ8 mm en un pasador compartido de Φ4 mm en lugar de un solo muñón: la superficie de apoyo más amplia distribuye la carga de la puerta de manera más uniforme y aguanta mejor el uso repetido. El conjunto del cilindro se encuentra a 16,5 mm del borde de la hoja con el centro del pasador a 10,6 mm.

En el perfil lateral, la bisagra de aleación de zinc para gabinete RMU tiene una profundidad de encaje en el panel de la puerta de 24 mm y un alcance lateral del marco de 25,5 mm. La sección de unión del marco tiene 22 mm de alto con una base de 11,5 mm y el espacio libre lateral tiene una altura total de 17,5 mm con un escalón interior de 14,5 mm y un desplazamiento de pasador de 6,6 mm, dimensiones que se alinean con la geometría del canal del marco típica de RMU y gabinetes de distribución.

Control de ángulo de apertura y puerta

La característica destacada de la bisagra de aleación de zinc para gabinete RMU es el ángulo de apertura de 270°. La mayoría de las bisagras de gabinetes estándar se abren a 90°, 120° o 180°; un giro de 270° significa que la puerta se puede plegar hacia atrás casi plana contra el costado del gabinete en lugar de detenerse en ángulo recto o hasta la mitad. En aplicaciones RMU y unidad principal en anillo, esto marca una diferencia real cuando los técnicos necesitan acceso sin obstáculos al interior para instalación, mantenimiento o gestión de cables.

El radio de arco de la bisagra de aleación de zinc para gabinete RMU va de R18,5 mm a R21,5 mm a lo largo del rango de giro, lo que define el espacio libre por el que pasa la puerta al abrirse. Vale la pena tener esto en cuenta durante el diseño del gabinete: debe haber suficiente espacio a lo largo del gabinete para que la puerta complete su apertura completa sin obstrucciones.

Opciones de finalización y aplicación

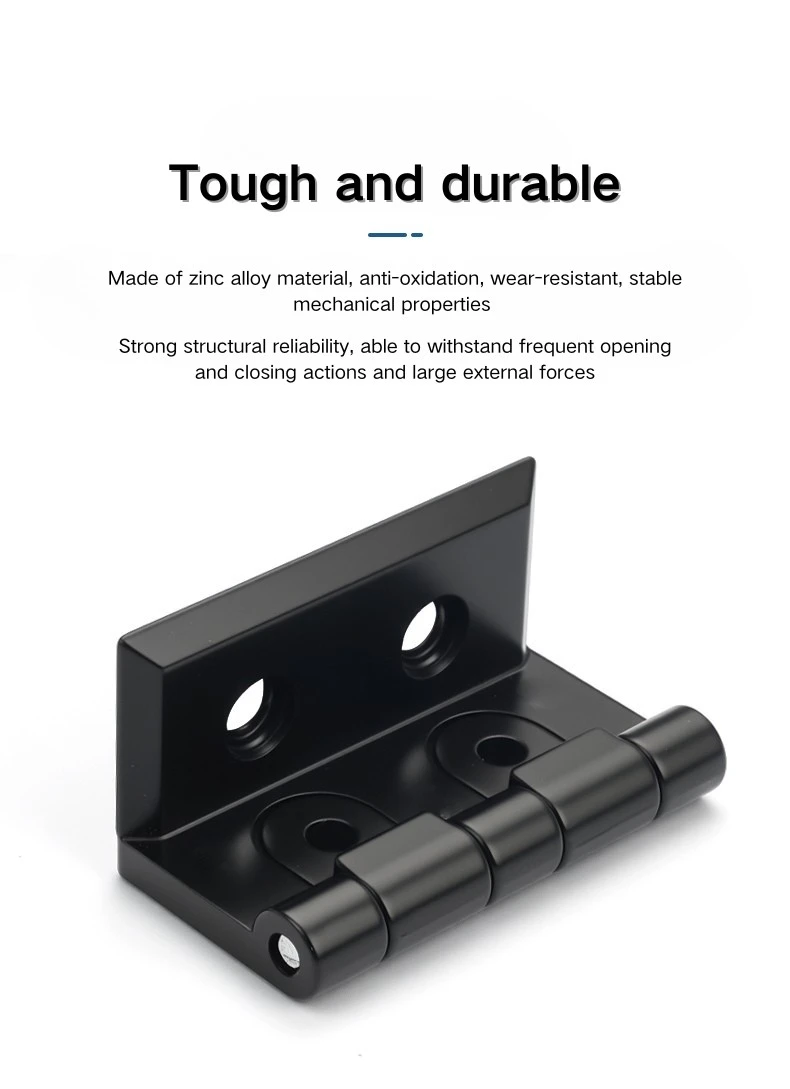

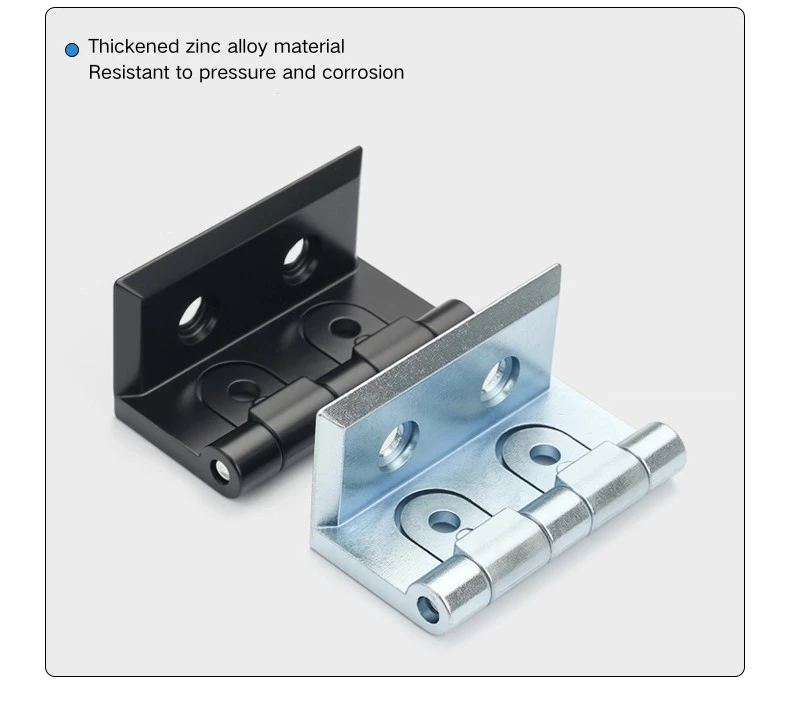

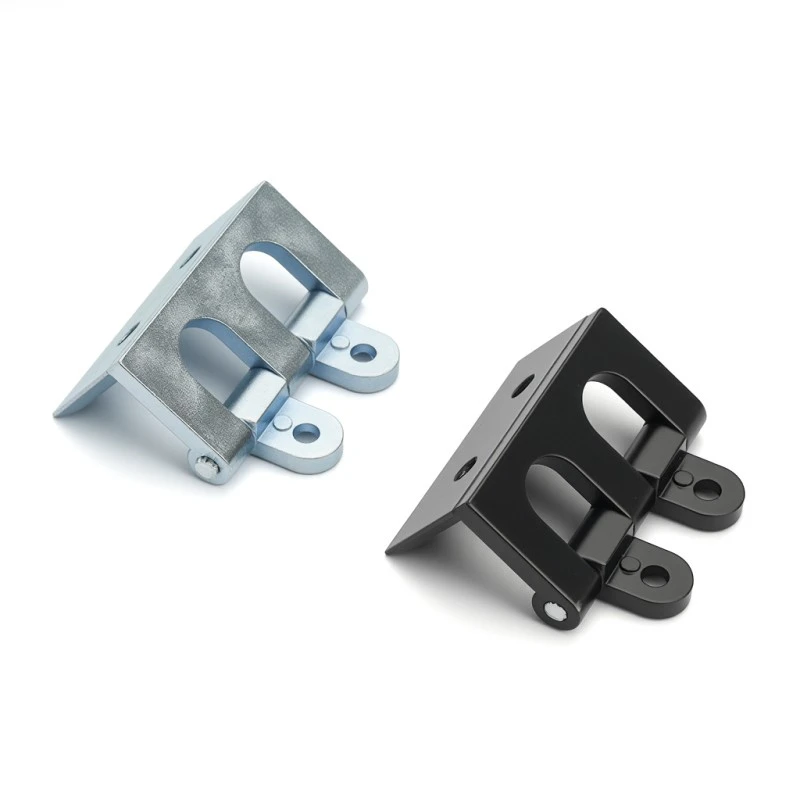

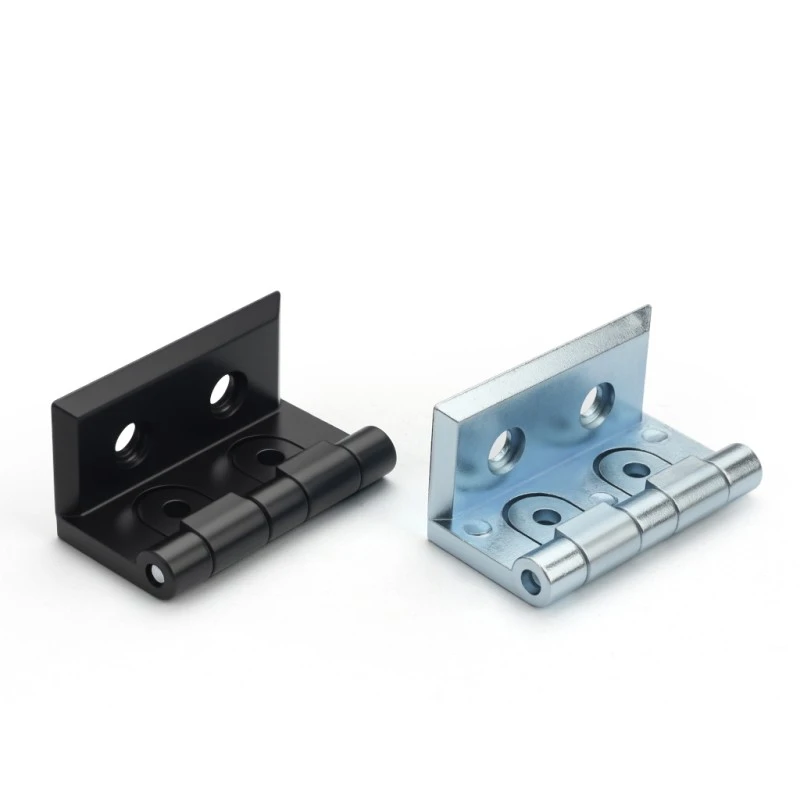

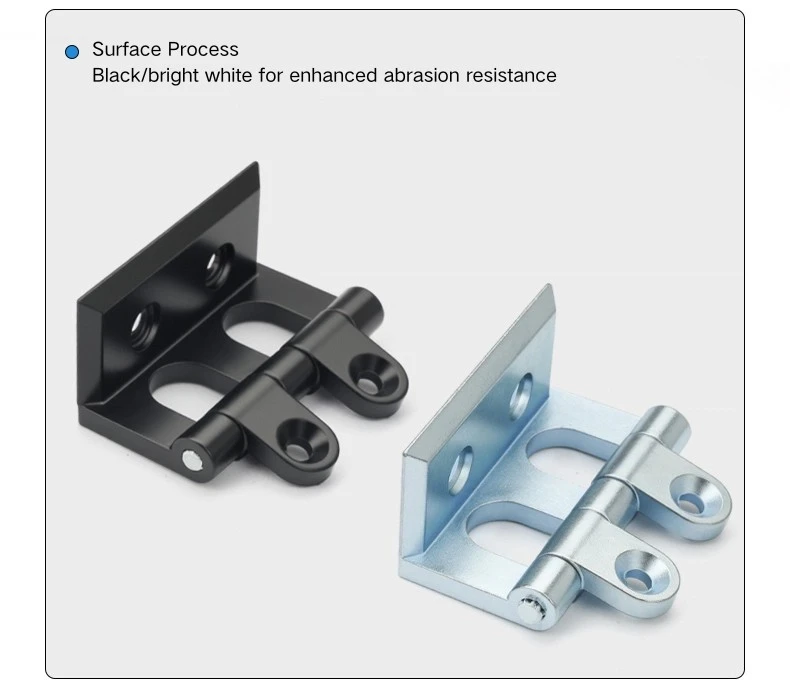

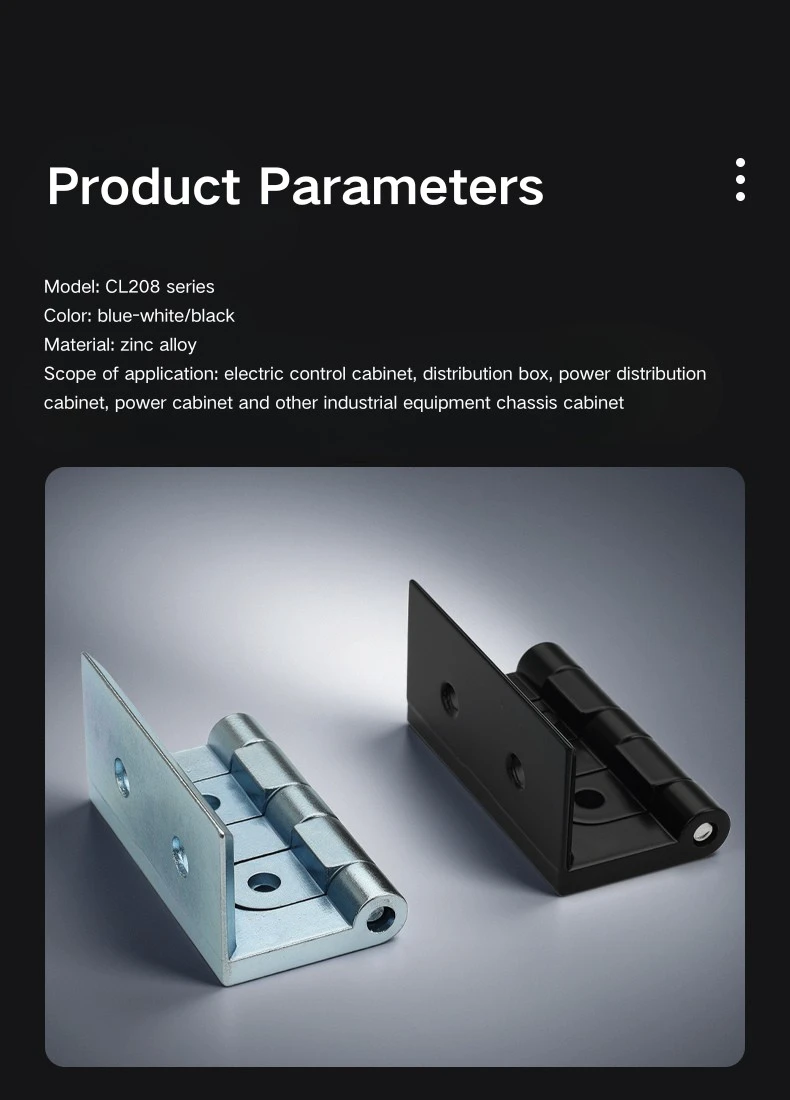

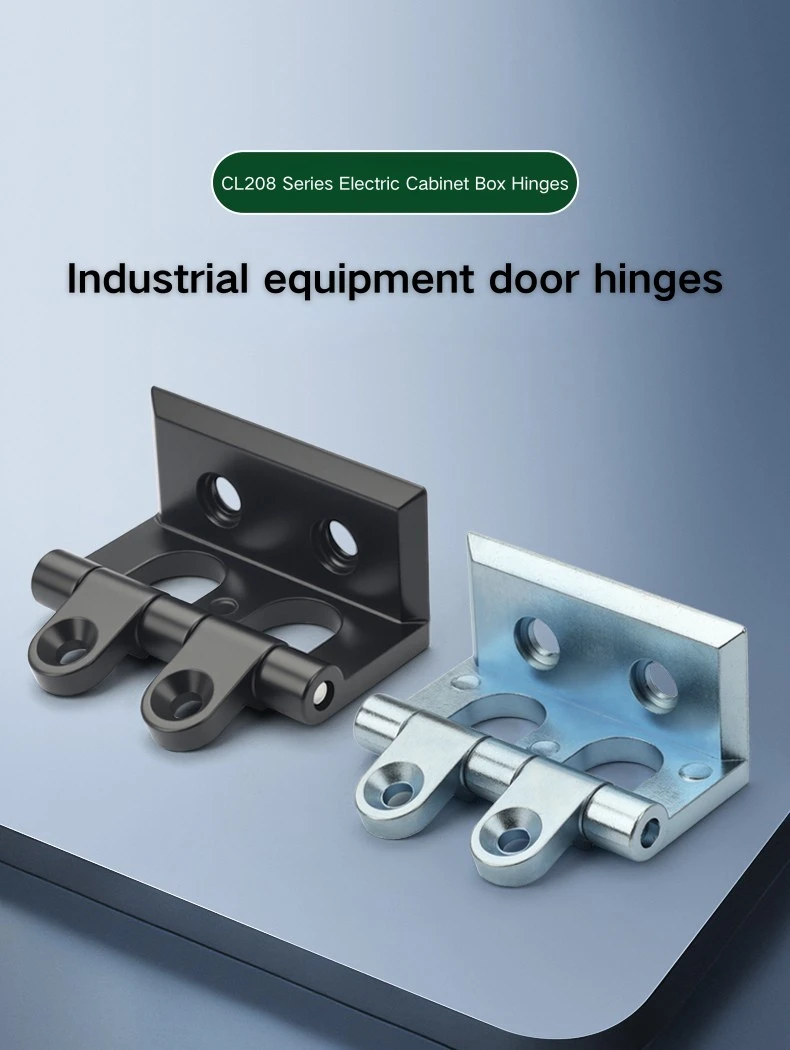

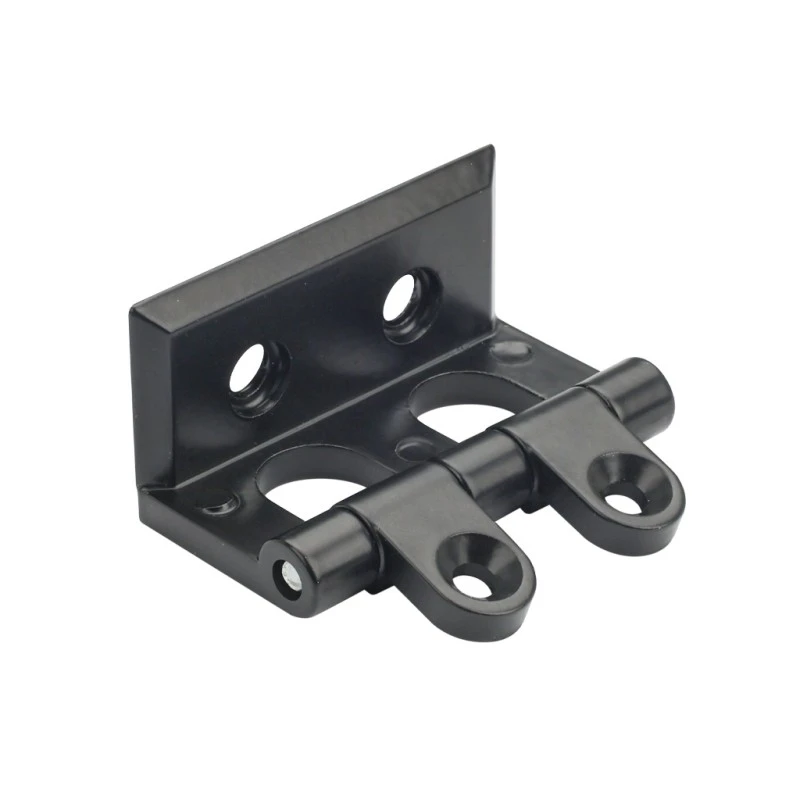

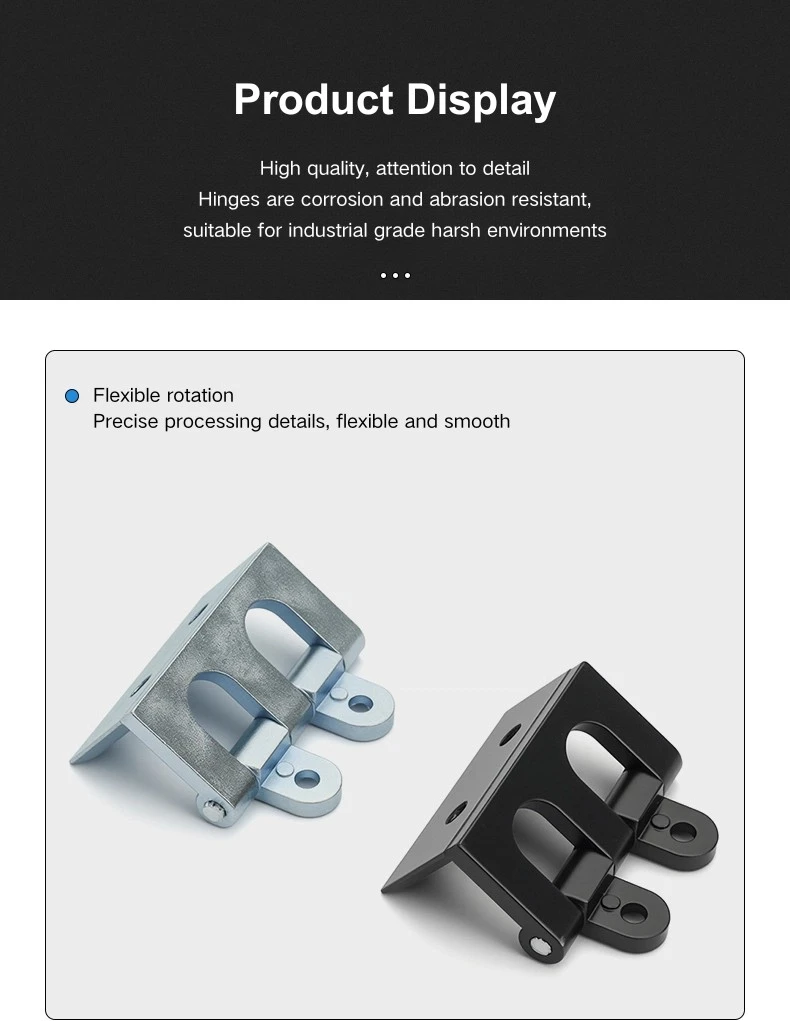

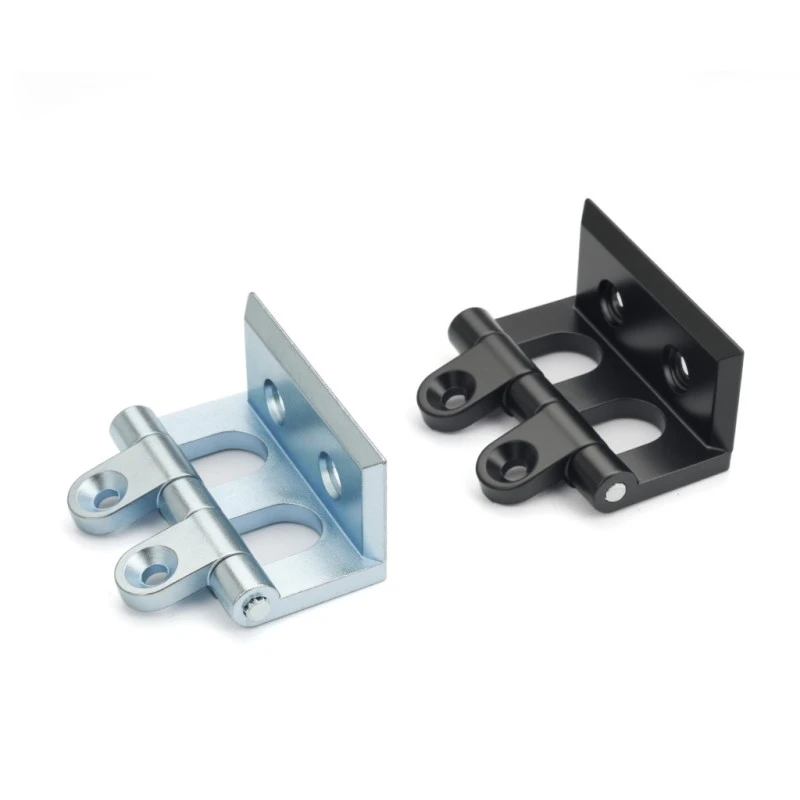

La bisagra de aleación de zinc para gabinete RMU viene en dos acabados: negro y cromo brillante. El negro se adapta a los gabinetes con recubrimiento en polvo oscuro y es la opción más común en construcciones RMU donde el exterior del gabinete tiene un acabado industrial estándar. El cromo brillante brinda una apariencia pulida y reflectante y funciona bien en paneles decorativos o de colores más claros donde el acabado de las bisagras es parte de la estética general del gabinete.

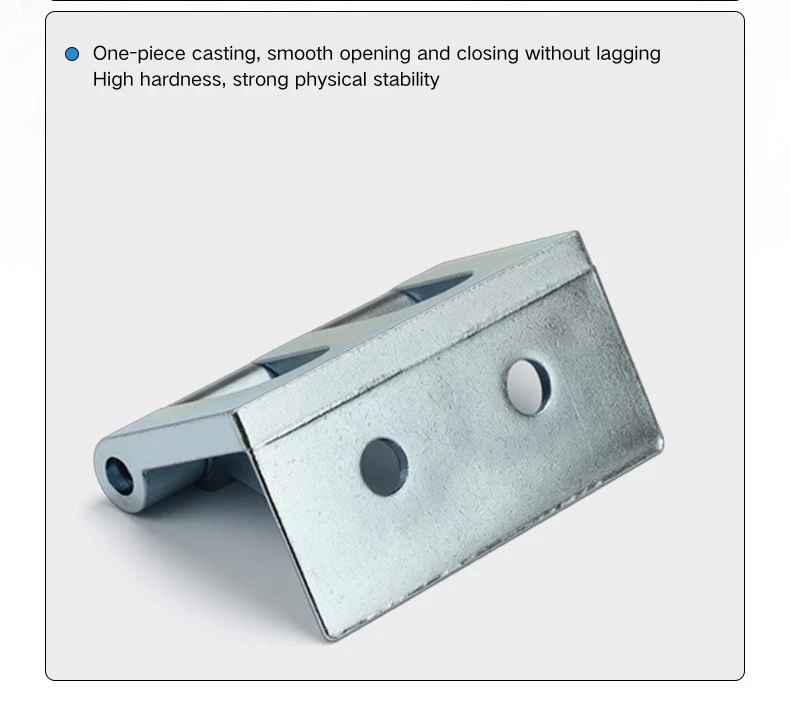

Ambos acabados de la bisagra de aleación de zinc para gabinete RMU se sueldan directamente al marco del gabinete durante la fabricación, por lo que la selección del acabado es una decisión permanente en la etapa de construcción. La construcción de aleación de zinc se adapta bien a los entornos industriales interiores típicos y el cuerpo fundido proporciona una precisión dimensional constante en todos los lotes de producción, lo que resulta útil cuando la bisagra necesita alinearse con precisión con un canal de marco coincidente en varios gabinetes.

Preguntas frecuentes

P1: ¿Cuál es el ángulo de apertura de la bisagra CL208?

El CL208 se abre a 270°, lo que permite que la puerta se abra hasta quedar plana y se pliegue casi por completo a lo largo del marco del gabinete. Esta es la razón principal por la que se especifica para RMU y gabinetes de unidades principales en anillo donde el acceso interior completo es un requisito regular.

P2: ¿Cuáles son las dimensiones generales del CL208?

La bisagra para gabinete de aleación de zinc CL208 tiene 48 mm de ancho y 26 mm de alto, con un espacio interior de 20 mm entre las alas de montaje. El alcance del lado del marco es de 25,5 mm y la profundidad de encaje del panel de la puerta es de 24 mm.

P3: ¿Cómo se instala el CL208?

La CL208 es una bisagra soldada: se fija al marco del gabinete y al panel de la puerta mediante soldadura durante la fabricación. No hay opción de montaje con tornillos para este modelo.

P4: ¿Qué opciones de acabado están disponibles?

El CL208 viene en aleación de zinc negro y aleación de zinc cromado brillante. El negro es la opción estándar para gabinetes oscuros o con recubrimiento en polvo; El cromo brillante se adapta a acabados de gabinetes más claros o decorativos.

P5: ¿Para qué tipos de gabinete está diseñado el CL208?

El CL208 está diseñado principalmente para gabinetes de unidades principales en anillo y también se utiliza en cajas de distribución eléctrica, gabinetes de control industrial y gabinetes de aparamenta. El ángulo de apertura de 270° es particularmente relevante para aplicaciones RMU donde el espacio libre total de la puerta es un requisito funcional.

P6: ¿Se necesita espacio libre para que la puerta gire 270°?

Sí. La puerta recorre un arco de R18,5 a R21,5 mm al abrirse. Durante el diseño del gabinete, asegúrese de que haya suficiente espacio a lo largo del gabinete para que la puerta complete su apertura completa sin golpear estructuras o equipos adyacentes.

P7: ¿El CL208 está disponible en acero inoxidable?

El CL208 actualmente está disponible únicamente en aleación de zinc, en acabados negro y cromo brillante. Para las opciones de bisagras de gabinete de acero inoxidable, otros modelos de la gama Yitai Lock pueden ser más adecuados según su aplicación.
