Bisagra de puerta del cuadro

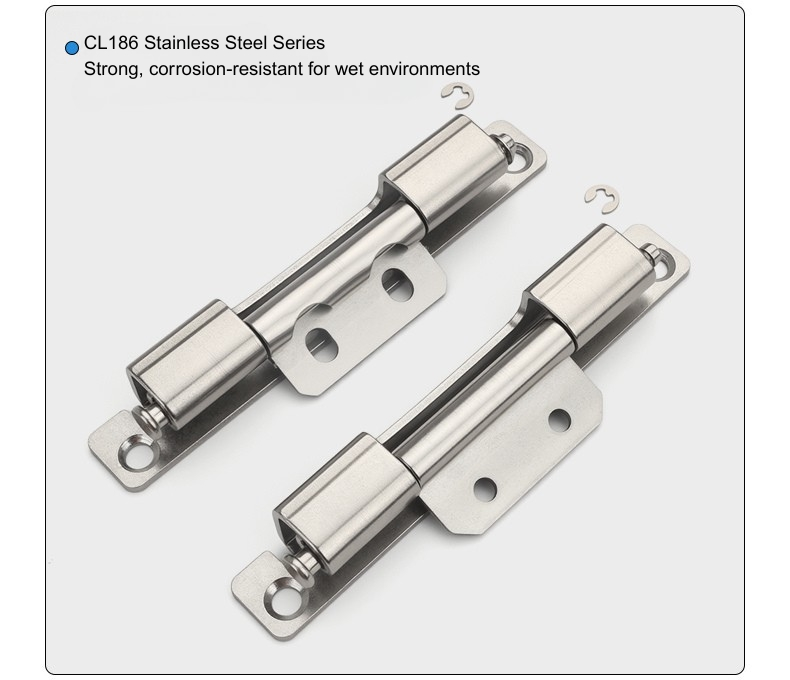

Para aquellos que obtienen bisagras de gabinete desmontables de Yitai Lock en volumen, la bisagra para puerta Switchgear CL186 ofrece a los compradores la posibilidad de elegir entre alas de montaje con orificio redondo y con orificio ranurado sin cambiar nada más sobre la bisagra: el mismo cuerpo, el mismo cilindro, las mismas dimensiones del canal del marco. La versión con orificio ranurado permite el ajuste posicional durante la instalación antes de que los tornillos estén completamente apretados, lo cual es útil cuando es necesario marcar con precisión la alineación de la puerta. Ambas versiones se atornillan utilizando los mismos puntos de fijación y están disponibles en acero al carbono y acero inoxidable.

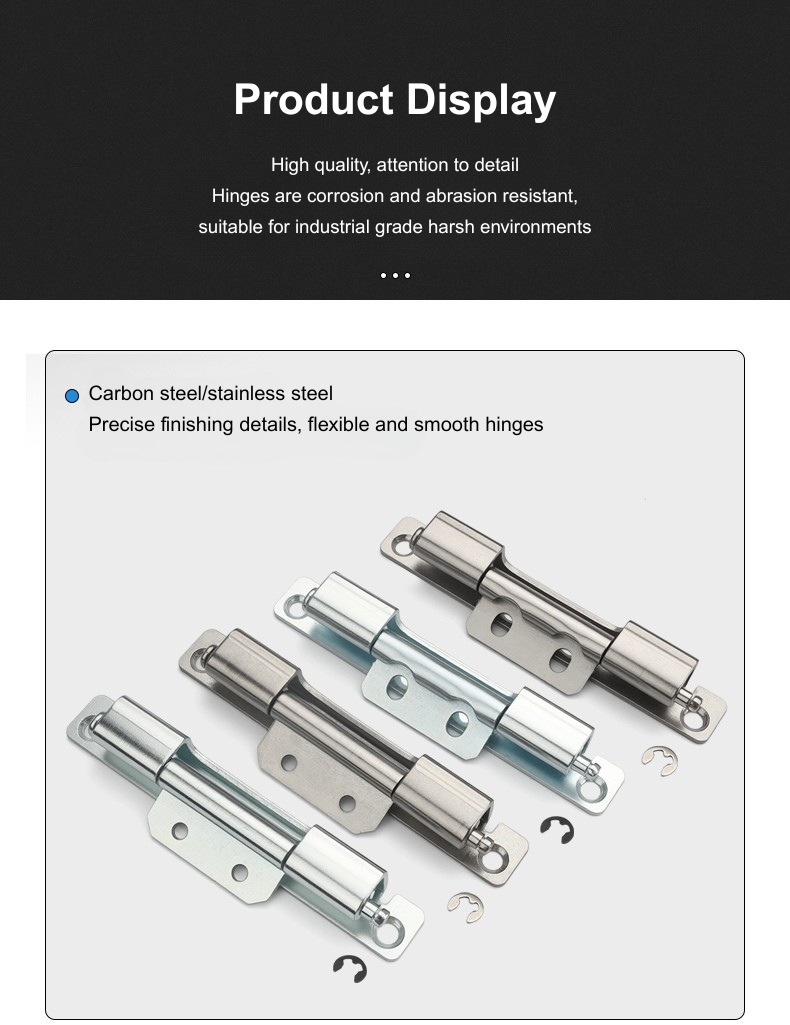

Modelo de producto	Bisagra Serie CL186
Materiales opcionales	Acero al carbono/acero inoxidable

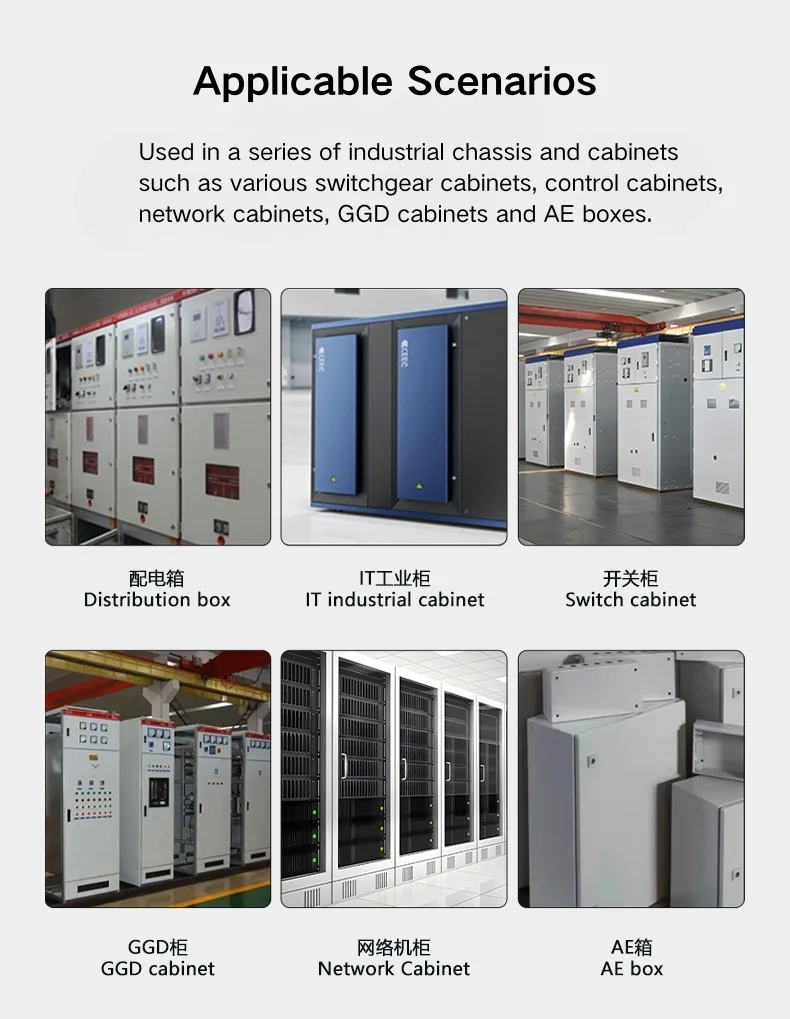

Uso	Adecuado para varios tipos de armarios de distribución, cajas de control, etc.

Opciones de modelo y configuraciones de agujeros

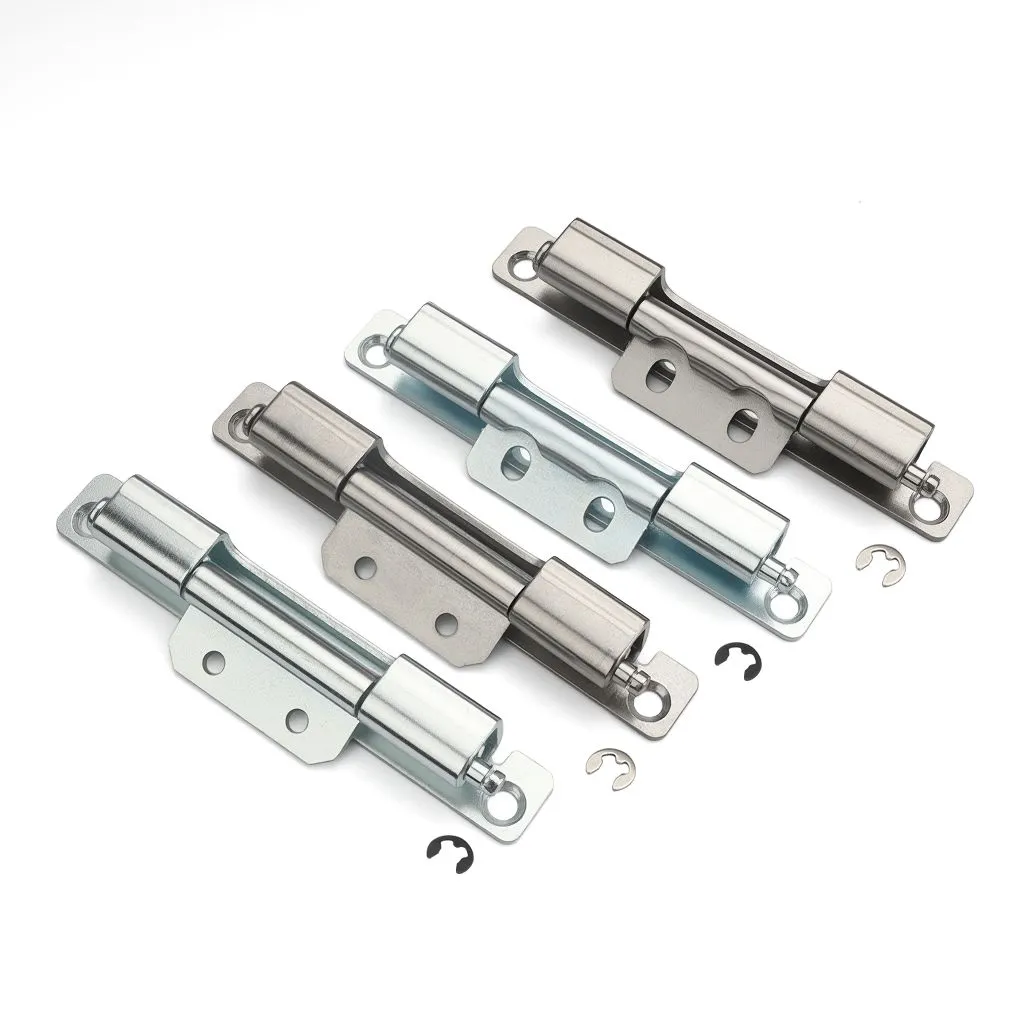

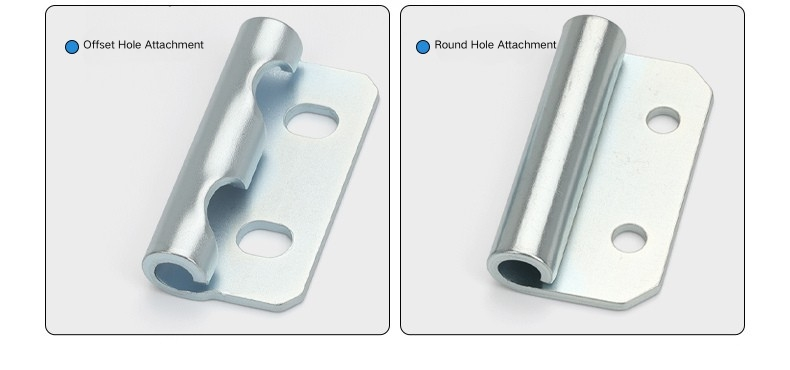

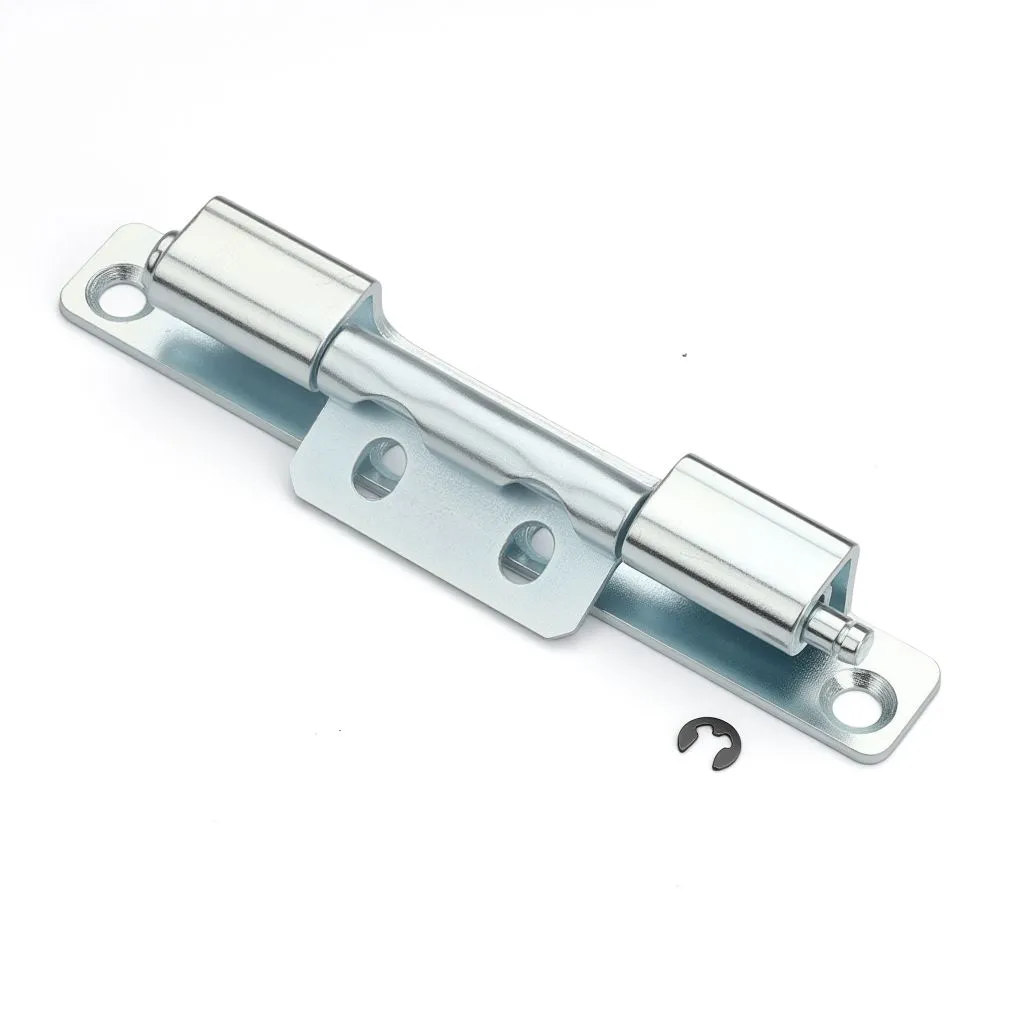

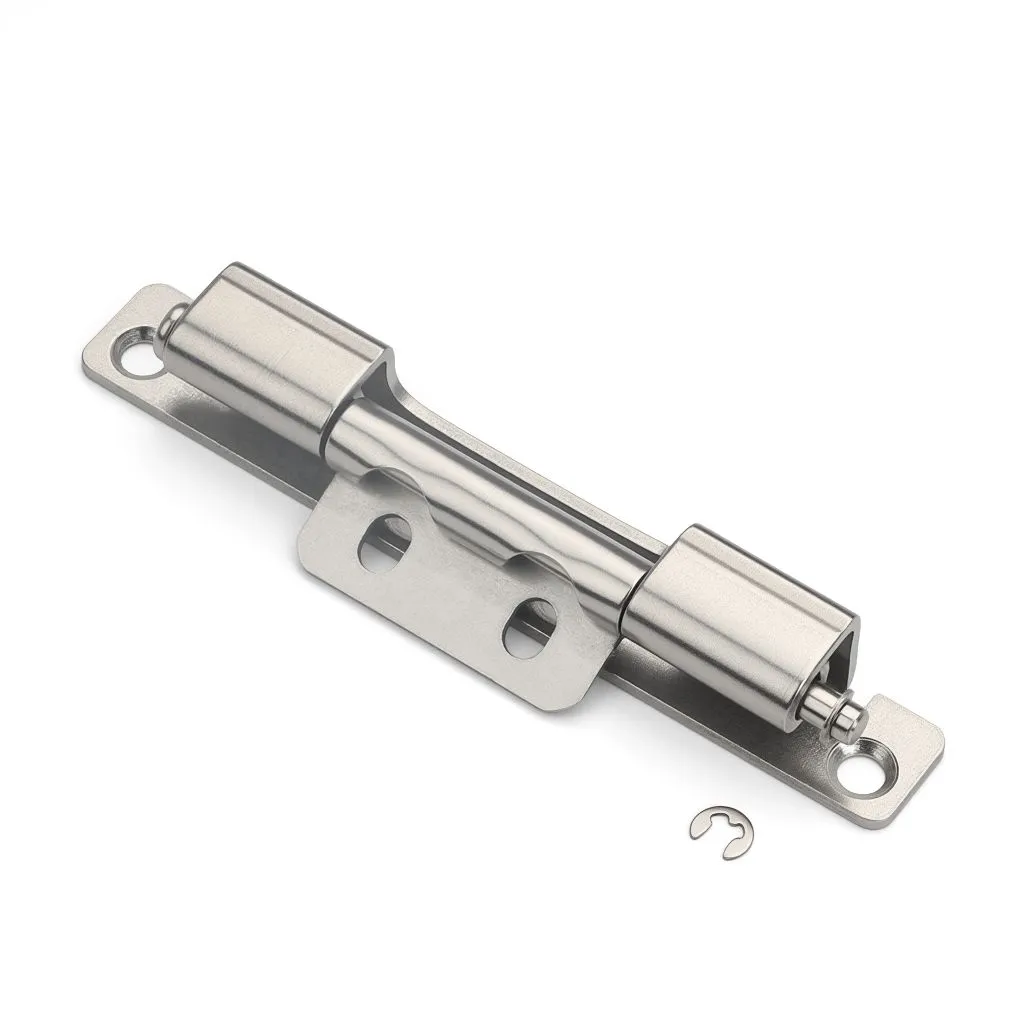

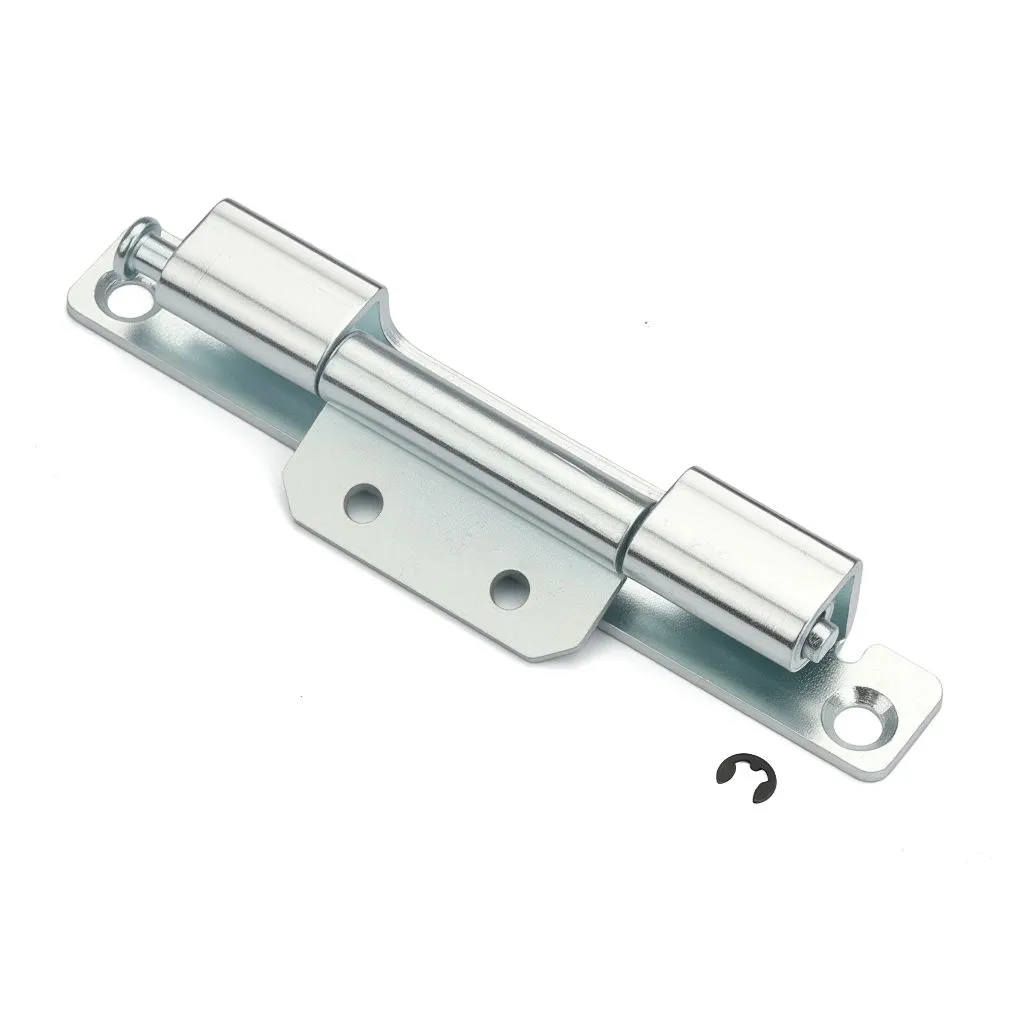

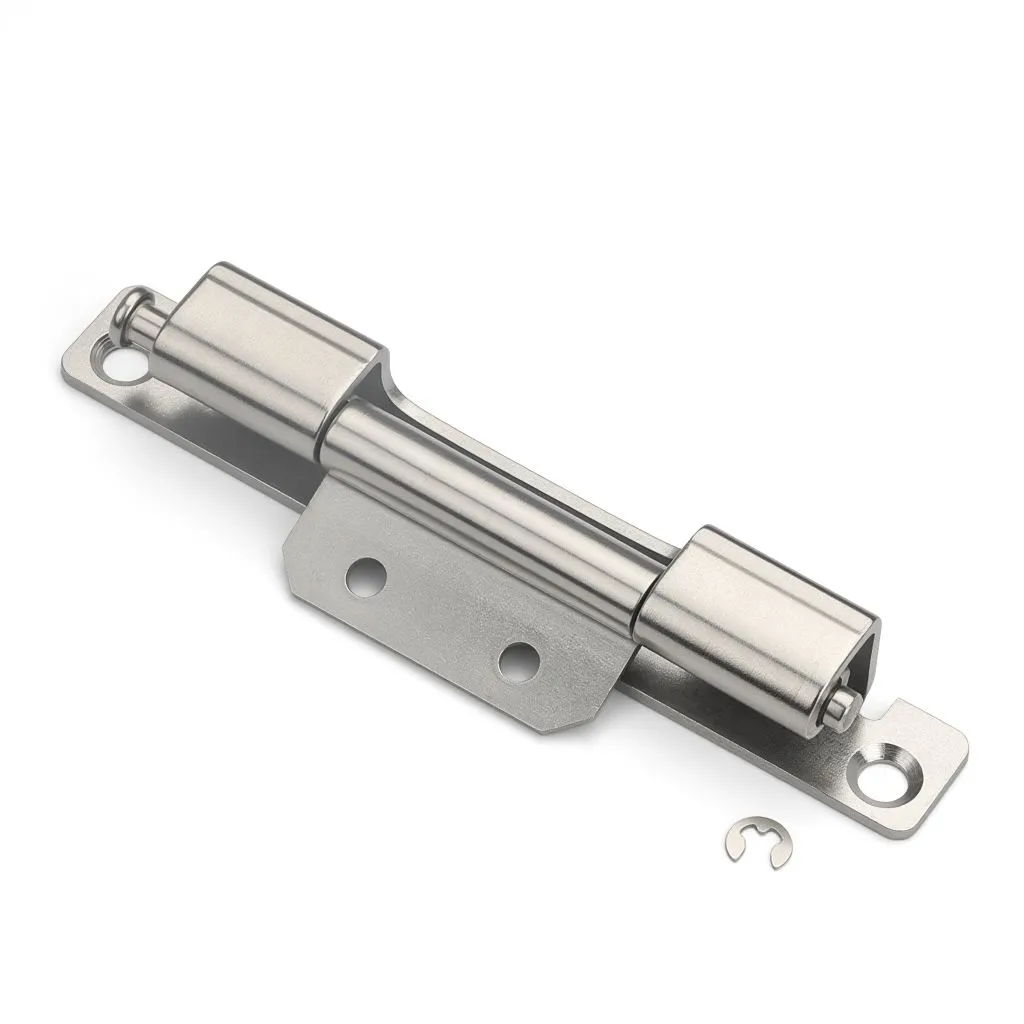

La bisagra para puerta de aparamenta viene en cuatro variantes: orificio redondo en acero al carbono, orificio redondo en acero inoxidable, orificio ranurado en acero al carbono y orificio ranurado en acero inoxidable. Las dimensiones estructurales son idénticas en los cuatro; la única diferencia es la forma de los orificios de montaje en el ala. Los orificios redondos fijan la bisagra en una posición fija una vez atornillada; Los orificios ranurados dan algo de espacio para cambiar la posición de la bisagra antes del ajuste final, lo que ayuda al instalar puertas que necesitan una alineación cuidadosa contra un sello o borde del marco.

Elegir entre orificio redondo y ranurado en esta unidad depende del flujo de trabajo de instalación. Si la posición de la puerta es sencilla y consistente a lo largo de una producción, los agujeros redondos están bien. Si hay alguna variación en la geometría del marco entre unidades o es necesario ajustar la puerta después del montaje inicial, la versión con orificio ranurado hace que el proceso sea considerablemente menos complicado.

Estructura y dimensiones

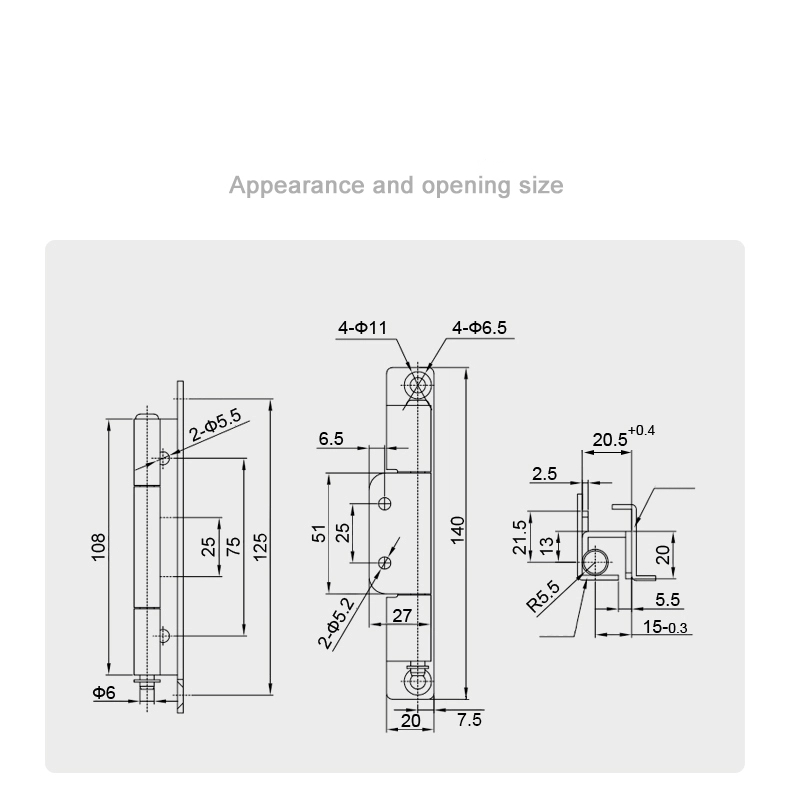

La bisagra de la puerta tiene una altura total de 108 mm con una longitud total del cuerpo de 125 mm. La luz interior entre las alas de montaje es de 75 mm, con una sección central de 25 mm en el cañón. El diámetro del cañón es Φ6 mm y el ala de montaje mide 140 mm de alto con una base de 20 mm de ancho. La distancia entre orificios en el ala es de 51 mm y 25 mm entre centros, con orificios de fijación de 2×Φ5,5 mm en el perfil lateral.

El encaje del canal del marco en la bisagra de puerta del tablero de distribución tiene un ancho de 20,5 mm (tolerancia de +0,4 mm) y una profundidad de 15 mm (tolerancia de -0,3 mm), con un radio de asiento de cilindro de R5,5 mm. El perfil lateral muestra una altura de encaje total de 21,5 mm, una profundidad de contacto interior de 13 mm y un desplazamiento lateral de 5,5 mm, con un paso de 2,5 mm en la entrada del canal. Estas dimensiones definen la geometría del canal del marco con la que está diseñada la bisagra; vale la pena confirmarlas con las especificaciones del marco de su gabinete antes de realizar el pedido.

Tratamiento de materiales y superficies

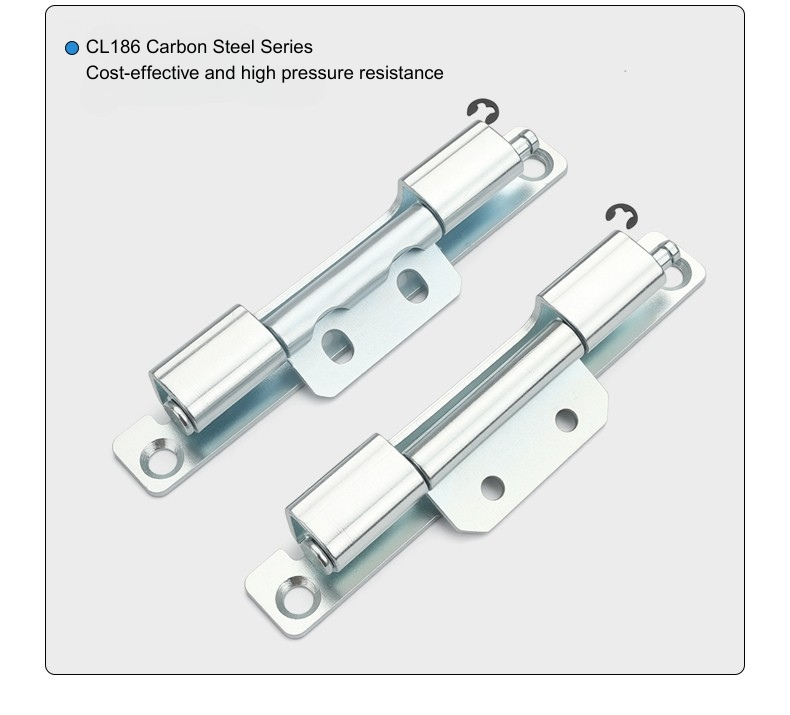

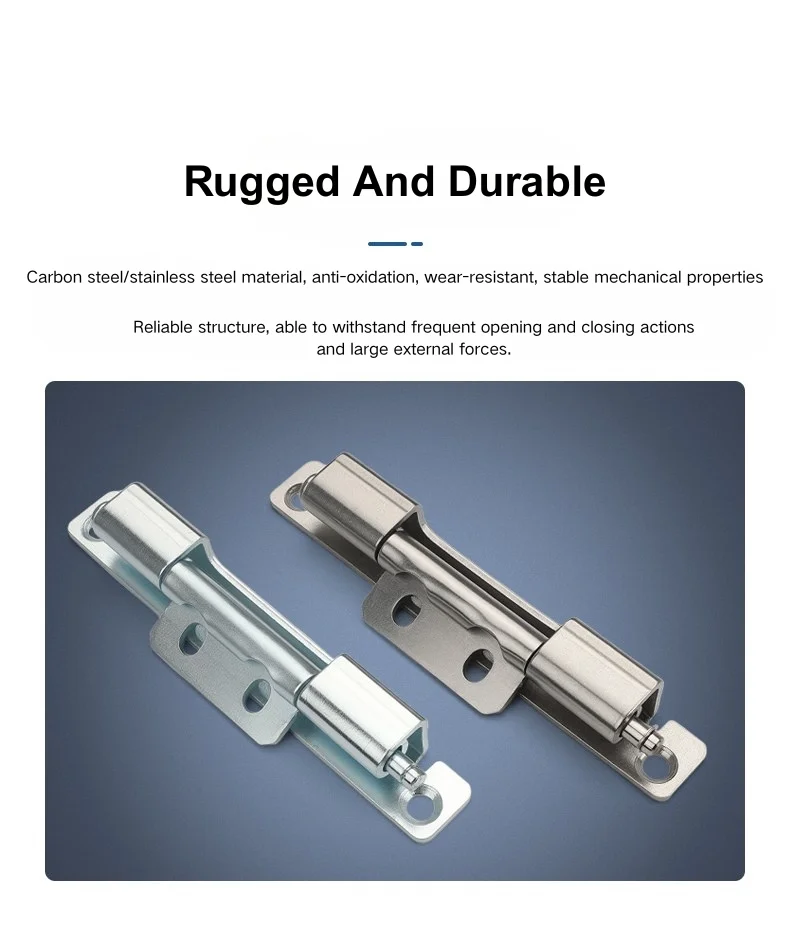

La bisagra para puerta de aparamenta está disponible en acero al carbono galvanizado y acero inoxidable 304. La versión de acero al carbono se adapta a entornos de gabinetes interiores estándar: tableros de distribución, paneles de control y gabinetes de equipos en espacios secos o con clima controlado donde la exposición a la corrosión es baja. Es la opción más rentable para construcciones de gabinetes de gran volumen donde el entorno de instalación es predecible.

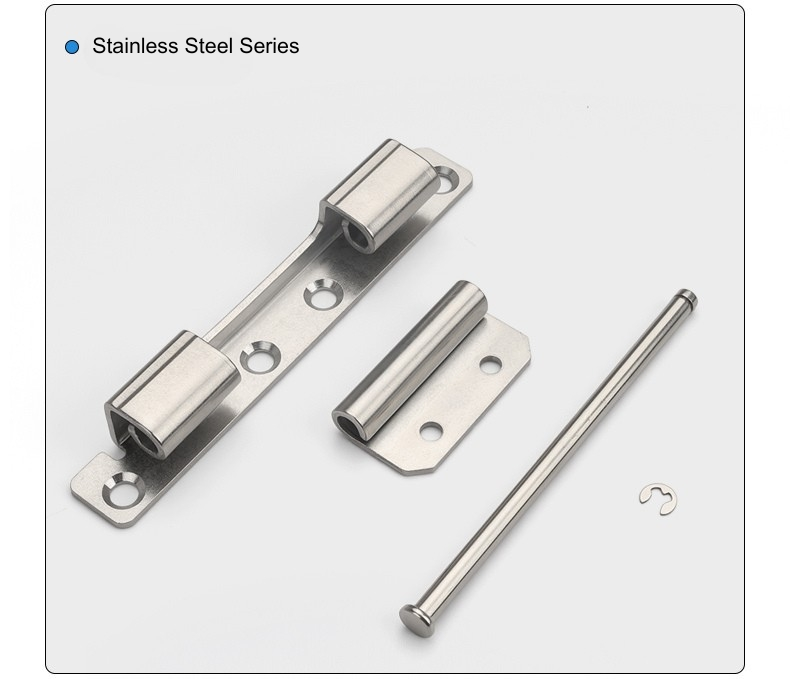

La bisagra de puerta de acero inoxidable es la elección adecuada para aparamenta exterior, cuartos de servicio húmedos, instalaciones costeras o cualquier aplicación en la que el gabinete se enfrentará a la humedad durante su vida útil. El acero inoxidable también tiende a especificarse cuando el estándar de acabado del gabinete exige una apariencia superficial uniforme en todo el hardware, ya que mantiene su apariencia mejor que el acero galvanizado con el tiempo en condiciones difíciles.

Preguntas frecuentes

P1: ¿Qué variantes están disponibles para el CL186?

El CL186 viene en cuatro variantes: acero al carbono con orificio redondo, acero inoxidable con orificio redondo, acero al carbono con orificio ranurado y acero inoxidable con orificio ranurado. Todos comparten las mismas dimensiones de la carrocería y la misma geometría de unión del canal del marco.

P2: ¿Cuál es la diferencia entre las versiones con orificio redondo y con orificio ranurado?

La versión con orificio redondo fija la bisagra en una posición fija una vez atornillada. La versión con orificio ranurado permite ajustar la posición de montaje antes del ajuste final, lo que resulta útil cuando es necesario ajustar la alineación de la puerta durante la instalación o cuando hay variación en la geometría del marco entre unidades de gabinete.

P3: ¿Cómo se instala el CL186?

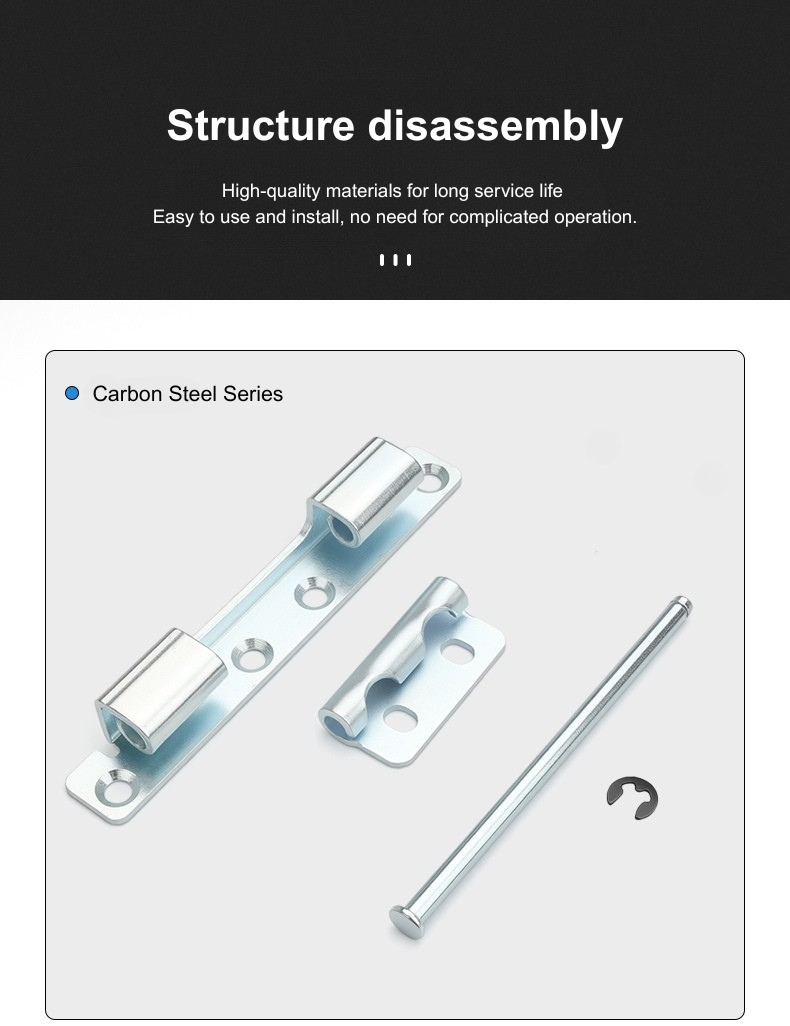

El CL186 está montado con tornillos. El ala de montaje se fija al panel de la puerta mediante los orificios provistos y el cuerpo de la bisagra encaja en el canal del marco del gabinete. No se requiere soldadura para este modelo.

P4: ¿Cuáles son las dimensiones clave del CL186?

El CL186 tiene una altura total de 108 mm con una longitud de carrocería de 125 mm y una luz interior de 75 mm. El cañón mide Φ6 mm. El ala de montaje tiene una altura de 140 mm con una base de 20 mm. El ancho del canal del marco es de 20,5 mm (+0,4 mm) y la profundidad es de 15 mm (-0,3 mm).

P5: ¿Qué material debo elegir para los cerramientos exteriores?

La versión de acero inoxidable es la opción correcta para instalaciones al aire libre, ambientes húmedos o en cualquier lugar donde la resistencia a la corrosión sea un requisito a largo plazo. La versión de acero al carbono galvanizado se adapta a aplicaciones de gabinetes interiores estándar.

P6: ¿La CL186 es una bisagra oculta?

Sí, la bisagra para puerta del tablero de distribución CL186 se coloca dentro del canal del marco del gabinete cuando la puerta está cerrada, sin dejar herrajes visibles en el frente exterior de la puerta. El cuerpo de la bisagra está completamente empotrado en el perfil del marco.

P7: ¿Se puede quitar la puerta después de la instalación?

Sí. La CL186 es una bisagra desmontable: la puerta se puede levantar del canal del marco sin herramientas una vez que se desengancha la bisagra. Esto lo hace práctico para líneas de ensamblaje de gabinetes y mantenimiento de campo donde es necesario retirar periódicamente las puertas.

P8: ¿Para qué tipos de gabinete es adecuado el CL186?

La bisagra oculta CL186 se utiliza en gabinetes de distribución, cajas de distribución eléctrica, puertas de gabinetes de control y gabinetes de equipos industriales; en cualquier lugar, la especificación preferida es una bisagra oculta desmontable con un perfil exterior limpio.
