Bisagra de triple curvatura para gabinetes industriales

Aquellos que compren bisagras para gabinetes industriales al por mayor de Yitai Lock encontrarán que la bisagra de triple curvatura para gabinetes industriales CL252 tiene un solo tamaño, 38 × 37 mm, lo suficientemente compacta para puertas de gabinetes más pequeñas donde una bisagra de tamaño completo parecería fuera de lugar. La forma de triple curvatura le da a cada hoja un perfil escalonado, que es lo que permite que la bisagra pase el borde de la puerta y el borde del marco sin atascarse cuando la puerta se abre. El cilindro de Φ5 mm pasa por los tres nudillos y mantiene el pivote estable bajo el ciclo normal de la puerta.

Estructura y dimensiones

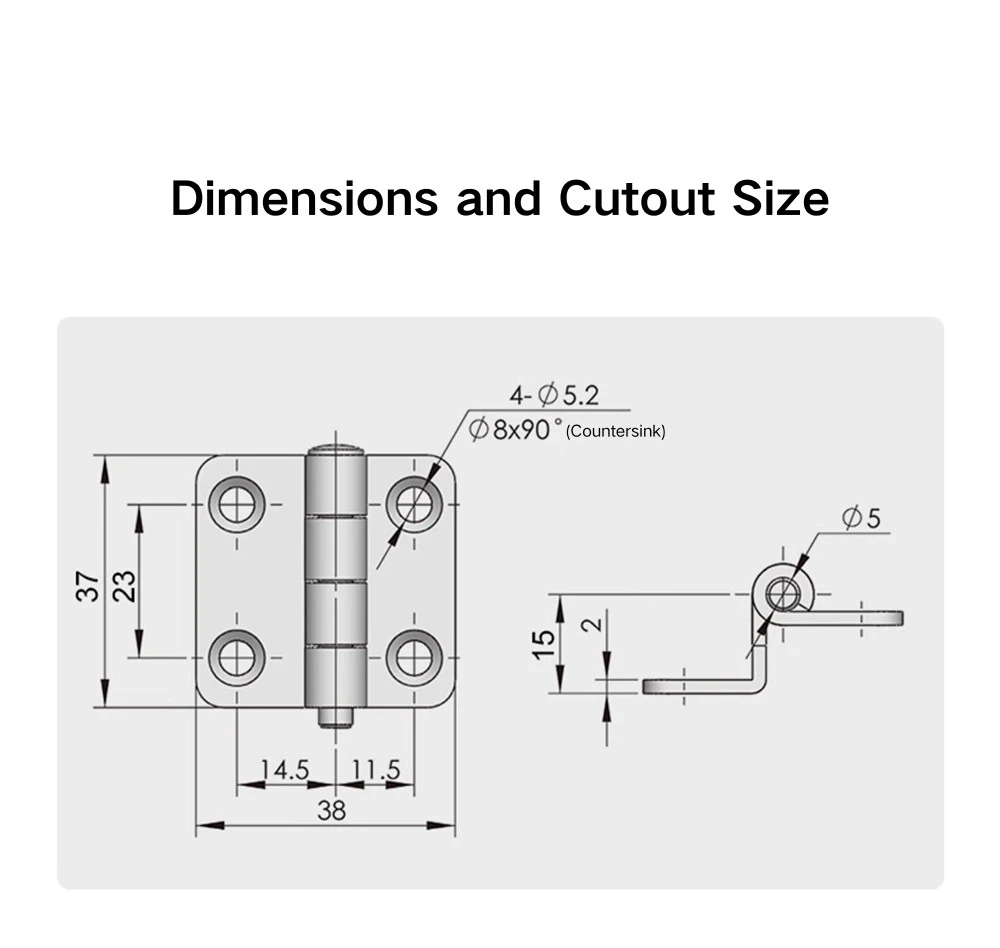

La bisagra de triple curvatura para armarios industriales mide 38 mm de ancho y 37 mm de alto en total, con una separación de nudillos de 23 mm en el centro. Las dos hojas son asimétricas (la hoja más ancha mide 14,5 mm y la más estrecha mide 11,5 mm), lo que significa que la bisagra no es reversible entre la puerta y el marco sin intercambiar lados. El diámetro del cilindro es Φ5 mm y el perfil lateral muestra una altura total de 15 mm con un paso de 2 mm en la curvatura, lo que le da a la hoja su forma desplazada.

Cada hoja de la Bisagra de Triple Curva para Gabinetes Industriales tiene dos orificios de montaje: Φ5,2 mm de diámetro con un avellanado de Φ8×90°, para cuatro puntos de fijación en total. El perfil avellanado permite que los tornillos de cabeza plana queden al ras con la superficie de la hoja, por lo que no hay herrajes que sobresalgan de la cara de la bisagra después de la instalación. La longitud del tornillo debe seleccionarse según el panel de la puerta y el grosor del marco en la ubicación de montaje.

Tratamiento superficial y material

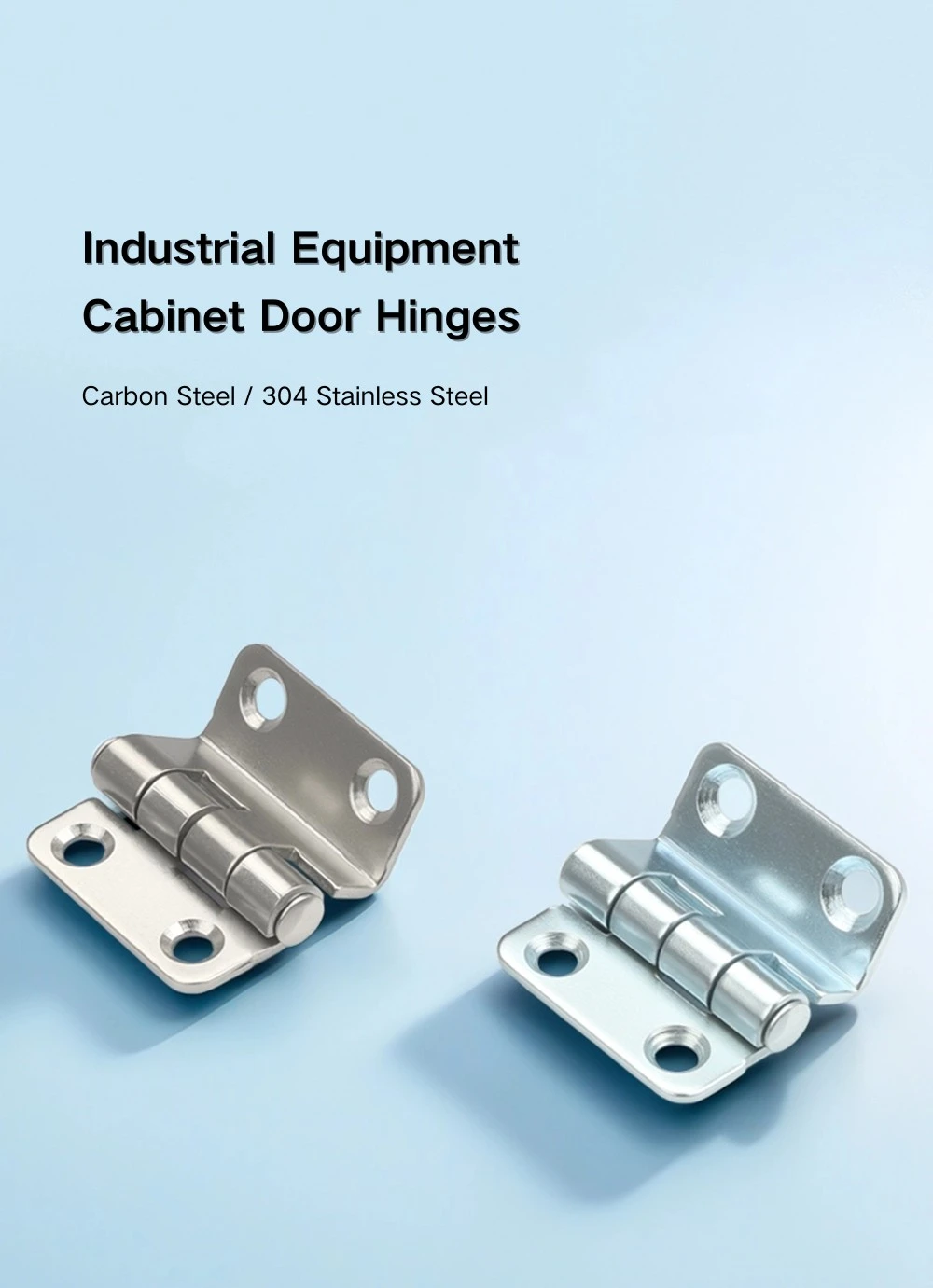

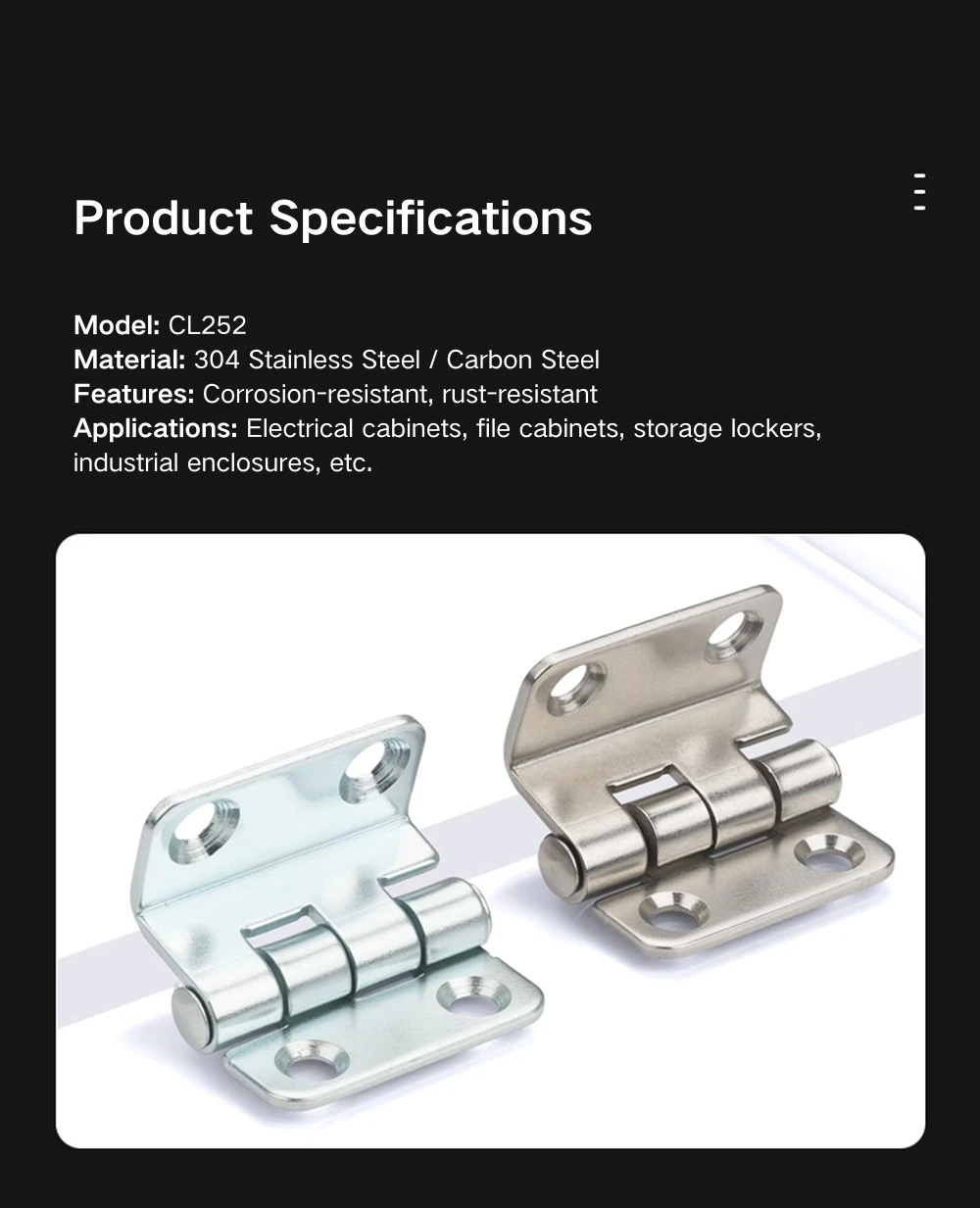

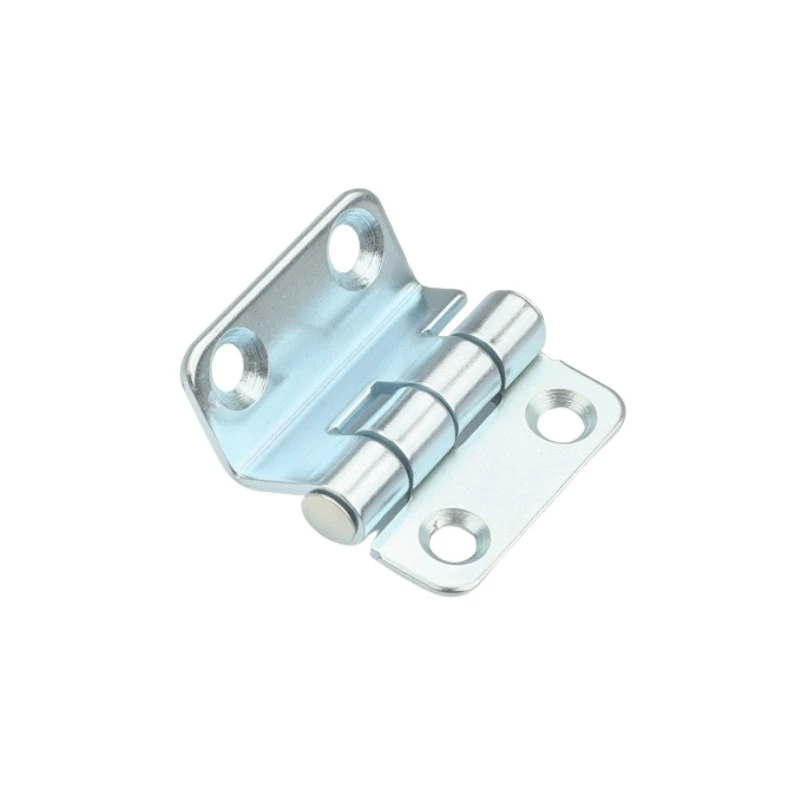

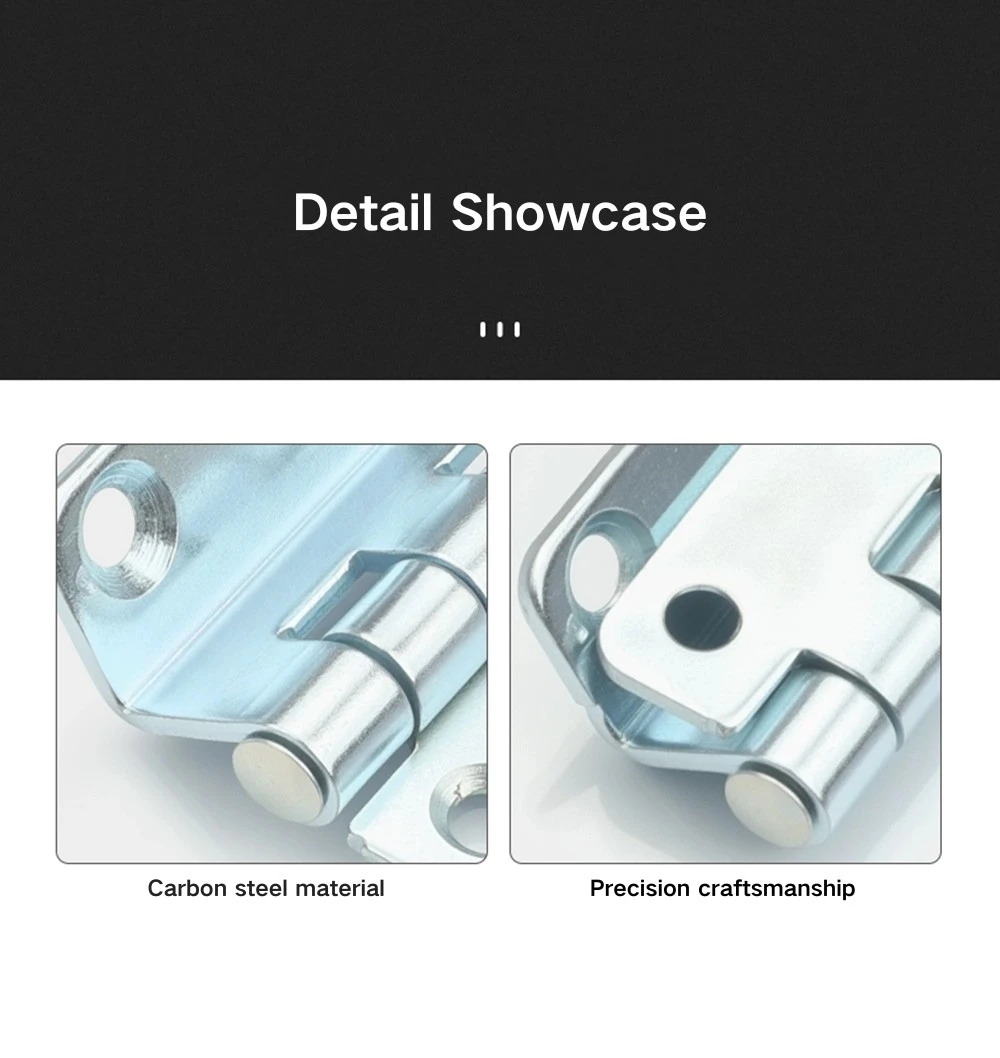

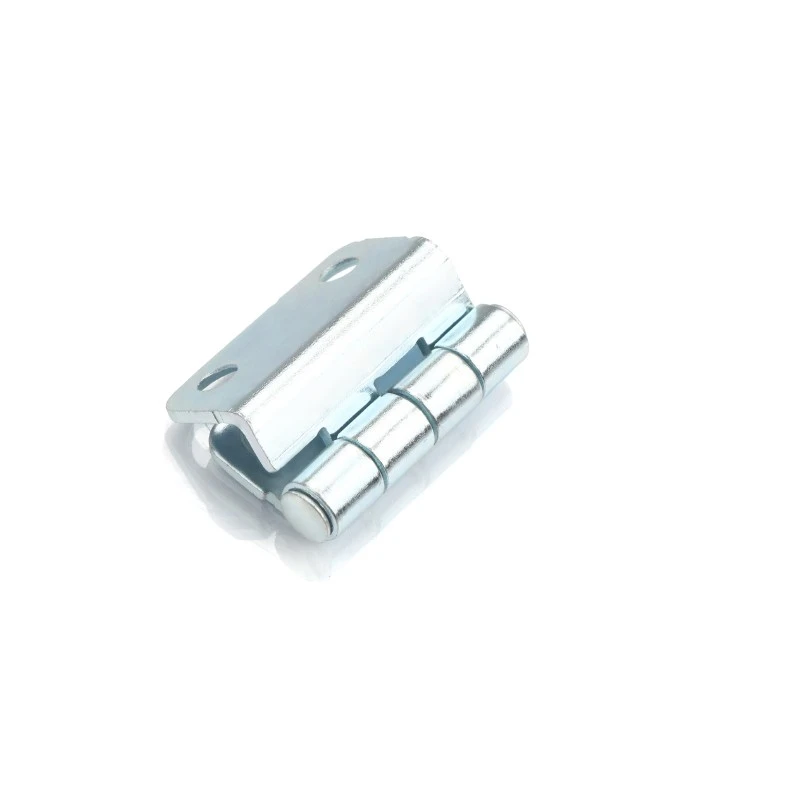

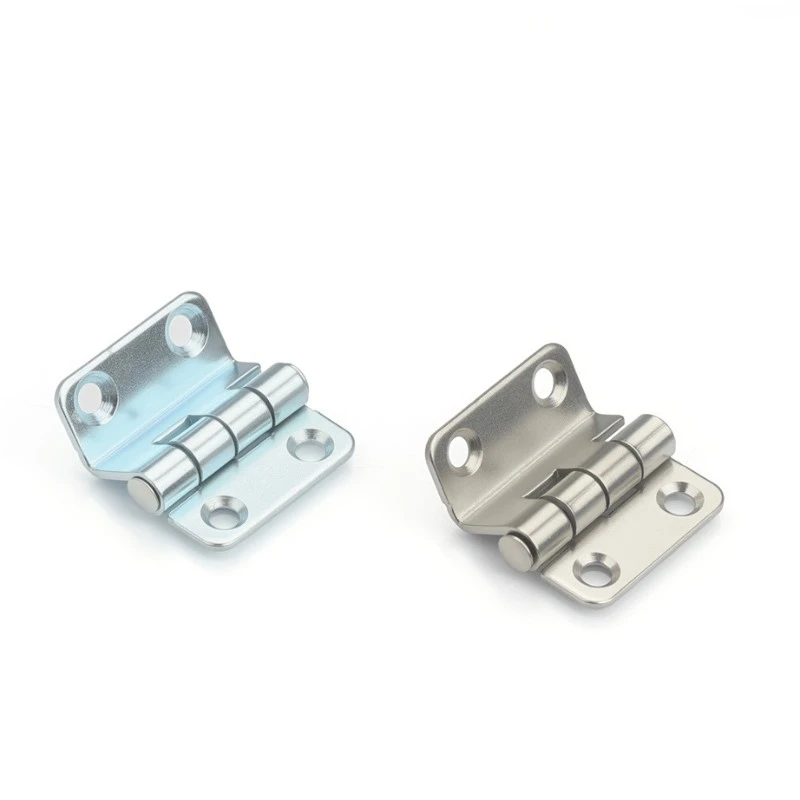

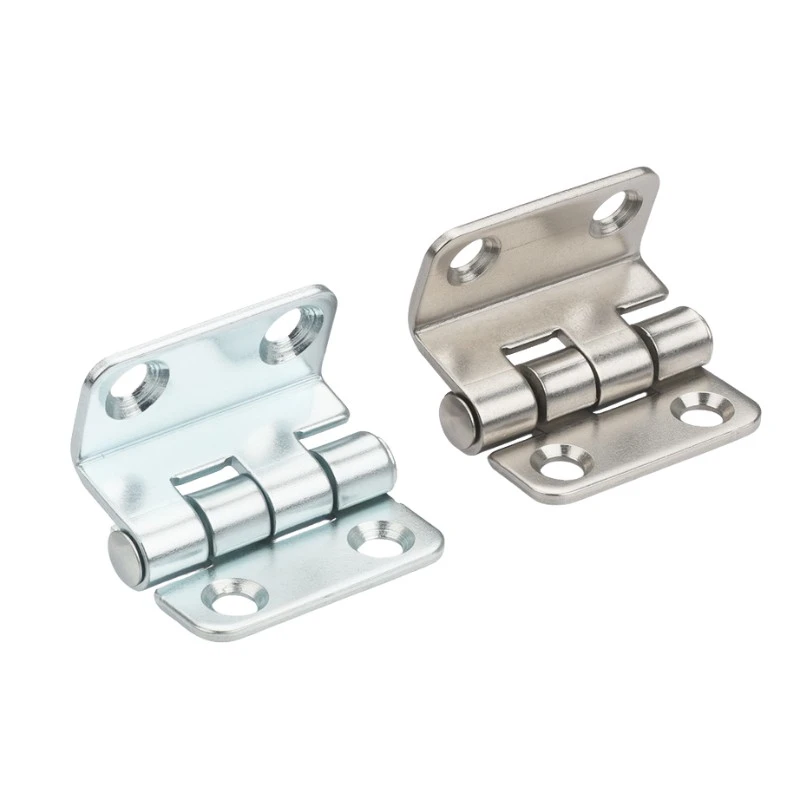

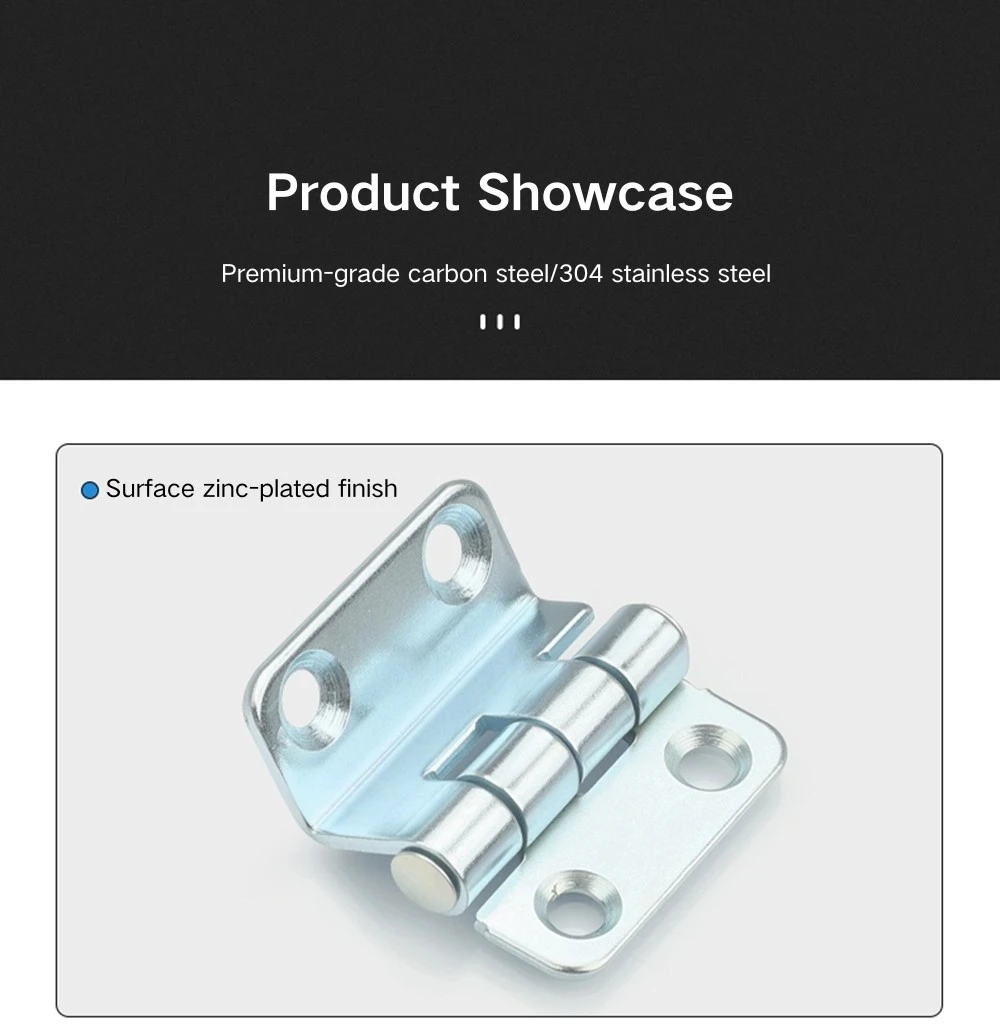

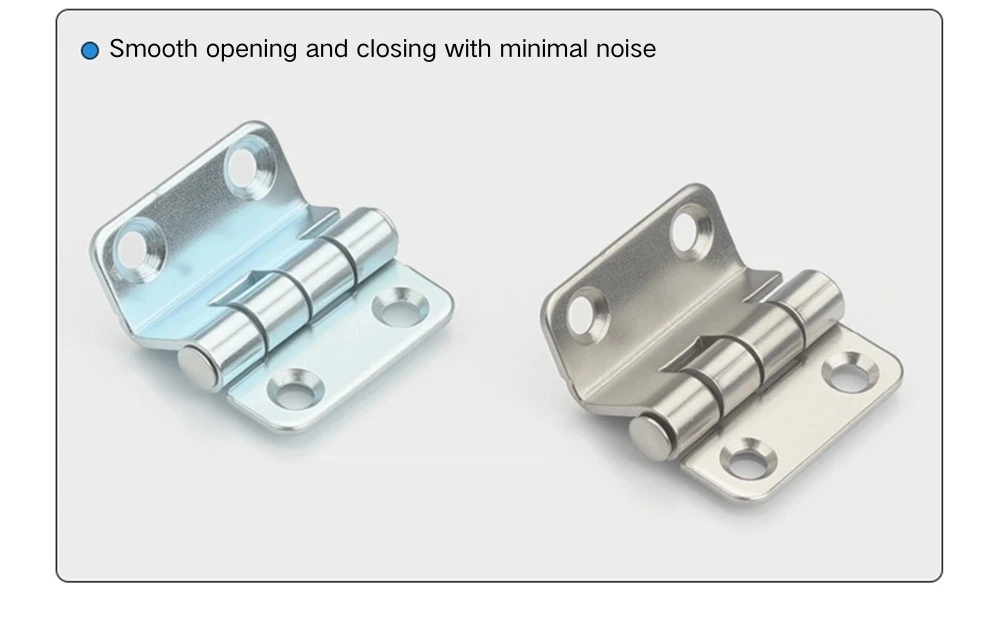

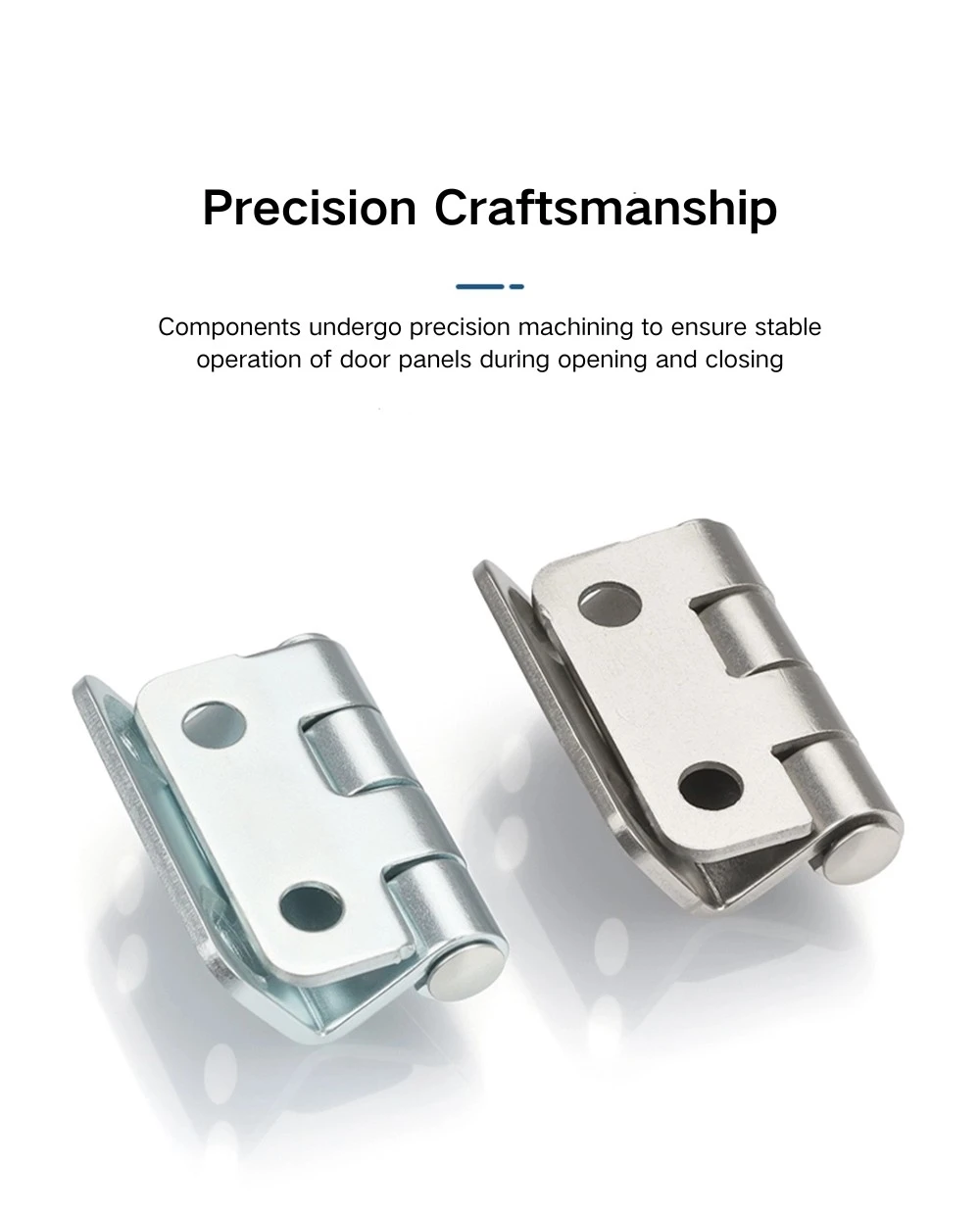

La bisagra de triple curvatura para gabinetes industriales está disponible en dos opciones de materiales. La versión de acero al carbono tiene un acabado galvanizado que brinda protección contra la corrosión para entornos de gabinetes interiores estándar: tableros de distribución, paneles de control y gabinetes de equipos en espacios secos o con clima controlado. Es la opción más común para aplicaciones de gabinetes industriales generales donde los requisitos de costo y corrosión son moderados.

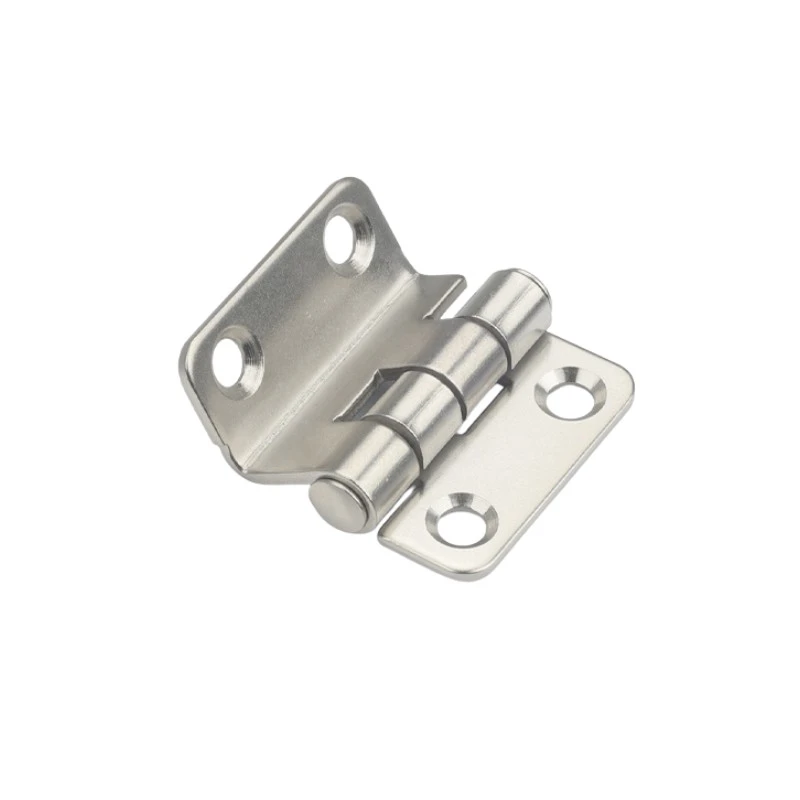

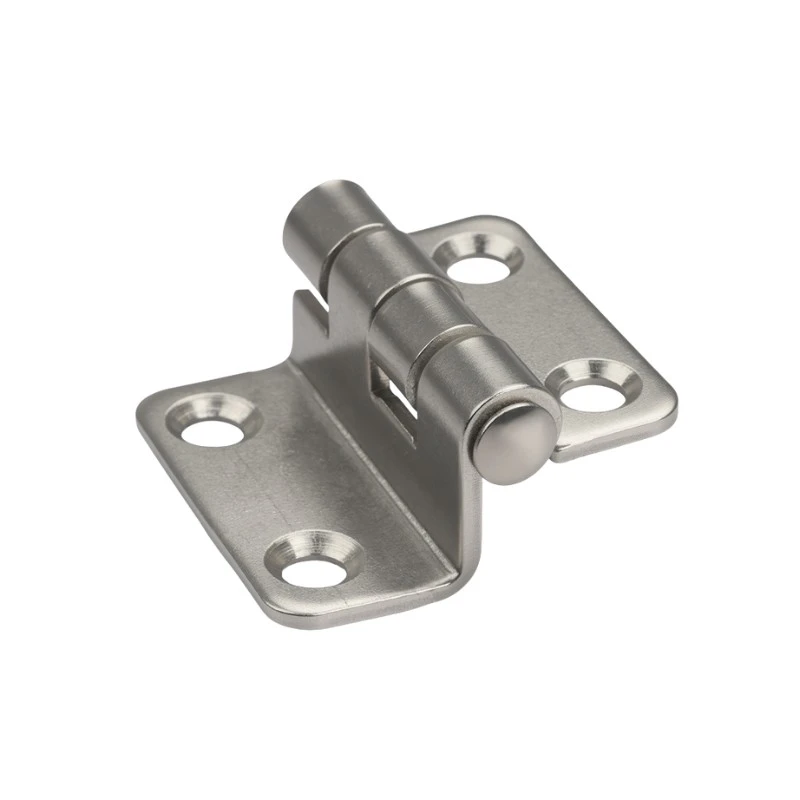

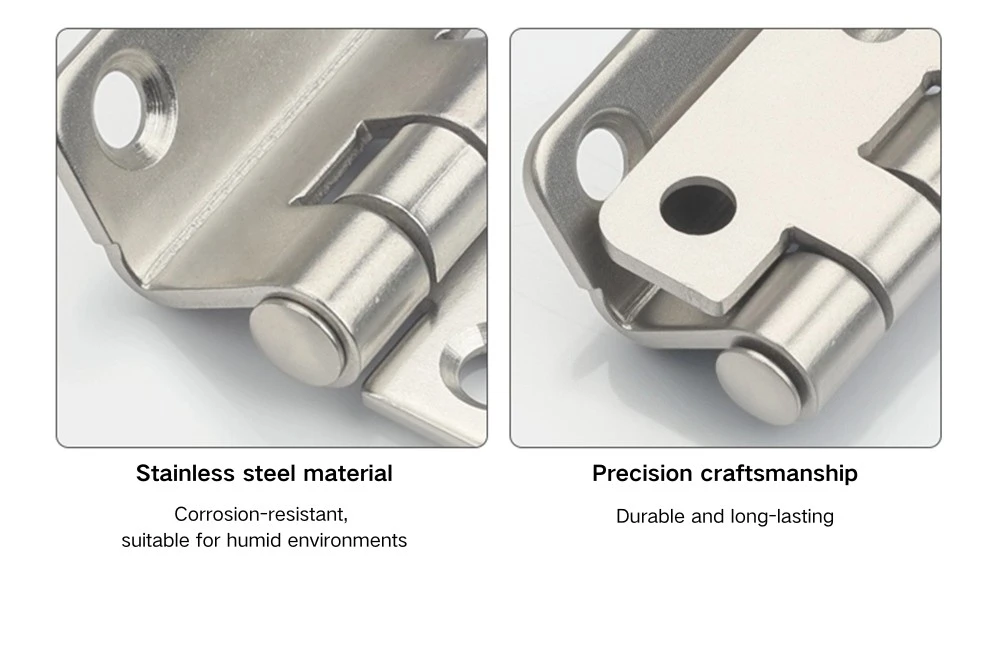

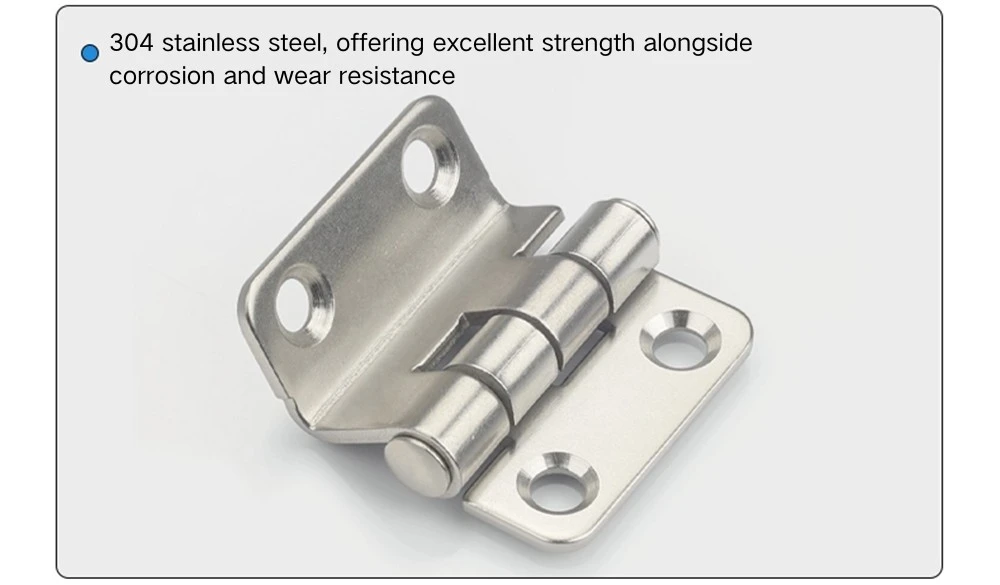

La bisagra de triple curvatura de acero inoxidable 304 para gabinetes industriales se somete a un pulido vibratorio, lo que proporciona una superficie mate consistente al girar las piezas para eliminar rebabas y bordes afilados. Este no es un acabado cepillado ni espejo; el resultado es una apariencia uniforme y de poco brillo adecuada para uso industrial. La versión de acero inoxidable es la elección correcta para gabinetes en ambientes húmedos, instalaciones al aire libre o en cualquier lugar donde el acabado de acero al carbono galvanizado no resista el paso del tiempo.

Escenarios de aplicación

La bisagra de triple curvatura para gabinetes industriales es una opción práctica para puertas de paneles de distribución eléctrica, gabinetes de interruptores y puertas de gabinetes de equipos industriales donde lo que se necesita es una bisagra compacta montada con tornillos con un ángulo de apertura de 90°. El tamaño reducido funciona bien en puertas de gabinetes y gabinetes más livianos donde una bisagra grande estaría desproporcionada con el tamaño de la puerta.

La instalación con solo tornillos en la bisagra de triple curvatura para gabinetes industriales también la hace adecuada para los fabricantes de gabinetes que no sueldan las bisagras durante la fabricación: los cuatro puntos de fijación avellanados van directamente al panel de la puerta y al marco sin ninguna preparación adicional. El ángulo de apertura de 90° es suficiente para la mayoría de los requisitos de acceso al panel, y el asiento del tornillo al ras mantiene limpia la cara de la puerta una vez instalada la bisagra.

Preguntas frecuentes

P1: ¿Cuáles son las dimensiones de la bisagra CL252?

El CL252 tiene 38 mm de ancho y 37 mm de alto en total, con una envergadura entre los nudillos de 23 mm. Las dos hojas son asimétricas: 14,5 mm por un lado y 11,5 mm por el otro. El diámetro del cañón es Φ5 mm.

P2: ¿Cómo se instala el CL252?

La instalación se realiza únicamente mediante montaje con tornillos, sin soldadura. Cada hoja tiene dos orificios avellanados de Φ5,2 mm (Φ8×90°), lo que da cuatro puntos de fijación en total. Los tornillos de cabeza plana quedan al ras de la superficie de la hoja después de la instalación.

P3: ¿Qué materiales están disponibles?

El CL252 viene en acero al carbono galvanizado y acero inoxidable 304 con un acabado de pulido vibratorio. El acero al carbono se adapta a ambientes interiores y secos; El acero inoxidable es la mejor opción para aplicaciones de recintos húmedos o exteriores.

P4: ¿Qué es el pulido vibratorio?

El pulido vibratorio es un proceso de volteo que elimina rebabas y bordes afilados de la superficie de la pieza, dejando un acabado mate uniforme y de bajo brillo. No es un acabado cepillado ni espejo. En la versión de acero inoxidable CL252, brinda una apariencia industrial uniforme sin marcas superficiales reflectantes o direccionales.

P5: ¿Las dos hojas son intercambiables entre la puerta y el marco?

No, las hojas son asimétricas (14,5 mm y 11,5 mm), por lo que los lados más anchos y más estrechos son fijos. Asegúrese de orientar la bisagra con la hoja correcta contra el panel de la puerta y el marco antes de taladrar o fijar.

P6: ¿Para qué tipos de gabinete es adecuado el CL252?

La bisagra para gabinete industrial CL252 se utiliza en puertas de paneles de distribución eléctrica, gabinetes de interruptores, puertas de gabinetes de control y gabinetes de equipos industriales en general, particularmente donde se prefiere una bisagra compacta montada con tornillos y un ángulo de apertura de 90° es suficiente.
