Bisagra de pivote del Parlamento soldada

Opciones de modelo y tipos de hilos

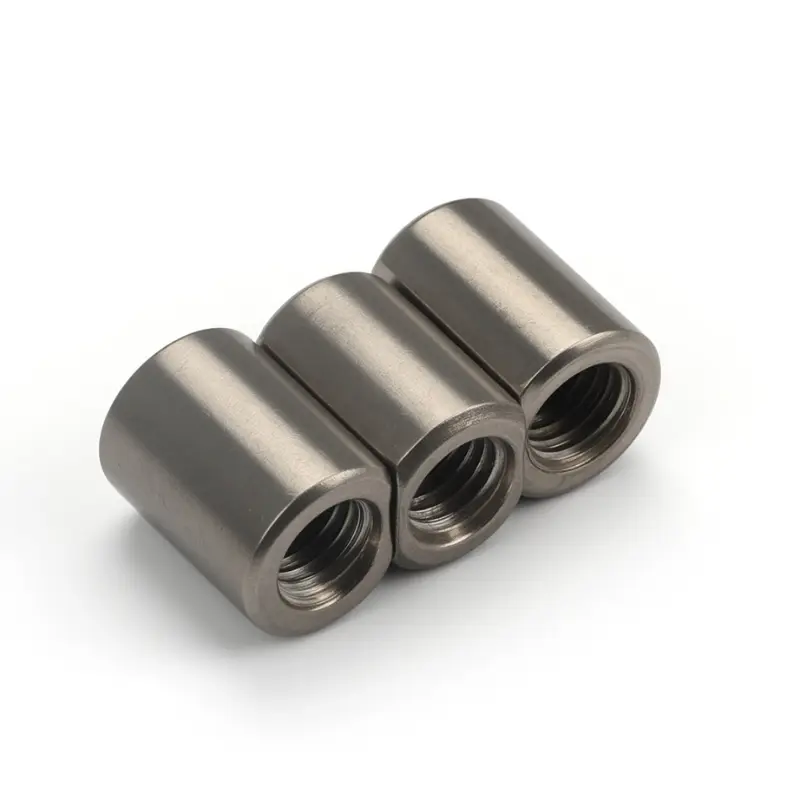

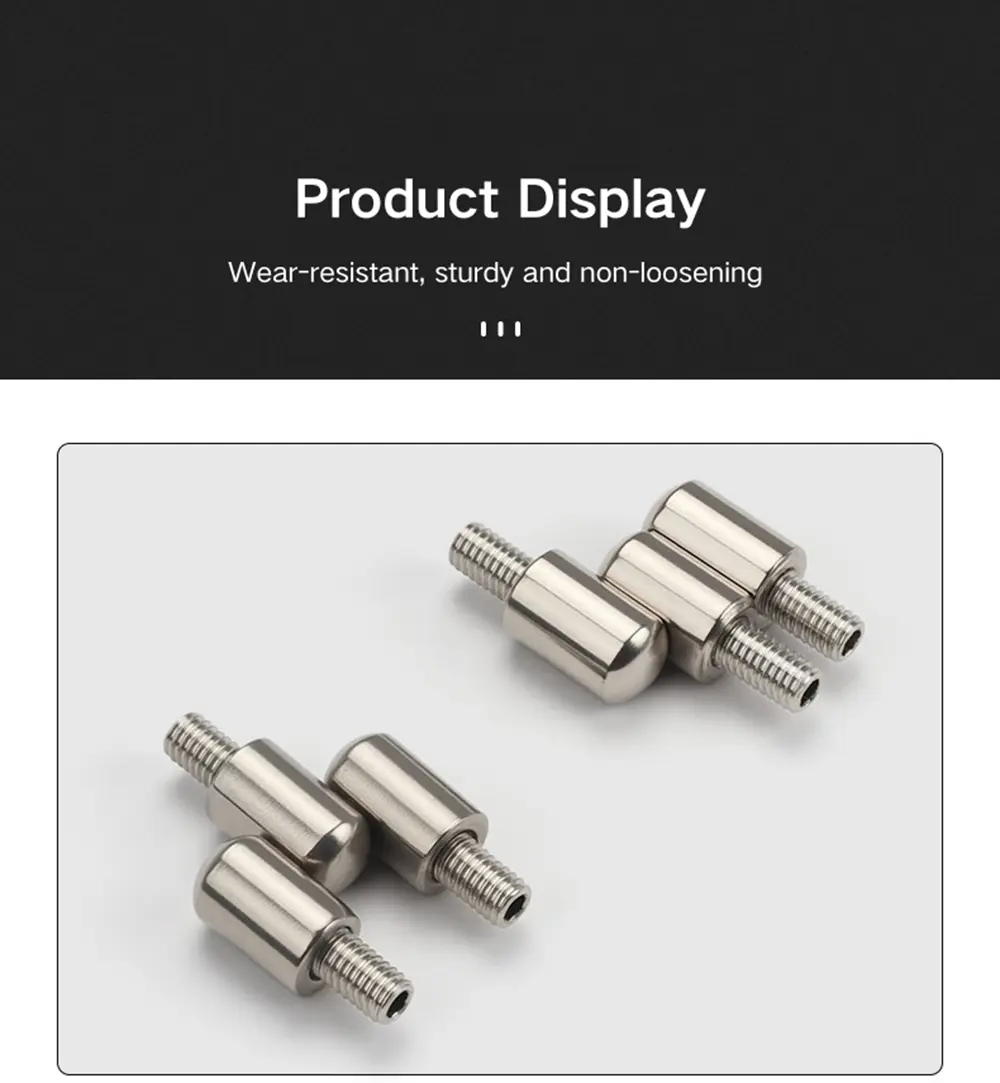

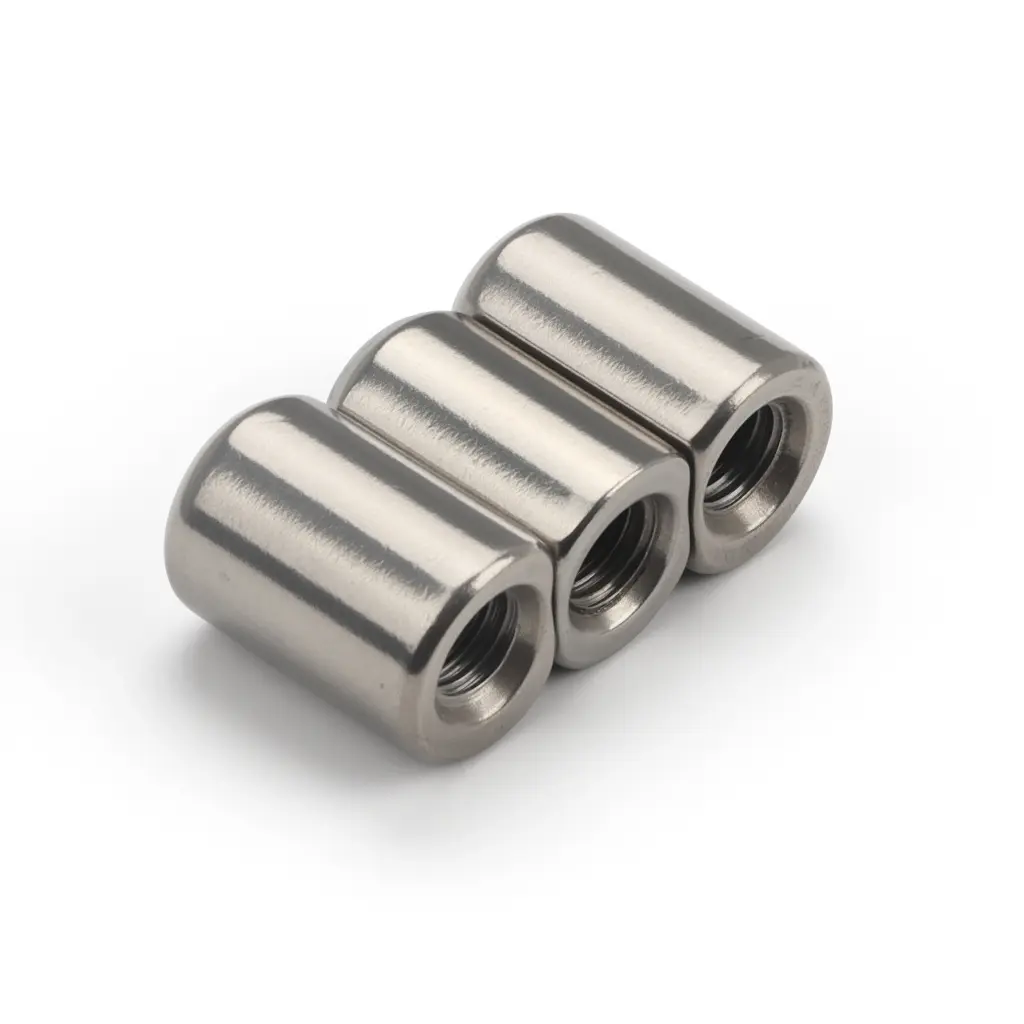

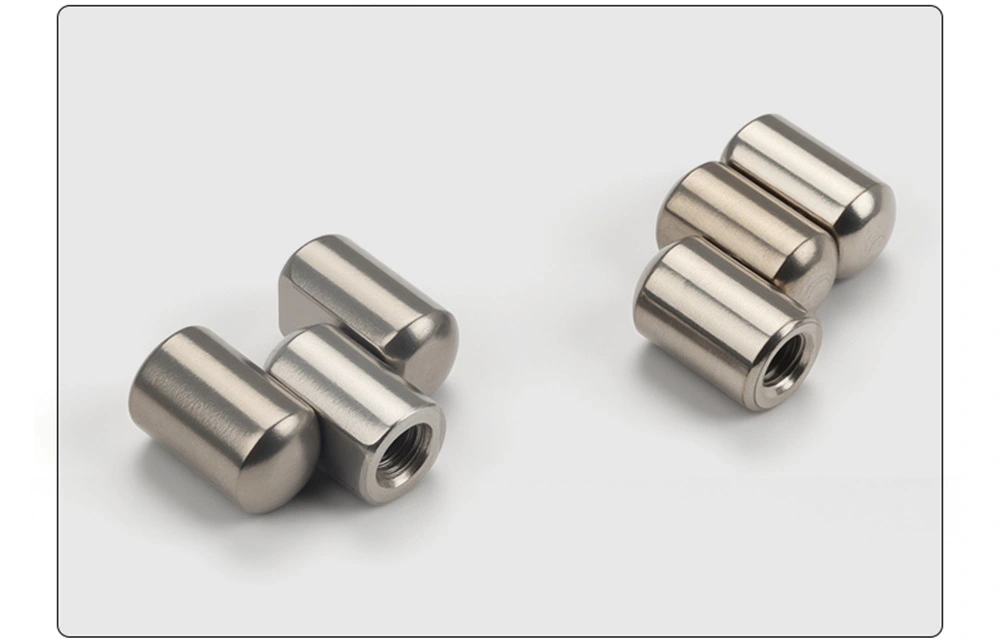

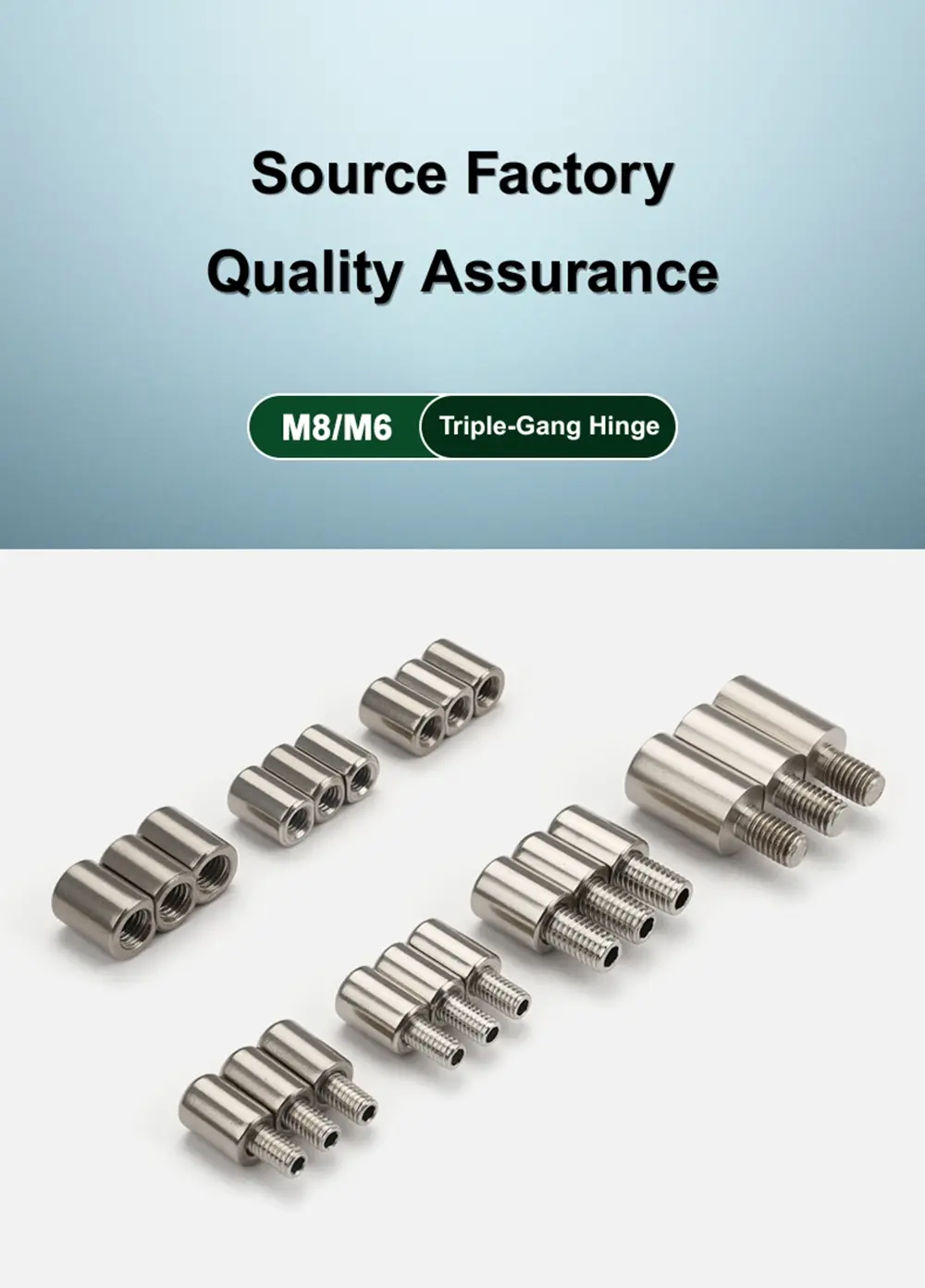

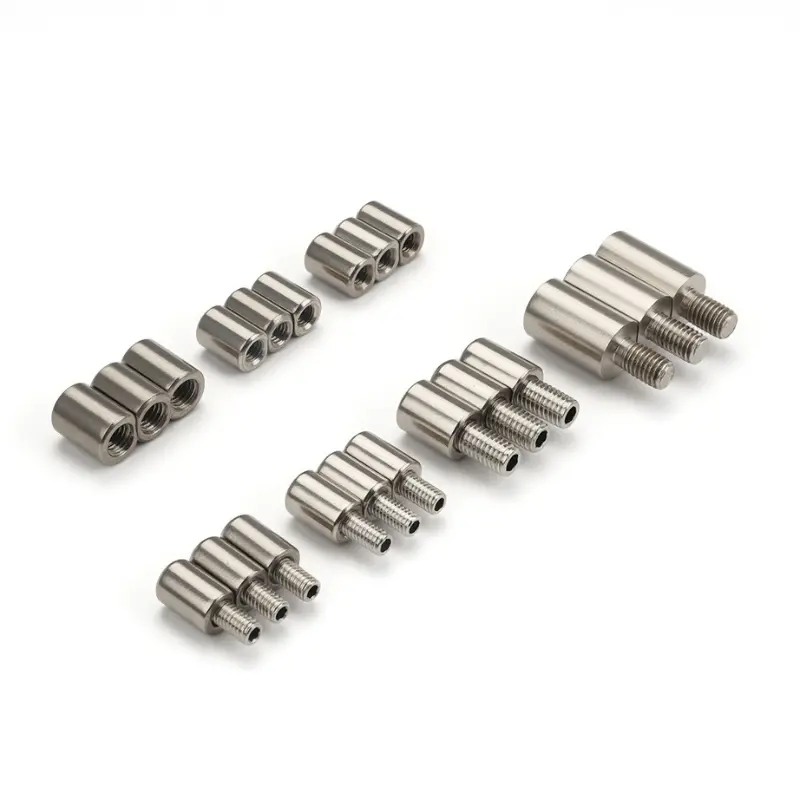

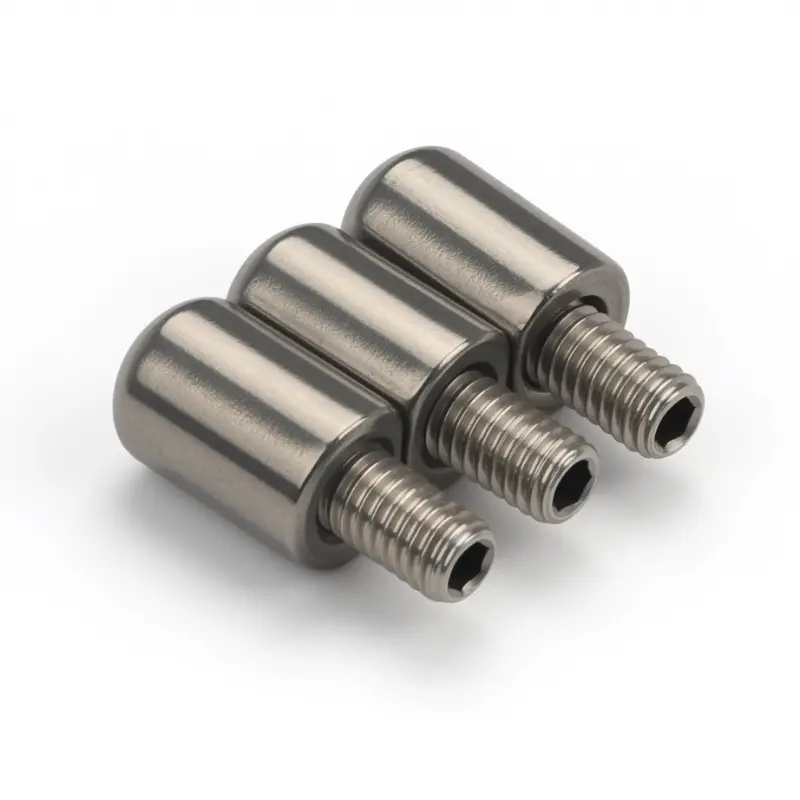

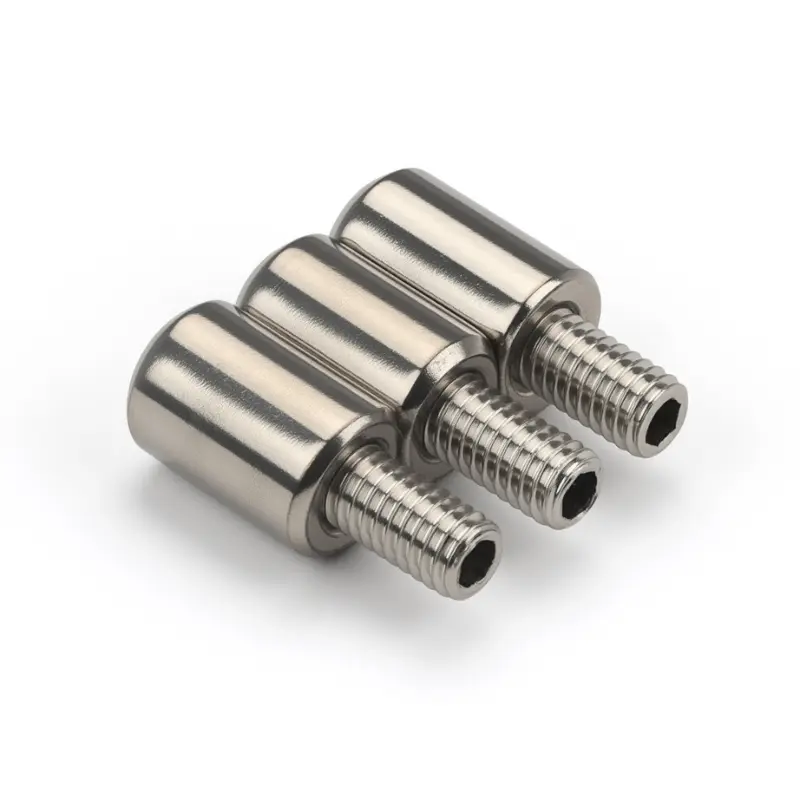

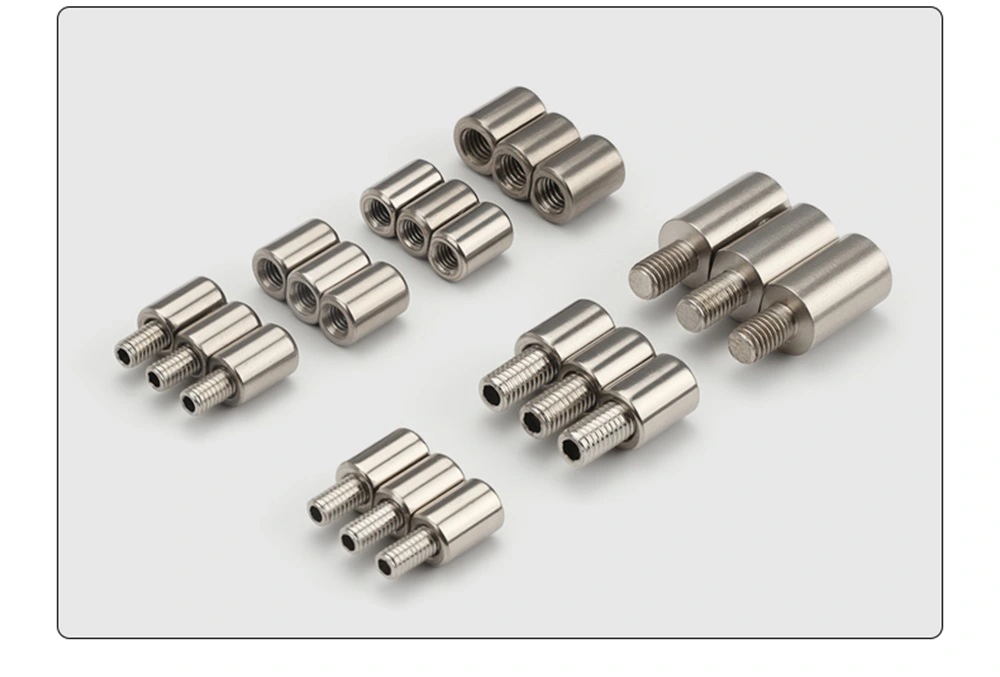

La bisagra pivotante Weld-On Parliament se ofrece en versiones con rosca interna y externa en tamaños M6 y M8. El tipo de rosca externa tiene un perno roscado que sobresale en el extremo de montaje que se enrosca directamente en un orificio roscado en el panel o marco de la puerta. El tipo de rosca interna tiene un casquillo roscado en el extremo de montaje que acepta un perno del lado del panel. Ambos se acoplan a la superficie de montaje mediante rosca y luego se aseguran mediante soldadura para una instalación permanente y estable.

Dentro del rango de bisagras, el tipo integrado con rosca externa M6 y el tipo integrado con rosca interna M6 son variantes de pasador fijo: el pasador es parte del cuerpo de la bisagra y no se puede quitar. Todas las demás variantes son desmontables, con un orificio lateral a través del cilindro que permite deslizar el pasador hacia afuera cuando es necesario quitar la puerta. La variante de rosca externa M8×16 es la opción de perno más largo de la gama, adecuada para paneles con mayor profundidad de montaje.

Estructura y dimensiones

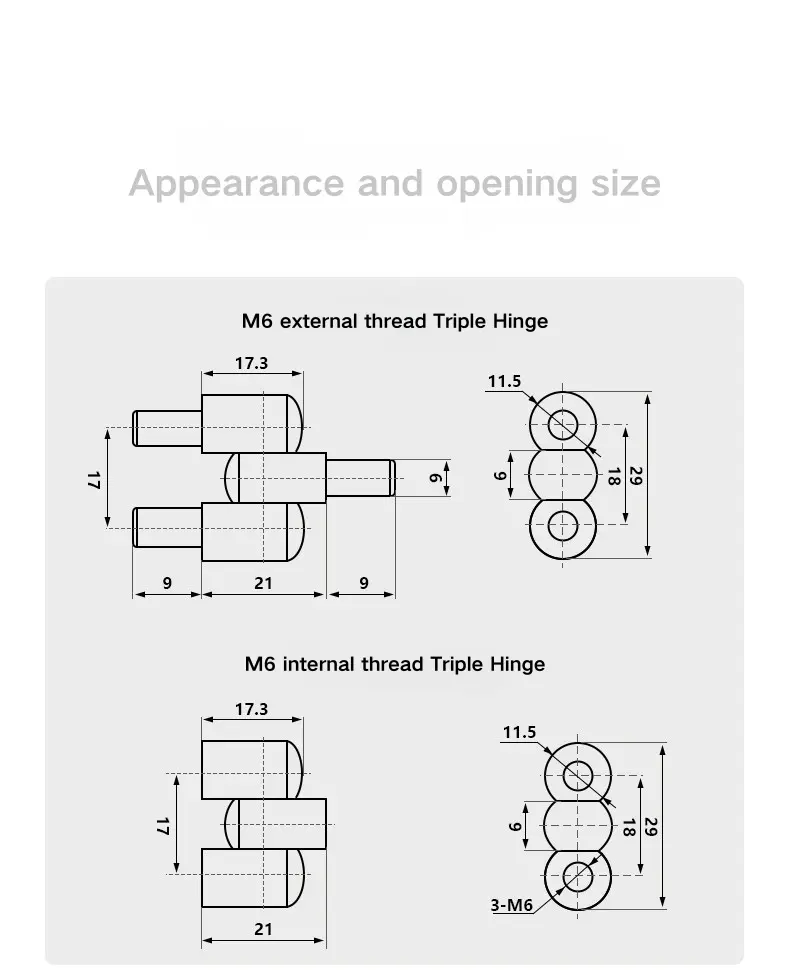

La bisagra pivotante Parliament soldada M6 tiene una longitud total de 17,3 mm con una extensión de cilindro central de 21 mm. La versión con rosca externa añade extensiones de perno de 9 mm en cada extremo, dando una extensión total de 39 mm. La pila de triple cañón mide 29 mm de altura total en tres secciones de 9 mm, 18 mm y el nudillo superior, con un ancho de cañón de 11,5 mm y un diámetro de pasador de 6 mm.

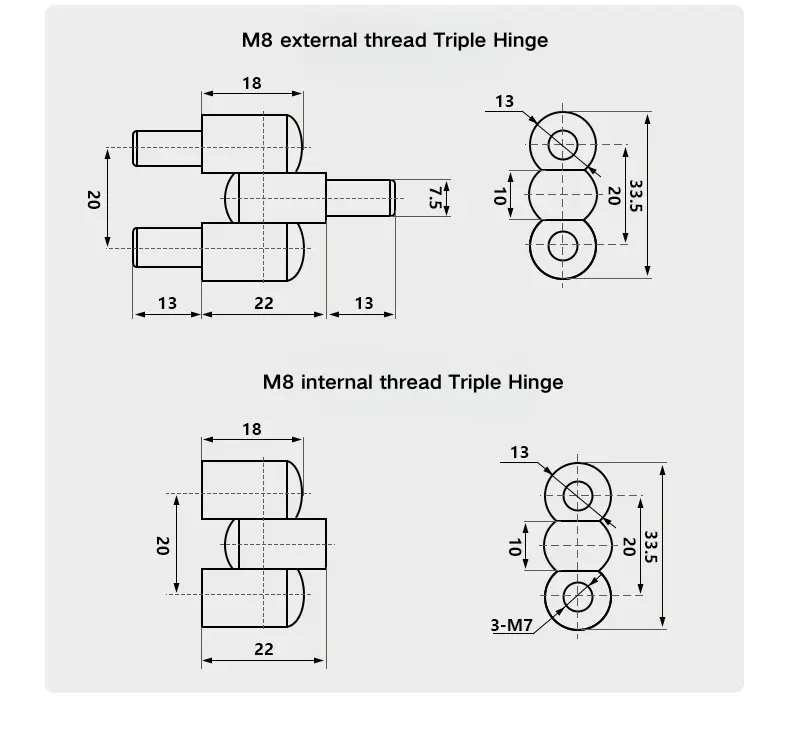

La bisagra pivotante M8 es proporcionalmente más grande, con una longitud de cuerpo de 18 mm y una extensión central de 22 mm. La versión con rosca externa agrega extensiones de perno de 13 mm en cada lado para una extensión total de 48 mm. La pila de triple cañón tiene una altura total de 33,5 mm en tres secciones (10 mm, 20 mm y la articulación superior) con un ancho de cañón de 13 mm y un diámetro de pasador de 7,5 mm. La variante de rosca interna M8 utiliza 3 casquillos roscados M7.

Instalación y configuración de pines

La bisagra pivotante Weld-On Parliament se instala roscando el extremo del perno o casquillo en el panel de la puerta o en el punto de montaje del marco y luego soldando para fijar la posición de forma permanente. Esta combinación de unión de roscas y soldadura proporciona un montaje seguro que maneja tanto la carga rotacional de la puerta como cualquier fuerza lateral sobre la bisagra durante el uso.

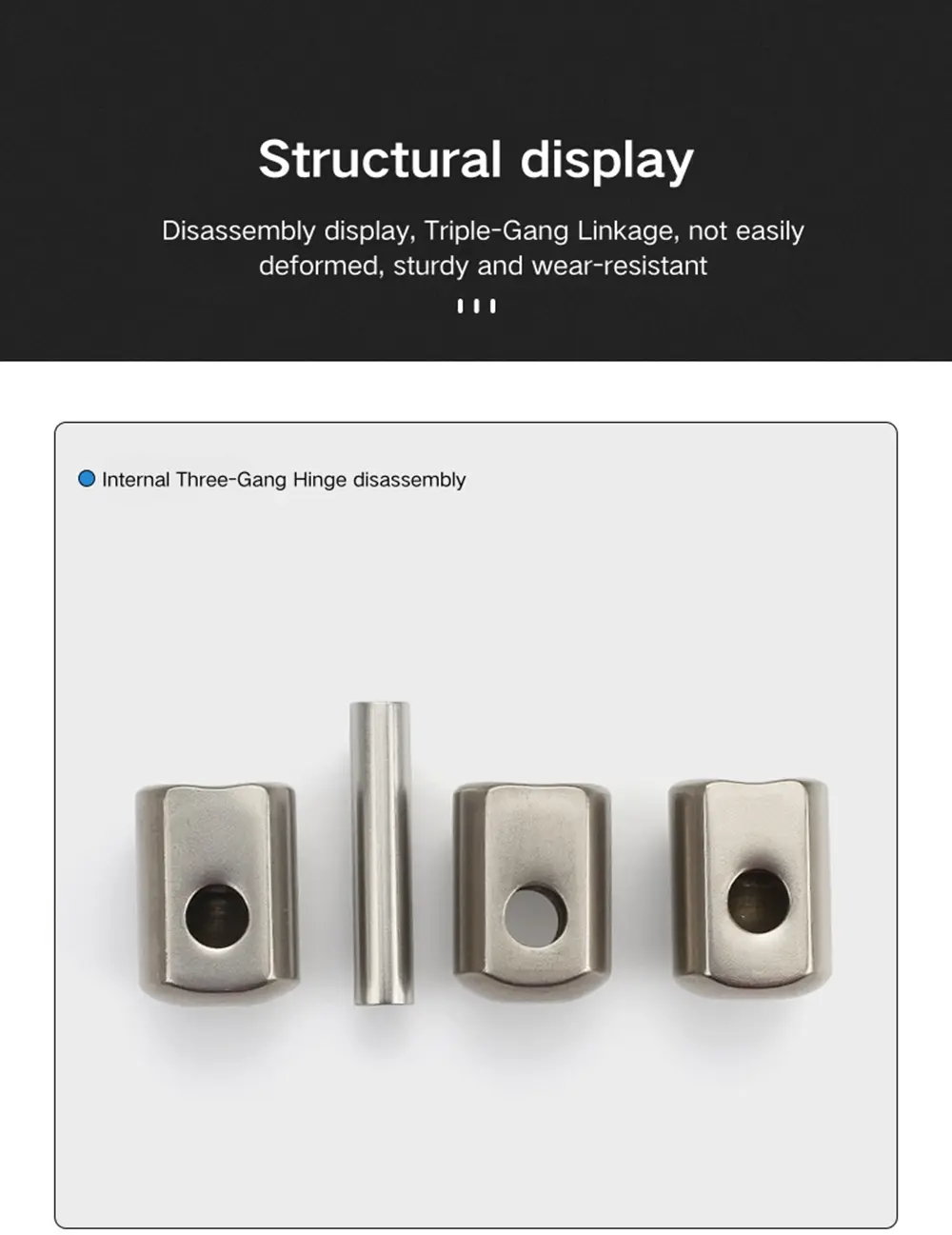

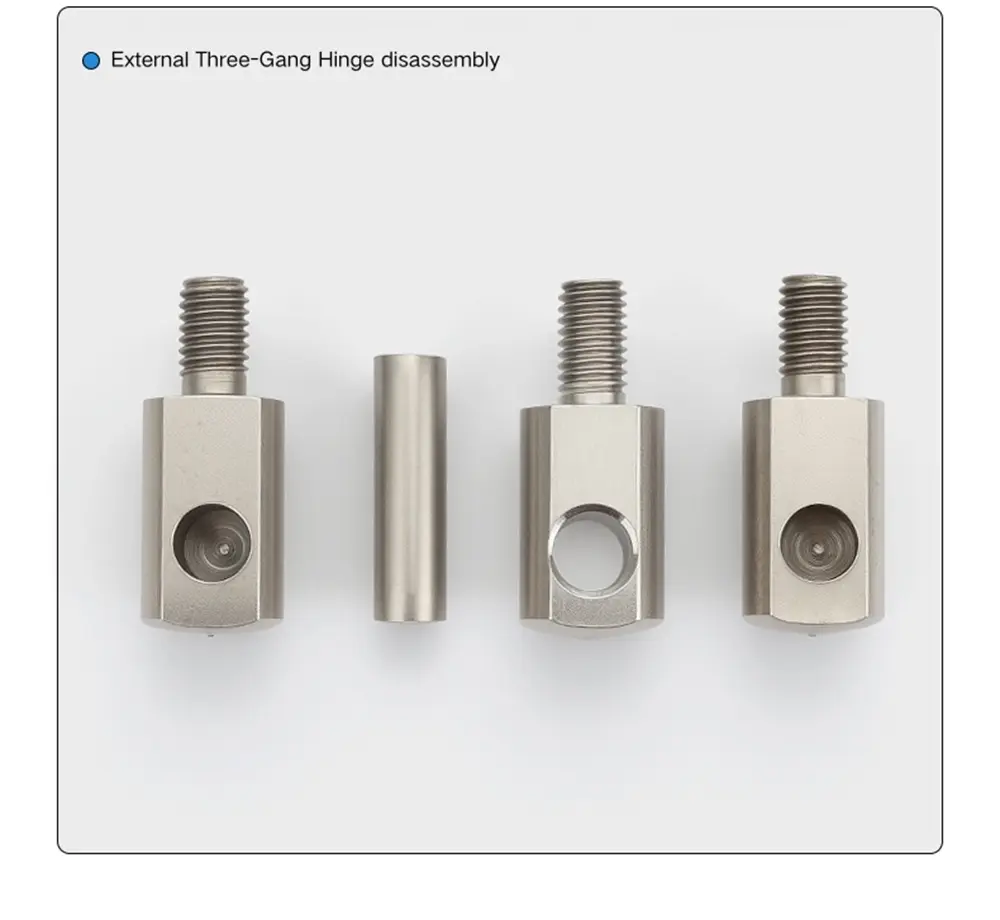

Para las versiones desmontables de esta unidad, el pasador sale a través de un orificio lateral en el cuerpo del cilindro y se puede sacar para desenganchar la puerta del marco sin alterar el soporte soldado. Las versiones integradas no tienen orificio lateral; el pasador está fijado dentro del cilindro y la bisagra no está diseñada para quitar la puerta. La elección entre integrada y desmontable depende de si la extracción de la puerta es un requisito durante la vida útil del gabinete.

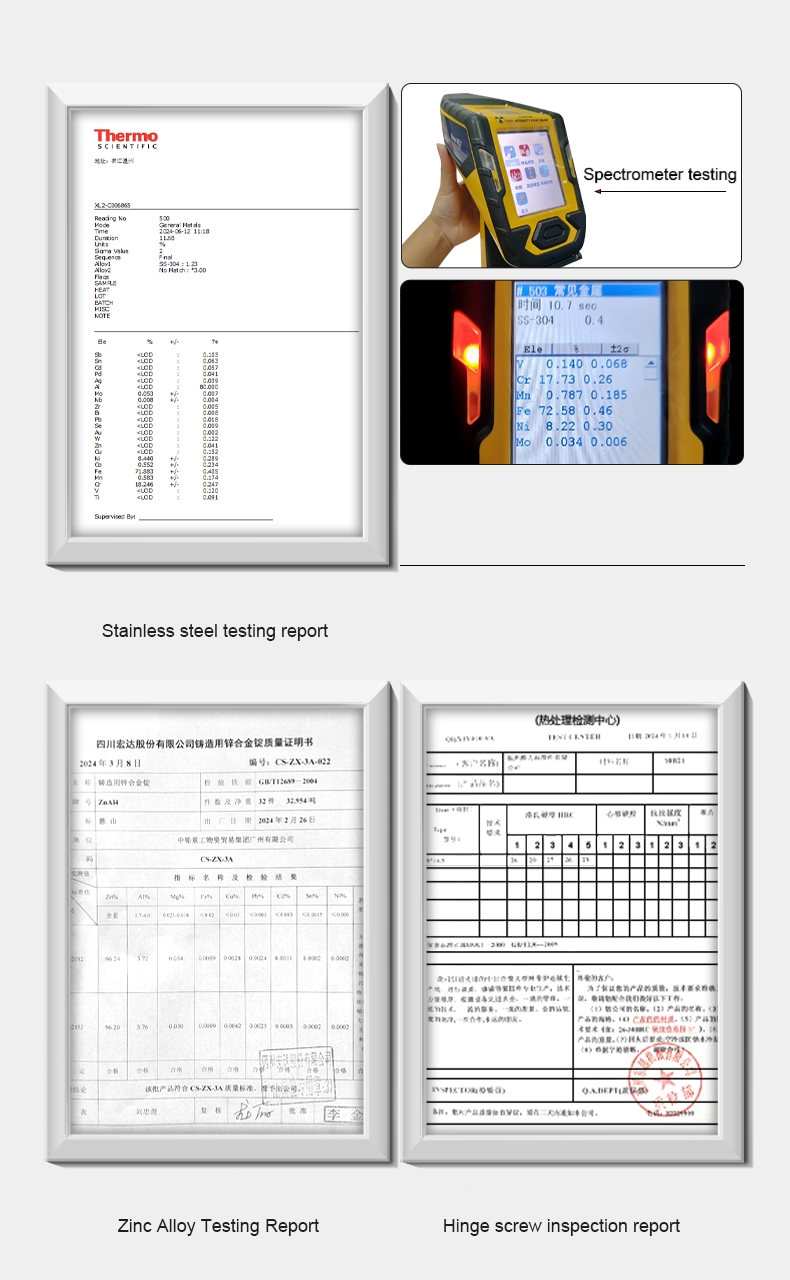

Material y acabado superficial

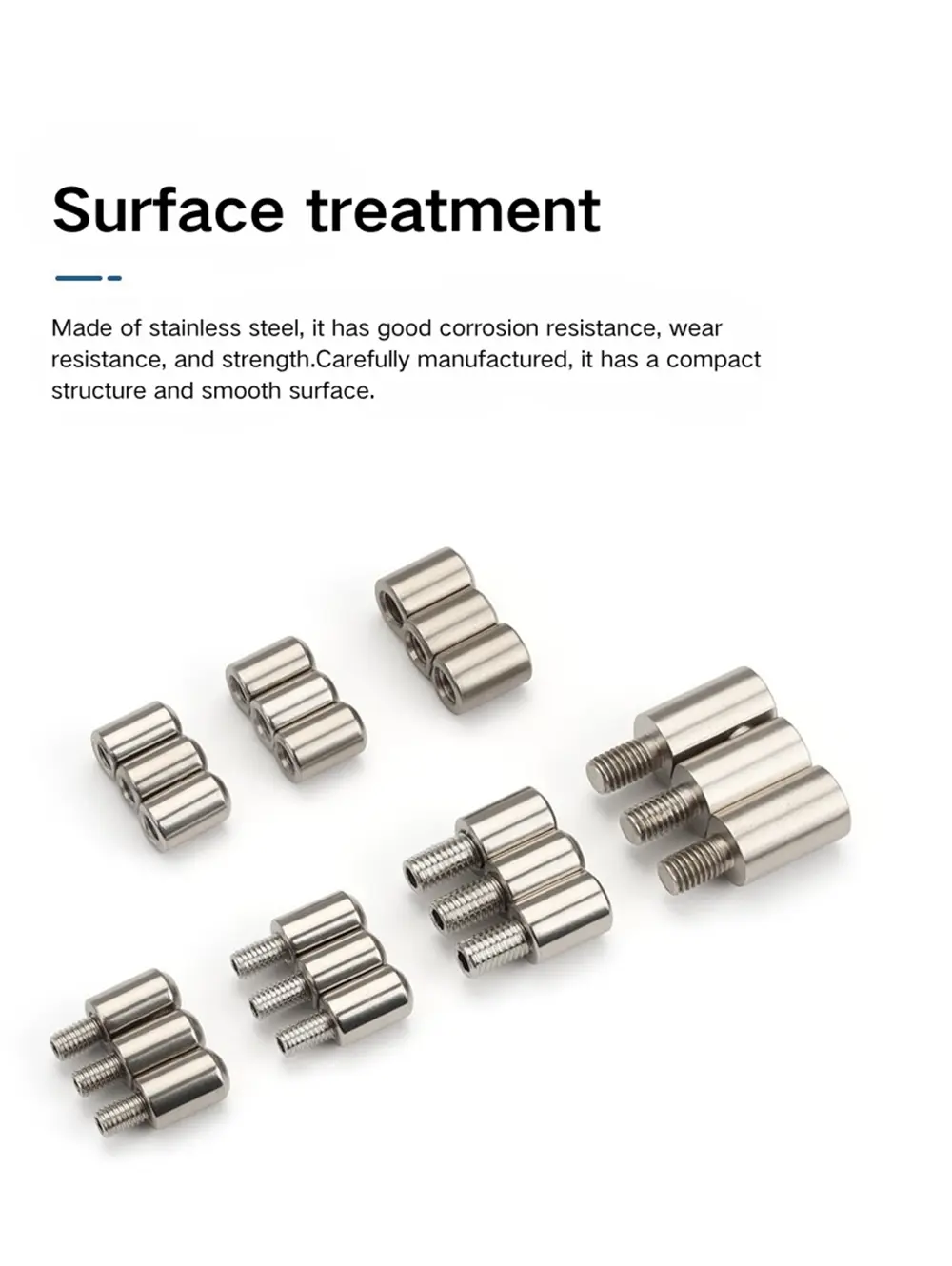

Este modular está disponible en acero inoxidable 201 y 304, ambos acabados con pulido vibratorio. El proceso de pulido vibratorio elimina rebabas y bordes afilados y proporciona una superficie mate uniforme y de bajo brillo; no es un acabado cepillado ni espejo. Ambos grados tienen el mismo aspecto después del pulido; la diferencia está en la resistencia a la corrosión.

El acero inoxidable 201 ofrece una resistencia a la corrosión decente para aplicaciones de paneles de distribución y gabinetes de energía en interiores en ambientes moderados, y es la opción más rentable en toda la gama. La bisagra pivotante Parliament soldada de acero inoxidable 304 es la mejor opción para recintos exteriores, ambientes húmedos o instalaciones donde la resistencia a la corrosión a largo plazo es un requisito firme. Ambos están disponibles en la mayoría de combinaciones de tamaños de rosca y configuraciones de pasadores de la gama.

Preguntas frecuentes

P1: ¿Qué variantes están disponibles en esta gama de bisagras?

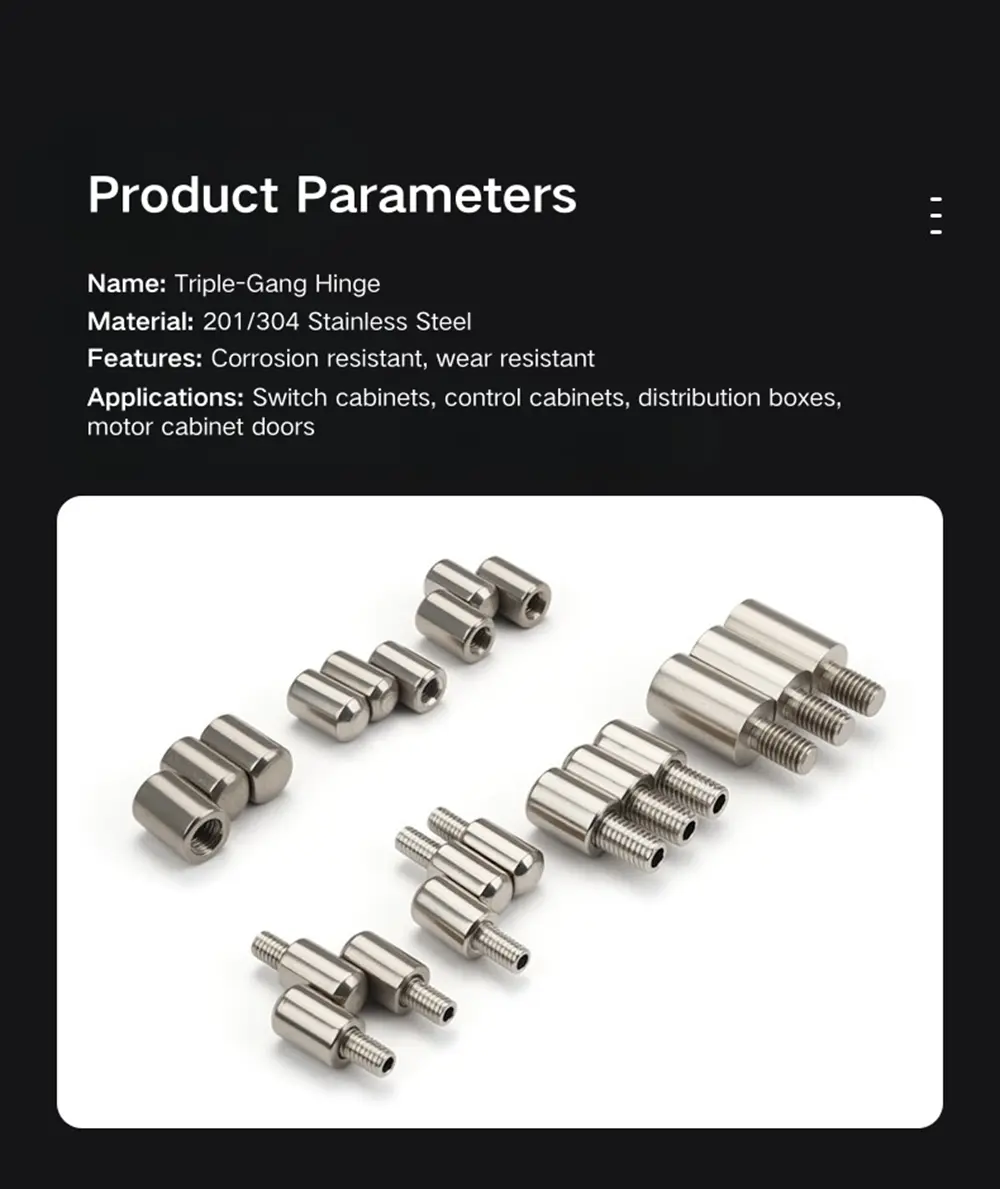

La gama cubre once variantes: rosca interna y externa en tamaños M6 y M8, en acero inoxidable 201 y 304, en configuraciones de pasador integrado y desmontable. La rosca externa M8×16 también está disponible como opción de perno extendido para montaje en panel más profundo.

P2: ¿Cuál es la diferencia entre los tipos integrado y desmontable?

El tipo integrado tiene un pasador fijo; no se puede quitar y la bisagra no está diseñada para el desmontaje de la puerta. El tipo desmontable tiene un orificio de salida lateral a través del cañón; el pasador se desliza hacia afuera para permitir que la puerta se levante del marco sin herramientas ni alterar el soporte soldado.

P3: ¿Cuál es la diferencia entre rosca interna y externa?

La versión con rosca externa tiene un perno saliente que se enrosca en un orificio roscado en el panel o marco. La versión con rosca interna tiene un casquillo roscado que acepta un perno del lado del panel. Luego, ambos se sueldan en su lugar después de roscarlos para una instalación permanente.

P4: ¿Cómo se instala esta bisagra?

La instalación implica enroscar el extremo del montante o del casquillo en el panel de la puerta o en el punto de montaje del marco y luego soldarlo para fijar la bisagra de forma permanente. La combinación de enganche de rosca y soldadura mantiene la bisagra estable bajo cargas de rotación de la puerta y fuerzas laterales.

P5: ¿Cuáles son las dimensiones clave para las versiones M6 y M8?

El cuerpo de la bisagra pivotante Parliament soldada M6 tiene 17,3 mm de largo, un tramo central de 21 mm y un diámetro de pasador de 6 mm. La pila de triple cañón mide 29 mm de alto y 11,5 mm de ancho. La versión M8 tiene un cuerpo de 18 mm, una luz central de 22 mm, un diámetro de pasador de 7,5 mm y una altura de cañón de 33,5 mm con 13 mm de ancho.

P6: ¿Qué es el pulido vibratorio?

El pulido vibratorio es un proceso de volteo que elimina rebabas y bordes afilados de la superficie de la pieza, produciendo un acabado mate uniforme y de bajo brillo. No es un acabado cepillado ni espejo. Tanto la versión de acero inoxidable 201 como la 304 de esta bisagra pasan por el mismo proceso de pulido vibratorio.

P7: ¿Qué grado de acero inoxidable debo elegir?

El acero inoxidable 201 se adapta a aplicaciones estándar de paneles de distribución y gabinetes de energía para interiores donde la exposición a la corrosión es moderada. El acero inoxidable 304 es la mejor opción para recintos exteriores, entornos con alta humedad o instalaciones donde la resistencia a la corrosión a largo plazo es un requisito estricto.
