¿Cómo se elige el filtro de ventilación adecuado para un gabinete eléctrico o un gabinete industrial?

El calor es una de las formas más sencillas de acortar la vida útil de los componentes eléctricos dentro de un gabinete. Afiltro de ventilaciónUn conjunto que se ajuste correctamente, filtre eficazmente y se adapte al entorno de instalación contribuye en gran medida a que todo funcione sin problemas. Yitalock produce una gama completa de ventanas de ventilación para gabinetes en plástico ABS en múltiples tamaños y configuraciones: esto es lo que debe saber antes de elegir una.

La serie XT: ventilación filtrada para armarios eléctricos

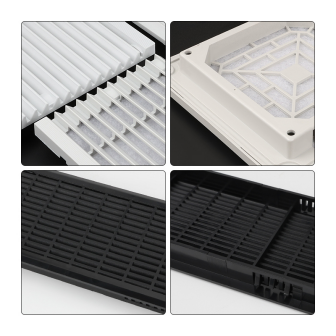

La serie XT cubre cuadradosfiltro de ventilaciónjuegos desde XT801 hasta XT807, cada uno con una rejilla de ABS con persianas en el exterior y una almohadilla de filtro de polímero G3 en el interior. La almohadilla filtrante atrapa el polvo y los desechos antes de que lleguen a los componentes dentro del gabinete, que es la diferencia clave entre esta y una rejilla de ventilación simple.

Los tamaños van desde el compacto XT801 (107 × 107 mm externo, corte de 81 × 81 mm) hasta el XT806 (322 × 322 mm externo, corte de 280 × 280 mm) y el rectangular XT807 (420 × 180 mm externo, corte de 389 × 149 mm). Los tamaños más comúnmente especificados tienden a ser los de rango medio XT803 a XT805, que se adaptan a los recortes de panel estándar que se encuentran en la mayoría de los gabinetes de distribución y gabinetes de control.

Los colores son RAL 7035 (gris claro, el estándar para la mayoría de los gabinetes industriales), RAL 7032 (un gris guijarro más cálido) y negro para instalaciones específicas.

Tipo normal versus estilo alto

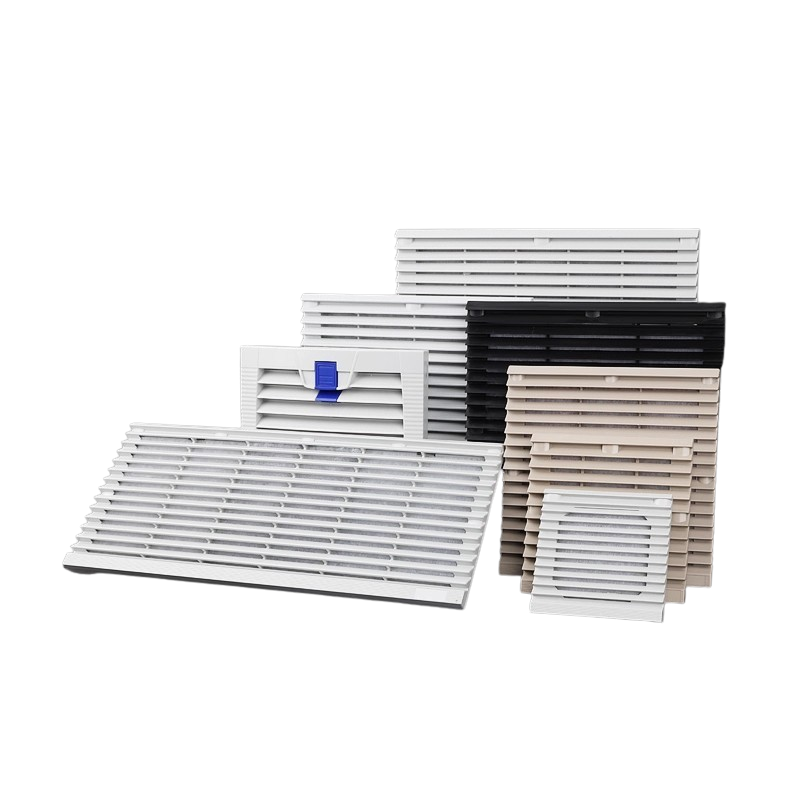

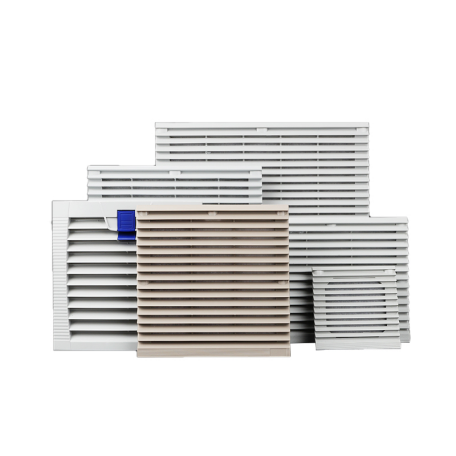

Hay dos alturas de perfil disponibles para los modelos XT804 y XT805. El tipo normal se ubica más cerca de la superficie del panel y se adapta a instalaciones estándar donde el espesor de la pared del gabinete está dentro del rango típico. El estilo alto tiene un cuerpo más profundo, que se adapta a paredes de paneles más gruesos o instalaciones donde se necesita espacio adicional entre la rejilla y el ventilador detrás de ella. Las imágenes dos y tres muestran el diseño interno de cada uno: el tipo normal usa montaje con tornillos M4 en un solo punto, mientras que el estilo alto usa dos puntos de fijación M4 para un ajuste más seguro en paneles más profundos.

Opciones de juntas adhesivas

La mayoría de los modelos XT están disponibles con o sin junta adhesiva de puntos: la tira de sellado negra que recorre el perímetro del marco del filtro. Para recintos que necesitan cierto grado de sellado contra el polvo alrededor de la ventana de ventilación, vale la pena especificar la versión de junta. Presiona contra la superficie del panel cuando se coloca la rejilla, reduciendo el espacio entre el marco y el borde recortado. Para gabinetes interiores estándar donde la protección de ingreso alrededor de la rejilla no es una preocupación, la versión no adhesiva es la opción más simple y rentable.

Algunos modelos XT804 y XT805 también están disponibles con fijación mediante mosquetón en lugar de tornillos, lo que acelera la extracción y sustitución del filtro durante el mantenimiento.

Rejillas de ventilación lisas

Para aplicaciones donde no se requiere filtración (solo flujo de aire pasivo), las rejillas de ventilación simples están disponibles en tres tamaños: 78×200 mm, 78×456 mm y 80×461 mm. No tienen una almohadilla de filtro en el interior, lo que los hace adecuados para gabinetes donde la entrada de polvo no es una preocupación pero aún es necesario controlar el flujo de aire a través del panel.

Elegir el correcto

El tamaño es la primera decisión: haga coincidir las dimensiones externas con el espacio disponible del panel y confirme el tamaño del recorte antes de realizar el pedido. Después de eso, la elección entre la serie XT filtrada y la rejilla lisa se reduce a si se necesita protección contra el polvo. Dentro de la serie XT, vale la pena agregar la junta adhesiva para cualquier instalación donde la ventana de ventilación del gabinete deba quedar al ras y sellar contra el panel. El estilo normal versus alto se deriva de los requisitos de espesor del panel y espacio libre del ventilador.
