¿Qué pestillo de palanca es el adecuado para su aplicación y cómo se elige entre ocho modelos?

Aspecto de pestillos de palancasimple, pero hay más variación en todo el rango de lo que la mayoría de la gente espera. Yitalock produce ocho modelos de cerraduras con pestillo de hebilla en esta serie (la gama J100) que cubren todo, desde cierres compactos para gabinetes hasta sujetadores industriales de alta resistencia. Cada modelo está disponible en hierro niquelado, acero inoxidable 201 y acero inoxidable 304, y tres modelos incluyen un orificio para candado para mayor seguridad. Aquí se explica cómo navegar por el rango.

Para qué se utilizan estos pestillos

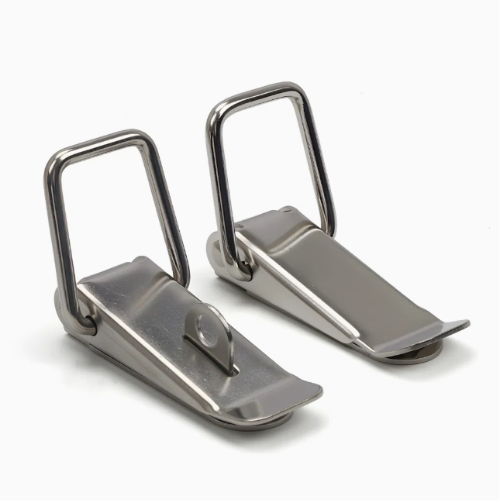

Los pestillos de palanca de este estilo son una opción común para estuches, cajas de herramientas, gabinetes de equipos, cajas de conexiones y puertas de gabinetes industriales donde se necesita un cierre rápido y sin herramientas. El bucle con resorte se engancha sobre un retenedor y encaja en su lugar: se abre levantando la palanca y se cierra presionándola hacia abajo. Es un mecanismo sencillo que se mantiene confiable bajo vibración y uso repetido, razón por la cual aparece en tantas aplicaciones diferentes.

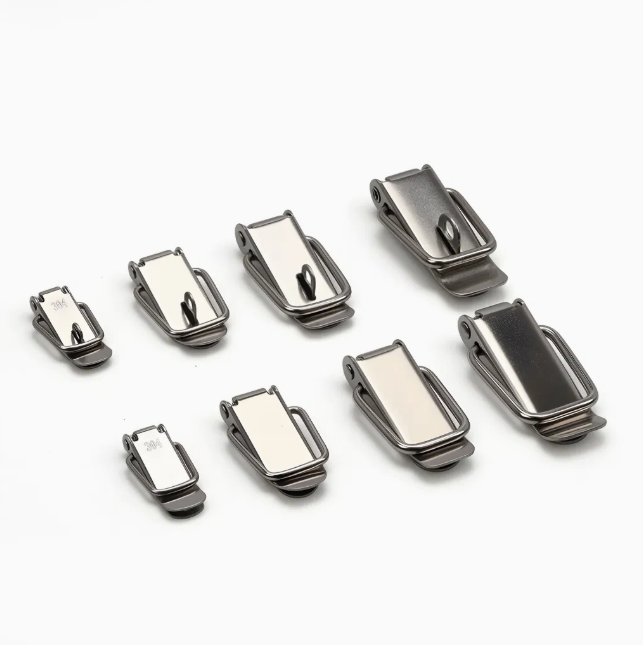

Los ocho modelos y sus dimensiones

La gama va desde compacta hasta resistente, y cada modelo tiene el tamaño adecuado para diferentes pesos de puerta y configuraciones de marco:

J105: cuerpo de 75,6 × 26,7 mm, altura del retén 59 mm, 4 orificios de montaje M4

J106: cuerpo de 75 × 27 mm, altura del retén 59 mm, 4 orificios de montaje M4

J103: cuerpo de 90,6 × 31,5 mm, altura del retén 75,5 mm, 5 orificios de montaje M4

J104: cuerpo de 90,6 × 31,6 mm, altura del retén 75,8 mm, 5 orificios de montaje M4 (orificio para candado incluido)

J101: cuerpo de 111 × 39 mm, altura del retén 89,7 mm, 4 orificios de montaje M5

J102: cuerpo de 130 × 37,8 mm, altura del retén 105,5 mm, 4 orificios de montaje M5 (orificio para candado incluido)

J001: cuerpo de 126,5 × 39 mm, altura del retén 105 mm, 4 orificios de montaje M5 (orificio para candado incluido)

Los modelos más pequeños (J105 y J106) se adaptan a paneles más livianos y gabinetes compactos. Los J103 y J104 de gama media cubren la mayoría de las aplicaciones de gabinetes industriales estándar. Los J101, J102 y J001 más grandes están diseñados para puertas o cajas más pesadas donde se necesita más fuerza de sujeción y un mayor compromiso del retén.

Modelos de orificios para candados

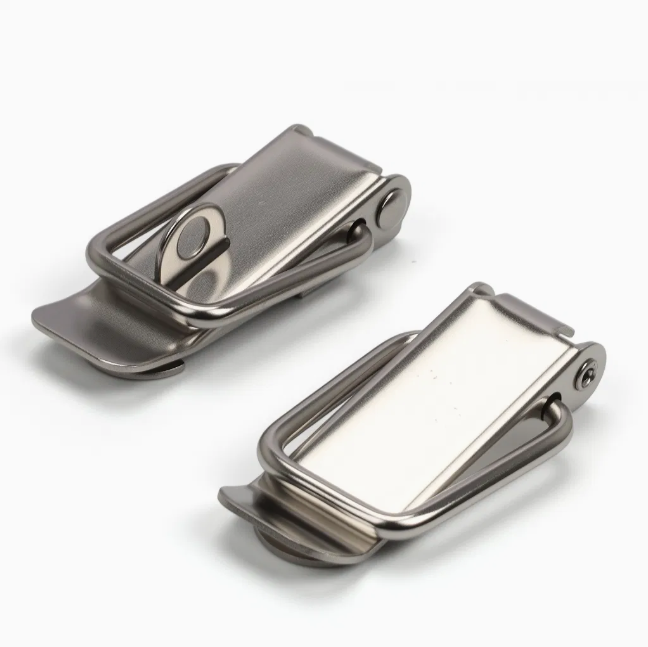

Los modelos J104, J102 y J001 incluyen un orificio para candado en el cuerpo del pestillo. Esto permite pasar un candado a través del bucle cuando el pestillo está cerrado, evitando que se abra sin la llave. Esto es útil para recintos exteriores, cajas de sitio o cualquier aplicación donde el pestillo deba funcionar como un punto de control de acceso en lugar de simplemente un mecanismo de cierre.

Selección de materiales

Los ocho modelos vienen en tres opciones de materiales:

El hierro niquelado es la opción rentable para aplicaciones interiores en ambientes secos y estables. El niquelado proporciona una resistencia básica a la corrosión, pero no es adecuado para una exposición prolongada a la humedad.

El acero inoxidable 201 se encuentra entre los dos: mejor resistencia a la corrosión que el hierro niquelado, sin el precio del 304. Funciona bien para gabinetes en ambientes levemente húmedos o semi-exteriores donde no es necesaria una protección completa de grado marino.

El acero inoxidable 304 es la opción más duradera, adecuada para instalaciones al aire libre, ambientes costeros o cualquier lugar donde haya humedad, productos químicos de limpieza o niebla salina con regularidad. Para industriascerraduras de pestilloque necesitan resistir años de uso en exteriores, el 304 es la opción más sencilla.

Elegir el modelo correcto

Comience con el peso de la puerta o del panel y determine qué tamaño de cuerpo proporciona suficiente fuerza de sujeción. Haga coincidir el patrón de orificios de montaje (M4 para los modelos más pequeños, M5 para los más grandes) con el material y el grosor del panel. Agregue un modelo de orificio para candado si es necesario controlar el acceso. Luego elija el material según el entorno de instalación. Esas cuatro decisiones cubren la mayor parte de lo que se necesita para obtener el pestillo de hebilla correcto de este rango sin especificar demasiado o menos para la aplicación.
